यूनिक्सप्लोर महत्वपूर्ण अनुप्रयोगों के लिए औद्योगिक-ग्रेड PCBA क्यों प्रदान करता है

इंजीनियरों और खरीद प्रबंधकों के लिए, एक मुद्रित सर्किट बोर्ड असेंबली (पीसीबीए) किसी भी इलेक्ट्रॉनिक उत्पाद में सबसे विफलता-संवेदनशील घटक है।यूनिक्सप्लोर2011 से डोंगगुआन, चीन से संचालित, ने उन असेंबलियों पर अपनी प्रतिष्ठा बनाई है जो वास्तविक दुनिया की स्थितियों-तापमान चक्र, कंपन, आर्द्रता और निरंतर संचालन में जीवित रहती हैं।

उच्च मात्रा वाले उपभोक्ता बोर्ड हाउसों के विपरीत, UNIXPLORE चिकित्सा उपकरण से लेकर ऑटोमोटिव सिस्टम तक आठ उद्योगों में एप्लिकेशन-विशिष्ट विश्वसनीयता पर ध्यान केंद्रित करता है।

यूनिक्सप्लोर टर्नकी लाभ

संपूर्ण श्रृंखला को नियंत्रित करने वाला एक विक्रेता उंगली-संकेत को समाप्त कर देता है। UNIXPLORE प्रत्येक चरण का स्वामित्व रखता है या सीधे उसका प्रबंधन करता है:

• पीसीबी डिज़ाइन और निर्माण - सिग्नल अखंडता के लिए इन-हाउस लेआउट समीक्षा।
• घटक खरीद - केवल फ्रेंचाइजी वितरकों से सोर्सिंग।
• एसएमटी और टीएचटी असेंबली - पैनासोनिक और यामाहा प्लेसमेंट लाइनें।
• प्री-प्रोग्रामिंग - सोल्डरिंग से पहले माइक्रोकंट्रोलर फ्लैश हुए।
• कार्यात्मक परीक्षण - प्रत्येक उत्पाद के लिए कस्टम परीक्षण जिग्स।

बॉक्स बिल्डिंग और केबल हार्नेस - तैयार उत्पाद खुदरा बिक्री के लिए तैयार।

प्रमाणपत्र जिन्हें आप सत्यापित कर सकते हैं

यूनिक्सप्लोर चार सक्रिय तृतीय-पक्ष प्रमाणपत्र रखता है:

• ISO9001:2015 - पूर्ण गुणवत्ता प्रबंधन प्रणाली।
• एसजीएस - स्वतंत्र सामग्री और प्रक्रिया सत्यापन।
• RoHS - यूरोपीय और उत्तरी अमेरिकी बाजारों के लिए अनुपालन।
• यूएल - अग्नि सुरक्षा के लिए मान्यता प्राप्त घटक असेंबली।

जब तक वर्तमान न हो, कोई प्रमाणन प्रदर्शित नहीं होता। UNIXPLORE अनुरोध पर ऑडिट तिथियां प्रकाशित करता है।

यूनिक्सप्लोर से आठ एप्लिकेशन-विशिष्ट PCBA श्रेणियाँ

प्रत्येक श्रेणी विभिन्न डिज़ाइन नियमों, घटक ग्रेड और परीक्षण प्रोटोकॉल का उपयोग करती है।

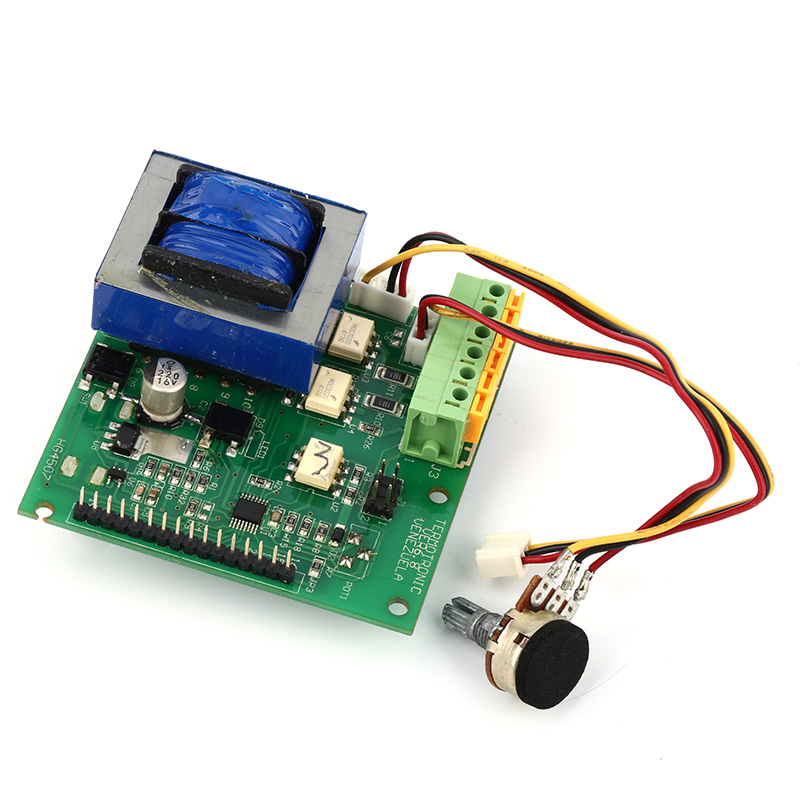

घरेलू उपकरण पीसीबीए

वॉशिंग मशीन, रेफ्रिजरेटर, इंडक्शन कुकटॉप। भाप और डिटर्जेंट अवशेषों के विरुद्ध अनुरूप कोटिंग की आवश्यकता होती है। UNIXPLORE माइक्रोकंट्रोलर रीसेट को रोकने के लिए रिले स्नबिंग सर्किट जोड़ता है।

औद्योगिक नियंत्रण पीसीबीए

पीएलसी, मोटर ड्राइव, तापमान नियंत्रक। सभी इनपुट पर सर्ज सुरक्षा के साथ व्यापक ऑपरेटिंग रेंज (-30°C से +85°C)। UNIXPLORE मानक के रूप में 105°C-रेटेड कैपेसिटर का उपयोग करता है।

ऑटोमोबाइल पीसीबीए

आंतरिक प्रकाश व्यवस्था, खिड़की नियंत्रण, सीट हीटर। कंपन प्रतिरोध अनिवार्य है. UNIXPLORE सभी कनेक्टर्स को एडहेसिव से सुरक्षित करता है और ऑटोमोटिव-ग्रेड (AEC-Q200) पैसिव निर्दिष्ट करता है।

उपभोक्ता इलेक्ट्रॉनिक पीसीबीए

स्मार्ट प्लग, रिमोट कंट्रोल, पावर बैंक। लागत-संवेदनशील लेकिन लगातार सोल्डर जोड़ों की आवश्यकता होती है। UNIXPLORE कम मार्जिन वाले रन के लिए भी 100% स्वचालित ऑप्टिकल निरीक्षण (एओआई) लागू करता है।

चिकित्सा उपकरण पीसीबीए

रोगी मॉनिटर, इन्फ्यूजन पंप, डायग्नोस्टिक उपकरण। बैच स्तर तक घटक ट्रैसेबिलिटी। UNIXPLORE मेडिकल लाइन को एक अलग स्वच्छ क्षेत्र में अलग करता है।

सुरक्षा प्रणाली पीसीबीए

आईपी ​​कैमरे, मोशन सेंसर, एक्सेस पैनल। कम स्टैंडबाय पावर पर ध्यान दें। UNIXPLORE 50µA से कम लीकेज करंट के लिए प्रत्येक बोर्ड का परीक्षण करता है।

हेल्थकेयर पीसीबीए

पुनर्वास उपकरण, थर्मामीटर, बुजुर्ग सचेतक पहनने योग्य वस्तुएं। चिकित्सा की तुलना में कम नियामक बोझ लेकिन उपयोगकर्ता-सुरक्षित डिज़ाइन की आवश्यकता होती है (कोई तेज सोल्डर टेल नहीं, कोई खुला उच्च वोल्टेज नहीं)।

एलईडी लाइटिंग पीसीबीए

रैखिक चालक, बागवानी रोशनी, आपातकालीन निकास संकेत। थर्मल प्रबंधन जीवनकाल निर्धारित करता है। UNIXPLORE परीक्षण के दौरान एल्यूमीनियम-कोर पीसीबी और थर्मोकपल सत्यापन का उपयोग करता है।

यूनिक्सप्लोर PCBA FAQ - इंजीनियरिंग उत्तर

ये तीन प्रश्न प्रोटोटाइप और उत्पादन चरणों में UNIXPLORE ग्राहकों से साप्ताहिक रूप से आते हैं।

प्रश्न 1: क्या UNIXPLORE घटकों को सीधे फ्रेंचाइजी वितरकों से प्राप्त करता है, और यदि कोई हिस्सा अप्रचलित है तो क्या होगा?

उत्तर: हाँ. UNIXPLORE निष्क्रिय घटकों के लिए DigiKey, Mouser, Arrow और LCSC के साथ क्रय खाते रखता है। सक्रिय भागों (आईसी, ट्रांजिस्टर, मॉड्यूल) के लिए, UNIXPLORE केवल फ्रेंचाइज़ी वितरकों या प्रत्यक्ष फ़ैक्टरी लाइनों का उपयोग करता है। किसी भी ग्रे मार्केट या अप्रमाणित दलालों का उपयोग नहीं किया जाता है। यदि कोई BOM लाइन आइटम अप्रचलित है, तो UNIXPLORE तीन-चरणीय प्रक्रिया निष्पादित करता है: सबसे पहले, अधिकृत वितरक बैक स्टॉक की खोज करता है; दूसरा, समान पिनआउट और इलेक्ट्रिकल स्पेक्स के साथ ड्रॉप-इन प्रतिस्थापन का सुझाव देता है; तीसरा, किसी भी प्रतिस्थापन से पहले मूल ग्राहक को एक लिखित जोखिम मूल्यांकन प्रस्तुत करता है। लंबे समय तक चलने वाले औद्योगिक उत्पादों के लिए, UNIXPLORE आजीवन खरीद सेवा प्रदान करता है जहां ग्राहक अनुमानित मांग के 5-10 साल पहले खरीद लेता है, और UNIXPLORE उन्हें त्रैमासिक निरीक्षण के साथ आर्द्रता-नियंत्रित डिब्बे में संग्रहीत करता है।

प्रश्न 2: UNIXPLORE डिफ़ॉल्ट रूप से कौन सा कार्यात्मक परीक्षण करता है, और किन परीक्षणों पर अतिरिक्त लागत आती है?

उत्तर: डिफ़ॉल्ट रूप से, प्रत्येक UNIXPLORE PCBA को SMT पक्ष पर स्वचालित ऑप्टिकल निरीक्षण (AOI), THT पक्ष पर दृश्य निरीक्षण, और शॉर्ट्स, सही वोल्टेज रेल और बुनियादी ऑसिलेटर फ़ंक्शन के लिए एक संचालित "स्मोक टेस्ट" जाँच प्राप्त होती है। यह टुकड़े की कीमत में शामिल है. अतिरिक्त-लागत परीक्षणों में शामिल हैं: बेड-ऑफ-नेल्स फिक्स्चर का उपयोग करके इन-सर्किट परीक्षण (आईसीटी) (250−250−800 प्लस 0.15−0.50 प्रतिबोर्ड का एक बार फिक्सचर शुल्क), फुलफंक्शनलटेस्टपेरीस्क्रिप्ट (इंजीनियरिंगटाइम0.15−0.50प्रतिबोर्ड), फुलफंक्शनलटेस्टपेरयोरस्क्रिप्ट (इंजीनियरिंगटाइम85/घंटा + टेस्ट जिग) यदि आवश्यक हो तो निर्माण), बीजीए उपकरणों के लिए सीमा स्कैन (जेटीएजी) ($0.30 प्रति बोर्ड), और बर्न-इन परीक्षण (ऊंचे तापमान पर 24-168 घंटे, चैम्बर अधिभोग के आधार पर लागत)। UNIXPLORE हमेशा माइक्रोकंट्रोलर या 200 से अधिक घटकों वाले किसी भी बोर्ड के लिए कार्यात्मक परीक्षण की सिफारिश करता है। कंपनी पहली बार ग्राहकों को एक परीक्षण विनिर्देश टेम्पलेट प्रदान करती है।

प्रश्न 3: Gerber फ़ाइलों से UNIXPLORE के साथ समाप्त, बॉक्सिंग PCBA तक का विशिष्ट लीड समय क्या है?

उत्तर: 100-300 घटकों और बिना किसी बॉक्स निर्माण वाले मानक डबल-पक्षीय एसएमटी बोर्ड के लिए, UNIXPLORE 15 से 18 व्यावसायिक दिनों में जहाज जाता है। इसे इस प्रकार विभाजित किया गया है: घटक खरीद के लिए 3 दिन (मान लें कि सभी हिस्से सक्रिय हैं और वितरक स्टॉक में हैं), पीसीबी निर्माण के लिए 4 दिन (एफआर 4, 1.6 मिमी, एचएएसएल या ईएनआईजी), स्टेंसिल निर्माण और एसएमटी प्रोग्राम सेटअप के लिए 2 दिन, एसएमटी प्लेसमेंट और रिफ्लो के लिए 3 दिन, टीएचटी हैंड-सोल्डरिंग और वेव सोल्डरिंग के लिए 2 दिन, फर्स्ट-पास कार्यात्मक परीक्षण और एओआई के लिए 2 दिन, अनुरूप कोटिंग के लिए 2 दिन (यदि निर्दिष्ट) और अंतिम निरीक्षण। बॉक्स बिल्डिंग (प्लास्टिक या धातु के बाड़े की असेंबली) जोड़ने पर 5-7 दिन जुड़ जाते हैं। वायर हार्नेस या केबल असेंबली जोड़ने से 3-4 दिन जुड़ जाते हैं। रश सेवा (निष्पक्ष पीसीबीए के लिए कुल 10 व्यावसायिक दिन) 30% प्रीमियम पर उपलब्ध है, लेकिन इसके लिए घटक उपलब्धता के लिए UNIXPLORE अनुमोदन की आवश्यकता होती है। लीड समय तब शुरू होता है जब UNIXPLORE पुष्टि करता है कि Gerber फ़ाइलें, BOM और सेंट्रोइड डेटा त्रुटि-मुक्त हैं। आम देरी गायब ध्रुवता चिह्नों या गलत फ़ुटप्रिंट लाइब्रेरीज़ के कारण होती है।

यूनिक्सप्लोर तीन छिपे हुए PCBA विफलता मोड को कैसे संभालता है

यहां तक ​​कि सही ढंग से सोल्डर किया गया बोर्ड भी समय से पहले विफल हो सकता है। UNIXPLORE इन तीन जोखिमों को डिज़ाइन करता है।

सोल्डर ज्वाइंट क्रिप

थर्मल विस्तार समय के साथ सोल्डर को तोड़ देता है। UNIXPLORE रिफ्लो प्रोफाइल को बोर्ड की मोटाई और घटक घनत्व के अनुसार अनुकूलित किया गया है।

विद्युत रासायनिक प्रवासन

नमी प्लस बायस वोल्टेज धातु डेन्ड्राइट को बढ़ाता है। UNIXPLORE अल्ट्राक्लीन नो-क्लीन फ्लक्स लागू करता है और आईपीसी क्लास 2 या क्लास 3 स्वच्छता मानकों को निर्दिष्ट करता है।

माइक्रोकंट्रोलर लैच-अप

पावर अनुक्रमण त्रुटियाँ आईसी को नष्ट कर देती हैं। UNIXPLORE परीक्षण के दौरान टीवीएस डायोड और अनुक्रम पावर रेल जोड़ता है।

यूनिक्सप्लोर से निःशुल्क कोटेशन प्राप्त करना

यूनिक्सप्लोर प्रोटोटाइप और उत्पादन मात्रा के लिए बाध्यकारी उद्धरण प्रदान करता है। आवश्यक दस्तावेज:

· Gerber फ़ाइलें (RS-274X प्रारूप)

· निर्माता भाग संख्या और मात्रा के साथ बीओएम

· असेंबली ड्राइंग या पिक-एंड-प्लेस निर्देशांक

· कोई भी परीक्षण विनिर्देश या विशेष निर्देश

यूनिक्सप्लोर से संपर्क करें24 घंटे के भीतर प्रतिक्रिया प्राप्त करने के लिए; कृपया निम्नलिखित जानकारी प्रदान करें::

· लक्ष्य मात्रा पर इकाई मूल्य निर्धारण (100, 500, 1000, 5000)

· एक बार का एनआरई (टूलिंग, स्टेंसिल, टेस्ट जिग)

· शेन्ज़ेन बंदरगाह या घर-घर तक पहुंचने का पक्का समय
