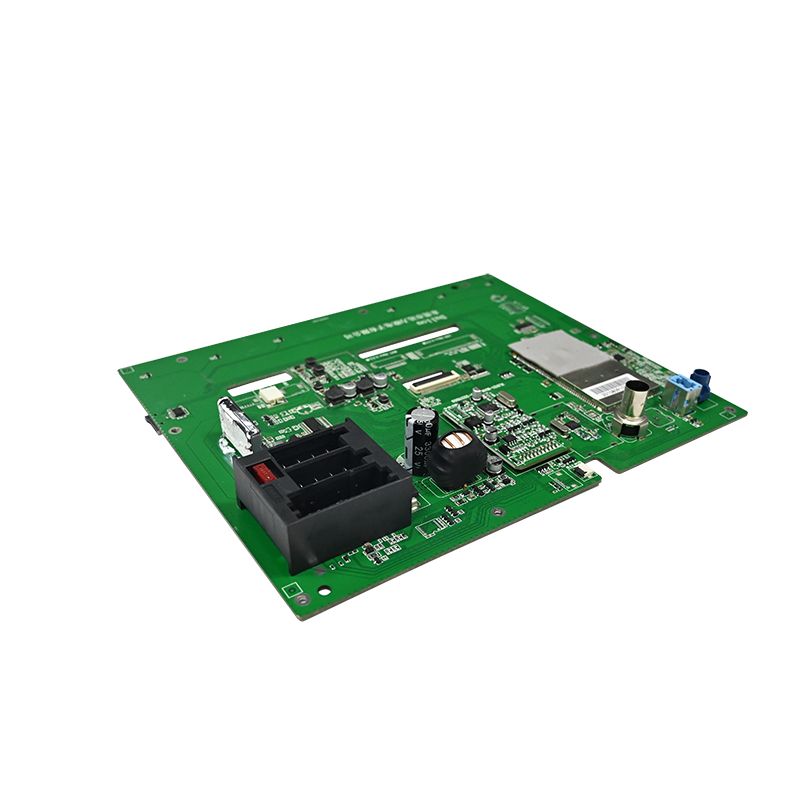

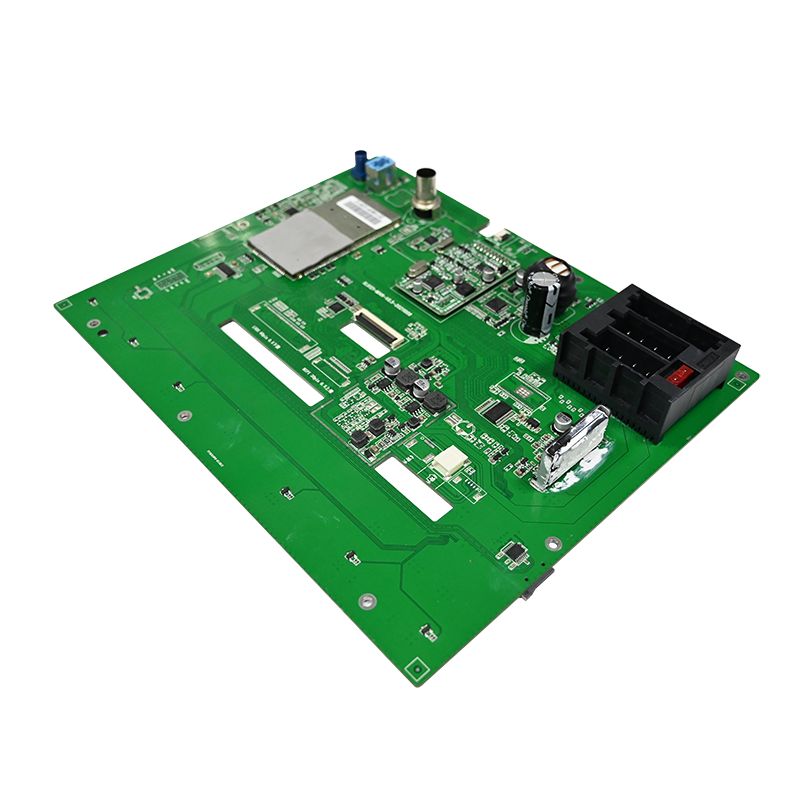

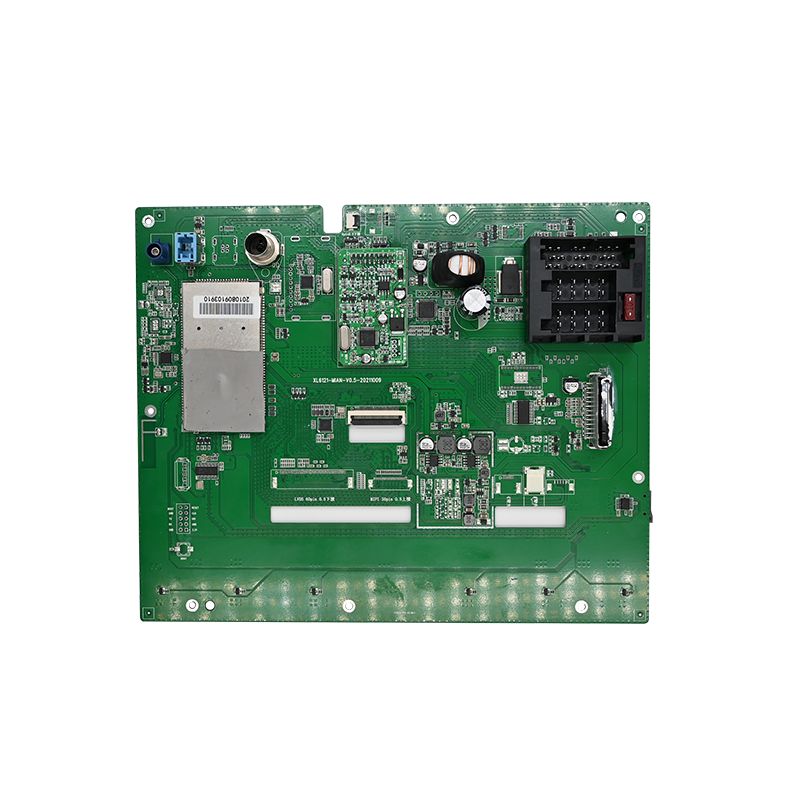

डैश कैम पीसीबीए

डैश कैम पीसीबीए के लिए मुख्य गुणवत्ता विशिष्टताएँ

घटक सोर्सिंग से पहले इन मापदंडों को परिभाषित करें। प्रत्येक निर्णय थर्मल और कंपन आवश्यकताओं से होता है।

ऑटोमोटिव उपयोग के लिए परिचालन वातावरण

थर्मल प्रबंधन बजट

महत्वपूर्ण: सभी इलेक्ट्रोलाइटिक कैपेसिटर को 105°C पर 50% वोल्टेज रेटिंग पर व्युत्पन्न करें। 5V रेल पर 6.3V कैप 6 महीने के भीतर विफल हो जाता है।

उच्च गुणवत्ता वाले डैश कैम पीसीबीए के लिए घटक चयन

अच्छी गुणवत्ता ऑटोमोटिव-ग्रेड भागों से शुरू होती है। उपभोक्ता-ग्रेड घटक फ़ील्ड विफलताओं का कारण बनते हैं।

छवि सेंसर और लेंस असेंबली

वैश्विक रीसेट के बिना शटर सेंसर को रोल करने से बचें। तेज़ गति से तिरछापन उत्पन्न होता है जो प्लेटों को अपठनीय बना देता है।

प्रोसेसर और मेमोरी आर्किटेक्चर

विश्वसनीयता नियम: डीडीआर मेमोरी रेफरेंस वोल्टेज (वीआरईएफ) के लिए एक अलग एलडीओ का उपयोग करें। इसे रेसिस्टर डिवाइडर के माध्यम से वीडीडी से बांधने से 70°C से ऊपर बिट फ़्लिप हो जाता है।

बिजली आपूर्ति श्रृंखला (सबसे महत्वपूर्ण)

डैश कैम पीसीबीए अन्यत्र की तुलना में यहां अधिक विफल रहता है।

12V इनपुट पर 100 kHz पर 200 mVpp रिपल इंजेक्ट करें। वीडियो में कोई क्षैतिज पट्टियाँ नहीं दिखनी चाहिए.

सिग्नल इंटीग्रिटी और हीट स्प्रेडिंग के लिए पीसीबीए लेआउट

लेआउट यह निर्धारित करता है कि डैश कैम पीसीबीए विश्वसनीय रूप से रिकॉर्ड करता है या ट्रैफ़िक में लॉक हो जाता है।

परत स्टैक अनुशंसा (6-परत न्यूनतम)

महत्वपूर्ण रूटिंग नियम

DDR3L निशान - 50Ω ±10% प्रतिबाधा, 0.5 मिमी लंबाई के भीतर समूह 8 निशान
एमआईपीआई सीएसआई (एसओसी के लिए सेंसर) - अंतर जोड़े, लंबाई बेमेल <0.2 मिमी
एसडी कार्ड स्लॉट - ओवरशूट नियंत्रण के लिए SoC के पास श्रृंखला 22Ω प्रतिरोधक
क्रिस्टल (27 मेगाहर्ट्ज) - ग्राउंडेड वियास के साथ गार्ड रिंग, नीचे कोई पावर प्लेन नहीं

एकरूपता के लिए विनिर्माण प्रक्रिया नियंत्रण

उच्च गुणवत्ता वाले डैश कैम पीसीबीए को प्रत्येक लाइन पर सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी) की आवश्यकता होती है।

सोल्डर पेस्ट और रीफ़्लो

ऑप्टिकल और एक्स-रे निरीक्षण

एओआई (स्वचालित ऑप्टिकल) - घटक ध्रुवता, सोल्डर ब्रिज, उठाए गए लीड की जांच करता है
AXI (एक्स-रे) - BGA पैकेज (SoC और DRAM) के लिए अनिवार्य। गेंद के नीचे शून्य अनुपात <25%
आईसीटी (इन-सर्किट टेस्ट) - फर्मवेयर फ्लैश से पहले पावर रेल, घड़ियां और रीसेट सिग्नल की पुष्टि करता है

बड़े पैमाने पर उत्पादन से पहले सत्यापन परीक्षण

प्रत्येक डैश कैम पीसीबीए डिज़ाइन को इन छह परीक्षणों को पास करना होगा।

अक्सर पूछे जाने वाले प्रश्न - डैश कैम पीसीबीए गुणवत्ता के बारे में सामान्य प्रश्न

Q1: पार्किंग मोड के 6 महीने के बाद कई डैश कैम पीसीबीए डिज़ाइन विफल क्यों हो जाते हैं?
उत्तर: प्राथमिक विफलता सुपरकैपेसिटर या तेज़ गर्मी में लगातार टॉप-ऑफ़ चार्जिंग से बैटरी का ख़राब होना है। पार्किंग मोड डैश कैम पीसीबीए को 60-80°C विंडशील्ड तापमान पर प्रतिदिन 12+ घंटे सक्रिय रखता है। तीन विशिष्ट विफलताएँ होती हैं:
1.सुपरकैपेसिटर ईएसआर वृद्धि - मानक 2.7V/10F कैप 70°C पर 2000 घंटों के बाद समतुल्य श्रृंखला प्रतिरोध को 50 mΩ से बढ़ाकर 1Ω से अधिक कर देते हैं। इग्निशन कट जाने पर यह अंतिम फ़ाइल फ्लश को रोकता है। प्रारंभिक ESR <30 mΩ के साथ 85°C पर रेटेड ऑटोमोटिव सुपरकैप का उपयोग करें।
2.एलडीओ थर्मल शटडाउन - 3.3V एलडीओ पार्क करते समय गति का पता लगाने की शक्ति देता है। एक समर्पित हिरन कनवर्टर (एलडीओ के लिए 90% कुशल बनाम 60%) के बिना, जंक्शन तापमान 125 डिग्री सेल्सियस से अधिक हो जाता है। स्प्रेड स्पेक्ट्रम के साथ सिंक्रोनस हिरन पर स्विच करें।
3.आरटीसी बैटरी रिसाव - कॉइन सेल बैकअप बैटरी (सीआर1220) 80 डिग्री सेल्सियस से ऊपर इलेक्ट्रोलाइट का रिसाव करती है, जिससे आस-पास के निशान खराब हो जाते हैं। आरटीसी बैकअप के लिए 0.1F सुपरकैपेसिटर से बदलें - कोई रिसाव जोखिम नहीं।
50°C ओवन में 4 घंटे के बाद हमेशा थर्मल कैमरे से पार्किंग मोड को सत्यापित करें।

Q2: पीसीबीए घटक प्लेसमेंट डैश कैम में रात की वीडियो गुणवत्ता को कैसे प्रभावित करता है?
उत्तर: घटक प्लेसमेंट छवि सेंसर की एनालॉग पावर और क्लॉक लाइनों में विद्युत शोर युग्मन को प्रभावित करता है। तीन प्लेसमेंट नियम रात्रि फ़ुटेज को सीधे प्रभावित करते हैं:
रेगुलेटर को सेंसर से 30 मिमी दूर स्विच करते रहें - यदि निशान समानांतर चलते हैं तो डीसी-डीसी कनवर्टर से 2 मेगाहर्ट्ज रिपल सेंसर के 2.8V एनालॉग रेल में जुड़ जाता है। स्पेक्ट्रम विश्लेषक से मापें - पिक्सेल घड़ी आवृत्ति पर -85 डीबीवी से ऊपर का कोई भी स्पर कम रोशनी में ऊर्ध्वाधर बैंडिंग बनाता है।
डिजिटल I/O को MIPI लेन से अलग करें - SD कार्ड डेटा लाइनें (200 मेगाहर्ट्ज हार्मोनिक्स तक) आसन्न परतों पर रूट किए जाने पर अंतर MIPI घड़ी में प्रसारित होती हैं। एसडीआईओ और एमआईपीआई क्षेत्रों के बीच एक ग्राउंडेड वाया बाड़ जोड़ें।
डिकूपलिंग कैप को सेंसर के 1 मिमी के भीतर रखें - प्रत्येक पावर पिन पर 4.7 μF सिरेमिक कैप उच्च-आवृत्ति शोर को अवशोषित करता है। 2 मिमी से अधिक दूर के कैप शोर को 15 डीबी तक बढ़ाते हैं, जो छाया में क्षैतिज पट्टियों के रूप में दिखाई देते हैं।
एक अच्छी तरह से रखा गया डैश कैम पीसीबीए साफ रात का वीडियो तैयार करता है जहां लाइसेंस प्लेट 5 लक्स पर पढ़ने योग्य होती हैं। ख़राब लेआउट ऐसी कलाकृतियाँ जोड़ता है जो फोरेंसिक समीक्षा में विफल हो जाती हैं।

Q3: क्या मैं फ्रंट और रियर कैमरे के लिए एक ही डैश कैम पीसीबीए का उपयोग कर सकता हूं?
उत्तर: नहीं, तीन हार्डवेयर अंतरों के कारण जिन्हें केवल फ़र्मवेयर द्वारा हल नहीं किया जा सकता है:
लेंस फोकस दूरी - फ्रंट कैमरे को अनंत फोकस (क्षितिज से 3 मीटर) की आवश्यकता होती है। हैचबैक इंटीरियर के लिए रियर कैमरे को क्लोज फोकस (बम्पर तक 0.5 मीटर) की आवश्यकता होती है। लेंस बैरल की ऊंचाई में 1.2 मिमी का अंतर है। समायोज्य लेंस धारक के साथ एक सामान्य पीसीबीए की लागत दो समर्पित डिज़ाइनों से अधिक होती है।
इमेज सेंसर ओरिएंटेशन - फ्रंट कैमरे सीधे लगाए गए हैं। रियर कैमरे अक्सर उल्टा लगाए जाते हैं (हेडलाइनर से ग्लास तक)। सेंसर ऊपर से नीचे तक पिक्सल को पढ़ता है। छवि को डिजिटल रूप से फ़्लिप करने से 1-फ़्रेम विलंबता (30 एफपीएस पर 33 एमएस) जुड़ जाती है, जिससे दोहरे चैनल रिकॉर्डिंग में सिंक बेमेल हो जाता है। रजिस्टर सेटिंग के माध्यम से हार्डवेयर फ्लिप के लिए विभिन्न सेंसर कॉन्फ़िगरेशन फ़ाइलों की आवश्यकता होती है।
थर्मल वातावरण - पीछे की विंडशील्ड को सामने की तुलना में 30% कम सौर भार प्राप्त होता है। आक्रामक पावर थ्रॉटलिंग के साथ एक फ्रंट-अनुकूलित पीसीबीए कभी भी पीछे की ओर कूलिंग संलग्न नहीं कर सकता है, जिससे कैपेसिटर की उम्र बढ़ने का बेमेल हो जाता है। दो साल के ऑपरेशन से पता चलेगा कि आगे की इकाई पीछे की तुलना में विफल हो रही है।
इसके बजाय, दो मेजेनाइन सेंसर बोर्ड के साथ एक सामान्य मदरबोर्ड डिज़ाइन करें। बेस डैश कैम पीसीबीए प्रोसेसर और पावर रखता है। प्रत्येक सेंसर बोर्ड का अपना लेंस माउंट, ओरिएंटेशन पिन और थर्मल पैड की मोटाई होती है। यह दृष्टिकोण छवि गुणवत्ता को संरक्षित करते हुए कुल SKU को कम करता है।

अच्छी गुणवत्ता के लिए उत्पादन उपज लक्ष्य

एक अच्छी गुणवत्ता वाला डैश कैम पीसीबीए तीन साल तक दैनिक तापमान में उतार-चढ़ाव, कंपन और वोल्टेज परिवर्तन से बचा रहता है। ऑटोमोटिव व्युत्पन्न के साथ डिज़ाइन करें, थर्मल इमेजिंग के साथ सत्यापन करें, और प्रत्येक उत्पादन लॉट का ऑडिट करें। यह दृष्टिकोण डैश कैम प्रदान करता है जो उस महत्वपूर्ण क्षण को कैद कर लेता है।
