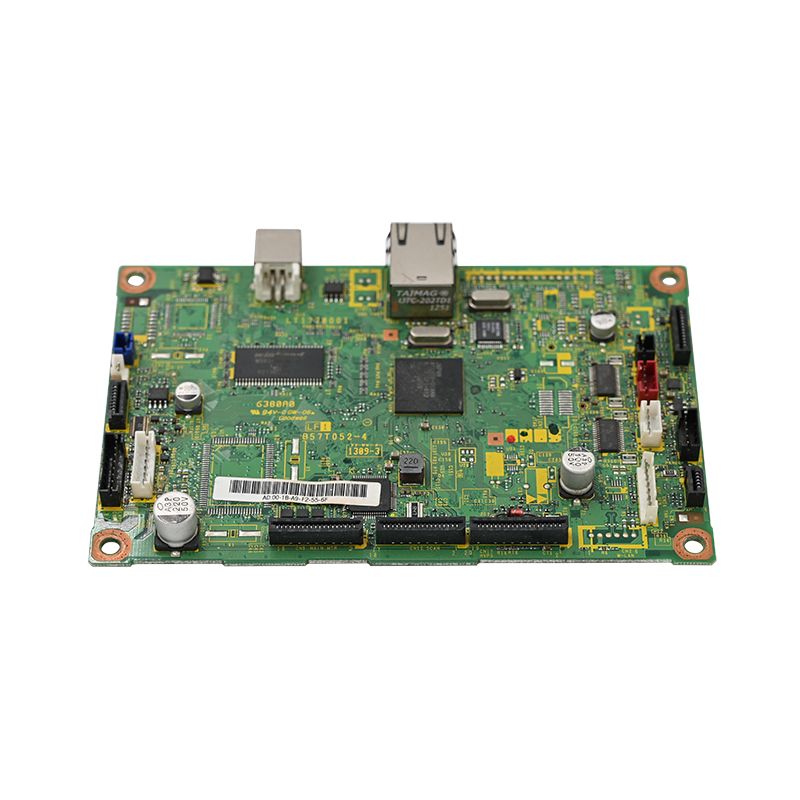

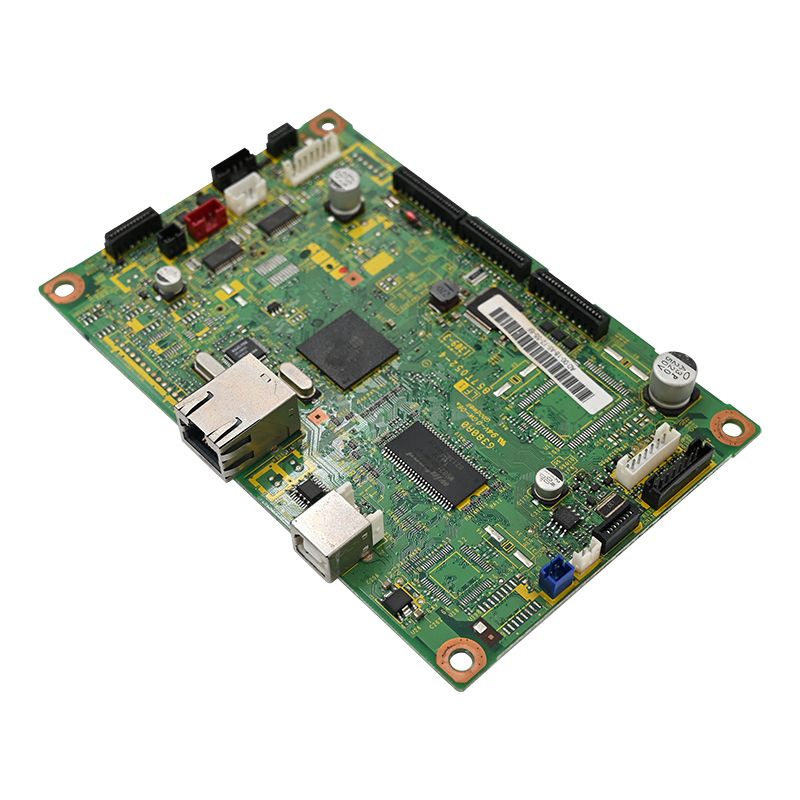

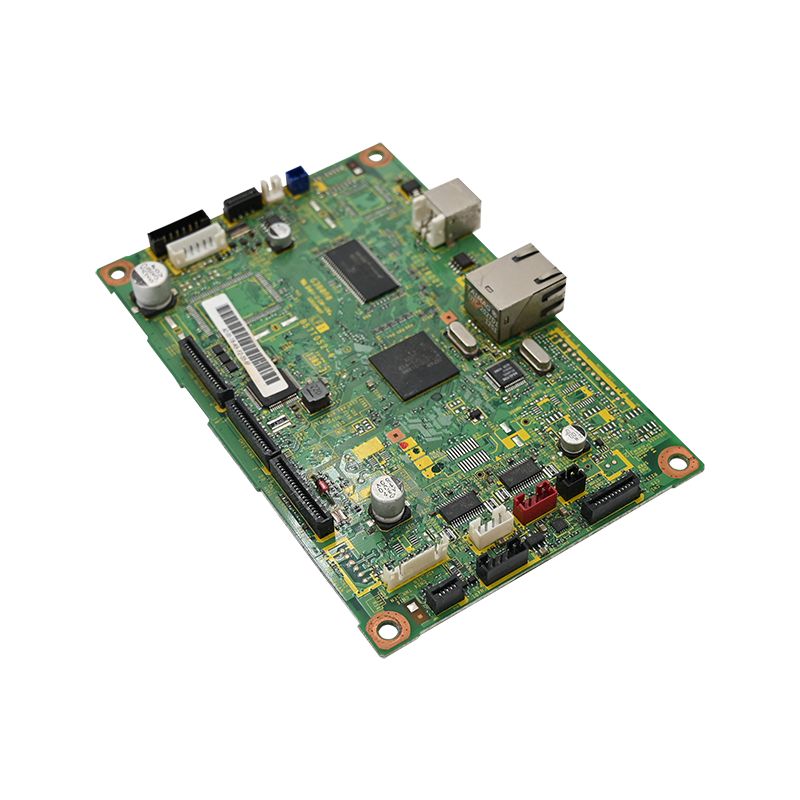

ओबीडी स्कैनर पीसीबीए

एक टिकाऊ, सटीक OBD2 स्कैनर PCBA के निर्माण के लिए केवल घटकों को जोड़ने से कहीं अधिक की आवश्यकता होती है। ऑटोमोटिव डायग्नोस्टिक्स हार्डवेयर में मेरे दो दशकों से, असफलताओं का कारण अक्सर खराब पीसीबी डिज़ाइन, घटिया कनेक्टर, या अपर्याप्त थर्मल प्रबंधन होता है। नीचे पेशेवर-ग्रेड बोर्ड बनाने के लिए चरण-दर-चरण खाका दिया गया है जो वास्तविक दुनिया की गेराज स्थितियों में जीवित रहते हैं।

जांच भेजें

उत्पाद वर्णन

जैसे-जैसे वाहन तेजी से कम्प्यूटरीकृत होते जा रहे हैं, उच्च परिशुद्धता, टिकाऊ OBD2 (ऑन-बोर्ड डायग्नोस्टिक्स) स्कैनर की मांग बढ़ती जा रही है। यूनिक्सप्लोर इलेक्ट्रॉनिक्स में, हम पीसीबी लेआउट और घटक सोर्सिंग से लेकर असेंबली, परीक्षण और कंफर्मल कोटिंग तक एक व्यापक ओबीडी2 स्कैनर पीसीबीए विनिर्माण सेवा प्रदान करते हैं।

ऑटोमोटिव इलेक्ट्रॉनिक्स क्षेत्र में एक दशक से अधिक के अनुभव के साथ, हमारे OBD2 स्कैनर PCBA समाधान ऑटोमोटिव मरम्मत की दुकानों और इंजन बे के कठोर वातावरण का सामना करने के लिए इंजीनियर किए गए हैं।

अपने OBD2 स्कैनर PCBA के लिए यूनिक्सप्लोर क्यों चुनें?

ऑटोमोटिव-ग्रेड गुणवत्ता: हमारे बोर्ड -40°C से +105°C के लिए रेटेड घटकों के साथ बनाए गए हैं, जो अत्यधिक हुड तापमान के तहत संचालन सुनिश्चित करते हैं।
टर्नकी विनिर्माण: हम एसएमटी असेंबली, कार्यात्मक परीक्षण और बॉक्स बिल्डिंग सहित वन-स्टॉप सेवा प्रदान करते हैं।
विश्वसनीयता फोकस: सुविधाओं में सिग्नल अखंडता के लिए 4-लेयर पीसीबी डिज़ाइन, संक्षारण संरक्षण के लिए अनुरूप कोटिंग और कठोर इन-सर्किट परीक्षण (आईसीटी) शामिल हैं।
प्रमाणित उत्कृष्टता: हमारी सुविधा ISO 9001:2015 प्रमाणित है और IPC-610E मानकों के अनुरूप है।

हमारे OBD2 स्कैनर PCBA की मुख्य विशिष्टताएँ

हमारे पेशेवर OBD2 स्कैनर बोर्ड 1996-वर्तमान वाहनों (गैसोलीन और डीजल दोनों) के साथ संगतता सुनिश्चित करने के लिए गैर-परक्राम्य मापदंडों के साथ डिज़ाइन किए गए हैं।

पैरामीटर	विनिर्देश	तकनीकी लाभ
ऑपरेटिंग वोल्टेज	8V - 36V DC (60V क्षणिक सुरक्षा के साथ)	जम्प-स्टार्ट के दौरान वोल्टेज स्पाइक्स को बिना किसी क्षति के संभालता है।
संचार प्रोटोकॉल	कैन (आईएसओ 15765), केडब्लूपी2000, आईएसओ 9141, जे1850, यूडीएस	व्यापक वाहन कवरेज सुनिश्चित करता है (अमेरिकी, यूरोपीय, एशियाई)।
एमसीयू (प्रोसेसर)	32-बिट एआरएम कॉर्टेक्स (≥168 मेगाहर्ट्ज)	वास्तविक समय में एकाधिक पीआईडी की अंतराल-मुक्त डिकोडिंग प्रदान करता है।
एनालॉग इनपुट	2 चैनल, 0-5V, 12-बिट रिज़ॉल्यूशन	एनालॉग सेंसर (एमएपी, टीपीएस) की सीधी रीडिंग की अनुमति देता है।
संचालन तापमान	-40°C से +105°C	इंजन बे की गर्मी और ठंडे मौसम को सहन करता है।
ईएसडी सुरक्षा	±8kV संपर्क, ±15kV वायु निर्वहन (IEC 61000-4-2)	बार-बार उपयोगकर्ता के संचालन से होने वाली स्थैतिक क्षति को रोकता है।
पीसीबी संरचना	4-लेयर (न्यूनतम) समर्पित ग्राउंड/पावर प्लेन के साथ	विश्वसनीय डेटा ट्रांसमिशन के लिए CAN/LIN बसों पर शोर कम करता है।

अनुशंसित बीओएम एवं घटक सोर्सिंग

हम दीर्घायु और प्रदर्शन की गारंटी के लिए केवल अधिकृत वितरकों से प्राप्त प्रीमियम घटकों का उपयोग करते हैं।

ट्रांसीवर: मजबूत बस संचार के लिए ऑटोमोटिव-ग्रेड CAN ट्रांसीवर + ISO9141/KWP2000-अनुपालक ट्रांसीवर।
सुरक्षा: लोड डंप सुरक्षा के लिए क्षणिक वोल्टेज दमन डायोड सरणी।
कनेक्टिविटी: 16-पिन OBD2 मेल कनेक्टर, लॉकिंग लैच के साथ गोल्ड-प्लेटेड (संपर्क ऑक्सीकरण को रोकता है और लगातार प्लग चक्रों पर दीर्घकालिक विश्वसनीयता सुनिश्चित करता है)।
वोल्टेज रेगुलेटर: ऑटोमोटिव-ग्रेड 5V/400mA लो-ड्रॉपआउट रेगुलेटर स्थिर बिजली आपूर्ति सुनिश्चित करता है।

हमारी विनिर्माण प्रक्रिया: समझौता किए बिना गुणवत्ता

हम फ़ील्ड विफलताओं और वारंटी रिटर्न को कम करने के लिए एक कड़े विनिर्माण प्रवाह का पालन करते हैं।

1. पीसीबी लेआउट और सिग्नल इंटीग्रिटी

स्टार ग्राउंडिंग: शोर को कम करने के लिए एनालॉग और डिजिटल ग्राउंड को अलग किया जाता है और बिजली आपूर्ति के पास केवल एक बिंदु पर जोड़ा जाता है।
प्रतिबाधा नियंत्रण: CAN_H/CAN_L निशान समानांतर हैं और लंबाई में मेल खाते हैं (120Ω ±10% अंतर प्रतिबाधा)।
ईएसडी प्लेसमेंट: इष्टतम सुरक्षा के लिए सुरक्षा घटकों को ओबीडी2 कनेक्टर पिन के 5 मिमी के भीतर रखा जाता है।

2. असेम्बली एवं सोल्डरिंग

सीसा रहित सोल्डर: RoHS अनुपालन के लिए SAC305 सोल्डर का उपयोग।
थ्रू-होल कनेक्टर: बार-बार प्लग चक्र के बाद टूटने से बचाने के लिए 16-पिन OBD2 कनेक्टर के लिए निर्दिष्ट।
अनुरूप कोटिंग: नमी और रासायनिक बूंदों से बचाने के लिए ऐक्रेलिक या सिलिकॉन कोटिंग लगाई जाती है।

3. इन-सर्किट परीक्षण (आईसीटी) और अंशांकन

प्रत्येक OBD2 स्कैनर PCBA को शिपिंग से पहले एक कठोर प्रोटोकॉल से गुजरना होगा:

निरंतरता परीक्षण: सभी 16 पिनों पर शॉर्ट्स की जांच करता है।
हैंडशेक टेस्ट: प्रोग्रामयोग्य वाहन सिम्युलेटर का उपयोग करके CAN, KWP, J1850 के माध्यम से साइकिल चलाना।
वर्तमान ड्रा जांच: कार की बैटरी को ख़त्म होने से बचाने के लिए निष्क्रिय (इग्निशन बंद) होने पर <70mA होने के लिए सत्यापित किया गया है।

सामान्य विफलता मोड और हमारी रोकथाम

असफलता	हमारा समाधान
कुछ मॉडलों पर कोई संचार नहीं	के-लाइन पर 510Ω पुल-अप प्रतिरोधों का जोड़।
क्रैंकिंग के दौरान यादृच्छिक रीसेट	ब्राउनआउट को रोकने के लिए इनपुट स्टेज कैपेसिटर (1000μF) जोड़ा गया।
उड़ा हुआ कैन ट्रांसीवर	CAN_H/CAN_L और ग्राउंड के बीच समर्पित CAN बस सुरक्षा डायोड का समावेश।

मूल्य वर्धित सेवाएँ: ब्लूटूथ/वाईफ़ाई एकीकरण

OBD2 स्कैनर में वायरलेस कनेक्टिविटी जोड़ने से अक्सर EMC चुनौतियाँ पैदा होती हैं। हमारे पास ऑटोमोटिव ईएमसी मानकों (उदाहरण के लिए, सीआईएसपीआर 25) को पार करते हुए ब्लूटूथ/वाईफाई को सफलतापूर्वक एकीकृत करने की इंजीनियरिंग विशेषज्ञता है।

भौतिक अलगाव: हस्तक्षेप को कम करने के लिए वायरलेस अनुभाग को CAN ट्रेस से अलग किया जाता है।
अलग पावर: शोर युग्मन को रोकने के लिए वायरलेस मॉड्यूल के लिए समर्पित वोल्टेज नियामक।
फेराइट बीड्स और कॉमन-मोड चोक: उत्सर्जन को दबाने और सिग्नल अखंडता सुनिश्चित करने के लिए पावर इनपुट और CAN लाइनों पर उपयोग किया जाता है।

यूनिक्सप्लोर इलेक्ट्रॉनिक्स के बारे में

2011 में स्थापित, यूनिक्सप्लोर इलेक्ट्रॉनिक्स कंपनी लिमिटेड वन-स्टॉप टर्नकी अनुबंध इलेक्ट्रॉनिक विनिर्माण सेवाओं का एक अग्रणी प्रदाता है।
फैक्टरी क्षमता: 6 एसएमटी लाइनों और 4 डीआईपी लाइनों के साथ 3,000 वर्गमीटर से अधिक का कारखाना।
वार्षिक उत्पादन: पीसीबीए के 1,500,000 से अधिक टुकड़े और तैयार उत्पादों के 150,000 सेट।
वैश्विक पहुंच: हम उत्तरी अमेरिका, यूरोप और ओशिनिया को निर्यात करते हैं।

क्या आप अपना OBD2 स्कैनर प्रोजेक्ट लॉन्च करने के लिए तैयार हैं?

कोई न्यूनतम आदेश मात्रा नहीं (कोई MOQ नहीं)
निःशुल्क तकनीकी परामर्श और डीएफएम समीक्षा
प्रोटोटाइप शिपमेंट कम से कम 72 घंटों में

अपने ऑटोमोटिव डायग्नोस्टिक उत्पादों को ब्लूप्रिंट चरण में अटके न रहने दें। ऑटोमोटिव इलेक्ट्रॉनिक्स पीसीबीए विनिर्माण में एक दशक से अधिक के अनुभव के साथ, यूनिक्सप्लोर आपके डिज़ाइनों को तेजी से उच्च-गुणवत्ता, बड़े पैमाने पर उत्पादन-तैयार उत्पादों में बदलने में मदद करता है।

[अब एक नि: शुल्क क़ोट पाओ ]

या अपना प्रोजेक्ट विवरण सीधे यहां भेजें:jerry@unixplore.com
