संक्षिप्त उत्तर: यह आपके आवेदन पर निर्भर करता है

औद्योगिक ड्राइव, ईवी नियंत्रक और सर्वो सिस्टम में पावर इलेक्ट्रॉनिक्स और विफलता विश्लेषण में 20 वर्षों के अनुभव के साथ, मैंने दस्तावेज किया है कि सोल्डरिंग निर्णय मोटर नियंत्रण विश्वसनीयता को कैसे बनाते या तोड़ते हैं। यह मार्गदर्शिका इंजीनियरिंग डेटा, तुलनात्मक तालिकाएँ और फ़ील्ड-परीक्षणित अनुशंसाएँ प्रदान करती है।

विनियमित बाजारों (ईयू, चीन, कोरिया) में अधिकांश वाणिज्यिक मोटर नियंत्रण उत्पादों की शिपिंग के लिए सीसा रहित सोल्डरिंग अनिवार्य है। हालाँकि, ऑटोमोटिव अंडर-हुड अनुप्रयोगों, एयरोस्पेस और कुछ औद्योगिक ड्राइव के लिए छूट मौजूद है जहां विश्वसनीयता नियामक आवश्यकताओं से अधिक है।

तकनीकी अंतर: सीसा बनाम सीसा रहित सोल्डर

भौतिक गुणों को समझना बताता है कि यह निर्णय मोटर नियंत्रण पीसीबीए के लिए क्यों मायने रखता है।

मिश्रधातु की संरचना एवं गलनांक

यांत्रिक विश्वसनीयता तुलना

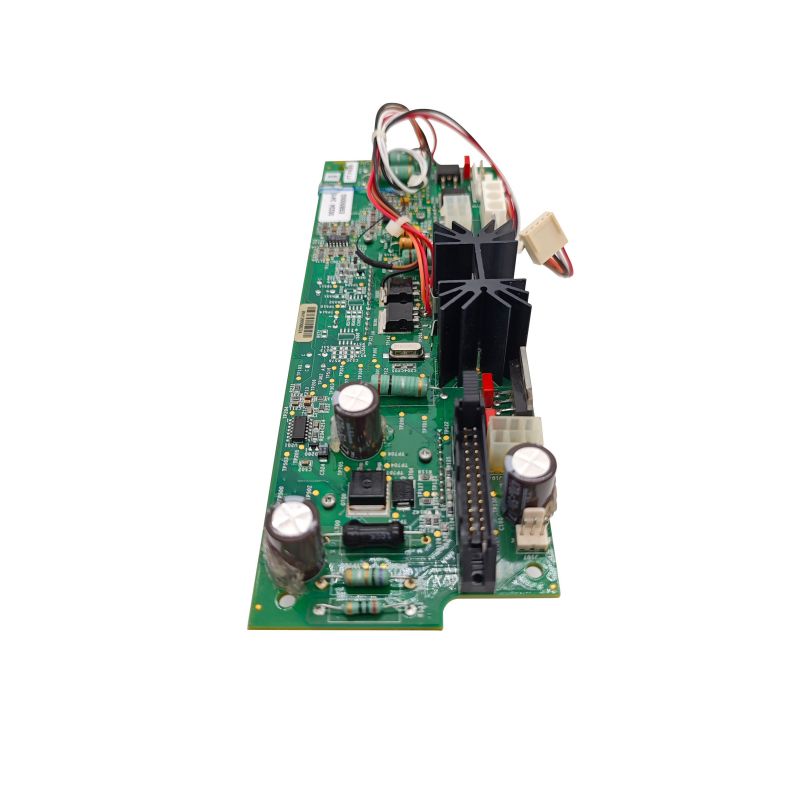

मोटर नियंत्रण पीसीबीए को अद्वितीय सोल्डरिंग चुनौतियों का सामना क्यों करना पड़ता है?

मोटर नियंत्रण असेंबलियाँ तनाव का अनुभव करती हैं जिसका अधिकांश पीसीबी कभी सामना नहीं करते हैं। ये तीन कारक सोल्डरिंग विकल्प को महत्वपूर्ण बनाते हैं।

1. उच्च कंपन वातावरण

पंप, कंप्रेसर या ईवी पर सीधे लगे मोटर नियंत्रक निरंतर यांत्रिक उत्तेजना का अनुभव करते हैं। एक प्रलेखित अध्ययन में समान पीसीबीए की तुलना सीसा रहित बनाम सीसा रहित सोल्डर से की गई:

- नेतृत्व वाली असेंबली:6 ग्राम यादृच्छिक कंपन (घटक पैर फ्रैक्चर) के 40 घंटे के बाद पहली विफलता

- सीसा रहित असेंबली:केवल 4 घंटे के समान कंपन के बाद वही विफलता मोड

कारण? सीसा रहित सोल्डर ने लचीलापन कम कर दिया है। जब जोड़ मुड़ नहीं पाता, तो कंपन तनाव घटक लीड पर केंद्रित हो जाता है, जिससे समय से पहले फ्रैक्चर हो जाता है।

2. अत्यधिक थर्मल साइक्लिंग

मोटर ड्राइव से गर्मी उत्पन्न होती है। फिर मोटरें बंद हो जाती हैं। फिर वे फिर से शुरू हो जाते हैं। एक सामान्य औद्योगिक ड्राइव -40°C से +125°C तक हजारों बार चक्र करती है।

लीड सोल्डरलचीलेपन के माध्यम से घटकों और पीसीबी के बीच सीटीई (थर्मल विस्तार का गुणांक) बेमेल को समायोजित करता है।

लीड फ्री सोल्जरसंयुक्त इंटरफ़ेस पर अधिक गाढ़ा, अधिक भंगुर इंटरमेटेलिक यौगिक (आईएमसी) बनाता है। अत्यधिक आईएमसी वृद्धि इंटरफ़ेस को कमजोर करती है और दरार की शुरुआत को तेज करती है।

3. उच्च धाराएँ और जूल तापन

मोटर नियंत्रण PCBAs 5A से 200A+ तक निरंतर धारा प्रवाहित करते हैं। प्रत्येक सोल्डर जोड़ I²R हानियों से स्व-हीटिंग का अनुभव करता है।

प्राथमिक अंतर प्रतिरोध नहीं है बल्कि यह है कि जोड़ समय के साथ थर्मल साइक्लिंग तनाव को कैसे संभालता है।

जब आपको सीसा रहित सोल्डर का उपयोग करना चाहिए

नियामक आवश्यकताएँ इन परिदृश्यों में विकल्प के लिए बहुत कम जगह छोड़ती हैं।

RoHS-अनुपालक बाज़ार

यूरोपीय संघ, चीन, दक्षिण कोरिया और कई अन्य न्यायक्षेत्र इलेक्ट्रॉनिक्स में लेड को सजातीय सामग्री के वजन के हिसाब से 0.1% तक सीमित करते हैं। जब तक कोई विशिष्ट छूट लागू न हो, इन बाजारों में बेचे जाने वाले उत्पादों को सीसा रहित सोल्डर का उपयोग करना चाहिए।

उपभोक्ता और वाणिज्यिक मोटर नियंत्रण

घरेलू उपकरण (वॉशिंग मशीन, एचवीएसी पंखे, रेफ्रिजरेटर कंप्रेसर)

मोटर ड्राइव के साथ बिजली उपकरण

वाणिज्यिक एचवीएसी नियंत्रक

गैर-औद्योगिक उपयोग के लिए रोबोटिक्स

निर्यात-सामना विनिर्माण

यदि आप वैश्विक वितरण के लिए मोटर नियंत्रण पीसीबीए का निर्माण करते हैं, तो अलग-अलग सीसायुक्त और सीसा रहित उत्पादन लाइनों को बनाए रखने से इन्वेंट्री जटिलता और गुणवत्ता जोखिम पैदा होते हैं। एकीकृत सीसा रहित प्रसंस्करण व्यावहारिक विकल्प है।

जब आप लीडेड सोल्डर (छूट) को उचित ठहरा सकते हैं

कुछ एप्लिकेशन RoHS छूट के लिए योग्य हैं या पूरी तरह से नियामक दायरे से बाहर हैं।

ऑटोमोटिव अंडर-हुड इलेक्ट्रॉनिक्स

छूट 7(सी)-I(कम से कम 2026 तक वैध) उच्च-विश्वसनीयता वाले ऑटोमोटिव इलेक्ट्रॉनिक्स में नेतृत्व की अनुमति देता है जहां सीसा रहित विकल्पों में सिद्ध विश्वसनीयता की कमी होती है।

टियर-1 आपूर्तिकर्ताओं का वास्तविक दुनिया का डेटा दिखाता है:

• इंजन नियंत्रण इकाइयों में सीसा रहित जोड़ थर्मल साइक्लिंग के तहत पहले दरार की शुरुआत दिखाते हैं
• शुद्ध टिन फिनिश पर टिन व्हिस्कर का निर्माण सीलबंद ईसीयू में शॉर्ट-सर्किट जोखिम पैदा करता है
• कई ऑटोमोटिव ओईएम सुरक्षा-महत्वपूर्ण मॉड्यूल के लिए लेडेड सोल्डर निर्दिष्ट करना जारी रखते हैं

एयरोस्पेस और सैन्य

पूर्ण छूट. विमानन, रक्षा या अंतरिक्ष अनुप्रयोगों के लिए सीसा रहित सोल्डर की आवश्यकता नहीं है। ये क्षेत्र दशकों के विश्वसनीयता डेटा के आधार पर Sn63/Pb37 का उपयोग जारी रखते हैं।

औद्योगिक मोटर ड्राइव (10+ वर्ष जीवन आवश्यकताएँ)

जब एक मोटर नियंत्रक को बिना वातानुकूलित कारखाने (-20°C से +70°C परिवेश) में 15+ वर्षों तक काम करना पड़ता है, तो लेड सोल्डर रूढ़िवादी विकल्प बना रहता है। इन स्थितियों में सीसा रहित के लिए दीर्घकालिक थर्मल थकान डेटा अभी भी विकसित हो रहा है।

चिकित्सा उपकरण (गैर-प्रत्यारोपण योग्य)

कई चिकित्सा इलेक्ट्रॉनिक उपकरणों के लिए छूट मौजूद है जहां विश्वसनीयता सीधे रोगी की सुरक्षा को प्रभावित करती है।

पुर्जों की मरम्मत और प्रतिस्थापन

मौजूदा जोड़ों और घटकों के साथ धातुकर्म अनुकूलता बनाए रखने के लिए मौजूदा लीड-सोल्डर उपकरण के प्रतिस्थापन पीसीबीए को लीडेड सोल्डर का उपयोग करना चाहिए।

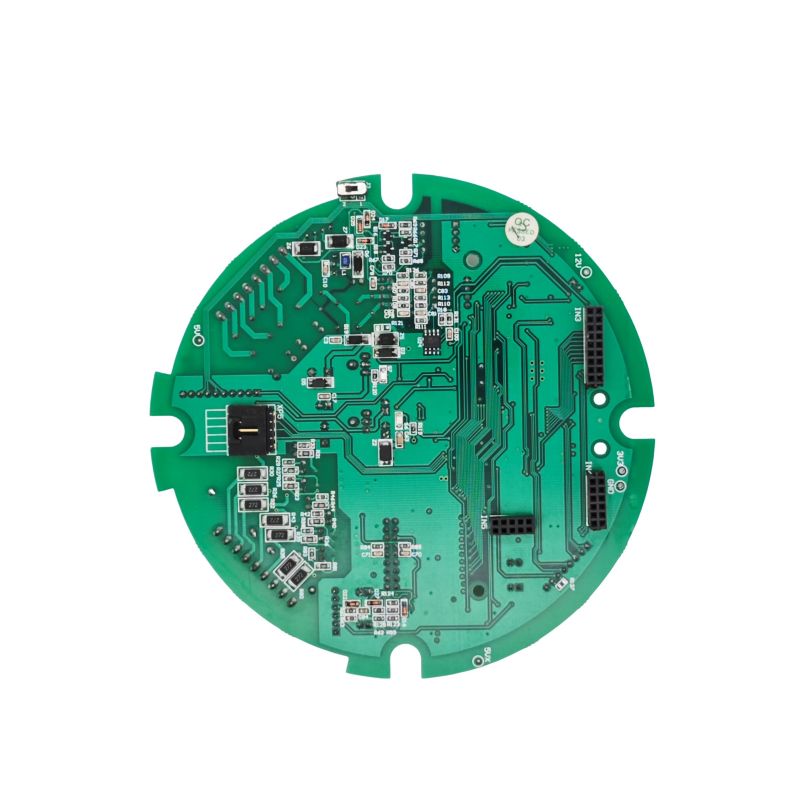

मोटर नियंत्रण पीसीबीए के लिए महत्वपूर्ण घटक संबंधी विचार

सभी भाग सीसा रहित सोल्डरिंग तापमान को सहन नहीं करते हैं। इन पाँच श्रेणियों पर विशेष ध्यान देने की आवश्यकता है।

1. तापमान-संवेदनशील घटक

सीसा रहित पुनर्प्रवाह 245°C से 260°C पर चरम पर होता है - जो कि सीसा के 220°C से 230°C से काफी अधिक है।

2. शुद्ध टिन फिनिश वाले घटक

शुद्ध टिन फ़िनिश (सीसा रहित घटकों पर आम) समय के साथ प्रवाहकीय मूंछें बढ़ा सकता है - तंग घटक रिक्ति के साथ मोटर नियंत्रण के लिए एक महत्वपूर्ण जोखिम।

शमन रणनीतियाँ:

- शुद्ध टिन के बजाय NiPdAu या मैट टिन-बिस्मथ फ़िनिश निर्दिष्ट करें

- सभी सोल्डर जोड़ों पर कंफर्मल कोटिंग लगाएं

- उच्च घनत्व वाले क्षेत्रों में घटकों पर शुद्ध टिन से बचें

3. लीड घटकों की मौजूदा सूची

सीसा-मुक्त असेंबली प्रक्रिया में सीसा-सोल्डर घटकों (उदाहरण के लिए, एसएनपीबी-प्लेटेड लीड) का उपयोग करने से बनता हैप्रक्रिया असंगति:

घटक फिनिश 183°C पर पिघलती है, लेकिन सीसा रहित सोल्डर के लिए 245°C+ की आवश्यकता होती है

सोल्डर जोड़ बनने से पहले घटक खत्म ऑक्सीकरण या घुल सकता है

परिणाम: अविश्वसनीय जोड़, सिर-में-तकिया दोष, और क्षेत्र विफलताएं

नियम:सोल्डरिंग प्रक्रिया के लिए रेटेड घटकों का उपयोग करें जिनका वे अनुभव करेंगे।

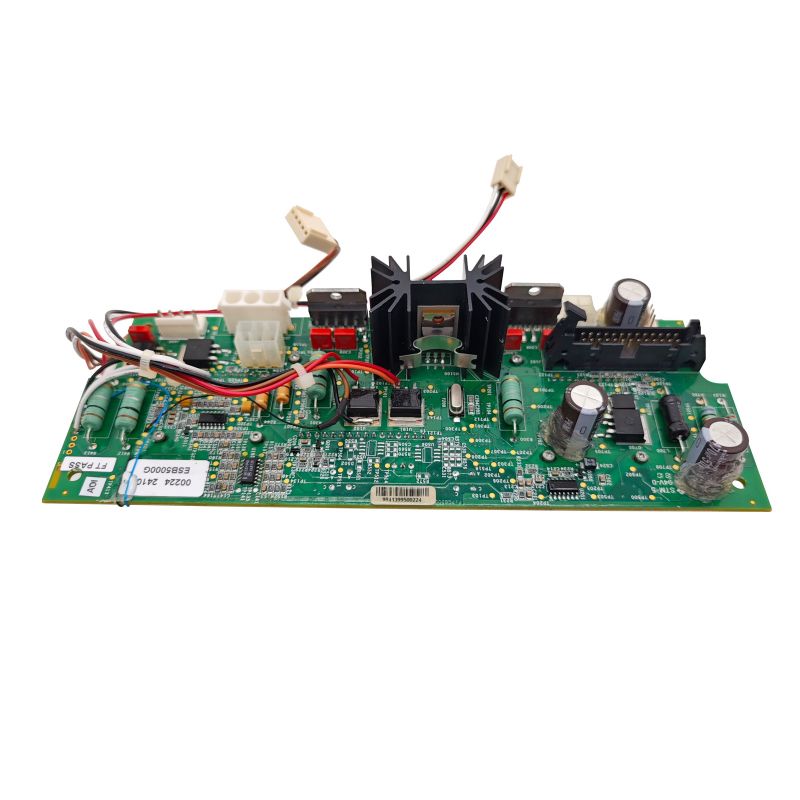

सीसा रहित मोटर नियंत्रण पीसीबीए के लिए सर्वोत्तम अभ्यास

यदि सीसा-मुक्त की आवश्यकता है, तो ये प्रथाएँ विश्वसनीयता को अधिकतम करती हैं।

पीसीबी सतह खत्म चयन

सिफारिश:ENIG सीसा रहित असेंबली के लिए सर्वोत्तम गीलापन और सबसे लंबी शेल्फ लाइफ प्रदान करता है।

रीफ़्लो प्रोफ़ाइल अनुकूलन

एक खराब अनुकूलित सीसा रहित रिफ्लो प्रोफ़ाइल ठंडे जोड़ों, रिक्तियों और भंगुर आईएमसी का निर्माण करती है।

सीसा रहित जोड़ों के लिए कंपन शमन

सीसा रहित कंपन में कम लचीलापन को देखते हुए, ये अतिरिक्त कदम उठाएं:

1. पोटिंग/एनकैप्सुलेशन:उच्च-द्रव्यमान घटकों (कनेक्टर, ट्रांसफार्मर, बड़े कैपेसिटर) के चारों ओर के घेरे को सिलिकॉन या यूरेथेन पोटिंग कंपाउंड से भरें। यह सोल्डर जोड़ों से कंपन तनाव को दूर स्थानांतरित करता है।

2. चिपकने वाले-बंधे हुए घटक:बड़े सतह-माउंट उपकरणों (इंडक्टर, एल्यूमीनियम कैपेसिटर) के नीचे एपॉक्सी या सिलिकॉन चिपकने वाला का उपयोग करें।

3. घटक गतिरोध ऊंचाई कम करें:लंबे लीड वाले लंबे घटक कंपन लीवर के रूप में कार्य करते हैं। जहां संभव हो कम-प्रोफ़ाइल घटकों को निर्दिष्ट करें।

मोटर नियंत्रण पीसीबीए अक्सर पूछे जाने वाले प्रश्न

नीचे मोटर ड्राइव डिजाइनरों और विनिर्माण इंजीनियरों से तीन तकनीकी प्रश्न हैं।

Q1: मैं टियर-1 ऑटोमोटिव आपूर्तिकर्ता के लिए एक इलेक्ट्रिक वाहन मोटर नियंत्रक डिजाइन कर रहा हूं। क्या मैं सीसा रहित सोल्डर का उपयोग कर सकता हूँ?

ए:हाँ, लेकिन महत्वपूर्ण योग्यता परीक्षण के साथ। अधिकांश टियर-1 ऑटोमोटिव आपूर्तिकर्ता वर्तमान में नए डिजाइनों के लिए सीसा रहित सोल्डर का उपयोग करते हैं क्योंकि ईयू-बाजार वाहनों के लिए RoHS अनुपालन आवश्यक है। हालाँकि, अंडर-हुड इलेक्ट्रॉनिक्स के लिए छूट मौजूद है जहां सीसा रहित विश्वसनीयता डेटा अधूरा रहता है।

आपकी योग्यता योजना में शामिल होना चाहिए:

प्रायोगिक उपकरण:कई ऑटोमोटिव ओईएम मौजूदा RoHS छूट का उपयोग करके अंडर-हुड ईसीयू के लिए लेडेड सोल्डर निर्दिष्ट करना जारी रखते हैं। सीसा-मुक्त करने के लिए प्रतिबद्ध होने से पहले अपने ग्राहक से चर्चा करें। यदि सीसा रहित होना अनिवार्य है, तो सभी असेंबलियों के लिए ENIG सतह फिनिश और अनुरूप कोटिंग निर्दिष्ट करें।

Q2: छह पावर MOSFETs पर सोल्डर जोड़ों में दरार के कारण मेरा औद्योगिक मोटर ड्राइव 18 महीनों के बाद विफल हो गया। असेंबली SAC305 लीड-फ्री सोल्डर का उपयोग करती है। क्या गलत हो गया?

ए:यह एक क्लासिक थर्मल थकान विफलता है। यहाँ निदान अनुक्रम है:

चरण 1 - दरार वाले स्थानों की जांच करें:माइक्रोस्कोप के तहत, MOSFET लीड और सोल्डर फ़िलेट के बीच इंटरफ़ेस को देखें। यदि दरार इंटरमेटेलिक कंपाउंड (आईएमसी) परत के साथ चलती है, तो रिफ्लो के दौरान आईएमसी बहुत मोटी हो गई है।

चरण 2 - अपनी रीफ़्लो प्रोफ़ाइल की समीक्षा करें:SAC305 के लिए, लिक्विडस (TAL) से ऊपर का समय अधिकतम 60 से 90 सेकंड होना चाहिए। यदि आपका टीएएल 120 सेकंड से अधिक हो गया है, तो आईएमसी मोटाई 10µm से अधिक हो सकती है (भंगुर क्षेत्र 5µm से ऊपर शुरू होता है)।

चरण 3 - MOSFET ड्रेन पैड पर तापमान वृद्धि को मापें:इन्फ्रारेड कैमरे से, पूरे लोड पर पैड का तापमान मापें। यदि यह 110°C से अधिक है, तो थर्मल साइक्लिंग डेल्टा (ΔT) बहुत बड़ा है।

चरण 4 - एकल-बिंदु माउंटिंग की जाँच करें:बड़े थर्मल पैड (DPAK, D2PAK, TO-263) वाले पावर MOSFETs जिनमें थर्मल विअस की कमी होती है या पैड के नीचे रिक्त स्थान होते हैं, हॉट स्पॉट का अनुभव करते हैं। जोड़ों का एक्स-रे - पैड क्षेत्र के 25% से अधिक रिक्त स्थान अस्वीकार्य हैं।

अनुशंसित सुधार (प्राथमिकता के क्रम में):

1. ΔT कम करें:पूर्ण लोड पर MOSFET पैड को 90°C से नीचे रखने के लिए हीटसिंक जोड़ें या वायु प्रवाह में सुधार करें।

2. थर्मल विअस जोड़ें:प्रत्येक MOSFET पैड के नीचे, पीसीबी ग्राउंड प्लेन में गर्मी खींचने के लिए 0.3 मिमी वियास (भरा हुआ और ढका हुआ) की एक सरणी रखें।

3. कम चांदी वाले मिश्रधातु का प्रयोग करें:SAC305 के बजाय SAC105 (1% Ag) पर विचार करें। कम चांदी की मात्रा थोड़े अधिक पिघलने बिंदु की कीमत पर लचीलापन और थर्मल थकान प्रतिरोध को बढ़ाती है।

4. MOSFETs पॉट करें:MOSFETs के ऊपर थर्मली कंडक्टिव पॉटिंग कंपाउंड लगाएं। यह थर्मल साइक्लिंग तनाव को कम करता है और गर्मी को स्थानांतरित करता है।

Q3: मुझे एक मोटर नियंत्रण पीसीबीए की मरम्मत करने की आवश्यकता है जो मूल रूप से लेड सोल्डर का उपयोग करता है। क्या मैं मरम्मत के लिए सीसा रहित सोल्डर का उपयोग कर सकता हूँ?

ए:तकनीकी रूप से हाँ, लेकिन अनुशंसित नहीं। यहाँ कारण है:

समस्या 1 - मिश्रित धातु विज्ञान:सीसा रहित सोल्डर (SAC305) अवशिष्ट लेड लेड सोल्डर (Sn63/Pb37) के साथ अच्छी तरह मिश्रित नहीं होता है। परिणामी मिश्रधातु में अप्रत्याशित गलनांक (आमतौर पर 190°C से 210°C) होता है और यह कमजोर, दानेदार जोड़ बनाता है, जिसके टूटने का खतरा होता है।

समस्या 2 - तापमान संघर्ष:सीसा रहित सोल्डर को ठीक से प्रवाहित करने के लिए, आपको 370°C से 400°C सोल्डरिंग आयरन टिप की आवश्यकता होती है। यह तापमान हो सकता है:

पीसीबी पैड को FR4 सब्सट्रेट से डीलेमिनेट करें

आसन्न घटकों को नुकसान (विशेषकर इलेक्ट्रोलाइटिक कैपेसिटर)

आस-पास के प्लास्टिक कनेक्टर्स को पिघलाएँ

अनुशंसित मरम्मत प्रोटोकॉल:

यदि आपको सीसे वाले बोर्ड पर सीसा रहित का उपयोग करना है:वैक्यूम डीसोल्डरिंग स्टेशन का उपयोग करके मरम्मत क्षेत्र से मौजूदा सोल्डर का 100% हटा दें। आवर्धन के तहत निरीक्षण करें - कोई भी अवशिष्ट सीसायुक्त सोल्डर नए जोड़ को दूषित कर देगा। फिर सक्रिय फ्लक्स के साथ 370°C पर सीसा रहित सोल्डरिंग के साथ आगे बढ़ें।

निर्णय मैट्रिक्स: मोटर नियंत्रण पीसीबीए के लिए लीडेड बनाम लीड-मुक्त

अपनी सोल्डरिंग पसंद का मार्गदर्शन करने के लिए इस तालिका का उपयोग करें।

विनियमित बाजारों में भेजे जाने वाले अधिकांश मोटर नियंत्रण पीसीबीए के लिए सीसा रहित सोल्डरिंग कानूनी रूप से आवश्यक है। हालाँकि, सीसा रहित मिश्र धातुओं के भौतिक गुण - उच्च भंगुरता, मोटा आईएमसी गठन, टिन व्हिस्कर जोखिम - उच्च-कंपन और थर्मल-साइक्लिंग अनुप्रयोगों में वास्तविक विश्वसनीयता संबंधी चिंताएँ पैदा करते हैं।

अनिवार्य सीसा रहित अनुप्रयोगों के लिए:

सर्वोत्तम गीलापन के लिए ENIG सतह फिनिश का उपयोग करें

रीफ़्लो प्रोफ़ाइल को सावधानीपूर्वक नियंत्रित करें (टीएएल 60-90 सेकंड, अधिकतम 245-260 डिग्री सेल्सियस)

उच्च द्रव्यमान वाले घटकों के लिए पॉटिंग या चिपकने वाला जोड़ें

टिन की मूंछों को कम करने के लिए अनुरूप कोटिंग लागू करें

छूट के लिए अर्हता प्राप्त आवेदनों के लिए (ऑटोमोटिव अंडर-हुड, औद्योगिक 10+ वर्ष, एयरोस्पेस, चिकित्सा):

- लेड सोल्डर (Sn63/Pb37) विश्वसनीयता स्वर्ण मानक बना हुआ है

- लचीलापन, कंपन प्रतिरोध और दशकों के फ़ील्ड डेटा के संयोजन को प्रतिस्थापित करना मुश्किल है

मरम्मत के लिए:मूल सोल्डर मिश्रधातु से मिलान करें। मिश्रित धातुकर्म अप्रत्याशित, अविश्वसनीय जोड़ बनाता है।

यह निर्णय अंततः क्षेत्र की विश्वसनीयता के विरुद्ध नियामक अनुपालन को संतुलित करता है। 3-5 वर्ष अपेक्षित जीवन वाले उपभोक्ता उत्पादों के लिए, सीसा रहित उत्पाद परिपक्व और विश्वसनीय है। सुरक्षा-महत्वपूर्ण या लंबे जीवन वाले मोटर नियंत्रणों के लिए, छूट का पालन करें और लीडेड सोल्डर का उपयोग करें।
