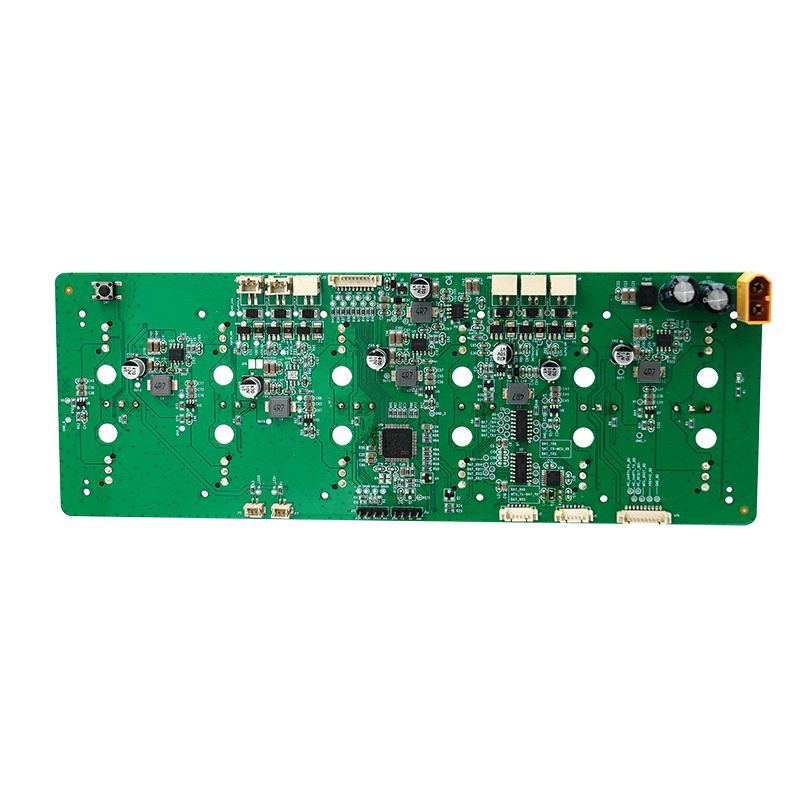

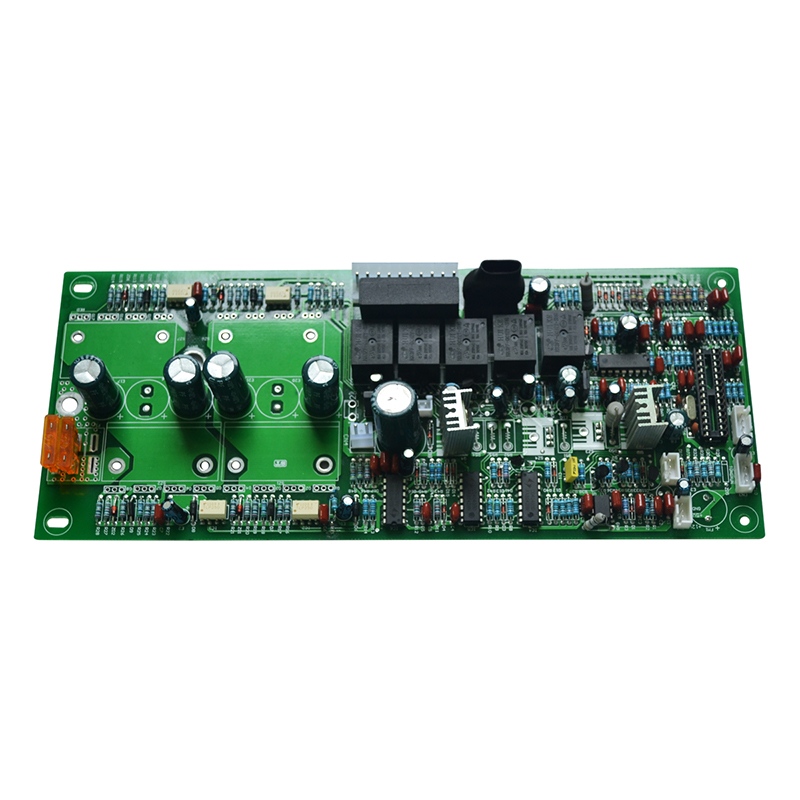

मसाज गन पीसीबीए

मसाज गन पीसीबीए के उत्पादन की प्रक्रिया क्या है: 20 साल की विनिर्माण गाइड

मसाज गन पीसीबीए उत्पादन के लिए उच्च करंट हैंडलिंग, ब्रशलेस मोटर नियंत्रण और उपयोगकर्ता सुरक्षा की आवश्यकता होती है। मोटर ड्राइव इलेक्ट्रॉनिक्स के निर्माण के दो दशकों के बाद, मैंने देखा है कि डिज़ाइन ज़्यादा गरम हो जाते हैं, लोड के तहत गति कम हो जाती है, या बैटरी के लिए खतरा पैदा हो जाता है। यह चरण-दर-चरण प्रक्रिया घटक चयन से लेकर अंतिम परीक्षण तक संपूर्ण उत्पादन वर्कफ़्लो को कवर करती है।

मसाज गन पीसीबीए के लिए मानक उत्पादन प्रवाह

प्रत्येक मसाज गन PCBA 9-चरणीय अनुक्रम का अनुसरण करता है। किसी भी चरण को छोड़ने से फ़ील्ड विफलता दर बढ़ जाती है।

चरण 1 - घटक खरीद और आने वाला निरीक्षण

परीक्षण: प्रत्येक लॉट से 50 एमओएसएफईटी का नमूना लें। 25°C और 80°C पर Rds(चालू) मापें। उच्च तापमान पर 7 mΩ से अधिक के लॉट को अस्वीकार करें।

चरण 2 - सोल्डर पेस्ट स्टेंसिल और प्रिंटिंग

महत्वपूर्ण: स्टेप स्टैंसिल का उपयोग करें - MOSFETs के तहत 0.12 मिमी मोटी, MCU और सेंसर के तहत 0.10 मिमी। केवल एक मोटाई ही या तो खुलेपन या पुल का कारण बनती है।

चरण 3 - एसएमटी असेंबली और रीफ्लो

• प्लेसमेंट क्रम: हॉल सेंसर → पैसिव → एमओएसएफईटी → एमसीयू → कनेक्टर
• रीफ़्लो प्रोफ़ाइल: 10 सेकंड के लिए अधिकतम 245°C (सीसा रहित)
• नाइट्रोजन वातावरण - क्यूएफएन पैकेज (एमसीयू, गेट ड्राइवर) के लिए आवश्यक
• एक्स-रे निरीक्षण - एमओएसएफईटी पैड के तहत खालीपन की जांच के लिए अनिवार्य (खाली <20%)

चरण 4 - थ्रू-होल घटकों के लिए चयनात्मक सोल्डरिंग

मसाज गन पीसीबीए को यांत्रिक मजबूती के लिए अक्सर थ्रू-होल भागों की आवश्यकता होती है:

छेद वाले भागों को पुनः प्रवाहित न करें। उनकी प्लास्टिक बॉडी 245°C ओवन में पिघल जाती है।

मसाज गन पीसीबीए के लिए मोटर ड्राइव सर्किट डिजाइन

मोटर ड्राइव अनुभाग स्टॉल करंट हैंडलिंग और बैटरी रन टाइम निर्धारित करता है।

तीन चरण ब्रशलेस डीसी (बीएलडीसी) मोटर ड्राइव

थर्मल डिज़ाइन: प्रत्येक MOSFET 20A पर 2W तक नष्ट हो जाता है। निचले तांबे के मिश्रण (न्यूनतम 2 औंस) से कनेक्ट करने के लिए थर्मल विअस (9 प्रति एमओएसएफईटी) का उपयोग करें।

बैटरी और चार्जिंग के लिए पावर प्रबंधन

महत्वपूर्ण सुरक्षा: दो स्वतंत्र ओवरकरंट सुरक्षा पथों का उपयोग करें - एक गेट ड्राइवर में, एक बैटरी सुरक्षा आईसी में। एक भी खराबी के कारण मोटर को बिना आदेश के चलने की अनुमति नहीं मिलनी चाहिए।

फ़र्मवेयर प्रोग्रामिंग और अंशांकन

कोई भी मसाज गन पीसीबीए पूर्ण अंशांकन के बिना उत्पादन नहीं छोड़ता है।

प्रोग्रामिंग अनुक्रम

1. बूटलोडर फ़्लैश - SWD या UART के माध्यम से (5 सेकंड)
2. अंशांकन स्थिरांक - EEPROM या MCU फ्लैश में संग्रहीत
3. स्पीड लुकअप टेबल - पीडब्लूएम ड्यूटी बनाम लक्ष्य आरपीएम (12 अंक)
4. स्टाल डिटेक्शन थ्रेशोल्ड - वर्तमान सीमा 22A ± 1A पर सेट है

अंशांकन पैरामीटर प्रति बोर्ड संग्रहीत

अंशांकन क्यों मायने रखता है: प्रति-बोर्ड हॉल अंशांकन के बिना, मोटर कम गति पर श्रव्य ध्वनि उत्पन्न करता है। उपयोगकर्ता खराब लगने वाली मसाज गन को अस्वीकार कर देते हैं।

संयोजन और यांत्रिक एकीकरण

पीसीबीए बेकार है अगर यह हैंडल में फिट नहीं होता है या गर्मी खत्म नहीं करता है।

हीट सिंक और थर्मल इंटरफ़ेस

परीक्षण: मसाज गन पीसीबीए को 2800 आरपीएम पर 30 मिनट के लिए चलाएं। MOSFET केस का तापमान 85°C से नीचे रहना चाहिए।

वायर हार्नेस और कनेक्टर स्ट्रेन रिलीफ

• बैटरी तार - सोल्डर किया गया फिर सिलिकॉन से चिपकाया गया (फ्लेक्स थकान को रोकता है)
• मोटर चरण तार - लॉकिंग कुंडी के साथ जेएसटी कनेक्टर (न्यूनतम 20 चक्र)
• बटन फ्लेक्स केबल - ZIF कनेक्टर, 0.5 मिमी पिच, सम्मिलन के बाद चिपकाया गया

उत्पादन परीक्षण और गुणवत्ता नियंत्रण

प्रत्येक मसाज गन पीसीबीए को असेंबली से पहले इन पांच परीक्षणों को पास करना होगा।

बर्न-इन और कंपन परीक्षण

उत्पादन का 5% नमूना:

• 2400 आरपीएम पर 6 घंटे - एमसीयू सेंसर के माध्यम से एमओएसएफईटी तापमान की निगरानी करें
• यादृच्छिक कंपन - 5 ग्राम, 30 मिनट (गिरे हुए उपकरण का अनुकरण)
• चार्ज-डिस्चार्ज चक्र - 3 चक्र (सुरक्षा आईसी सत्यापित करता है)

अक्सर पूछे जाने वाले प्रश्न - मसाज गन पीसीबीए उत्पादन के बारे में सामान्य प्रश्न

Q1: शरीर के दबाव में मसाज गन पीसीबीए की शक्ति कम होने का क्या कारण है?

ए: प्राथमिक कारण हाई-साइड MOSFETs के लिए अपर्याप्त गेट ड्राइव शक्ति है। जब दबाव मोटर लोड बढ़ाता है, तो बीएलडीसी नियंत्रक करंट बढ़ाने का प्रयास करता है। यदि बूटस्ट्रैप कैपेसिटर (जो हाई-साइड गेट ड्राइवर को शक्ति प्रदान करता है) कम आकार का है, तो गेट वोल्टेज MOSFET की सीमा से नीचे चला जाता है, जिससे Rds (ऑन) 4 mΩ से बढ़कर 20 mΩ हो जाता है। यह एक थर्मल रनअवे लूप बनाता है:

वोल्टेज ड्रॉप → निचला गेट ड्राइव → उच्च प्रतिरोध → अधिक गर्मी → प्रतिरोध में और वृद्धि

फिक्स के लिए मसाज गन PCBA में तीन बदलावों की आवश्यकता है:

1. बूटस्ट्रैप कैपेसिटर मान - न्यूनतम 220 एनएफ का उपयोग करें (कई डिज़ाइन 47 एनएफ का उपयोग करते हैं)। गेट चार्ज के आधार पर गणना करें: C_boot = (Q_g × 10) / ΔV। विशिष्ट MOSFETs (Q_g = 30 nC) के लिए, 220 nF सुरक्षित मार्जिन प्रदान करता है।
2. गेट ड्राइवर पीक करंट - 1.5A सिंक/स्रोत क्षमता वाले ड्राइवर का चयन करें (उदाहरण के लिए, DRV8320)। कमजोर ड्राइवर (0.5A) उच्च PWM ड्यूटी चक्र के दौरान बूटस्ट्रैप कैप को रिचार्ज नहीं कर सकते हैं।
3. बूटस्ट्रैप डायोड - अल्ट्राफास्ट डायोड (टीआरआर <50 एनएस) का उपयोग करें। मानक 1एन4148 में 4 एनएस रिकवरी है लेकिन केवल 100 एमए रेटिंग है - 20 किलोहर्ट्ज़ पीडब्लूएम पर चलने वाली मसाज गन पीसीबीए के लिए अपर्याप्त। BAS3007 (1A, 10 ns) पर स्विच करें।

इन संशोधनों के बाद, 15 किलोग्राम लागू शरीर के दबाव के साथ भी स्टॉल करंट 22A पर स्थिर रहता है।

Q2: मैं मसाज गन पीसीबीए पर बैटरी सुरक्षा आईसी झूठे ट्रिगर्स को कैसे रोकूं?

ए: गलत ट्रिगर तब होते हैं जब मोटर कम्यूटेशन शोर बैटरी सुरक्षा आईसी की वर्तमान सेंस लाइन में जुड़ जाता है। बीएलडीसी मोटर का चरण स्विचिंग 50 ए तक 1 μs वर्तमान स्पाइक बनाता है - सुरक्षा आईसी के लिए शॉर्ट सर्किट से अंतर करने के लिए बहुत तेज़। तीन हार्डवेयर सुधार इसका समाधान करते हैं:

सेंस इनपुट पर लो-पास फिल्टर - सीधे सुरक्षा आईसी के सीएस+ पिन पर एक आरसी फिल्टर (10Ω + 1 μF सिरेमिक) स्थापित करें। कोने की आवृत्ति = 16 kHz. यह औसत करंट (20-30A) पास करता है लेकिन 200 kHz कम्यूटेशन स्पाइक्स को रोकता है।

अलग सेंस रेसिस्टर ग्राउंड - शंट रेसिस्टर के नकारात्मक टर्मिनल से सुरक्षा आईसी के सीएस-पिन तक एक समर्पित केल्विन ट्रेस चलाएं। इस ग्राउंड को MOSFET स्रोत धाराओं के साथ साझा न करें। यहां तक ​​कि साझा ट्रेस का 1 mΩ भी 50A पर 50 mV गलत सिग्नल उत्पन्न करता है।

विलंब टाइमर समायोजन - सुरक्षा आईसी के ओवरकरंट विलंब को 100 μs तक प्रोग्राम करें (मान लें कि आपका आईसी इसका समर्थन करता है)। अधिकांश मसाज गन पीसीबीए डिज़ाइन बैटरी संदर्भ डिज़ाइन से 10 μs विलंब का उपयोग करते हैं। कम्यूटेशन स्पाइक्स केवल 2-3 μs तक रहता है। 100 μs की देरी उन्हें अनदेखा कर देती है जबकि अभी भी वास्तविक शॉर्ट्स (>50 μs अवधि) पर प्रतिक्रिया करती है।

आस्टसीलस्कप के साथ परीक्षण: जांच सीएस+ जबकि मोटर अधिकतम भार पर चलती है। स्पाइक्स को सुरक्षा IC की ट्रिप सीमा (आमतौर पर 50A शंट के लिए 50 mV) से नीचे रहना चाहिए। यदि स्पाइक्स सीमा से अधिक हैं, तो फ़िल्टर कैपेसिटेंस को 2.2 µF तक बढ़ाएँ।

Q3: उत्पादन में मल्टीपल मसाज गन पीसीबीए बोर्डों की प्रोग्रामिंग के लिए सही प्रक्रिया क्या है?

ए: चार चरण की उत्पादन प्रोग्रामिंग प्रक्रिया मिश्रण-अप को रोकती है और एक-एक फ्लैशिंग की तुलना में प्रोग्रामिंग समय को 75% तक कम कर देती है।

स्टेज 1 - प्री-एसएमटी प्रोग्रामिंग (बड़े रन के लिए वैकल्पिक)

प्लेसमेंट से पहले बूटलोडर को एमसीयू में फ्लैश करने के लिए एक गैंग प्रोग्रामर (उदाहरण के लिए, एल्नेक बीप्रोग) का उपयोग करें। यह केवल बाहरी फ्लैश वाले एमसीयू (पिन खुले हुए क्यूएफएन पैकेज) के लिए काम करता है। सत्यापन में विफल रहने वाली किसी भी चिप को अस्वीकार कर दें - रखे गए बोर्डों पर दोबारा काम करने से सस्ता।

स्टेज 2 - एसएमटी के बाद इन-सिस्टम प्रोग्रामिंग

एक प्रोग्रामिंग पोगो पिन फिक्सचर (6 पिन: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0) लगाएं। मल्टी-चैनल प्रोग्रामर (एक साथ 8 या 16 बोर्ड) का उपयोग करें। लक्ष्य समय: सत्यापन सहित प्रति बोर्ड 45 सेकंड।

चरण 3 - अंशांकन स्टेशन (सबसे महत्वपूर्ण)

प्रोग्रामिंग के बाद, बोर्डों को एक कैलिब्रेशन फिक्स्चर में ले जाएं जिसमें ऑप्टिकल एनकोडर के साथ एक वास्तविक मसाज गन मोटर हो। फिक्सचर प्रत्येक मसाज गन PCBA को इसके माध्यम से चलाता है:

• हॉल संरेखण (स्वचालित रूप से विद्युत कोण समायोजित करता है)
• गति रैखिकता (पीडब्लूएम बनाम आरपीएम तालिका रिकॉर्ड करती है)
• वर्तमान सीमा (22ए ट्रिप तक लोड बढ़ जाती है)

इन 12 अंशांकन स्थिरांकों को संरक्षित एमसीयू फ़्लैश सेक्टर में संग्रहीत करें। अंशांकन के बिना बोर्ड असंगत गति रैंप उत्पन्न करते हैं।

चरण 4 - पता लगाने की क्षमता

प्रत्येक PCBA पर एक 2D डेटा मैट्रिक्स कोड प्रिंट करें जिसमें:

• उत्पादन तिथि कोड (YYWW)
• अंशांकन चेकसम
• MOSFET लॉट संख्या (आने वाले निरीक्षण से)

अंतिम असेंबली के दौरान इस कोड को स्कैन करें। यदि कोई फ़ील्ड विफलता होती है, तो आप एक विशिष्ट घटक बैच का पता लगा सकते हैं और केवल प्रभावित इकाइयों पर फिर से काम कर सकते हैं।

मसाज गन पीसीबीए के लिए उत्पादन उपज लक्ष्य

एक उचित रूप से निर्मित मसाज गन पीसीबीए लोड के तहत 2800 आरपीएम प्रदान करता है, 500 एमएस के भीतर स्टॉल पर बंद हो जाता है, और 500 चार्ज चक्रों तक जीवित रहता है। इस प्रक्रिया का पालन करें, प्रत्येक चरण का ऑडिट करें, और आपके उत्पाद उन प्रतिस्पर्धियों से बेहतर प्रदर्शन करेंगे जो अंशांकन को छोड़ देते हैं या गेट ड्राइव को कम निर्दिष्ट करते हैं।
