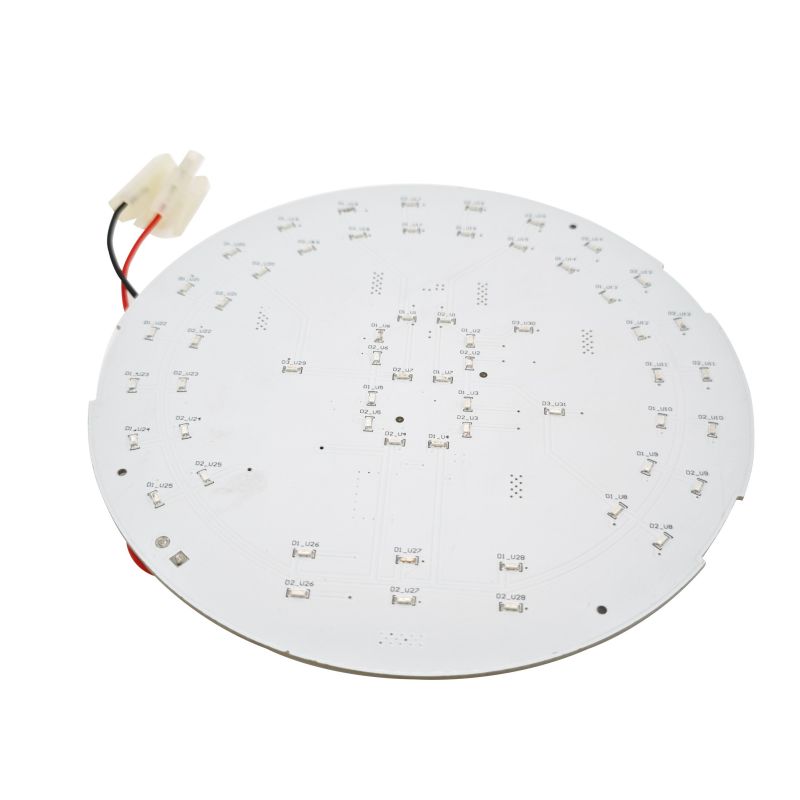

विश्वसनीय प्लांटिंग लाइट पीसीबीए कैसे बनाएं
रोपण लाइटें (बागवानी एलईडी फिक्स्चर) कठिन परिस्थितियों में काम करती हैं: 12-16 घंटे निरंतर दैनिक संचालन, उच्च आर्द्रता वातावरण (60-90% आरएच), और महत्वपूर्ण थर्मल तनाव। पीसीबीए संपूर्ण स्थिरता की रीढ़ है --- यहां विफलता का मतलब फसल का नुकसान और बर्बाद ऊर्जा है।
औद्योगिक और कृषि क्षेत्रों में पावर इलेक्ट्रॉनिक्स और पीसीबी विनिर्माण में 20 वर्षों के अनुभव के साथ, मैंने सैकड़ों ग्रो लाइट फील्ड विफलताओं का विश्लेषण किया है। यह मार्गदर्शिका प्रकाश पीसीबीए लगाने के लिए सामग्री चयन, थर्मल प्रबंधन, स्पेक्ट्रम डिजाइन और सिद्ध विश्वसनीयता मापदंडों को शामिल करती है।
प्लांटिंग लाइट पीसीबीए को क्या करना चाहिए
एक रोपण प्रकाश पीसीबीए कृत्रिम प्रकाश के माध्यम से पौधों के प्रकाश संश्लेषण का समर्थन करता है। मानक प्रकाश व्यवस्था के विपरीत, बागवानी पीसीबीए को निरंतर उच्च-शक्ति संचालन का प्रबंधन करते हुए विशिष्ट तरंग दैर्ध्य (फूलों के लिए लाल, वनस्पति विकास के लिए नीला) प्रदान करना चाहिए।
रोपण प्रकाश पीसीबीए के आवश्यक कार्य:
- स्पेक्ट्रल आउटपुट नियंत्रण:एलईडी चिप्स को विचलन ≤±5nm के साथ सटीक तरंग दैर्ध्य (660nm लाल, 450nm नीला) पर चलाता है
- थर्मल अपव्यय:समय से पहले लुमेन मूल्यह्रास को रोकने के लिए एलईडी जंक्शनों से गर्मी हटाता है
- बिजली विनियमन:LED स्ट्रिंग्स के लिए AC इनपुट (85-265V) या DC इनपुट (12-52V) को स्थिर स्थिर धारा में परिवर्तित करता है
- पर्यावरण संरक्षण:ग्रीनहाउस आर्द्रता और तापमान में उतार-चढ़ाव को सहन करता है
मानक एलईडी पीसीबीए से मुख्य अंतर:रोपण प्रकाश पीसीबीए को उच्च शक्ति घनत्व (40W से 200W+ प्रति बोर्ड) और विभिन्न फसल प्रकारों के लिए विशिष्ट स्पेक्ट्रम ट्यूनिंग की आवश्यकता होती है।
मुख्य तकनीकी विशिष्टताएँ
विकास चरण द्वारा वर्णक्रमीय आवश्यकताएँ
विकास चरण प्रमुख तरंग दैर्ध्य विशिष्ट लाल: नीला अनुपात अनुप्रयोग वनस्पति (पत्ते/तने) 450 एनएम (नीला) 3:1 से 4:1 सलाद, जड़ी-बूटियां, पत्तेदार साग फूल / फल 660 एनएम (लाल) 5: 1 से 9: 1 टमाटर, मिर्च, भांग पूर्ण स्पेक्ट्रम 400-700 एनएम + सफेद चर पूरक ग्रीनहाउस प्रकाश व्यवस्था
वर्तमान बागवानी एलईडी मानकों और निर्माता विनिर्देशों के आधार पर।
विद्युत एवं विद्युत विशिष्टताएँ
पैरामीटर कम पावर (होम/DIY) मिड पावर (कमर्शियल) हाई पावर (वर्टिकल फार्म) कुल पावर 10W-40W40W-120W120W-300W+इनपुट वोल्टेज 12V-24V DC45-52V DC48V DC या AC 85-265VLED करंट प्रति चैनल350mA-700mA700mA-1500mA1500mA-2800mACवर्तमान विचलन±5%±2%±1%पावर रूपांतरण दक्षता>85%>90%>93%
वाणिज्यिक रोपण प्रकाश पीसीबीए विनिर्देशों से प्राप्त पावर रेंज।
भौतिक एवं तापीय विशिष्टताएँ
पैरामीटर FR4 मानक एल्यूमिनियम एमसीपीसीबीकॉपर एमसीसीपीसीथर्मल कंडक्टिविटी0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·Kकॉपर वजन1 oz1-2 oz2-3 ozलेयर काउंट2-4 परतें1-2 परतें1-2 परतेंअधिकतम ऑपरेटिंग तापमान130°C (Tg)60°C सतह70°C सतहविशिष्ट अनुप्रयोग कम-शक्ति (<30W) अधिकांश व्यावसायिक लाइटें अत्यधिक उच्च-शक्ति
बागवानी अनुप्रयोगों के लिए पीसीबी विनिर्माण मानकों पर आधारित।
पीसीबी सामग्री चयन: विश्वसनीयता के लिए महत्वपूर्ण
पीसीबी सामग्री का चुनाव सीधे रोपण के हल्के जीवनकाल और प्रदर्शन को निर्धारित करता है।
एल्यूमिनियम एमसीपीसीबी (रोपण रोशनी के लिए सबसे आम)
वाणिज्यिक रोपण प्रकाश पीसीबीए में एल्युमीनियम एमसीपीसीबी का हिस्सा 80% से अधिक है। वे थर्मल प्रदर्शन और लागत का सर्वोत्तम संतुलन प्रदान करते हैं।
पैरामीटरमानक एल्युमीनियमउच्च-प्रदर्शन एल्युमीनियमथर्मल चालकता1-3 W/m·K5-9 W/m·Kडाइइलेक्ट्रिक परत की मोटाई50-100µm75-150µmब्रेकडाउन वोल्टेज2-3 kV3-5 kVलागत प्रति वर्ग मीटर (थोक)~$30~$50
एल्युमीनियम कब चुनें:अधिकांश व्यावसायिक रोपण लाइटें 40W से 200W तक होती हैं। 1-3 W/m·K एल्यूमीनियम पीसीबी मानक एलईडी घनत्व के लिए पर्याप्त है।
FR4 (लागत-संवेदनशील या कम-शक्ति)
FR4 रोपण प्रकाश PCBAs केवल इसके लिए उपयुक्त हैं:
- 30W के तहत कम-शक्ति वाले फिक्स्चर
- बाहरी हीटसिंक के साथ डिजाइन
- अल्पकालिक या शौकिया अनुप्रयोग
सीमा:FR4 गर्मी को प्रभावी ढंग से नष्ट नहीं कर सकता। एलईडी जंक्शन का तापमान समकक्ष एल्यूमीनियम एमसीपीसीबी डिजाइनों की तुलना में 15-25 डिग्री सेल्सियस अधिक बढ़ जाता है।
सिरेमिक पीसीबीए (प्रीमियम / उच्च-विश्वसनीयता)
सिरेमिक सब्सट्रेट (एल्यूमिना या एल्यूमीनियम नाइट्राइड) ढांकता हुआ परत को पूरी तरह से खत्म कर देते हैं, जिससे 20-200+ W/m·K की तापीय चालकता प्राप्त होती है।
इसके लिए सर्वोत्तम:अत्यधिक उच्च-शक्ति घनत्व (>3 W/cm²) या पूर्ण विश्वसनीयता की आवश्यकता वाले अनुप्रयोग।
सतत संचालन के लिए थर्मल प्रबंधन
प्लांटिंग लाइटें प्रतिदिन 12-16 घंटे, प्रति वर्ष 365 दिन चलती हैं। थर्मल प्रबंधन #1 विश्वसनीयता कारक है।
थर्मल पथ अनुकूलन
अंगूठे का नियम:एलईडी जंक्शन तापमान में प्रत्येक 10°C की कमी के लिए, जीवनकाल दोगुना हो जाता है।
डिजाइन तत्व आवश्यकता सत्यापन विधि एलईडी पैड के तहत थर्मल विअस, प्रति एलईडी न्यूनतम 9 विअस (0.3 मिमी व्यास) <25% सतह का तापमान (पूरे लोड पर) 60 डिग्री सेल्सियस से नीचे (एलईडी पैड क्षेत्र) थर्मल इमेजिंग
थर्मल इंटरफ़ेस सामग्री (TIM)
एमसीपीसीबी और फिक्सचर हीटसिंक के बीच:
- आवश्यक TIM:सिलिकॉन या सिरेमिक थर्मल पैड (न्यूनतम 3 W/m·K)
- मोटाई:0.5 मिमी से 1.5 मिमी
- संपीड़न:वायु अंतराल को खत्म करने के लिए 20-30%
वर्तमान निशानों के लिए तांबे का वजन
वर्तमान प्रति ट्रेस न्यूनतम तांबे का वजन अनुशंसित तांबे का वजन <500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz सोल्डर ओपनिंग के साथ3A+2 oz समानांतर निशान के साथ3 oz
बागवानी प्रकाश व्यवस्था के लिए IPC-2221 वर्तमान क्षमता मानकों पर आधारित।
स्पेक्ट्रम डिजाइन और तरंग दैर्ध्य नियंत्रण
पौधों को विभिन्न विकास चरणों के लिए विशिष्ट प्रकाश स्पेक्ट्रा की आवश्यकता होती है। पीसीबीए को इन तरंग दैर्ध्य को सटीकता के साथ वितरित करना होगा।
रोशनी लगाने के लिए मानक तरंग दैर्ध्य
तरंग दैर्ध्य रंग फ़ंक्शन एलईडी चिप प्रकार 450-460 एनएम रॉयल ब्लू वनस्पति विकास, क्लोरोफिल अवशोषण नीला एलईडी 660-665 एनएम गहरा लाल फूल, फल, फोटोमोर्फोजेनेसिस लाल एलईडी 730-740 एनएम सुदूर लाल एमर्सन प्रभाव, फूल दीक्षा सुदूर लाल एलईडी 3000K-5000 K सफेद पूर्ण स्पेक्ट्रम, दृश्य आराम सफेद एलईडी
लाल: नीला अनुपात अनुशंसाएँ
पौधे का प्रकार अनुशंसित लाल: नीला अनुपात नोट पत्तेदार साग (सलाद, पालक) 3:1 से 4:1 सघन वृद्धि के लिए अधिक नीला फल देने वाले पौधे (टमाटर, मिर्च)5:1 से 9:1 फूल/फल के विकास के लिए अधिक लाल जड़ी बूटी (तुलसी, सीताफल)4:1 से 6:1संतुलित स्पेक्ट्रम पूर्ण-चक्र भांग4:1 (सब्जी) से 8:1 (फूल)समायोज्य स्पेक्ट्रम पसंदीदा
उद्योग स्रोतों से बागवानी एलईडी डिजाइन दिशानिर्देशों के आधार पर।
तरंग दैर्ध्य स्थिरता के लिए वर्तमान नियंत्रण
एलईडी तरंग दैर्ध्य वर्तमान भिन्नता के साथ बदलता है। वर्णक्रमीय सटीकता बनाए रखने के लिए:
- अधिकतम वर्तमान विचलन:सभी एलईडी स्ट्रिंग्स में ±2%
- अनुशंसित विचलन:प्रीमियम डिज़ाइन के लिए ±1%
- मापन विधि:सीरीज रेसिस्टर वोल्टेज ड्रॉप या इनलाइन करंट मीटर

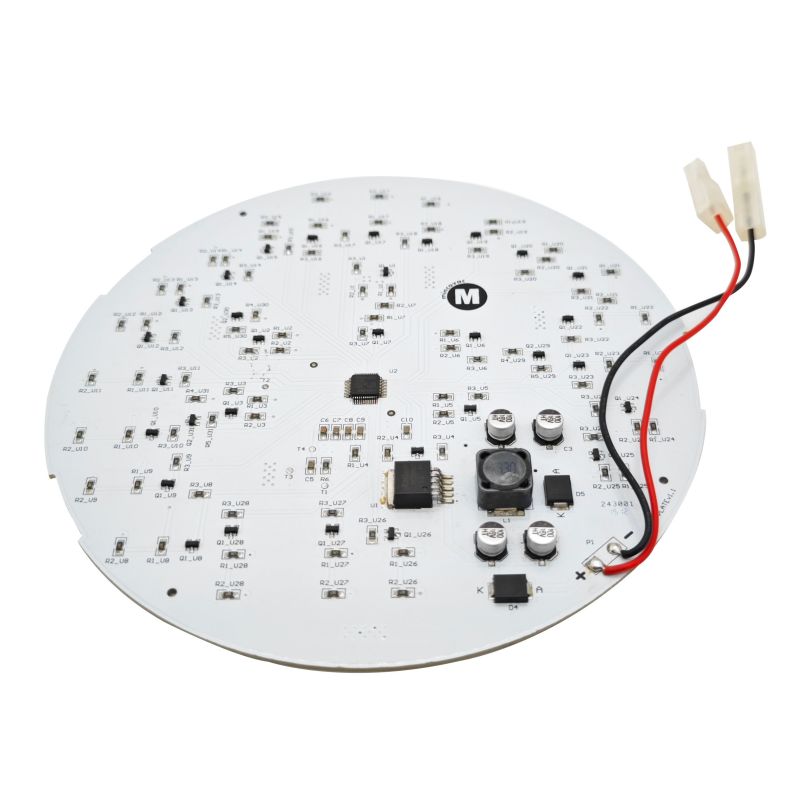

ड्राइवर टोपोलॉजी और सर्किट डिजाइन
लगातार चालू बनाम लगातार वोल्टेज
रोपण प्रकाश पीसीबीए की आवश्यकता हैलगातार चालू ड्राइवस्थिर तरंग दैर्ध्य बनाए रखने और थर्मल पलायन को रोकने के लिए प्रत्येक एलईडी स्ट्रिंग के लिए।
टोपोलॉजीफायदों के लिए सर्वोत्तमनुकसानरैखिक स्थिर धाराकम शक्ति (<30W)सरल, कम ईएमआईउच्च वोल्टेज ड्रॉपबक कनवर्टर परअक्षममध्यम शक्ति (30-100W),विन>वीएफकुशल (90-95%)प्रारंभ करनेवाला, स्विचिंग शोर की आवश्यकता हैवीएफ>विनस्टेप-अप क्षमता के साथ एलईडी स्ट्रिंग्स को बढ़ावा देनाउच्च घटक गणनामल्टी-चैनल निरंतर वर्तमानउच्च शक्ति (>100W), ट्यून करने योग्य स्पेक्ट्रम व्यक्तिगत चैनल नियंत्रण, उच्च दक्षता कॉम्प्लेक्स, उच्च लागत
सुरक्षा सर्किट की आवश्यकता
सुरक्षा प्रकारघटक विशिष्टतारिवर्स पोलरिटी शोट्की डायोड या पी-एफईटीइनपुट पर नकारात्मक वोल्टेज को रोकता हैओवरवोल्टेजटीवीएस डायोड1.2x अधिकतम इनपुट पर क्लैंपओवर-वर्तमान (प्रति चैनल)पीटीसी फ्यूज या सेंस रेसिस्टर + कटऑफ1.3x नाममात्र वर्तमान पर ट्रिपईएसडी सुरक्षाइनपुट पर जेनर डायोड±8kV न्यूनतम
ग्रो रूम के लिए पर्यावरण संरक्षण
रोपण लाइटें उच्च आर्द्रता वाले वातावरण (60-90% आरएच) में काम करती हैं। विश्वसनीय संचालन के लिए नमी संरक्षण अनिवार्य है।
अनुरूप कोटिंग आवश्यकताएँ
कोटिंग का प्रकार, आवेदन के लिए सबसे अच्छा तरीका, पुनः कार्य करने की क्षमता, ऐक्रेलिक (एआर), सामान्य बागवानी, स्प्रे या डिप, आसान, सिलिकॉन (एसआर), अत्यधिक नमी, लचीला पीसीबी, चयनात्मक स्प्रे, मुश्किल, यूरेथेन (यूआर), खारा पानी या रासायनिक एक्सपोजर, स्प्रे, बहुत मुश्किल
न्यूनतम कोटिंग मोटाई:0.03मिमी (1.2मिल्स)
नमी संरक्षण चेकलिस्ट
- अनुरूप कोटिंगसभी सोल्डर जोड़ों और खुले तांबे पर
- पॉटिंगकनेक्टर्स और उच्च-वोल्टेज क्षेत्रों के लिए (चरम वातावरण के लिए वैकल्पिक)
- सीलबंद कनेक्टर(आउटडोर या उच्च आर्द्रता वाले ग्रीनहाउस के लिए न्यूनतम आईपी65)
- ENIG सतह खत्म(तांबे के क्षरण को रोकता है; HASL अनुशंसित नहीं है)
परिचालन पर्यावरण सीमाएँ
पैरामीटरइंडोर ग्रोग्रीनहाउसआउटडोरआर्द्रता रेंज40-70% RH60-90% RH10-100% RHतापमान रेंज15-30°C-5 से 40°C-20 से 50°Cन्यूनतम IP रेटिंगIP20 (इनडोर ड्राई)IP44 (स्पलैश)IP65 (वेदरप्रूफ)

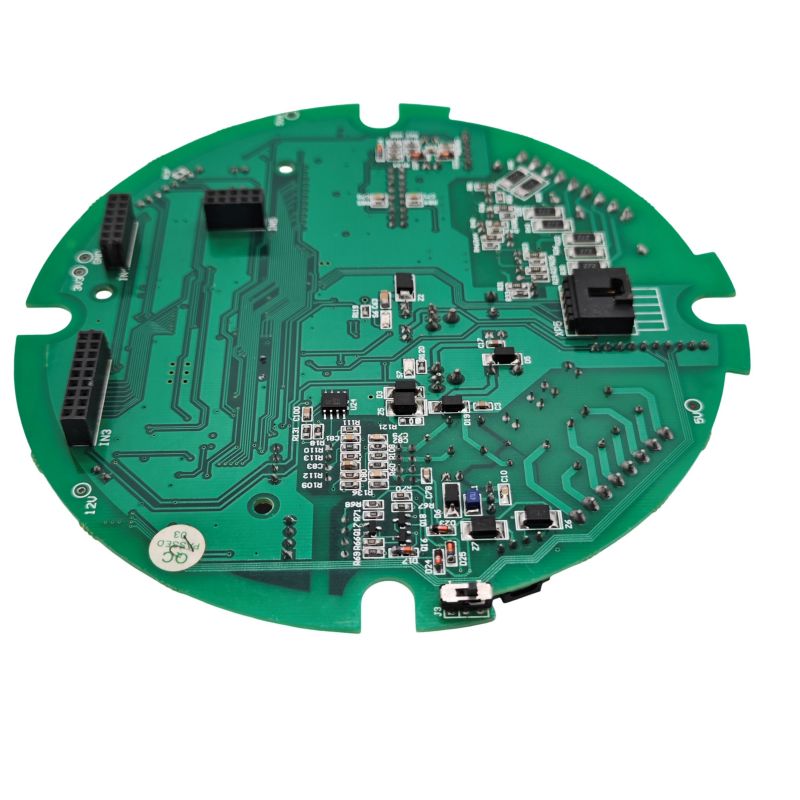

प्लांटिंग लाइट पीसीबीए लेआउट नियम
नियम 1: पावर और सिग्नल को अलग करें
- एसी/डीसी इनपुट सेक्शन को एलईडी ड्राइव ट्रेस से अलग रखें
- न्यूनतम क्रीपेज दूरी: उच्च-वोल्टेज और निम्न-वोल्टेज क्षेत्रों के बीच 3 मिमी
नियम 2: हाई-करंट लूप्स को छोटा करें
- एलईडी ड्राइवरों को यथासंभव एलईडी कनेक्टर्स के करीब रखें
- ईएमआई कम करने के लिए लूप एरिया को कम करें
नियम 3: एलईडी के लिए थर्मल पैड डिजाइन
- प्रत्येक एलईडी थर्मल पैड के लिए न्यूनतम 9 थर्मल विअस (0.3 मिमी) की आवश्यकता होती है
- सोल्डरेबिलिटी के लिए विअस को भरा और कैप किया जाना चाहिए
नियम 4: जमीन के लिए तांबा डालें
- परत 2 पर ठोस ग्राउंड प्लेन का उपयोग करें (2-परत एमसीपीसीबी के लिए, जमीन धातु कोर है)
- FR4 डिज़ाइन के लिए: न्यूनतम विभाजन के साथ समर्पित ग्राउंड परत
नियम 5: डेज़ी-चेन विद्युत वितरण
- लंबे रैखिक रोपण प्रकाश पीसीबीए (1500 मिमी तक) के लिए, रूट पावर एक केंद्रीय बस के रूप में ट्रेस होता है
- प्रत्येक एलईडी खंड को बस से फ़ीड करें, पिछले खंड के अंत से नहीं
विनिर्माण और संयोजन आवश्यकताएँ
लाइट पीसीबीए लगाने के लिए एसएमटी असेंबली विशिष्टताएं
पैरामीटरआवश्यकतासत्यापनसोल्डर पेस्टसीसा रहित (SAC305 या समान)RoHS अनुपालन
लाइट पीसीबीए लगाने के लिए गुणवत्ता परीक्षण
परीक्षणविधिपास/असफल मानदंडइन-सर्किट परीक्षण (आईसीटी)स्वचालित जांच स्थिरतासभी घटक मौजूद, सही मानएलईडी ध्रुवता जांचडायोड मोड या दृश्य निरीक्षण100% सही अभिविन्यासपूर्ण लोड पर थर्मल इमेजिंग1 घंटे के ऑपरेशन के बाद आईआर कैमराकोई हॉटस्पॉट नहीं >70°C (एलईडी पैड <60°C लक्ष्य)स्पेक्ट्रल सत्यापनस्पेक्ट्रोमीटर (0.1nm रिज़ॉल्यूशन)तरंग दैर्ध्य विचलन ≤±5nm से स्पेकबर्न-इन परीक्षण 24-48 घंटे पूर्ण शक्ति पर, कमरे का परिवेश, कोई एलईडी विफलता नहीं, कोई झिलमिलाहट नहीं
व्यावसायिक रोपण प्रकाश पीसीबीए उत्पादन के लिए, इन मापदंडों के 100% परीक्षण की सिफारिश की जाती है:
- एलईडी ध्रुवता जांच(स्वचालित ऑप्टिकल निरीक्षण)
- सोल्डर जोड़ की गुणवत्ता(सभी बिजली घटकों पर एओआई)
- खुला/लघु परीक्षण(फ्लाइंग प्रोब या बेड-ऑफ़-नेल्स)
- थर्मल सत्यापन(नमूना आधार, उत्पादन का 10%)
प्लांटिंग लाइट पीसीबीए अक्सर पूछे जाने वाले प्रश्न
Q1: प्रतिदिन 18 घंटे चलने वाली उच्च-शक्ति (200W+) प्लांटिंग लाइट के लिए सबसे अच्छी पीसीबी सामग्री कौन सी है?
ए:उच्च-शक्ति निरंतर संचालन के लिए,न्यूनतम 3 W/m·K तापीय चालकता के साथ एल्यूमीनियम MCPCBमानक विकल्प है. यहां वास्तविक फ़ील्ड डेटा पर आधारित निर्णय मैट्रिक्स है:
पावर स्तरअनुशंसित सामग्री थर्मल चालकताअपेक्षित जीवन काल40W-100WSमानक एल्युमीनियम MCPCB (1-2 W/m·K30,000-50,000 घंटे100W-200Wउच्च प्रदर्शन एल्यूमीनियम (3-5 W/m·K)3-5 W/m·K50,000-70,000 घंटे200W-300W+प्रीमियम एल्यूमीनियम (5-9 W/m·K) या कॉपर कोर5-9+ W/m·K70,000-100,000 घंटे
उच्च शक्ति के लिए एल्युमीनियम FR4 से अधिक क्यों:200W की रोपण लाइट महत्वपूर्ण गर्मी उत्पन्न करती है। FR4 में केवल 0.3-0.5 W/m·K की तापीय चालकता है, जो एक इन्सुलेटर के रूप में कार्य करता है। एलईडी जंक्शन का तापमान कुछ ही मिनटों में 100 डिग्री सेल्सियस से अधिक हो जाएगा, जिससे तेजी से लुमेन मूल्यह्रास (6 महीने के भीतर 30-50% हानि) हो जाएगा।
सिरेमिक पीसीबीए विकल्प:अत्यधिक विश्वसनीयता के लिए या जब पीसीबी का आकार गंभीर रूप से सीमित हो (उच्च शक्ति घनत्व> 3 डब्ल्यू/सेमी²), सिरेमिक सब्सट्रेट (एल्यूमिना या एल्यूमीनियम नाइट्राइड) ढांकता हुआ परत को पूरी तरह से खत्म कर देता है, जिससे 20-200+ डब्ल्यू/एम·के प्राप्त होता है। हालाँकि, लागत एल्यूमीनियम एमसीपीसीबी से 3-5 गुना अधिक है।
अधिकांश वाणिज्यिक उत्पादकों के लिए अंतिम पंक्ति:उच्च-प्रदर्शन एल्यूमीनियम MCPCB (5 W/m·K) 200W+ फिक्स्चर के लिए लागत और विश्वसनीयता का सर्वोत्तम संतुलन प्रदान करता है।
Q2: ट्रेस ओवरहीटिंग को रोकने के लिए मैं अपने प्लांटिंग लाइट पीसीबीए के लिए आवश्यक तांबे के वजन की गणना कैसे करूं?
ए:इन बागवानी-विशिष्ट दिशानिर्देशों के साथ IPC-2221 सूत्र का उपयोग करें। हाई-पावर प्लांटिंग लाइट में ट्रेस ओवरहीटिंग एक सामान्य विफलता मोड है।
चरण 1 - प्रति ट्रेस अपना अधिकतम करंट निर्धारित करें:
48V पर एक सामान्य 100W रोपण प्रकाश के लिए: करंट = 100W / 48V = 2.08A प्रति स्ट्रिंग
चरण 2 - अपना स्वीकार्य तापमान वृद्धि (ΔT) चुनें:
- 10°C वृद्धि:50,000+ घंटे के जीवन के लिए रूढ़िवादी (वाणिज्यिक के लिए अनुशंसित)
- 20°C वृद्धि:उपभोक्ता-ग्रेड के लिए स्वीकार्य
- 30°C वृद्धि:उच्च जोखिम---ट्रेस समय के साथ सोल्डर जोड़ों को कमजोर कर देगा
चरण 3 - करंट के आधार पर तांबे का वजन चुनें:
वर्तमान1 औंस तांबा आवश्यक चौड़ाई (ΔT=20°C)2 औंस तांबा आवश्यक चौड़ाई (ΔT=20°C)सिफारिश1A30 मिल्स (0.76mm)15 मिल्स (0.38mm)1 औंस स्वीकार्य2A70 मिल्स (1.78mm)35 मिल्स (0.89mm)2 औंस पसंदीदा3A120 मिल्स (3.05मिमी)60 मिल्स (1.52मिमी)2 आउंस न्यूनतम5ए220 मिल्स (5.59मिमी)110 मिल्स (2.79मिमी)3 आउंस अनुशंसित
चरण 4 - सरलीकृत सूत्र का उपयोग करके गणना करें (बाहरी अंशों के लिए, 2 औंस तांबा):
चौड़ाई (मिल्स) = करंट (एम्प्स) × 35 (ΔT=20°C के लिए)
2.08ए के लिए उदाहरण: 2.08 × 35 = 73 मील (1.85 मिमी) न्यूनतम चौड़ाई
20% सुरक्षा मार्जिन जोड़ना:73 × 1.2 = 88 मील (2.23 मिमी)
प्रकाश पीसीबीए लगाने के लिए व्यावसायिक अनुशंसा:
- कम से कम 2 औंस तांबे का प्रयोग करें>1ए वाले सभी निशानों के लिए
- 3 औंस तांबे का प्रयोग करें>3ए वाले निशानों के लिए या जब बोर्ड पर स्थान सीमित हो
- सोल्डर मास्क खोलना जोड़ेंउच्च-वर्तमान निशानों पर---अतिरिक्त सोल्डर वर्तमान क्षमता को 20-40% तक बढ़ा देता है
सत्यापन विधि:प्रोटोटाइप असेंबली के बाद, पूर्ण लोड पर एक इन्फ्रारेड कैमरे के साथ ट्रेस तापमान को मापें। यदि कोई अंश 70°C से अधिक है, तो तांबे का वजन बढ़ाएँ या अंश को चौड़ा करें।
Q3: प्लांटिंग लाइट पीसीबीए में असमान प्रकाश उत्पादन या टिमटिमा का क्या कारण है, और मैं इसे कैसे ठीक करूं?
ए:असमान प्रकाश उत्पादन और झिलमिलाहट आमतौर पर इसके कारण होती हैसमानांतर एलईडी तारों के बीच वर्तमान बेमेलयाअपर्याप्त थोक क्षमता. यहाँ निदान अनुक्रम है:
मूल कारण 1 - समानांतर तारों में वर्तमान बेमेल (सबसे आम):
जब कई एलईडी तार एक एकल निरंतर वर्तमान चालक के समानांतर जुड़े होते हैं, तो आगे वोल्टेज (वीएफ) में छोटे अंतर के कारण एक स्ट्रिंग दूसरों की तुलना में अधिक धारा खींचती है। सबसे गर्म तार सबसे अधिक करंट खींचता है, और अधिक गर्म होता है (तापमान के साथ वीएफ गिरता है), और और भी अधिक करंट खींचता है--थर्मल रनवे।
समाधान:
- का उपयोग करोप्रति स्ट्रिंग अलग निरंतर वर्तमान ड्राइवर(उच्च-शक्ति के लिए पसंदीदा)
- या जोड़ेंप्रतिरोधों को संतुलित करना(0.5-2Ω) धारा को बराबर करने के लिए प्रत्येक स्ट्रिंग के साथ श्रृंखला में
- अवरोधक वाट क्षमता: P = I² × R (उदाहरण के लिए, 1A² × 1Ω = 1W अवरोधक)
मूल कारण 2 - ड्राइवर आउटपुट पर अपर्याप्त बल्क कैपेसिटेंस:
यदि आउटपुट कैपेसिटेंस बहुत छोटा है तो पल्स-चौड़ाई मॉड्यूलेटेड (पीडब्लूएम) डिमिंग दृश्यमान झिलमिलाहट पैदा करता है। एलईडी करंट प्रत्येक पीडब्लूएम चक्र के साथ बढ़ता और गिरता है।
पीडब्लूएम आवृत्ति न्यूनतम बल्क कैपेसिटेंस फ़्लिकर दृश्यता 100-200 Hz1000µF+ज्यादातर लोगों के लिए दृश्यमान500-1000 Hz470µFFफ़्लिकर कुछ द्वारा पता लगाया जा सकता है1000-4000 Hz100µFआम तौर पर झिलमिलाहट-मुक्त>4000 Hzआवश्यक नहींकोई दृश्यमान झिलमिलाहट नहीं
हल करना:एलईडी आउटपुट में 100-470µF इलेक्ट्रोलाइटिक कैपेसिटर, साथ ही उच्च-आवृत्ति फ़िल्टरिंग के लिए 10µF सिरेमिक कैपेसिटर जोड़ें।
मूल कारण 3 - एलईडी कनेक्शन पर खराब सोल्डर जोड़:
एलईडी पैड पर टूटा हुआ या ठंडा सोल्डर जोड़ रुक-रुक कर कनेक्शन बनाता है। बोर्ड के गर्म और ठंडा होने पर एलईडी टिमटिमा सकती है, मंद पड़ सकती है या पूरी तरह से ख़राब हो सकती है।
पता लगाने की विधि:
- जब लाइट चल रही हो तो प्रत्येक एलईडी को प्लास्टिक उपकरण से धीरे से टैप करें
- यदि झिलमिलाहट होती है, तो सोल्डर जोड़ को फिर से प्रवाहित करें
- एसएमटी एलईडी के लिए, पैड के चारों ओर दरारों के लिए आवर्धन के तहत निरीक्षण करें
मूल कारण 4 - अपर्याप्त ट्रेस चौड़ाई जिसके कारण वोल्टेज में गिरावट होती है:
उच्च-शक्ति तारों पर लंबे, संकीर्ण निशान वोल्टेज ड्रॉप पैदा करते हैं। ट्रेस के सबसे दूर वाले एलईडी को ड्राइवर के पास वाले एलईडी की तुलना में कम करंट प्राप्त होता है।
हल करना:
- वोल्टेज ड्रॉप की गणना करें: V_drop = I × R_trace
- 100मिलि (2.54मिमी) पर 2ए स्ट्रिंग के लिए 24 इंच से अधिक 1oz ट्रेस: आर ≈ 0.24Ω, वी_ड्रॉप ≈ 0.48वी
- यह स्वीकार्य हो सकता है. V_drop >0.5V के लिए, ट्रेस चौड़ाई बढ़ाएं या 2oz तांबे का उपयोग करें
त्वरित सत्यापन:प्रत्येक स्ट्रिंग में पहली एलईडी और आखिरी एलईडी पर वोल्टेज मापें। यदि अंतर 0.3V से अधिक है, तो ट्रेस डिज़ाइन को अपग्रेड करें।
प्लांटिंग लाइट पीसीबीए के लिए उत्पादन परीक्षण चेकलिस्ट
बड़े पैमाने पर उत्पादन के लिए रोपण प्रकाश पीसीबीए को मंजूरी देने से पहले, इन पांच परीक्षणों को सत्यापित करें:
| परीक्षा | तरीका | उत्तीर्ण/असफल मानदंड |
|---|---|---|
| स्पेक्ट्रल आउटपुट | क्षेत्र या स्पेक्ट्रोमीटर को एकीकृत करना | लक्ष्य से तरंग दैर्ध्य विचलन ≤±5nm |
| ऊष्मीय प्रदर्शन | पूर्ण लोड पर 1 घंटे के बाद आईआर कैमरा | कोई बिंदु नहीं >70°C; एलईडी पैड <60°C |
| वर्तमान शेष | प्रत्येक समानांतर स्ट्रिंग में करंट मापें | तारों के बीच विचलन <5% |
| आर्द्रता प्रतिरोध | 48 घंटों के लिए 40 डिग्री सेल्सियस पर 85% आरएच, संचालित | कोई क्षरण नहीं, कोई झिलमिलाहट नहीं, कोई विफलता नहीं |
| जीवनकाल सत्यापन (त्वरित) | 85°C/85% RH, 1000 घंटे (THB परीक्षण) | लुमेन मूल्यह्रास <10% |
वाणिज्यिक ऑर्डर के लिए:थर्मल इमेजिंग रिपोर्ट और वर्णक्रमीय सत्यापन डेटा सहित पीपीएपी (उत्पादन भाग अनुमोदन प्रक्रिया) दस्तावेज़ का अनुरोध करें।
सारांश: विश्वसनीय प्लांटिंग लाइट पीसीबीए चेकलिस्ट
अधिकांश के लिए डिज़ाइन तत्व आवश्यकतापीसीबी सामग्री एल्यूमिनियम एमसीपीसीबी (1-9 डब्लू/एम·के); केवल कम पावर के लिए FR4 (<30W) पावर ट्रेस के लिए तांबे का वजन न्यूनतम 2 औंस; सिग्नल थर्मल प्रबंधन के लिए 1 औंस प्रति एलईडी 9+ थर्मल विअस; पीसीबीए और हीटसिंक के बीच टीआईएम; सतह का तापमान <60°Cस्पेक्ट्रम नियंत्रणलाल (660एनएम), नीला (450एनएम); फसल पर आधारित अनुपात; वर्तमान विचलन <±2% ड्राइवर टोपोलॉजी प्रति स्ट्रिंग निरंतर वर्तमान; स्पेक्ट्रम ट्यूनिंग, नमी संरक्षण, कंफर्मल कोटिंग (ऐक्रेलिक या सिलिकॉन) के लिए अलग ड्राइवर चैनल; ENIG सतह खत्म; सीलबंद कनेक्टरवर्तमान संतुलन, समानांतर स्ट्रिंग के लिए अलग ड्राइवर या संतुलन प्रतिरोधक
एक विश्वसनीय रोपण प्रकाश पीसीबीए उचित थर्मल प्रबंधन (एल्यूमीनियम एमसीपीसीबी, 2+ औंस तांबा, थर्मल विअस), सटीक स्पेक्ट्रम नियंत्रण (निरंतर वर्तमान ड्राइव, तरंग दैर्ध्य विचलन ≤±5nm), और पर्यावरण संरक्षण (अनुरूप कोटिंग, सीलबंद कनेक्टर) को जोड़ती है। सबसे आम क्षेत्र विफलताएं--असमान प्रकाश उत्पादन, टिमटिमाना, और समय से पहले एलईडी विफलता---अपर्याप्त थर्मल डिजाइन या समानांतर तारों के बीच वर्तमान बेमेल का पता लगाना। वाणिज्यिक बढ़ते वातावरण में 50,000+ घंटे के संचालन को प्राप्त करने के लिए 2 औंस तांबे, प्रति चैनल अलग निरंतर वर्तमान ड्राइवर और थर्मल सत्यापन परीक्षण को प्राथमिकता दें।
