उपभोक्ता इलेक्ट्रॉनिक्स और पीसीबी निर्माण में 20 वर्षों के अनुभव के साथ, मैंने हजारों सीलिंग लाइट असेंबलियों की समीक्षा की है। यह मार्गदर्शिका सामग्री चयन, थर्मल प्रबंधन, ड्राइवर टोपोलॉजी और सीलिंग लाइट पीसीबीए डिज़ाइन के लिए विशिष्ट अनुपालन आवश्यकताओं को शामिल करती है।
सीलिंग लाइट पीसीबीए को क्या करना चाहिए
एक सीलिंग लाइट पीसीबीए (प्रिंटेड सर्किट बोर्ड असेंबली) एलईडी प्रकाश स्रोत को नियंत्रित और शक्ति प्रदान करती है। एक नंगे पीसीबी के विपरीत, एक पीसीबीए में बोर्ड पर सोल्डर किए गए सभी घटक शामिल होते हैं --- एलईडी, ड्राइवर, रेसिस्टर्स, कैपेसिटर और कनेक्टर।
सीलिंग लाइट पीसीबीए के प्राथमिक कार्य:
- एसी-टू-डीसी रूपांतरण (यदि एकीकृत ड्राइवर):LED के लिए 110-277V AC को लो-वोल्टेज DC में परिवर्तित करता है
- लगातार चालू विनियमन:इनपुट वोल्टेज में उतार-चढ़ाव के बावजूद स्थिर एलईडी करंट बनाए रखता है
- थर्मल प्रबंधन:समयपूर्व विफलता को रोकने के लिए एलईडी जंक्शनों से गर्मी को दूर रखता है
- डिमिंग नियंत्रण (वैकल्पिक):दीवार डिमर्स के साथ इंटरफेस (0-10V, TRIAC, या PWM)
नंगे पीसीबी से अंतर:एक नंगे पीसीबी में तांबे के निशान और पैड होते हैं लेकिन कोई घटक नहीं होता है। एक पीसीबीए पूरी तरह से असेंबल किया गया है और लाइट फिक्स्चर में स्थापित करने के लिए तैयार है।
मुख्य तकनीकी विशिष्टताएँ
इनपुट पावर पैरामीटर्स
पैरामीटरमानक रेंजउच्च-प्रदर्शन रेंजइनपुट वोल्टेज (AC)110-120V (US) या 220-240V (EU)90-277V (यूनिवर्सल)इनपुट फ्रीक्वेंसी50/60 Hz50/60 Hzपावर फैक्टर (PF)>0.70 (उपभोक्ता)>0.90 (वाणिज्यिक)कुल हार्मोनिक विरूपण (टीएचडी) <20% <15% (डीएलसी आवश्यकता) सर्ज प्रोटेक्शन 1 केवी (बेसिक) 2-4 केवी (वाणिज्यिक)
एनर्जी स्टार और डीएलसी मानकों के अनुसार पावर फैक्टर और टीएचडी आवश्यकताएँ।
एलईडी आउटपुट विशिष्टताएँ
पैरामीटर कम पावरमध्यम पावरउच्च पावरकुल लुमेन आउटपुट800-1500 एलएम (60W तापदीप्त की जगह)1500-3000 एलएम3000-5000 एलएम+एलईडी की संख्या18-4848-100100-200+एलईडी करंट50-150 एमए150-300 एमए300-700 कुल पावर8-15W15-30W30-60W
भौतिक विशिष्टताएँ
पैरामीटरFR4 मानकएल्यूमीनियम MCPCBबोर्ड आकारगोल, चौकोर, या कस्टमगोल, चौकोर, या कस्टमव्यास (सामान्य दौर)100मिमी से 300मिमी100मिमी से 300मिमीतांबा वजन1 औंस (सिग्नल), 2 औंस (पावर)1-2 औंसपरत गणना2 परतें (सबसे आम)1-2 परतें तापीय चालकता0.3-0.5 W/m·K1-9 डब्ल्यू/एम·के
पीसीबी सामग्री चयन: एफआर4 बनाम एल्युमीनियम एमसीपीसीबी
सीलिंग लाइट पीसीबीए डिजाइन में एफआर4 और एल्यूमीनियम एमसीपीसीबी (मेटल कोर पीसीबी) के बीच चुनाव सबसे महत्वपूर्ण निर्णय है।
तुलना तालिका
विशेषताFR4 PCBAAएल्यूमीनियम MCPCBथर्मल चालकताखराब (0.3-0.5 W/m·K)अच्छा से उत्कृष्ट (1-9 W/m·K)वजनहल्कामध्यमलागत (कम मात्रा)कममध्यम (FR4 से 30-50% अधिक)150mA30,000-40,000 घंटे50,000+ घंटे पर LED का जीवनकालसर्वश्रेष्ठ अनुप्रयोग कम-शक्ति (<12W), बदली जाने योग्य बल्ब, मध्यम से उच्च-शक्ति छत फिक्स्चर
निर्णय मैट्रिक्स
सीलिंग लाइट पावर अनुशंसित पीसीबीए सामग्री कारण 5W-12W (छोटा फ्लश माउंट) FR4 (2-परत) कम लागत, स्वीकार्य गर्मी 12W-25W (मानक छत) एल्युमीनियम MCPCB (1-2 W/m·K) थर्मल प्रबंधन महत्वपूर्ण25W-50W (बड़े पैनल) उच्च-प्रदर्शन एल्यूमीनियम (3-5 W/m·K) LED को ओवरहीटिंग से बचाता है50W+ (वाणिज्यिक) विश्वसनीयता के लिए प्रीमियम एल्युमीनियम (5-9 W/m·K) या कॉपर कोर अनिवार्य है
अंगूठे का नियम:15W से ऊपर की छत रोशनी के लिए, एल्यूमीनियम MCPCB का उपयोग करें। FR4 हीट बिल्डअप के कारण समय से पहले एलईडी विफलता का कारण बनेगा।
सीलिंग लाइट पीसीबीए के लिए ड्राइवर टोपोलॉजी

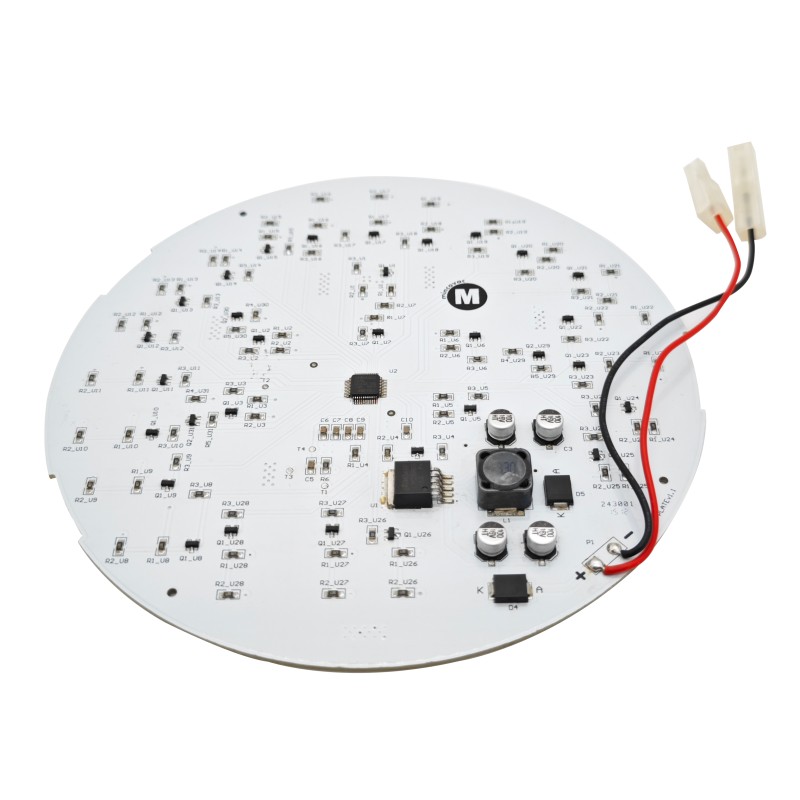

सीलिंग लाइट पीसीबीए दो मुख्य ड्राइवर आर्किटेक्चर का उपयोग करते हैं: एकीकृत (एक ही बोर्ड पर घटक) या रिमोट (अलग ड्राइवर बोर्ड)।
इंटीग्रेटेड बनाम रिमोट ड्राइवर
पहलूएकीकृत ड्राइवर (सीओबी या रैखिक) रिमोट ड्राइवर (अलग बोर्ड) ड्राइवर का स्थान एलईडी के समान पीसीबीए पर अलग बोर्ड, तारों से जुड़ा विशिष्ट शक्ति 5W-25W15W-100W+दक्षता80-88%85-93% झिलमिलाहट प्रदर्शन सरल रैखिक ड्राइवरों के साथ खराब हो सकता है उचित फ़िल्टरिंग के साथ उत्कृष्ट डिमिंग संगतता सीमित (केवल TRIAC) चौड़ा (0-10V, TRIAC, DALI) लागत कम (एकल बोर्ड) अधिक (दो बोर्ड) लागत-संवेदनशील, गैर-डिमिंग फिक्स्चर के लिए सर्वोत्तम, वाणिज्यिक, डिममेबल, उच्च शक्ति
लगातार चालू बनाम लगातार वोल्टेज
फायदे, नुकसान के लिए ड्राइवर प्रकार, निरंतर करंट (सीसी), डायरेक्ट-ड्राइव एलईडी स्ट्रिंग्स, सरल, कम घटक, एलईडी गिनती ड्राइवर वोल्टेज से मेल खाना चाहिए, लगातार वोल्टेज (सीवी), कई बोर्डों के साथ मॉड्यूलर फिक्स्चर, मानक 12 वी / 24 वी, विस्तार करने में आसान, अलग वर्तमान-सीमित प्रतिरोधों की आवश्यकता होती है
सीलिंग लाइट पीसीबीए के लिए सिफ़ारिश:एकीकृत डिज़ाइन के लिए निरंतर चालू ड्राइवर टोपोलॉजी का उपयोग करें। यह अतिरिक्त प्रतिरोधों के बिना स्थिर एलईडी करंट प्रदान करता है।
सीलिंग लाइट पीसीबीए के लिए थर्मल प्रबंधन
गर्मी एलईडी जीवनकाल का प्राथमिक दुश्मन है। एलईडी जंक्शन तापमान में प्रत्येक 10°C की कमी के लिए, जीवनकाल दोगुना हो जाता है।
थर्मल पथ डिजाइन
सीलिंग लाइट पीसीबीए के लिए थर्मल पथ इस क्रम का अनुसरण करता है:
एलईडी जंक्शन → एलईडी थर्मल पैड → पीसीबीए कॉपर → ढांकता हुआ परत (एमसीपीसीबी) → एल्यूमीनियम बेस → फिक्स्चर हाउसिंग → कमरे की हवा
सबसे कमजोर कड़ी:ढांकता हुआ परत (तांबा सर्किट और एल्यूमीनियम बेस के बीच इन्सुलेशन)। मानक ढांकता हुआ में 1-3 W/m·K चालकता होती है। प्रीमियम डाइइलेक्ट्रिक 5-9 W/m·K तक पहुँच जाता है।
एलईडी पैड डिजाइन नियम
डिज़ाइन तत्व आवश्यकताएँ एलईडी के तहत थर्मल वियास 9-12 वाया (0.3 मिमी व्यास) प्रति हाई-पावर एलईडी वाया फिलिंग और कैप्ड (शीर्ष पर सोल्डरिंग की अनुमति देता है) कॉपर पैड का आकार न्यूनतम 2x एलईडी थर्मल पैड का आकार सोल्डर कवरेज थर्मल पैड क्षेत्र का 80-90% (एक्स-रे निरीक्षण) शून्य सहनशीलता पैड क्षेत्र का अधिकतम 25%
थर्मल सत्यापन
उत्पादन परीक्षण:असेंबली के बाद, सीलिंग लाइट को 1 घंटे तक पूरी शक्ति से चलाएं। इन्फ्रारेड कैमरे का उपयोग करके एलईडी पैड पर तापमान मापें।
तापमान (एलईडी पैड)ग्रेडअपेक्षित जीवनकाल<50°Cउत्कृष्ट70,000+ घंटे50-60°Cअच्छा50,000-70,000 घंटे60-70°Cस्वीकार्य30,000-50,000 घंटे>70°Cविफलता जोखिम<20,000 घंटे
सीलिंग लाइट पीसीबीए के लिए पीसीबी लेआउट नियम
नियम 1: सममित एलईडी प्लेसमेंट
हॉट स्पॉट को रोकने और समान प्रकाश वितरण सुनिश्चित करने के लिए पीसीबीए में समान रूप से एलईडी लगाएं। गोल छत रोशनी के लिए:
- एलईडी को संकेंद्रित वृत्तों में व्यवस्थित करें
- आसन्न एलईडी के बीच समान दूरी
- बोर्ड किनारे से लगातार दूरी बनाए रखें
नियम 2: लघु उच्च-वर्तमान निशान
उच्च-वर्तमान निशान (एलईडी पावर और ग्राउंड) यथासंभव छोटे और चौड़े होने चाहिए। आवश्यक चौड़ाई की गणना करें:
2 औंस तांबे के लिए, 20°C तापमान वृद्धि:
- चौड़ाई (मिल्स) = करंट (एम्प्स) × 35
उदाहरण: 300mA (0.3A) ट्रेस → 0.3 × 35 = 10.5 मिल्स (0.27 मिमी) न्यूनतम
50% सुरक्षा मार्जिन जोड़ें:300एमए ट्रेस के लिए 16 मिल्स (0.4मिमी) का उपयोग करें।
नियम 3: एसी और डीसी अनुभाग अलग करें
यदि PCBA में एक एकीकृत AC-DC कनवर्टर शामिल है:
- एसी इनपुट (हाई-वोल्टेज) को बोर्ड के एक किनारे पर रखें
- एसी और लो-वोल्टेज डीसी ट्रेस के बीच 3 मिमी क्रीपेज दूरी बनाए रखें
- यदि जगह की कमी है तो पीसीबी में भौतिक स्लॉट या खाई का उपयोग करें
नियम 4: जमीन के लिए तांबा डालें
एलईडी रिटर्न के लिए शीर्ष परत (एमसीपीसीबी, सर्किट परत के लिए) पर एक ठोस तांबे का उपयोग करें। इससे वोल्टेज ड्रॉप कम हो जाता है और गर्मी फैलने में सुधार होता है।
नियम 5: डेज़ी-चेन विद्युत वितरण
लंबी छत की रोशनी (रैखिक या आयताकार) के लिए, पिछली स्ट्रिंग के अंत से एलईडी को खिलाने के बजाय रूट पावर एक केंद्रीय बस के रूप में ट्रेस होती है।

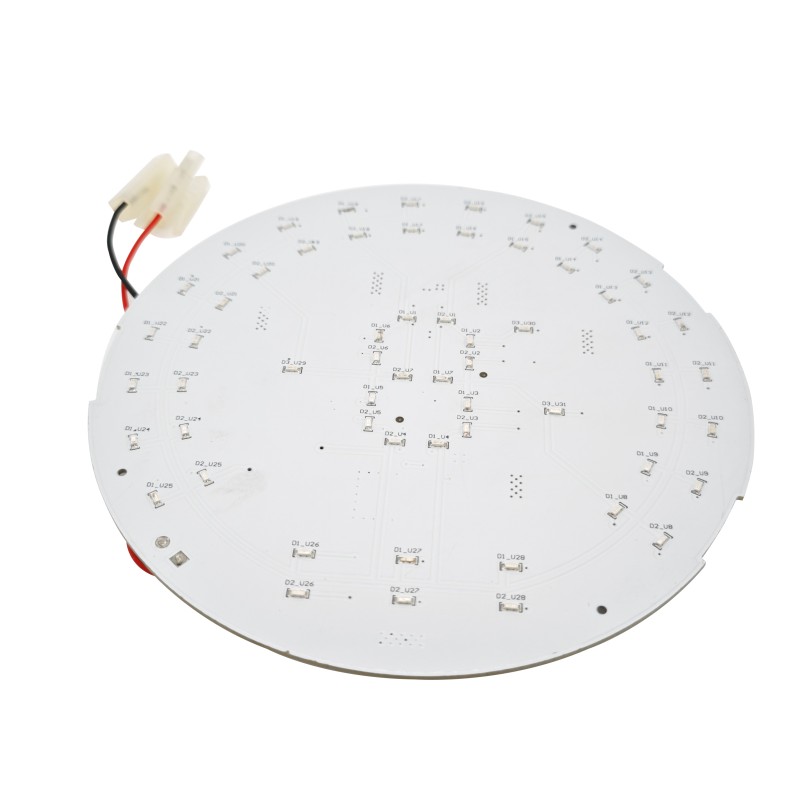

सीलिंग लाइट पीसीबीए लेआउट उदाहरण (गोल)
एक सामान्य गोल सीलिंग लाइट पीसीबीए (150 मिमी व्यास, 36 एलईडी) में यह परत स्टैक होती है:
लेयरफंक्शनकॉपर वेटटॉप (सर्किट लेयर)एलईडी पैड, निशान, ड्राइवर घटक2 ऑउंसडाइलेक्ट्रिक परतइलेक्ट्रिकल आइसोलेशन75-100 µmएल्यूमीनियम बेसहीट स्प्रेडिंग और मैकेनिकल सपोर्ट1.6मिमी मोटाईबॉटम (वैकल्पिक)केवल सेकेंडरी घटक या सोल्डर मास्कएन/ए
झिलमिलाहट और मंदता संबंधी विचार
झिलमिलाहट के कारण
एलईडी झिलमिलाहट तब होती है जब ड्राइवर आउटपुट करंट में महत्वपूर्ण तरंग होती है। सामान्य कारणों में:
- अपर्याप्त आउटपुट कैपेसिटेंसड्राइवर में
- ख़राब TRIAC डिमर अनुकूलता(कैपेसिटिव लोड के साथ अग्रणी धार वाले डिमर्स)
- कम आवृत्ति वाली पीडब्लूएम डिमिंग(<1 किलोहर्ट्ज़)
झिलमिलाहट मेट्रिक्स
MetricGoodAcceptablePoorPercent झिलमिलाहट (100 हर्ट्ज)<10%10-30%>30% झिलमिलाहट सूचकांक<0.10.1-0.3>0.3 झिलमिलाहट आवृत्ति>1 kHz100-1000 हर्ट्ज<100 हर्ट्ज
झिलमिलाहट कम करने की तकनीकें
तकनीकप्रभावलागत प्रभावबल्क आउटपुट कैपेसिटर जोड़ें (100-470μF)100-120 हर्ट्ज तरंग कम करें ($0.10-0.30)पीडब्लूएम डिमिंग फ्रीक्वेंसी को >4 kHz तक बढ़ाएं दृश्यमान झिलमिलाहट को खत्म करेंकोई नहीं (फर्मवेयर परिवर्तन)उच्च-पीएफ फ्लाईबैक या हिरन-बूस्ट टोपोलॉजी का उपयोग करेंबेहतर वोल्टेज विनियमनमध्यम ($0.50-1.00)
अनुपालन और प्रमाणीकरण
बाज़ार द्वारा आवश्यक प्रमाणपत्र
बाजारप्रमाणन आवश्यकतायूएसएयूएल 1598 या यूएल 8750एलईडी ल्यूमिनेयरों के लिए सुरक्षाकनाडासीएसए सी22.2 नंबर 250.0प्रकाश जुड़नार के लिए सुरक्षाईयूसीई (एलवीडी, ईएमसी, आरओएचएस शामिल हैं)सुरक्षा, उत्सर्जन, खतरनाक पदार्थग्लोबलआईईसी 62031सामान्य प्रकाश व्यवस्था के लिए एलईडी मॉड्यूलऊर्जा दक्षता (यूएस)ऊर्जा स्टार या DLCरिबेट पात्रता, उपयोगिता आवश्यकताएँ
सामान्य अनुपालन परीक्षण
परीक्षण मानक मानदंड ढांकता हुआ शक्ति (हिपोट) UL 87501500V एसी 1 मिनट के लिए, कोई ब्रेकडाउन नहीं ग्राउंड निरंतरता UL 8750<0.1Ω ग्राउंड टर्मिनल और उजागर धातु के बीच ईएमआई (संचालित और विकिरणित) एफसीसी पार्ट 15 (यूएस) या एन 55015 (ईयू) निर्दिष्ट सीमा से नीचे पावर फैक्टर और टीएचडीएनर्जी स्टारपीएफ >0.90, टीएचडी <20% वाणिज्यिक के लिए
सीलिंग लाइट पीसीबीए अक्सर पूछे जाने वाले प्रश्न
Q1: क्या मैं 120V और 277V दोनों व्यावसायिक अनुप्रयोगों के लिए एक ही सीलिंग लाइट PCBA का उपयोग कर सकता हूँ?
ए:नहीं, यूनिवर्सल इनपुट ड्राइवर के बिना नहीं। यहाँ तकनीकी खराबी है:
120V AC के लिए विशेष रूप से डिज़ाइन किया गया PCBA लगभग 200V DC बस वोल्टेज (सुधार के बाद) के लिए रेटेड घटकों का उपयोग करता है। 277V AC पर, सुधारित DC बस लगभग 390V DC है। यह मानक 120V-रेटेड कैपेसिटर, MOSFETs और डायोड की वोल्टेज रेटिंग से अधिक है।
घटक वोल्टेज व्युत्पन्न आवश्यकताएँ:
घटक120V रेटिंग277V आवश्यक रेटिंगइनपुट कैपेसिटर200V400-450VMOSFET250-300V500-600VRरेक्टिफायर डायोड200V400VCरीपेज दूरी1.5mm3.0mm
यदि आपको दोनों वोल्टेज के लिए एकल पीसीबीए की आवश्यकता है:
- एक निर्दिष्ट करेंयूनिवर्सल इनपुट ड्राइवररेटेड 90-277V एसी
- न्यूनतम 400V डीसी बस के लिए रेटेड घटकों का उपयोग करें
- एसी लाइनों और लो-वोल्टेज सेक्शन के बीच 3 मिमी के लिए पीसीबी क्रीपेज डिज़ाइन करें
- घटक लागत 10-20% अधिक होने की उम्मीद है
विकल्प:दो PCBA वेरिएंट बनाएं---एक 120V (कम लागत) के लिए और एक 277V (उच्च वोल्टेज रेटिंग) के लिए। व्यावसायिक प्रकाश निर्माण में यह आम बात है।
Q2: मैं यह कैसे सुनिश्चित करूँ कि मेरी सीलिंग लाइट PCBA TRIAC वॉल डिमर के साथ ठीक से काम करे?
ए:सीलिंग लाइट पीसीबीए डिजाइनरों के लिए टीआरआईएसी डिमर अनुकूलता एक आम चुनौती है। यहाँ इंजीनियरिंग दृष्टिकोण है:
समस्या:TRIAC डिमर्स को तापदीप्त बल्बों (प्रतिरोधक भार) के लिए डिज़ाइन किया गया था। एल ई डी एक प्रतिक्रियाशील भार प्रस्तुत करते हैं जो टीआरआईएसी के खराब होने का कारण बन सकता है, जिससे झिलमिलाहट, फ्लैशिंग या 30% से कम मंद होने में विफलता हो सकती है।
समाधान 1 - ब्लीडर अवरोधक (निष्क्रिय):
AC इनपुट पर एक ब्लीडर रेसिस्टर (10-50 kΩ, 1-2W) जोड़ें। यह प्रत्येक आधे-चक्र के दौरान TRIAC को ठीक से संचालित करने के लिए पर्याप्त करंट (5-15 mA) खींचता है।
परिणाम:लो-एंड डिमिंग में सुधार करता है (आमतौर पर न्यूनतम 10-15%)। 1-2W अतिरिक्त हानि जोड़ता है।
समाधान 2 - सक्रिय ब्लीडर सर्किट (पसंदीदा):
एक सक्रिय ब्लीडर (IC-नियंत्रित) केवल तभी करंट खींचता है जब TRIAC अन्यथा विफल हो जाता है। दक्षता हानि शून्य के करीब है.
समाधान 3 - TRIAC-डिमिंग ड्राइवर IC निर्दिष्ट करें:
कई वाणिज्यिक एलईडी ड्राइवर आईसी में अंतर्निहित टीआरआईएसी डिमिंग डिटेक्शन और ब्लीडर नियंत्रण शामिल है। उदाहरणों में शामिल हैं:
- टीआई एलएम3447(TRIAC डिमेबल एलईडी ड्राइवर)
- एमपीएस MP4030(TRIAC डिमिंग प्राइमरी-साइड रेगुलेटर)
परीक्षण की आवश्यकता:कम से कम 5 अलग-अलग टीआरआईएसी डिमर मॉडल (ल्यूट्रॉन, लेविटन, लेग्रैंड) के साथ डिमिंग संगतता को सत्यापित करें। डिमर्स अपनी वर्तमान आवश्यकताओं को धारण करने में काफी भिन्न होते हैं।
फ़ील्ड विफलता संकेत:यदि छत की रोशनी 50% से कम होने पर टिमटिमाती या चमकती है, तो ब्लीडर सर्किट अपर्याप्त है।
Q3: सीलिंग लाइट पीसीबीए निर्माण में सबसे आम गुणवत्ता संबंधी समस्याएं क्या हैं?
ए:हजारों उत्पादन निरीक्षणों के आधार पर, ये पांच दोष 80% से अधिक सीलिंग लाइट पीसीबीए गुणवत्ता समस्याओं के लिए जिम्मेदार हैं।
दोष आवृत्तिमूल कारण का पता लगाने की विधिपुनर्कार्य लागतएलईडी टॉम्बस्टोनिंग1-5%एलईडी पैड पर असमान सोल्डर पेस्ट मात्राएओआईउच्च (एलईडी क्षतिग्रस्त)एलईडी के नीचे सोल्डर रिक्तियांरिफ्लोएक्स-रे निरीक्षण के दौरान सामान्य फंसी हुई फ्लक्स गैसेंकोई नहीं (शून्य <25% स्वीकार्य)रिवर्स पोलरिटी एलईडी0.5-2%फीडर या प्लेसमेंट त्रुटिदृश्य या एओआई (रंग/अंकन)बहुत अधिक (स्क्रैप) बोर्ड) ड्राइवर पर कोल्ड सोल्डर जोड़ IC1-3%अपर्याप्त रिफ्लो तापमानAOI या मैन्युअल निरीक्षणमध्यम (पुन: कार्य संभव)अपर्याप्त थर्मल पेस्ट (MCPCB)5-10%असंगत अनुप्रयोगपुल परीक्षण या थर्मल इमेजिंगकम (पेस्ट जोड़ें)
रोकथाम रणनीतियाँ:
एलईडी समाधि स्थल:
- स्टैंसिल एपर्चर का उपयोग करें जो एलईडी पैड से थोड़ा बड़ा हो (1:1.1 अनुपात)
- सुनिश्चित करें कि रीफ़्लो प्रोफ़ाइल का लिक्विडस (टीएएल) से ऊपर 60-90 सेकंड का समय है
रिवर्स पोलरिटी एलईडी:
- स्पष्ट ध्रुवता अंकन (एनोड/कैथोड) वाले एलईडी का उपयोग करें
- ध्रुवता जांच के साथ स्वचालित ऑप्टिकल निरीक्षण (एओआई) लागू करें
- फ्लाइंग प्रोब या बेड-ऑफ-नेल्स पर 100% ध्रुवीयता परीक्षण चलाएं
शीत सोल्डर जोड़:
- रिफ्लो पीक तापमान सत्यापित करें (सीसा रहित SAC305 के लिए 245-260°C)
- प्रोफाइलर से प्रतिदिन ओवन प्रोफ़ाइल की निगरानी करें (प्रति बैच केवल एक बार नहीं)
अपर्याप्त थर्मल पेस्ट (हीटसिंक के लिए एमसीपीसीबी):
- थर्मल पेस्ट के लिए स्टेंसिल या स्क्रीन प्रिंटिंग का उपयोग करें (मैनुअल एप्लिकेशन नहीं)
- लक्ष्य 0.3-0.5 मिमी पेस्ट मोटाई
- माउंटिंग के बाद कवरेज सत्यापित करें (थर्मल पेस्ट को किनारों को थोड़ा निचोड़ना चाहिए)
इनकमिंग सीलिंग लाइट पीसीबीए निरीक्षण के लिए गुणवत्ता नियंत्रण चेकलिस्ट:
निरीक्षण आइटम विधि स्वीकृति मानदंड एलईडी ध्रुवता दृश्य या एओआई 100% सही सोल्डर जोड़ (पावर घटक) एओआई कोई ब्रिजिंग नहीं, कोई अपर्याप्त सोल्डर एलईडी रिक्तियां वोल्टेज जांच
सीलिंग लाइट पीसीबीए विनिर्माण चेकलिस्ट
उत्पादन चरणआवश्यकतासत्यापनपीसीबी आने वाला निरीक्षणकोई वारपेज नहीं, सही मोटाई, ईएनआईजी फिनिश दृश्यमान और गेज माप सोल्डर पेस्ट प्रिंटिंगस्टेंसिल मोटाई 0.1-0.12 मिमी, एपर्चर संरेखण ±0.05 मिमीएसपीआई (सोल्डर पेस्ट निरीक्षण) पिक-एंड-प्लेसएलईडी प्लेसमेंट ±0.05 मिमी सटीकताएओआई प्लेसमेंट के बादरीफ्लो सोल्डरिंगपीक 245-260 डिग्री सेल्सियस, टीएएल 60-90 प्रति बैच सेकंड प्रोफाइलर डेटा थर्मल पेस्ट एप्लीकेशन 0.3-0.5 मिमी मोटाई, पूर्ण कवरेज वजन जांच + विजुअल हीट्सिंक माउंटिंग यूनिफॉर्म प्रेशर, कोई गैप नहीं स्क्रू टॉर्क स्पेसिफिकेशन इलेक्ट्रिकल टेस्ट ओपन/शॉर्ट, एलईडी ध्रुवता, वर्तमान माप स्वचालित परीक्षण स्थिरता
सारांश: अच्छी गुणवत्ता वाली सीलिंग लाइट पीसीबीए चेकलिस्ट
एक अच्छी गुणवत्ता वाली सीलिंग लाइट पीसीबीए लागत, थर्मल प्रदर्शन और अनुपालन को संतुलित करती है। मानक आवासीय फिक्स्चर (15-25W) के लिए, 2 औंस तांबे, निरंतर चालू चालक और 60 डिग्री सेल्सियस से कम एलईडी पैड तापमान के साथ एल्यूमीनियम एमसीपीसीबी लगातार 50,000+ घंटे का जीवनकाल प्राप्त करता है। वाणिज्यिक डिमेबल फिक्स्चर के लिए, TRIAC-संगत ड्राइवर आईसी और ब्लीडर सर्किट जोड़ें। सबसे आम विनिर्माण दोष---एलईडी टॉम्बस्टोनिंग, रिवर्स पोलरिटी, और ठंडे जोड़---एओआई निरीक्षण और नियंत्रित रिफ्लो प्रोफाइल के साथ रोके जा सकते हैं।
| डिज़ाइन तत्व | मांग |
|---|---|
| पीसीबी सामग्री | >15W के लिए एल्यूमिनियम एमसीपीसीबी; <12W के लिए FR4 स्वीकार्य |
| तांबे का वजन | पावर ट्रेस के लिए 2 औंस; सिग्नल के लिए 1 औंस |
| थर्मल प्रबंधन | प्रति एलईडी 9+ थर्मल विअस; पूरे लोड पर एलईडी पैड का तापमान <60°C |
| ड्राइवर टोपोलॉजी | लगातार चालू (एकीकृत या दूरस्थ) |
| झिलमिलाहट नियंत्रण | आउटपुट कैपेसिटेंस 100-470µF; यदि उपयोग किया जाए तो PWM डिमिंग >4 kHz |
| डिमिंग अनुकूलता | TRIAC के लिए ब्लीडर सर्किट; सर्वोत्तम परिणामों के लिए समर्पित डिमिंग आईसी |
| वेल्टेज रेटिंग | अधिकतम इनपुट वोल्टेज (120V या 277V या यूनिवर्सल) के लिए रेटेड घटक |
| प्रमाणपत्र | लक्ष्य बाजार के आधार पर यूएल या सीई; विज्ञापन के लिए एनर्जी स्टार |
| विनिर्माण निरीक्षण | एओआई (एलईडी ध्रुवता, सोल्डर जोड़), एक्स-रे (खालीपन), विद्युत परीक्षण |
