एयरोस्पेस इलेक्ट्रॉनिक्स और विफलता विश्लेषण में 20 वर्षों के अनुभव के साथ, मैंने विशिष्ट डिजाइन प्रथाओं का दस्तावेजीकरण किया है जो उड़ान-योग्य असेंबली को ग्राउंडेड हार्डवेयर से अलग करती है। यह मार्गदर्शिका विमान प्रकाश पीसीबीए के लिए सामग्री चयन, थर्मल प्रबंधन, प्रमाणन आवश्यकताओं और क्षेत्र-परीक्षणित मापदंडों को शामिल करती है।
विमान प्रकाश व्यवस्था के प्रकार
विमान की प्रकाश व्यवस्था अलग-अलग श्रेणियों में आती है, प्रत्येक में अद्वितीय पीसीबीए आवश्यकताएं होती हैं।
प्रकाश का प्रकार, फ़ंक्शन, ऑपरेशन मोड, महत्वपूर्ण आवश्यकता, नेविगेशन लाइट, स्थिति संकेत (लाल/हरा/सफ़ेद), निरंतर विश्वसनीयता, रंग सटीकता, टक्कररोधी लाइटें (स्ट्रोब), उच्च तीव्रता वाली फ़्लैशिंग, दोहरी स्ट्रोब पैटर्न, पीक करंट हैंडलिंग, समय परिशुद्धता, बीकन लाइट्स, इंजन/एयरफ़्रेम चेतावनी, 1 हर्ट्ज़ ब्लिंकिंग, थर्मल साइक्लिंग टिकाऊपन, लैंडिंग लाइट्स, लैंडिंग के दौरान रनवे रोशनी, ऑन-डिमांड उच्च पावरएक्सट्रीम लुमेन आउटपुट, गर्मी अपव्यय, केबिन/विंडो लाइट्स, यात्री माहौल, रीडिंगडिमेबल, कलर-ट्यूनएबलईएमआई अनुपालन, स्मूथ डिमिंग
मुख्य तकनीकी विशिष्टताएँ
पर्यावरण आवश्यकताएं
पैरामीटरविमान आंतरिक विमान बाहरी (विंग/टेल)ऑपरेटिंग तापमान-15°C से +70°C-55°C से +85°Cभंडारण तापमान-40°C से +85°C-55°C से +125°Cआर्द्रता0% से 95% गैर-संघनक0% से 100% संघनकऊंचाई (ऑपरेटिंग)40,000 फीट अधिकतम55,000 फीट अधिकतम कंपन (यादृच्छिक)0.2 ग्राम से 5 ग्राम आरएमएस5 ग्राम से 15 ग्राम आरएमएस
पावर इनपुट विशिष्टताएँ
पैरामीटर विशिष्ट मूल्य नोट्स प्राथमिक पावर 28 वी डीसी (नाममात्र) 18 वी से 32 वी रेंज प्रति एमआईएल-एसटीडी-704 एसी पावर (केबिन सिस्टम) 115 वी एसी / 400 हर्ट्ज फ्लोरोसेंट-आधारित सिस्टम के लिए पावर गुणवत्ता सहनशीलता ± 10% स्थिर, ± 20% क्षणिक वृद्धि सुरक्षा आवश्यक स्टैंडबाय करंट <100µA बाइट मेमोरी रिटेंशन के लिए

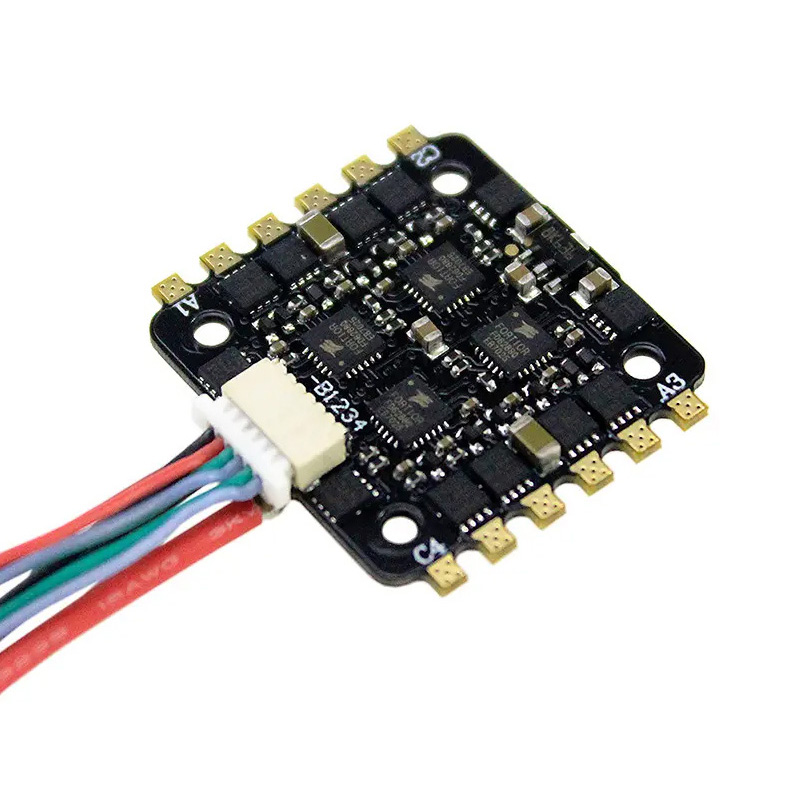

विमान प्रकाश पीसीबीए के लिए सामग्री चयन
कोर सामग्री: कार्बन कम्पोजिट या धातु कोर?
खराब तापीय चालकता और एलईडी घटकों के साथ सीटीई बेमेल के कारण विमान की रोशनी के लिए मानक FR4 शायद ही स्वीकार्य है।
सामग्रीथर्मल चालकतासीटीई (पीपीएम/डिग्री सेल्सियस)वजनअनुप्रयोगFR40.3-0.5 W/m·K14-17लाइटसिग्नल/नियंत्रण केवलएल्यूमीनियम MCPCB1.5-3 W/m·K23-25मध्यमसामान्य LED लाइटिंगकॉपर MCPCB200-400 W/m·K16-17भारीहाई-पावर बाहरी लाइटकार्बन क्लॉथ कोर175-300 W/m·K (XY)4-6.5बहुत हल्का प्रीमियम एयरोस्पेस
बाहरी प्रकाश व्यवस्था के लिए सिफ़ारिश:कार्बन-क्लॉथ कोर या कॉपर एमसीपीसीबी का उपयोग करें। एलईडी घटकों (6-7 पीपीएम/डिग्री सेल्सियस) से मेल खाने वाला सीटीई थर्मल साइकलिंग के दौरान सोल्डर जोड़ के कतरनी तनाव को -55 डिग्री सेल्सियस से +85 डिग्री सेल्सियस तक कम कर देता है।
तांबे का वज़न चयन
वर्तमान लोडआंतरिक प्रकाशबाहरी प्रकाशसिग्नल अंश (<100mA)0.5 औंस1 औंसएलईडी पावर (500mA-2ए)1 औंस से 2 औंस2 औंसस्ट्रोब/लैंडिंग (5ए-15ए)लागू नहीं3 औंस से 4 औंस
हाई-पावर एयरक्राफ्ट एलईडी पीसीबीए के लिए थर्मल प्रबंधन
तापीय चालकता आवश्यकताएँ
एमसीपीसीबी मानक एफआर-4 की लगभग 10 गुना तापीय चालकता प्रदान करते हैं, जो बेहतर गर्मी लंपटता, उज्जवल लुमेन आउटपुट और लंबे एलईडी जीवनकाल में तब्दील होता है।
अंगूठे का नियम:एलईडी जंक्शन तापमान में प्रत्येक 10°C की कमी के लिए, घटक का जीवनकाल दोगुना हो जाता है।
ढांकता हुआ परत विशिष्टताएँ
पैरामीटरमानक एमसीपीसीबीउच्च-प्रदर्शन एयरोस्पेसडाइलेक्ट्रिक सामग्रीएपॉक्सी सिरेमिक भराव के साथथर्मली प्रवाहकीय पॉलीमाइडथर्मल चालकता1-3 W/m·K5-10 W/m·Kडाइइलेक्ट्रिक मोटाई50-100µm75-150µmब्रेकडाउन वोल्टेज2-3 kV3-5 kV
एलईडी पैड के लिए थर्मल वाया रणनीति
PCBA पर प्रत्येक उच्च-शक्ति एलईडी के लिए:
- न्यूनतम 9 थर्मल वाया(0.3 मिमी व्यास) प्रति एलईडी पैड
- भरा हुआ और ढका हुआ वियाससोल्डरेबिलिटी के लिए आवश्यक है
- रिक्ति के माध्यम से:1.0 मिमी से 1.2 मिमी ग्रिड पैटर्न
- शून्य सहनशीलता:एक्स-रे पर 25% से कम पैड क्षेत्र दिखाई देता है

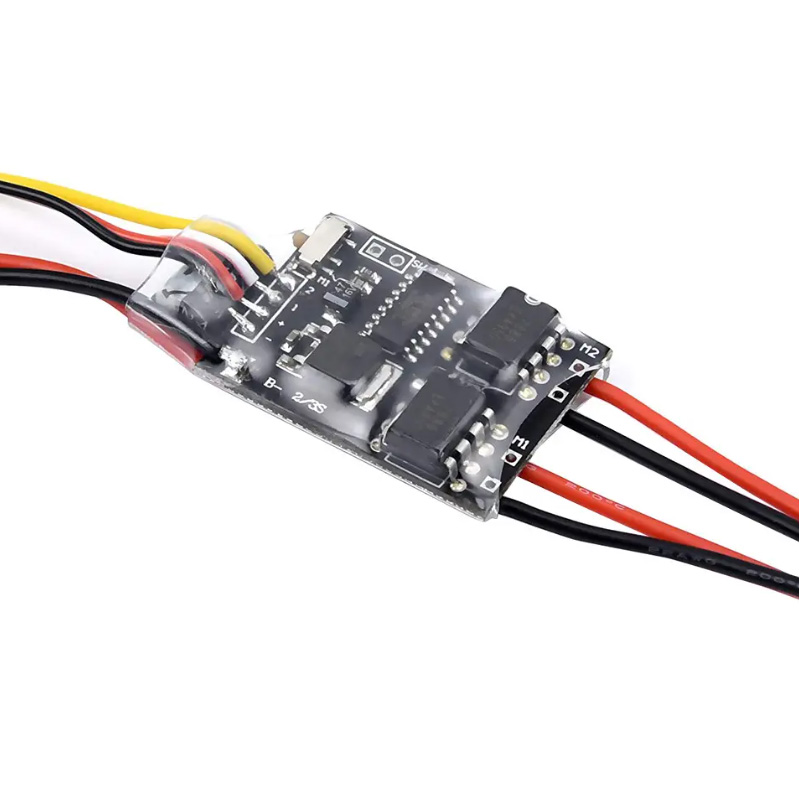

सर्किट टोपोलॉजी और नियंत्रण वास्तुकला
बाहरी प्रकाश नियंत्रण
आधुनिक विमान बाहरी प्रकाश व्यवस्था स्वतंत्र चैनल नियंत्रण के साथ प्रोग्रामयोग्य एलईडी ड्राइवरों का उपयोग करती है।
अनुशंसित वास्तुकला:
- I2C LED ड्राइवर IC (उदाहरण के लिए, LP5562 या समान) प्रोग्रामयोग्य अनुक्रम मेमोरी के साथ
- उच्च-वर्तमान एलईडी स्ट्रिंग्स के लिए बाहरी MOSFET चरण
- अलग I2C बसों के माध्यम से FMU अतिरेक समर्थन
प्रोग्रामयोग्य ड्राइवरों के लाभ:
- प्रोग्रामिंग के बाद प्रकाश अनुक्रम स्वायत्त रूप से चलते हैं
- सामान्य पलक झपकने के पैटर्न के लिए एफएमयू हस्तक्षेप की आवश्यकता नहीं है
- यदि एक एफएमयू विफल हो जाए तो गौरवपूर्ण गिरावट
आंतरिक केबिन प्रकाश व्यवस्था
विमान केबिन एलईडी प्रकाश व्यवस्था आमतौर पर व्यक्तिगत रूप से पता योग्य एलईडी-माइक्रोकंट्रोलर जोड़े का उपयोग करती है।
फीचर आवश्यकता नियंत्रण प्रोटोकॉल सीरियल बस पर पिक्सेल डेटा प्रत्येक एमसीयू-एलईडी जोड़ी को स्वतंत्र रूप से पता करने योग्य रंग नियंत्रण आरजीबी या आरजीबीडब्ल्यू प्रति फिक्स्चर डेटा दर एनीमेशन अनुक्रमों के लिए पर्याप्त विफलता मोड एकल एलईडी विफलता दूसरों को प्रभावित नहीं करती है
लचीला पीसीबीएघुमावदार धड़ सतहों के अनुरूप केबिन प्रकाश व्यवस्था के लिए अक्सर इसका उपयोग किया जाता है।
अंतर्निर्मित परीक्षण उपकरण (बीआईटीई)
विमान प्रकाश पीसीबीए में स्व-निदान क्षमताएं शामिल होनी चाहिए।
मॉनिटर किए गए पैरामीटर:
- इनपुट वोल्टेज और आवृत्ति (U_LINE, LINN_SYNC)
- तापमान (T_AMBIENT)
- लैंप/एलईडी स्थिति (विरासत प्रणालियों के लिए FILAMENT_DETECT)
- आउटपुट वोल्टेज और करंट
काटने की प्रतिक्रिया:
- गैर-वाष्पशील मेमोरी में लॉग दोष
- वैकल्पिक: असतत आउटपुट के माध्यम से सिग्नल विफलता
- यदि सुरक्षित है तो संचालन जारी रखें (सौंदर्यपूर्ण गिरावट)
ईएमआई और बिजली संरक्षण
बिजली संरक्षण आवश्यकताएँ
बाहरी विंग/पूंछ पर लगी रोशनी के लिए:
सुरक्षा तत्व विशिष्टता टीवीएस डायोड द्वि-दिशात्मक, बिजली तरंग के लिए रेटेड, प्राथमिक वृद्धि गिरफ्तारी के लिए स्पार्क गैप, सभी इनपुट लाइनों पर श्रृंखला प्रतिरोध 10Ω से 100Ω, ग्राउंड बॉन्ड, यूएल 467 रेटेड ग्राउंड लग
ईएमआई शमन
तकनीक अनुप्रयोग फेराइट बीड्स पावर इनपुट लाइनें रेगुलेटर इनपुट स्विच करने के लिए कॉमन मोड चोक, पीसीबीए और रिमोट एलईडी के बीच शील्डेड केबल, कॉपर पोर ग्राउंड प्लेन, ठोस वापसी पथ, न्यूनतम लूप
प्रमाणीकरण और अनुपालन
विमान प्रकाश पीसीबीए के लिए मुख्य मानक
मानकप्रयोज्यता आवश्यकताDO-160सभी हवाई उपकरणपर्यावरण और ईएमआई परीक्षणMIL-STD-704पावर इनपुट28V DC पावर गुणवत्ताMIL-P-55110 / IPC-6012PCB योग्यताक्लास 3/एयरोस्पेसFAA AC 150/5345-46रनवे लाइटिंगरनवे एज/एंड लाइटICAO अनुलग्नक 14अंतर्राष्ट्रीय हवाईअड्डा प्रकाश मानक
योग्यता परीक्षण आवश्यकताएँ
टेस्टडीओ-160 सेक्शनपास मानदंडतापमान-ऊंचाई4.055,000 फीट पर ऑपरेशन सिम्युलेटेडकंपन8.0कोई यांत्रिक या विद्युत विफलता नहींआर्द्रता6.0कोई जंग या इन्सुलेशन टूटना नहींबिजली प्रेरित22.0कोई क्षति नहीं, कोई असुरक्षित स्थिति नहींद्रव संवेदनशीलता11.0स्काईड्रोल, ईंधन, आदि से कोई गिरावट नहीं।
विमान प्रकाश पीसीबीए अक्सर पूछे जाने वाले प्रश्न
Q1: विमान की बाहरी रोशनी के लिए एल्यूमीनियम-कोर और कॉपर-कोर पीसीबीए के बीच क्या अंतर है?
ए:एल्यूमीनियम-कोर और कॉपर-कोर पीसीबीए के बीच का चुनाव बाहरी विमान प्रकाश व्यवस्था में थर्मल प्रदर्शन, वजन और विश्वसनीयता पर सीधे प्रभाव डालता है।
एल्यूमिनियम एमसीपीसीबी (मेटल कोर प्रिंटेड सर्किट बोर्ड):
- तापीय चालकता: 138-238 W/m·K
- घनत्व: 2.70 ग्राम/सेमी³ (हल्का)
- सीटीई: 23-25 पीपीएम/डिग्री सेल्सियस
- लागत: तांबे से 30-50% कम
कॉपर एमसीपीसीबी:
- तापीय चालकता: 390-401 W/m·K (लगभग दोगुना एल्यूमीनियम)
- घनत्व: 8.96 ग्राम/सेमी³ (3.3x भारी)
- सीटीई: 16-17 पीपीएम/डिग्री सेल्सियस (6-7 पीपीएम/डिग्री सेल्सियस पर एलईडी घटकों से बेहतर मिलान)
- अत्यधिक ऊर्जा घनत्व के लिए बेहतर (>2 W/cm²)
विमान अनुप्रयोगों के लिए निर्णय मैट्रिक्स:
विमान का स्थान पावर घनत्व कंपन स्तर अनुशंसित कोरकेबिन रीडिंग लाइट कम (<0.5 डब्लू/सेमी²) कम एल्यूमीनियम एमसीपीसीबी विंग निरीक्षण रोशनी मध्यम (1-2 डब्लू/सेमी²) उच्च एल्युमीनियम उन्नत वाया के साथ लैंडिंग लाइट्स (एलईडी) उच्च (>2 डब्लू/सेमी²) बहुत अधिक तांबा एमसीसीपीसी टकरावरोधी स्ट्रोब बहुत अधिक (स्पंदित) उच्चतांबा एमसीपीसीबी
चरम वातावरण के लिए:कार्बन-क्लॉथ कोर पीसीबी केवल 4-6.5 पीपीएम/डिग्री सेल्सियस के सीटीई के साथ 175-300 डब्ल्यू/एम·के की एक्सवाई तापीय चालकता प्रदान करते हैं, जो सिरेमिक एलईडी पैकेजों से काफी मेल खाते हैं। यह -55°C से +85°C तक तीव्र तापमान चक्र के दौरान थर्मल तनाव को कम करता है।
Q2: मैं विमान केबिन प्रकाश प्रणालियों में पाई जाने वाली 400Hz AC पावर के लिए कैसे डिज़ाइन करूं?
ए:विमान के केबिन की रोशनी में अक्सर 400Hz पर 115V AC का उपयोग किया जाता है, इमारतों में पाए जाने वाले 50/60Hz का नहीं। यह अद्वितीय डिज़ाइन आवश्यकताएँ बनाता है।
400Hz डिज़ाइन चुनौती:
ट्रांसफार्मर और चुंबकीय घटकों में कोर हानि के कारण 50/60 हर्ट्ज के लिए डिज़ाइन की गई मानक बिजली आपूर्ति 400 हर्ट्ज पर ज़्यादा गरम हो जाएगी या विफल हो जाएगी।
आवश्यक PCBA डिज़ाइन अनुकूलन:
घटक 50/60 हर्ट्ज डिज़ाइन 400 हर्ट्ज डिज़ाइन ट्रांसफार्मर मानक सिलिकॉन स्टील उच्च आवृत्ति फेराइट या टेप-घाव कोर इनपुट फ़िल्टरिंग बड़े इलेक्ट्रोलाइटिक कैपेसिटर छोटे फिल्म कैपेसिटर रेक्टिफायर मानक डायोड फास्ट रिकवरी डायोड ईएमआई फ़िल्टरिंग 120 हर्ट्ज रिपल के लिए डिज़ाइन किया गया 800 हर्ट्ज रिपल के लिए डिज़ाइन किया गया
400Hz PCBA के लिए डिज़ाइन चेकलिस्ट:
1. घटक आवृत्ति रेटिंग सत्यापित करें- ट्रांसफार्मर और इंडक्टर्स को 400Hz ऑपरेशन निर्दिष्ट करना होगा
2. इनरश करंट को मापें- 400Hz सिस्टम में अक्सर 50/60Hz डिज़ाइन की तुलना में अधिक इनरश होता है
3. विमान-ग्रेड शक्ति के साथ परीक्षण करें- 400Hz स्रोत का उपयोग करें, बेंच सप्लाई का नहीं
4. सिंक्रनाइज़ेशन की जाँच करें- कई प्रणालियों को फ़्रीक्वेंसी-लॉक डिमिंग की आवश्यकता होती है (उदाहरण के लिए, LINN-SYNC)
Q3: विमान प्रकाश पीसीबीए में सबसे आम विफलता मोड क्या हैं, और मैं उन्हें कैसे रोकूं?
ए:एयरबस और बोइंग लाइटिंग असेंबलियों के क्षेत्र विफलता विश्लेषण के आधार पर, ये पांच विफलता मोड हावी हैं।
विफलता मोड 1: ट्रांसफार्मर विफलता (इग्निशन/स्टार्टिंग सर्किट)
रोकथाम:
- पर्याप्त थर्मल मार्जिन वाले ट्रांसफार्मर निर्दिष्ट करें
- सुनिश्चित करें कि पॉटिंग सामग्री -55°C से +125°C तक सहन कर सके
- लोड के तहत उचित माध्यमिक वोल्टेज के लिए परीक्षण
विफलता मोड 2: स्विचिंग सर्किट में MOSFET का टूटना
रोकथाम:
- कम से कम 2x ऑपरेटिंग वोल्टेज के लिए रेटेड MOSFETs का उपयोग करें
- करंट को सीमित करने के लिए गेट रेसिस्टर्स (10Ω से 100Ω) जोड़ें
- स्विचिंग नोड्स में स्नबर सर्किट शामिल करें
- तापमान के लिए व्युत्पन्न (150 डिग्री सेल्सियस जंक्शन रेटेड भागों का उपयोग करें)
विफलता मोड 3: अनुनाद सर्किट में प्रारंभ करनेवाला विफलता
रोकथाम:
- यूएल-क्लास इन्सुलेशन के साथ इंडक्टर्स निर्दिष्ट करें
- सुनिश्चित करें कि वर्तमान रेटिंग चरम ऑपरेटिंग वर्तमान से अधिक है
- क्रिटिकल सर्किट के लिए श्रृंखला में थर्मल फ्यूज जोड़ें
विफलता मोड 4: माइक्रोकंट्रोलर रीसेट या लॉक-अप
रोकथाम:
- समर्पित वोल्टेज पर्यवेक्षक आईसी का उपयोग करें (आरसी रीसेट नहीं)
- सत्यापित करें कि रीसेट समय डेटाशीट आवश्यकताओं को पूरा करता है
- ब्राउनआउट रिकवरी के लिए वॉचडॉग टाइमर जोड़ें
विफलता मोड 5: थर्मल साइक्लिंग से सोल्डर जोड़ की थकान
पीसीबीए डिज़ाइन के माध्यम से रोकथाम:
- सीटीई-मिलान वाली सामग्रियों का उपयोग करें- सिरेमिक एलईडी (6-7 पीपीएम/डिग्री सेल्सियस) के साथ जोड़े जाने पर कॉपर कोर (16-17 पीपीएम/डिग्री सेल्सियस) एल्यूमीनियम (23-25 पीपीएम/डिग्री सेल्सियस) से बेहतर है।
- चिपकने वाला बंधन जोड़ें- बड़े घटकों के नीचे एपॉक्सी या सिलिकॉन चिपकने वाला लगाएं
- पैड ज्यामिति को अनुकूलित करें- छेद वाले घटकों पर आंसू-बूंद पैड और बड़े कुंडलाकार छल्ले का उपयोग करें
- पॉटिंग पर विचार करें- बाहरी असेंबलियों के लिए, पॉटिंग कंपाउंड थर्मल-मैकेनिकल तनाव को कम करता है
व्यापक परीक्षण:
उड़ान अनुमोदन से पहले, पीसीबीए को डीओ-160 थर्मल साइक्लिंग पास करना होगा:
- इंटीरियर के लिए न्यूनतम 500 साइकिलें
- एक्सटीरियर के लिए 1000+ साइकिलें
- तापमान सीमा वास्तविक स्थापना स्थान से मेल खाती है
सारांश: एयरक्राफ्ट लाइटिंग पीसीबीए डिज़ाइन चेकलिस्ट
इंटीरियर के लिए डिज़ाइन एलिमेंट रिक्वायरमेंट कोर मटेरियल एल्युमीनियम एमसीपीसीबी; बाहरी हिस्से के लिए तांबा या कार्बन-कपड़ातांबा वजन शक्ति के लिए न्यूनतम 2 औंस; स्ट्रोब/लैंडिंग लाइट के लिए 3-4 आउंस, थर्मल वायस न्यूनतम 9 प्रति हाई-पावर एलईडी, भरा हुआ और कैप्ड सीटीई मैचिंगकोर सीटीई, एलईडी घटकों के 10 पीपीएम/डिग्री सेल्सियस के भीतर, 28 वी डीसी के लिए पावर इनपुट सर्ज सुरक्षा; केबिन सिस्टम के लिए 400Hz अनुकूलताBITEवोल्टेज, करंट, तापमान की निगरानी; दोष लॉगिंगप्रमाणीकरणडीओ-160 का परीक्षण किया गया; आईपीसी-6012 कक्षा 3
उचित रूप से डिजाइन किया गया विमान प्रकाश पीसीबीए शून्य रखरखाव पहुंच के साथ 50,000+ उड़ान घंटों तक लगातार संचालित होता है। एमसीपीसीबी थर्मल प्रबंधन, प्रोग्रामयोग्य एलईडी ड्राइवर और डीओ-160 योग्यता परीक्षण का संयोजन वह विश्वसनीयता प्रदान करता है जो विमानन मांग करता है।
