निकास चिह्न पीसीबीए

इलेक्ट्रॉनिक्स विनिर्माण और एसईओ में 20 वर्षों के अनुभव के साथ, मैंने सैकड़ों एग्जिट साइन असेंबलियों का ऑडिट किया है। यह मार्गदर्शिका तकनीकी विशिष्टताओं, अनुपालन मानकों और वास्तविक दुनिया के प्रदर्शन मेट्रिक्स को शामिल करती है जिन्हें सुविधा प्रबंधक और विनिर्देशक वास्तव में खोजते हैं।

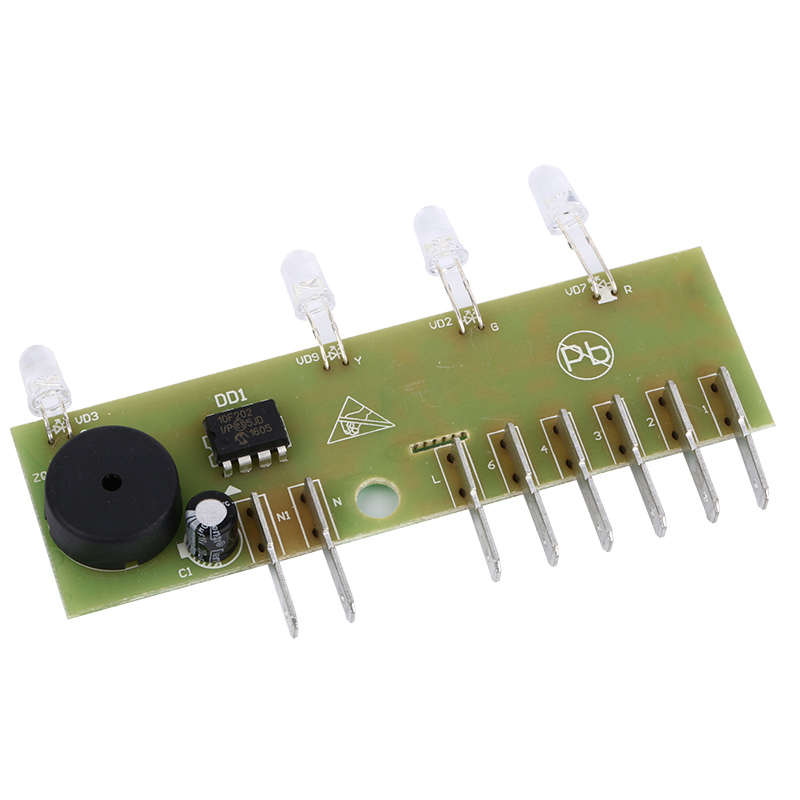

एक्जिट साइन पीसीबीए को क्या अलग बनाता है?

मानक प्रकाश बोर्डों के विपरीत, एक निकास संकेत पीसीबीए को एक साथ तीन कार्यों का प्रबंधन करना होगा:

- दोहरी शक्ति पथ:एसी लाइन इनपुट (120वी या 277वी) प्लस एक बैकअप बैटरी चार्जिंग सर्किट।

- आपातकालीन स्थानांतरण स्विचिंग:बिजली हानि के 0.1 सेकंड के भीतर डीसी बैटरी पर स्वचालित स्विचओवर।

- एलईडी स्ट्रिंग प्रबंधन:6 से 36 लाल या हरे एल ई डी के लिए लगातार वर्तमान नियंत्रण।

क्योंकि बिल्डिंग कोड बिजली विफलता के दौरान 90 मिनट की रोशनी को अनिवार्य करते हैं, पीसीबीए डिज़ाइन को कम शांत वर्तमान और विश्वसनीय बैटरी चार्जिंग को प्राथमिकता देनी चाहिए।

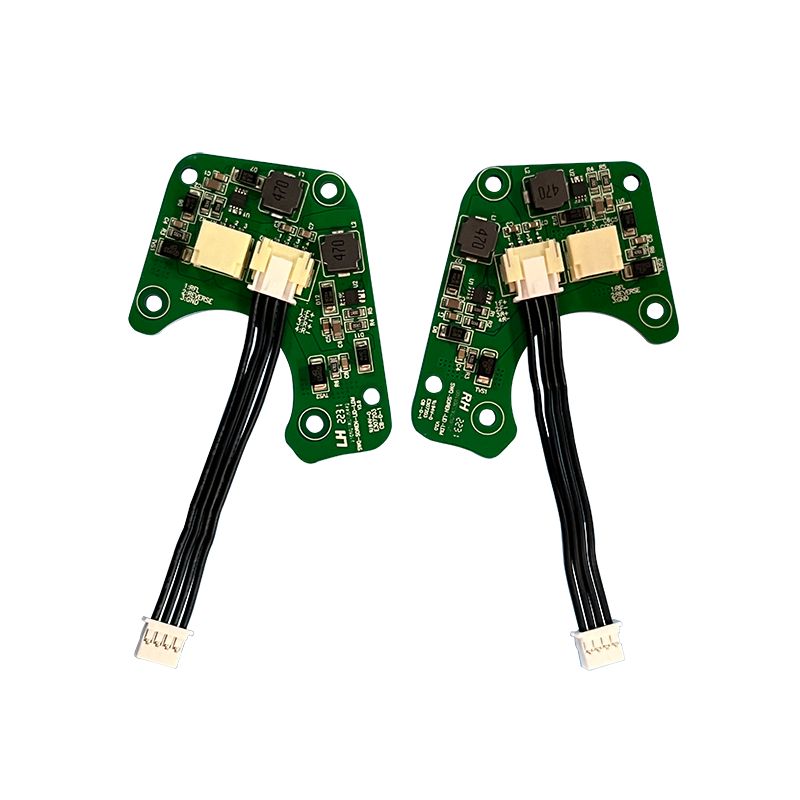

मुख्य तकनीकी विशिष्टताएँ

नीचे सूचीबद्ध सभी पैरामीटर यूएल 924 और एनएफपीए 101 मानकों को पूरा करते हैं या उनसे अधिक हैं। हमेशा अपने आपूर्तिकर्ता से प्रमाणपत्र सत्यापित करें।

इनपुट और आउटपुट पावर

बैटरी चार्जिंग विशिष्टताएँ

पर्यावरण एवं भौतिक

UL 924 अनुपालक PCBA की मुख्य डिज़ाइन विशेषताएँ

एक कोड-अनुपालकनिकास चिह्न पीसीबीएवैकल्पिक नहीं है. यहाँ निरीक्षक जाँच करते हैं।

1. स्वचालित आपातकालीन स्थानांतरण

- स्थनांतरण समय:बोर्ड को 0.1 सेकंड से कम समय में एसी से बैटरी पर स्विच करना होगा। मानव आँख को दिखाई देने वाली कोई भी देरी निरीक्षण में विफल हो जाती है।

- टेस्ट सर्किटरी:एकीकृत पुश-बटन परीक्षण बिंदुओं को एसी मेन को डिस्कनेक्ट किए बिना बिजली विफलता का अनुकरण करना चाहिए। यह एक अनिवार्य UL 924 सुविधा है.

2. बैटरी प्रबंधन प्रणाली (बीएमएस)

- अधिभार संरक्षण:जब बैटरी वोल्टेज 8.4V (6V NiCd पैक के लिए) तक पहुंच जाए तो PCBA को चार्ज करना बंद कर देना चाहिए।

- रिवर्स पोलारिटी संरक्षण:यदि इंस्टॉलर बैटरी को पीछे की ओर जोड़ता है तो बैटरी इनपुट पर लगे डायोड क्षति को रोकते हैं। यह क्षेत्र की विफलताओं का एक प्रमुख कारण है।

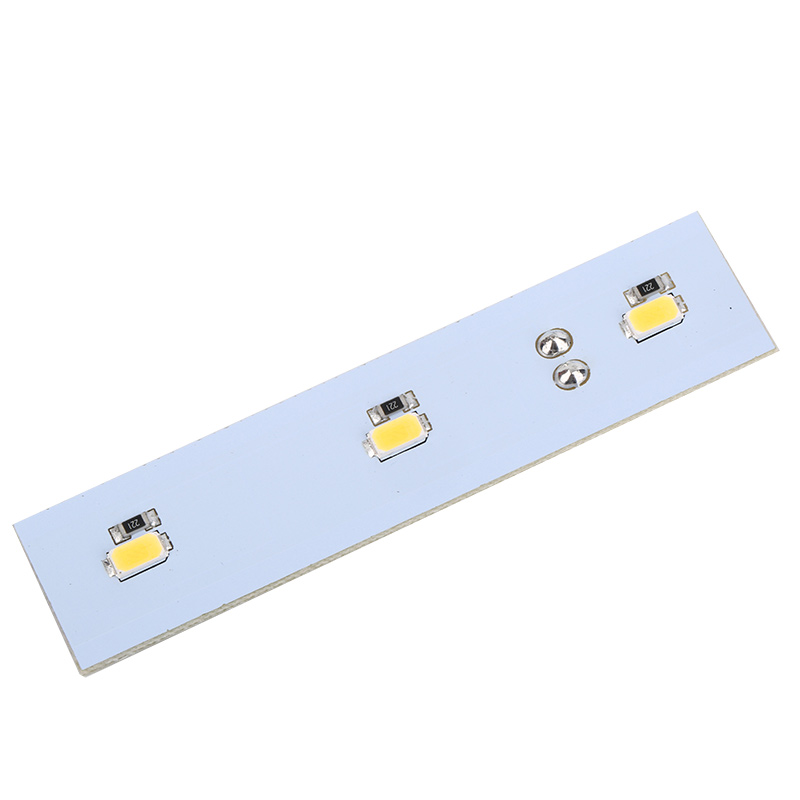

3. एलईडी कॉन्फ़िगरेशन लचीलापन

अधिकांश निकास चिह्न पीसीबीए बोर्ड एकाधिक एलईडी व्यवस्थाओं का समर्थन करते हैं:

- 6-एलईडी श्रृंखला:एल्यूमीनियम निकाले गए संकेतों (लाल या हरा) के लिए मानक।

- 12-एलईडी समानांतर + श्रृंखला:दो तरफा संकेतों (दालान या छत पर स्थापित) के लिए सामान्य।

- 18 से 36 एलईडी सरणियाँ:उच्च-लुमेन निकास संकेतों (100+ कैंडेला) के लिए उपयोग किया जाता है।

4. स्व-निदान (उन्नत इकाइयाँ)

प्रीमियम पीसीबीए में एक माइक्रो नियंत्रक शामिल होता है:

- हर 30 दिन में बैटरी क्षमता लॉग करता है।

- बैटरी की सेहत का संकेत देने के लिए लाल/हरी स्थिति वाली एलईडी झपकती है।

- जब बैटरी रेटेड क्षमता के 80% से कम हो जाती है तो एक श्रव्य अलार्म (वैकल्पिक) संकेत देता है।

प्रमाणपत्र आपको सत्यापित करना होगा

कोई भी ऑर्डर करने से पहलेनिकास चिह्न पीसीबीए, इन तीन दस्तावेज़ों का अनुरोध करें:

चेतावनी:सिल्कस्क्रीन परत पर दृश्य यूएल चिह्न के बिना एक पीसीबीए लगभग निश्चित रूप से अप्रमाणित है। फ़ील्ड इंस्पेक्टर इसके लिए आपकी पूरी बिल्डिंग को फेल कर सकते हैं।

विनिर्माण गुणवत्ता संकेतक

आपूर्तिकर्ता का मूल्यांकन करते समय इस चेकलिस्ट का उपयोग करेंनिकास चिह्न पीसीबीए.

- सोल्डर मास्क पंजीकरण:मिसलिग्न्मेंट 0.005 इंच से अधिक नहीं होना चाहिए। हाई-वोल्टेज लाइनों पर खुला तांबा झटके का खतरा है।

- सिल्कस्क्रीन पठनीयता:असेंबली के बाद सभी घटक डिज़ाइनर (R1, C2, IC1), पोलरिटी मार्कर और UL फ़ाइल नंबर स्पष्ट रूप से पढ़ने योग्य होने चाहिए।

- थ्रू-होल घटक:जोड़ों को ठंडा होने से बचाने के लिए बैटरी कनेक्टर और टेस्ट स्विच को वेव-सोल्डर किया जाना चाहिए, न कि हाथ से सोल्डर किया जाना चाहिए।

- अनुरूप कोटिंग (वैकल्पिक):नम स्थानों (शौचालय, बाहरी ढके हुए निकास) के लिए, पीसीबीए को ऐक्रेलिक या यूरेथेन की एक अनुरूप कोटिंग की आवश्यकता होती है। सभी घटकों पर मैट या चमकदार फ़िनिश देखें।

निकास चिह्न पीसीबीए अक्सर पूछे जाने वाले प्रश्न

नीचे तीन तकनीकी प्रश्न हैं जो मुझे अक्सर सुविधा इंजीनियरों और खरीद विशेषज्ञों से मिलते हैं।

Q1: क्या मैं अपने निकास चिह्न के लिए एक समर्पित निकास चिह्न पीसीबीए के बजाय एक मानक एलईडी ड्राइवर पीसीबीए का उपयोग कर सकता हूं?

ए:नहीं, और यही कारण है कि यह खतरनाक है। एक मानक एलईडी ड्राइवर पीसीबीए में तीन महत्वपूर्ण सर्किट का अभाव है:

1. बैटरी बैकअप स्विचिंग:मानक ड्राइवर एसी बिजली हानि का पता नहीं लगाते हैं। आउटेज के दौरान आपका निकास चिह्न तुरंत अंधेरा हो जाएगा, जिससे एनएफपीए 101 का उल्लंघन होगा जिसके लिए 90 मिनट की रोशनी की आवश्यकता होती है।

2. लो-वोल्टेज डिस्कनेक्ट:इसके बिना, PCBA 5V से नीचे बैटरी को खत्म करना जारी रखेगा, तीन चक्रों के भीतर NiCd या LiFePO4 कोशिकाओं को स्थायी रूप से नष्ट कर देगा।

3. टेस्ट बटन इंटरफ़ेस:भवन निरीक्षकों को मैन्युअल परीक्षण फ़ंक्शन की आवश्यकता होती है। मानक ड्राइवरों में यह सिग्नल पथ शामिल नहीं है।

तल - रेखा:सूचीबद्ध यूएल 924 खरीदेंनिकास चिह्न पीसीबीएकेवल। एक सामान्य बोर्ड पर $5 की बचत विफल निरीक्षणों में हजारों खर्च करेगी।

Q2: मेरा निकास चिह्न PCBA गर्म चलता है। बैटरी चालू करने के 30 मिनट बाद एलईडी मंद हो जाती हैं। क्या असफल हुआ?

ए:आपको बैटरी ख़राब होने की समस्या है, LED समस्या नहीं। यहाँ निदान अनुक्रम है:

1. चार्ज वोल्टेज की जाँच करें:एसी पावर लागू होने पर, बैटरी टर्मिनलों को मापें। आपको 7.2V से 8.4V (6V NiCd पैक के लिए) देखना चाहिए। यदि वोल्टेज 6.5V से कम है, तो PCBA पर चार्जिंग सर्किट विफल हो गया है।

2. परीक्षण बैटरी क्षमता:बैटरी को डिस्कनेक्ट करें और इसे 200mA खींचने वाले अवरोधक के साथ लोड करें। एक स्वस्थ 6V NiCd पैक को कम से कम 90 मिनट तक 5.4V से ऊपर रहना चाहिए।

3. संक्षारण की जाँच करें:NiCd बैटरियों से 3-5 वर्षों के बाद पोटेशियम हाइड्रॉक्साइड का रिसाव होता है। यह सफेद क्रिस्टलीय अवशेष पीसीबीए पर तांबे के निशान को खाता है। यदि आपको कहीं भी सफेद पाउडर दिखाई दे तो बैटरी और पीसीबीए दोनों को तुरंत बदल दें।

सामान्य समाधान:बैटरी को हर 4 साल में बदलें, भले ही संकेत काम कर रहा हो। यह छिपी हुई क्षमता हानि को रोकता है।

Q3: मैं कैसे सत्यापित करूं कि 500 ​​एग्जिट साइन पीसीबीए बोर्डों का एक बैच प्रत्येक का परीक्षण किए बिना यूएल के अनुरूप है?

ए:आप सत्यापन की तीन परतों पर भरोसा करते हैं:

1. यूएल अनुवर्ती सेवा (एफयूएस):प्रत्येक वास्तविक यूएल सूचीबद्ध पीसीबीए एक कारखाने से आता है जो अघोषित यूएल ऑडिट की अनुमति देता है। बोर्ड पर UL चिह्न में एक फ़ाइल संख्या (जैसे, UL E123456) शामिल होनी चाहिए। इस नंबर को UL के उत्पाद iQ डेटाबेस पर खोजें। यदि यह प्रकट नहीं होता है, तो चिह्न नकली है।

2. दिनांक कोड मिलान:PCBA सिल्कस्क्रीन में दिनांक कोड (YYWW प्रारूप) होना चाहिए। सुनिश्चित करें कि यह दिनांक कोड यूएल प्रमाणन रिपोर्ट की उत्पादन अवधि से मेल खाता है। उस खिड़की के बाहर बने बोर्ड ढके नहीं होते.

3. यादृच्छिक विनाशकारी परीक्षण:प्रत्येक 500 इकाइयों के लिए, 2 बोर्ड का त्याग करें। उन्हें काटकर खोलें और निरीक्षण करें:

- सही फ़्यूज़ रेटिंग (जैसे, 250V 3A स्लो-ब्लो)।

- उचित ट्रांसफार्मर अलगाव (प्राथमिक और माध्यमिक के बीच 0.125 इंच न्यूनतम निकासी)।

- कोई अस्वीकृत घटक प्रतिस्थापन नहीं (जैसे, 105°C के बजाय 85°C कैपेसिटर)।

प्रो टिप:बड़े ऑर्डर के लिए भुगतान करने से पहले अपने आपूर्तिकर्ता से "प्राधिकरण की यूएल सूचना" का अनुरोध करें।

सारांश: सही निकास चिह्न पीसीबीए का चयन करना

एक गुणवत्तानिकास चिह्न पीसीबीएतीन गैर-परक्राम्य विशेषताओं द्वारा परिभाषित किया गया है:

1. यूएल 924 लिस्टिंगएक सत्यापन योग्य फ़ाइल संख्या के साथ.

2. 0.1 सेकंड के अंदर स्वचालित स्थानांतरणउचित लो-वोल्टेज डिस्कनेक्ट के साथ।

3. बैटरी चार्जिंग सर्किटNiCd, NiMH, या LiFePO4 रसायन विज्ञान के लिए डिज़ाइन किया गया।

सुविधा प्रबंधकों के लिए, स्व-निदान वाले बोर्डों को प्राथमिकता दें। OEM के लिए, पावर ट्रेस और UL 94V-0 लैमिनेट्स पर हमेशा 2 औंस तांबा निर्दिष्ट करें। सत्यापित विनिर्माण दस्तावेज़ीकरण और तृतीय-पक्ष प्रमाणीकरण कोड अनुपालन और अधिवासी सुरक्षा के लिए एकमात्र विश्वसनीय मार्ग बने हुए हैं।
