यह मार्गदर्शिका उन तकनीकी विशिष्टताओं, विनिर्माण मानकों और एप्लिकेशन-विशिष्ट आवश्यकताओं के बारे में बताती है जिन्हें आपको जानना आवश्यक है।
LED ड्राइवर PCBA क्या है?

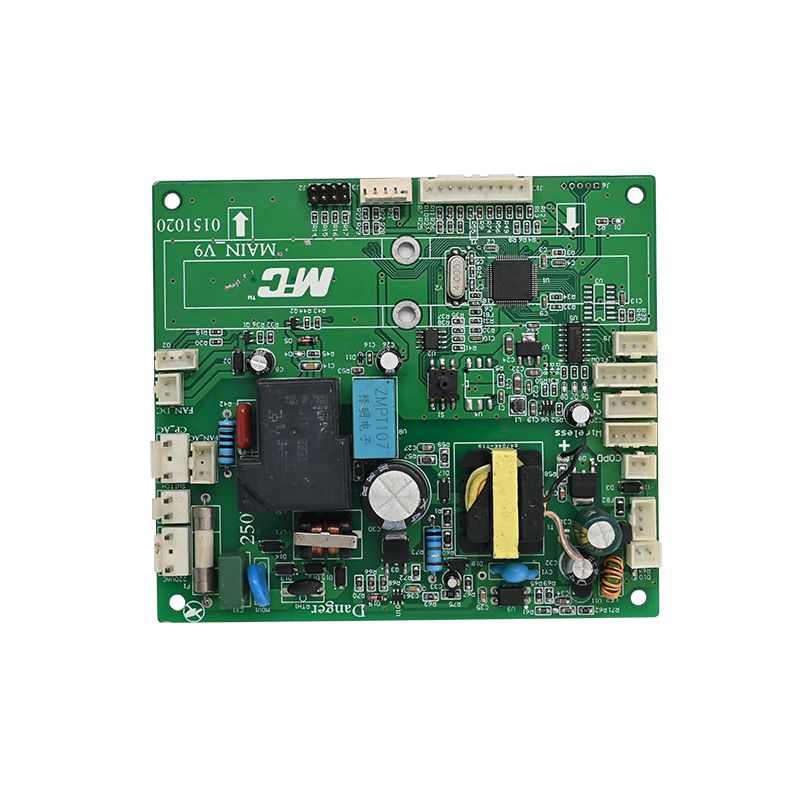

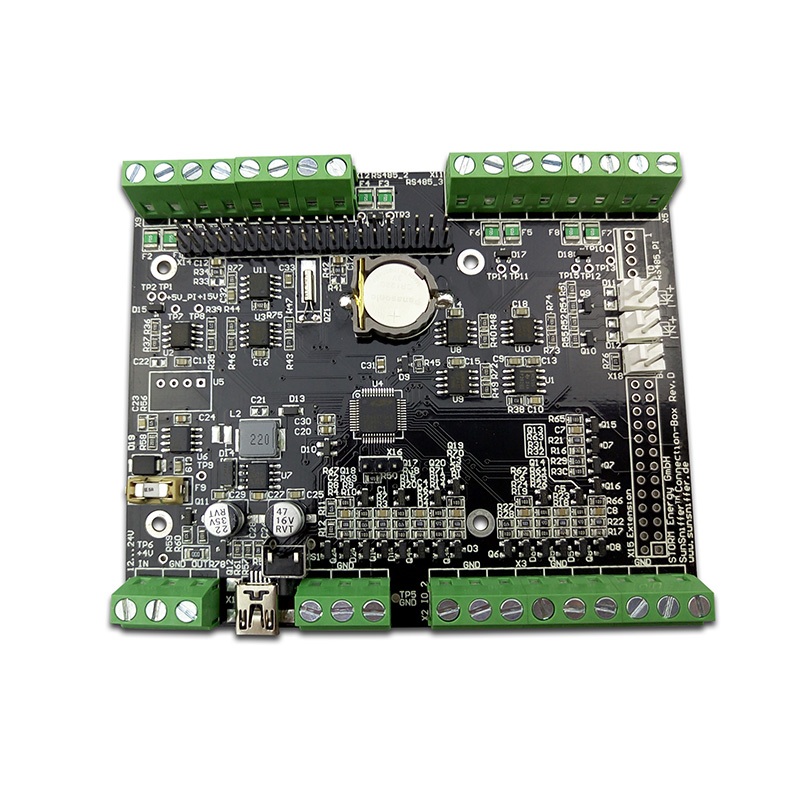

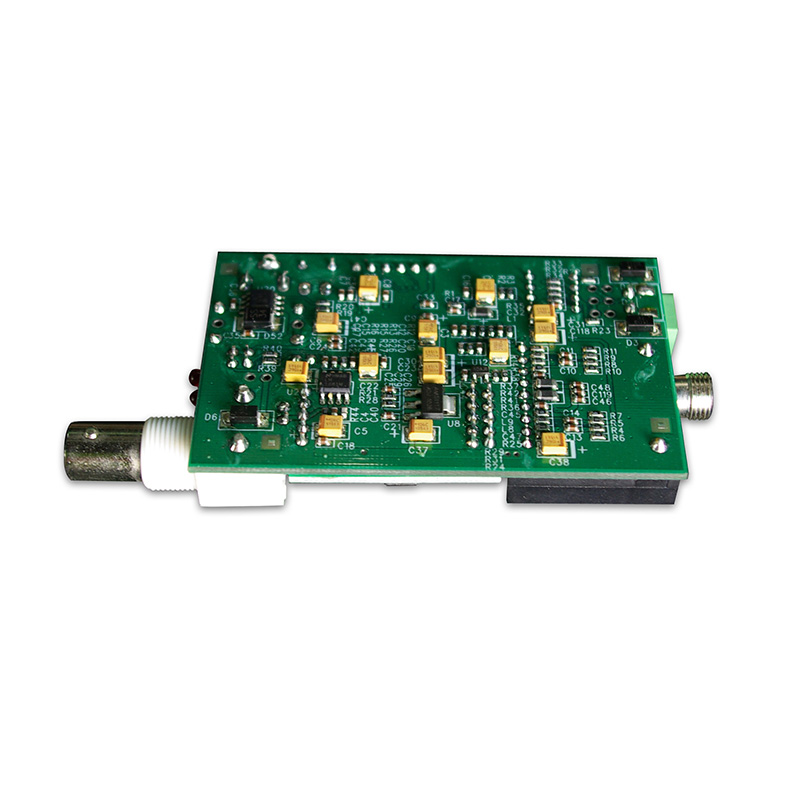

एक एलईडी ड्राइवर पीसीबीए पूर्ण रूप से असेंबल किया गया बोर्ड है जो एलईडी प्रकाश स्रोत की शक्ति को नियंत्रित करता है। मानक पीसीबी के विपरीत, ये असेंबली विशिष्ट घटकों को एकीकृत करती हैं:
- ड्राइवर आईसी:लगातार चालू या निरंतर वोल्टेज नियामक (उदाहरण के लिए, सेमीकंडक्टर, टीआई, नेक्सपीरिया पर)।
- ट्रांसफार्मर/इंडक्टर:फ्लाईबैक या बूस्ट जैसी बिजली रूपांतरण टोपोलॉजी के लिए।
- हीट सिंक और थर्मल वियास:महत्वपूर्ण भागों के जंक्शन तापमान को प्रबंधित करने के लिए।
- कनेक्टर्स:डिमिंग नियंत्रण (0-10V, PWM) और AC/DC इनपुट के लिए।
क्योंकि एल ई डी को थर्मल रनवे को रोकने के लिए सख्त वर्तमान नियंत्रण की आवश्यकता होती हैपीसीबीएडिज़ाइन को विद्युत अलगाव और गर्मी अपव्यय को प्राथमिकता देनी चाहिए।
मुख्य तकनीकी पैरामीटर (डेटाशीट अंतर्दृष्टि)
यह सुनिश्चित करने के लिए कि आपकी असेंबली उद्योग मानकों को पूरा करती है, आपको अपने निर्माता के साथ इन मापदंडों को सत्यापित करना होगा। वर्तमान आईपीसी और घटक मानकों के आधार पर, यहां महत्वपूर्ण मीट्रिक हैं।
सामान्य विशिष्टताएँ
पैरामीटरमानक मान/रेंजउद्योग मानकआधार सामग्रीFR4 (Tg 125°C मिनट), धातु कोर (MCPCB)IPC-4101/21तांबे की मोटाई1 औंस से 4 औंस (बाहरी परतें)IPC-6012 कक्षा 2PCB मोटाई0.031" से 0.125" (अनुकूलन योग्य)IPC-600सतह फिनिशENIG (इलेक्ट्रोलेस) निकेल इमर्शन गोल्ड) या लेड-रहित HASLRoHS 2002/95/ECSolder मास्कLPI (लिक्विड फोटो इमेजेबल) -- हरा/सफ़ेद/कालाIPC-SM-B40C
इलेक्ट्रिकल एवं थर्मल प्रदर्शन
पैरामीटरशर्तेंरेटिंगअधिकतम आउटपुट करंटहाई-करंट चैनल (ऑटोमोटिव)8A प्रति चैनल तकअधिकतम सप्लाई वोल्टेजDC इनपुट75Vजंक्शन टेम्प (Tj)ऑपरेशन रेंज-40°C से +150°Cथर्मल रेजिस्टेंस (θJA)लेआउट पर निर्भर36°C/W (QFN पैकेज के लिए विशिष्ट)स्विचिंग फ्रीक्वेंसीबूस्ट/बक कन्वर्टर्स 100kHz से 10MHz
फॉर्म फैक्टर नोट:आधुनिक कॉम्पैक्ट डिज़ाइन पुराने SOT223 पैकेजों की तुलना में 90% तक बोर्ड स्थान बचाने के लिए DFN पैकेज (2x2 मिमी) का उपयोग करते हैं।
डिज़ाइन और असेंबली: शीर्ष 4 इंजीनियरिंग फोकस बिंदु
भेंट करनाखाओमानकों के अनुसार, हम सत्यापन योग्य विनिर्माण नोट्स और वास्तविक दुनिया इंजीनियरिंग डेटा पर भरोसा करते हैं।
1. थर्मल प्रबंधन रणनीति
गर्मी इलेक्ट्रोलाइटिक कैपेसिटर की दुश्मन है और एलईडी मर जाती है।
- प्लेसमेंट के माध्यम से:तांबे के ग्राउंड प्लेन में गर्मी स्थानांतरित करने के लिए आईसी पैड के नीचे थर्मल विअस के सरणियों का उपयोग करें।
- तांबा डालना:बाहरी परत तांबे की मोटाई की होनी चाहिएन्यूनतम 2 औंस (0.0026 इंच)उच्च-वर्तमान निशानों के लिए।
- निरीक्षण:पीसीबीए का ताना-बाना और मोड़ अधिक नहीं होना चाहिए0.0075 इंच प्रति इंचहीटसिंक संपर्क सुनिश्चित करने के लिए।
2. दीर्घायु के लिए घटक चयन
- ऑटोमोटिव ग्रेड:बाहरी प्रकाश व्यवस्था के लिए, चयन करेंएईसी-Q101योग्य ड्राइवर. ये भाग साइड-वेटेबल फ़्लैंक (एसडब्ल्यूएफ) का समर्थन करते हैं, जो सोल्डर जोड़ों के स्वचालित ऑप्टिकल निरीक्षण (एओआई) की अनुमति देता है --- शून्य-दोष विनिर्माण के लिए एक आवश्यकता।
- कैपेसिटर:न्यूनतम 105°C के लिए रेटेड उच्च तरंग धारा कैपेसिटर का उपयोग करें।
3. सोल्डरेबिलिटी और निरीक्षण
- एओआई अनुपालन:साइड-वेटेबल फ्लैंक के बिना लीडलेस पैकेज (डीएफएन/क्यूएफएन) के लिए महंगे एक्स-रे निरीक्षण की आवश्यकता होती है। एसडब्ल्यूएफ तकनीक मानक एओआई की अनुमति देती है, जिससे असेंबली लागत काफी कम हो जाती है।
- सोल्डर मास्क पंजीकरण:तांबे के संपर्क को रोकने के लिए गलत पंजीकरण को अधिकतम ±0.004 इंच रखा जाना चाहिए।
4. विद्युत सुरक्षा (क्रीपेज एवं क्लीयरेंस)
- एसी-डीसी ड्राइवरों (ऑफ-लाइन) के लिए, हाई-वोल्टेज ट्रेस (मेन) और लो-वोल्टेज सेकेंडरी पक्षों के बीच पर्याप्त निकासी सुनिश्चित करें।
- ज्वलनशीलता रेटिंग:सभी सामग्रियां मिलनी चाहिएUL94V 0. यह रेटिंग बोर्ड के सोल्डर साइड पर भौतिक रूप से अंकित होनी चाहिए।
अनुप्रयोग-विशिष्ट आवश्यकताएँ
विभिन्न क्षेत्र एलईडी ड्राइवर पीसीबीए पर अलग-अलग दबाव डालते हैं।
- ऑटोमोटिव हेडलाइट्स (एडीबी):हाई-करंट (8A+) ड्राइवरों की आवश्यकता हैईएमसी अनुपालन (सीआईएसपीआर 25 कक्षा 5). बोर्ड का आकार अक्सर प्रतिबंधित होता है, जिसके लिए 4+ परत स्टैक की आवश्यकता होती है।
- औद्योगिक हाई-बेज़:सर्ज प्रोटेक्शन और विस्तृत इनपुट वोल्टेज रेंज (90-305V AC) पर ध्यान केंद्रित करता है।
- उपभोक्ता (एलईडी बल्ब):लागत-संवेदनशील, आमतौर पर रैखिक ड्राइवरों के साथ एकल-परत एल्यूमीनियम पीसीबी।
अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)
नीचे तीन सामान्य तकनीकी प्रश्न दिए गए हैंएलईडी ड्राइवर पीसीबीएसोर्सिंग और डिबगिंग।
Q1: मेरा LED ड्राइवर PCBA कुछ महीनों के बाद विफल क्यों हो जाता है, भले ही घटक बिल्कुल नए हों?
ए:मूल कारण लगभग हमेशा होता हैतापीय तनावयाख़राब सोल्डरिंग. निम्नलिखित की जाँच करें:
1. जंक्शन तापमान:क्या आपने ड्राइवर IC का Tc (केस टेम्प) मापा? सामान्य नियम यह है कि प्रत्येक 10°C के 85°C से ऊपर बढ़ने पर संधारित्र का जीवनकाल आधा हो जाता है।
2. तांबे की भुखमरी:कई विफलताएँ इसलिए होती हैं क्योंकि IC का थर्मल पैड सही ढंग से सोल्डर नहीं किया जाता है। का उपयोगसाइड-वेटटेबल फ्लैंक्सडिज़ाइन यह सुनिश्चित करने के लिए एओआई सत्यापन की अनुमति देता है कि थर्मल पैड पूरी तरह से जुड़ा हुआ है।
3. सामग्री टीजी:यदि ड्राइवर गर्म चलता है तो मानक FR4 (Tg 130°C) समय के साथ खराब हो सकता है। में अपग्रेडटीजी 150°C+या एल्यूमीनियम-कोर पीसीबीए।
Q2: बड़े पैमाने पर उत्पादन से पहले मैं प्रोटोटाइप एलईडी ड्राइवर पीसीबीए की गुणवत्ता कैसे सत्यापित करूं?
ए:केवल दृश्य निरीक्षण पर निर्भर न रहें। आपको तीन-चरणीय सत्यापन प्रक्रिया की आवश्यकता है:
1. विद्युत परीक्षण (उड़ान जांच):नेट कनेक्टिविटी का शत-प्रतिशत सत्यापन अनिवार्य है। सुनिश्चित करें कि हाई-वोल्टेज और लो-वोल्टेज नेट के बीच कोई शॉर्ट्स न हो।
2. थर्मल इमेजिंग:ड्राइवर को 1 घंटे तक फुल लोड पर चलाएं। यह जांचने के लिए थर्मल कैमरे का उपयोग करें कि आईसी केस का तापमान डेटाशीट विनिर्देशों से मेल खाता है या नहीं।
3. सोल्डर ज्वाइंट माइक्रो-सेक्शन:डीएफएन पैकेजों के लिए, आपको रिक्तियों की जांच के लिए एक नमूना जोड़ को क्रॉस-सेक्शन करना होगा। रिक्तियाँ कुल पैड क्षेत्र के 25% से अधिक नहीं होनी चाहिए।
Q3: "ENIG" सतह फिनिश मेरे एलईडी ड्राइवर के लिए क्या करती है, और क्या यह अतिरिक्त लागत के लायक है?
ए:उच्च-विश्वसनीयता वाले एलईडी ड्राइवरों के लिए ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड) महत्वपूर्ण है।
- यह क्यों मायने रखती है:मानक एचएएसएल (हॉट एयर सोल्डर लेवलिंग) असमान सतहों को छोड़ देता है। छोटे पिच एलईडी ड्राइवर आईसी (जैसे क्यूएफएन या डीएफएन) के लिए, उचित सोल्डरिंग के लिए समतलता की आवश्यकता होती है।
- "सोना" लाभ:सोना निकेल परत को ऑक्सीकरण से बचाता है। यदि निकेल ऑक्सीकरण करता है, तो आपको "ब्लैक पैड" सिंड्रोम हो जाता है, जिससे सोल्डर जोड़ अच्छे लगते हैं लेकिन थर्मल साइक्लिंग के तहत टूट जाते हैं (बाहरी रोशनी में आम)।
- निर्णय:ऑटोमोटिव या बाहरी उपयोग के लिए, ENIG पर समझौता नहीं किया जा सकता है। डिस्पोजेबल उपभोक्ता बल्बों के लिए, ओएसपी या एचएएसएल पर्याप्त है।
सारांश
एक मजबूतएलईडी ड्राइवर पीसीबीएन केवल चुने गए आईसी द्वारा परिभाषित किया गया है, बल्कि इसके द्वारा भी परिभाषित किया गया हैतांबे का वजन, रणनीति के माध्यम से थर्मल, औरसतह खत्म. हमेशा आईपीसी-6012 क्लास 2 या क्लास 3 अनुपालन की मांग करें, और एओआई सत्यापन सुनिश्चित करने के लिए महत्वपूर्ण ऑटोमोटिव अनुप्रयोगों के लिए साइड-वेटेबल फ़्लैंक को प्राथमिकता दें।
इन मापदंडों का पालन करके---हमारे उद्योग परीक्षण के 20 वर्षों के माध्यम से सत्यापित---आप एक ड्राइवर का जीवनकाल सुनिश्चित करते हैं जो आपके एलईडी सरणी से मेल खाता है, आमतौर पर 50,000+ घंटे का एल70 प्रदर्शन।
