तापमान नियंत्रक पीसीबीए फ़ैक्टरी कैसे चुनें - एक तकनीकी क्रेता मार्गदर्शिका
फ़ैक्टरी डिज़ाइन से अधिक क्यों मायने रखती है?

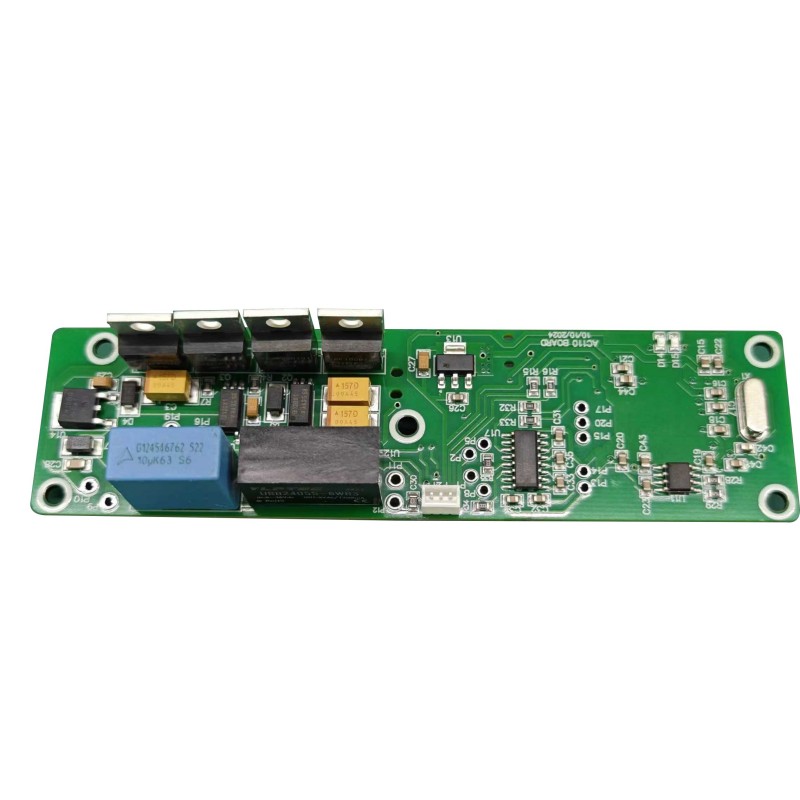

महानतापमान नियंत्रक पीसीबीएयदि असेंबली में ठंडे सोल्डर जोड़ों, गलत घटक प्लेसमेंट, या खराब थर्मल प्रबंधन का परिचय दिया जाता है, तो कागज पर डिज़ाइन विफल हो जाता है। फ़ैक्टरी नियंत्रण करती है:
- सोल्डर पेस्ट गुणवत्ता और रिफ्लो प्रोफ़ाइल
- असेंबली के दौरान ईएसडी सुरक्षा
- घटक सोर्सिंग ट्रैसेबिलिटी
- विद्युत परीक्षण कवरेज (आईसीटी, एफसीटी)
- बर्न-इन और पर्यावरणीय तनाव स्क्रीनिंग
खराब चयन करें, और फ़ील्ड विफलता दर 0.2% से 5% या अधिक तक बढ़ सकती है।

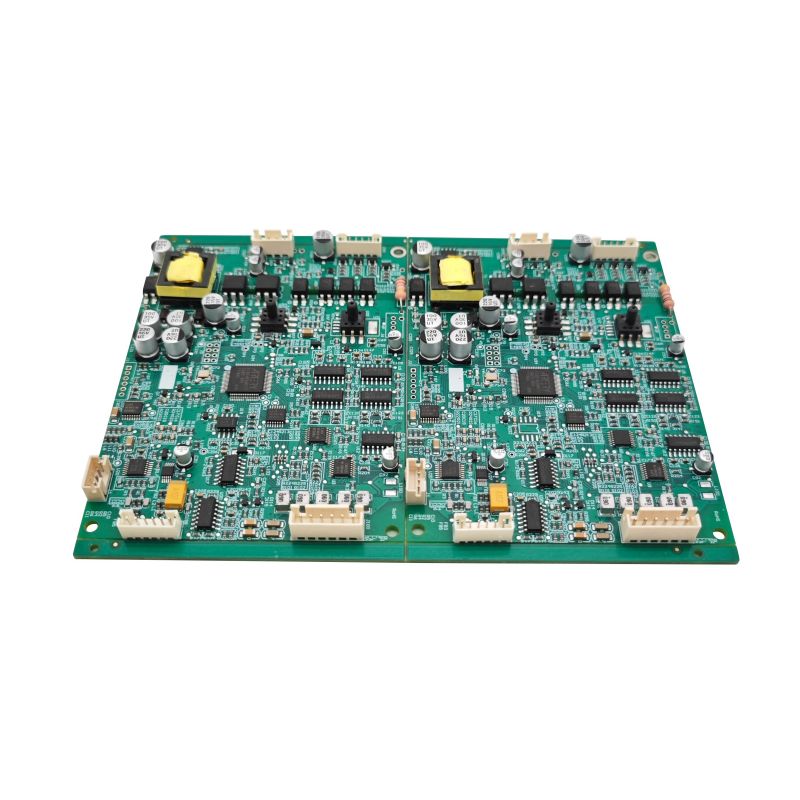

तापमान नियंत्रक पीसीबीए कारखानों के लिए 8 महत्वपूर्ण मूल्यांकन मानदंड
1. प्रमाणपत्र और ऑडिट
प्रमाणपत्रयह क्यों मायने रखता हैआईएसओ 9001:2025बुनियादी गुणवत्ता प्रबंधन प्रणालीआईएटीएफ 16949ऑटोमोटिव थर्मल नियंत्रकों के लिए आवश्यकआईएसओ 13485मेडिकल डिवाइस तापमान नियंत्रण पीसीबीएआईपीसी-ए-610 क्लास 2 या 3इलेक्ट्रॉनिक असेंबलियों की स्वीकार्यताUL/CEअंतिम उत्पादों के लिए सुरक्षा अनुपालन
भयसूचक चिह्न:फ़ैक्टरी "आईएसओ अनुरूप" का दावा करती है लेकिन वैध प्रमाणपत्र नहीं दिखा सकती।
2. इन-हाउस परीक्षण क्षमताएँ
गम्भीरतापमान नियंत्रक पीसीबीएफ़ैक्टरी परीक्षण को आउटसोर्स नहीं करती है। देखो के लिए:
- एओआई (स्वचालित ऑप्टिकल निरीक्षण)-- 100% बोर्ड
- आईसीटी (इन-सर्किट टेस्ट)- रेसिस्टर्स, कैप्स, शॉर्ट्स की जाँच करता है
- एफसीटी (कार्यात्मक सर्किट परीक्षण)- सेंसर इनपुट का अनुकरण करता है, रिले/एसएसआर आउटपुट का सत्यापन करता है
- जलने वाले ओवन-- लोड साइक्लिंग के साथ 50 डिग्री सेल्सियस पर 48 घंटे
- एक्स-रे निरीक्षण- बीजीए या छिपे हुए सोल्डर जोड़ों के लिए
3. घटक सोर्सिंग और ट्रैसेबिलिटी
इन पर लिखित नीतियां मांगें:
- केवल अधिकृत वितरक(डिजीकी, माउजर, एरो, या स्थानीय समकक्ष)
- बैच ट्रैसेबिलिटी- प्रत्येक पीसीबीए सीरियल नंबर घटक दिनांक कोड से जुड़ा हुआ है
- नकली पहचान- दृश्य निरीक्षण, एक्स-रे, और विद्युत सत्यापन
ट्रेसेबिलिटी के बिना, एक भी नकली कैपेसिटर पूरे उत्पादन को बर्बाद कर सकता है।
4. इंजीनियरिंग सहायता और डीएफएम समीक्षा
फ़ैक्टरी को एक प्रदान करना चाहिएविनिर्माण के लिए डिज़ाइन (डीएफएम)उद्धृत करने से पहले रिपोर्ट करें. यह भी शामिल है:
- सोल्डर मास्क और सिल्कस्क्रीन स्पष्टता
- स्वचालित प्लेसमेंट के लिए घटक रिक्ति
- बिजली के निशानों पर थर्मल राहत
- एफसीटी फिक्स्चर के लिए टेस्ट पॉइंट एक्सेस
हमारा मानक:एनपीआई (नया उत्पाद परिचय) में कम से कम 3 डीएफएम पुनरावृत्तियां शामिल हैं।
5. वॉल्यूम प्रोडक्शन पाथवे का प्रोटोटाइप
चरणमात्रा विशिष्ट लीड समयइंजीनियरिंग नमूने5--20 पीसी5--7 दिनपायलट रन50--200 पीसी10--12 दिनकम मात्रा में उत्पादन500--2,000 पीसी15--20 दिनउच्च-मात्रा (प्रति माह)5,000+ पीसी25--30 दिन
उन कारखानों से बचें जो बड़े पैमाने पर एनआरई शुल्क वसूल किए बिना प्रोटोटाइप का उत्पादन नहीं कर सकते।
6. थर्मल साइक्लिंग और पर्यावरणीय तनाव परीक्षण
के लिएतापमान नियंत्रक पीसीबीएप्रशीतन, ओवन, या बाहरी उपकरण में उपयोग किया जाता है, सत्यापित करें कि कारखाने में:
- तापमान कक्ष(-40°C से +125°C)
- आर्द्रता कक्ष(0--95% आरएच)
- थर्मल शॉक क्षमता(हवा से हवा, 10s स्थानांतरण)
पिछले समान उत्पादों से परीक्षण रिपोर्ट का अनुरोध करें।
7. संचार और पारदर्शिता
उद्धरण चरण के दौरान, तीन प्रश्न पूछें:
1. "दो तरफा एसएमटी पर आपकी विशिष्ट उपज दर क्या है?" (अच्छा उत्तर: >98.5%)
2. "क्या मैं पिछले ग्राहक की नमूना डीएफएम रिपोर्ट देख सकता हूँ?"
3. "ग्राहक गुणवत्ता संबंधी शिकायतों को कौन संभालता है -- और आपकी 8D रिपोर्ट प्रक्रिया क्या है?"
धीमे या अस्पष्ट उत्तर भविष्य की समस्याओं का संकेत देते हैं।
8. स्थान और रसद
- स्थानीय बनाम अपतटीय:घरेलू कारखाने संचार को सरल बनाते हैं लेकिन लागत 30-50% अधिक होती है। ऑफशोर को स्पष्ट क्यूसी समझौतों की आवश्यकता है।
- खेप बनाम टर्नकी:टर्नकी (कारखाना घटक खरीदता है) खरीद प्रयास बचाता है। कंसाइनमेंट (आप भागों की आपूर्ति करते हैं) आपको घटक ब्रांडों पर नियंत्रण देता है।
मिशन-क्रिटिकल के लिएतापमान नियंत्रक पीसीबीए, हम अनुबंध में हस्ताक्षरित अनुमोदित विक्रेता सूची (एवीएल) के साथ टर्नकी की अनुशंसा करते हैं।
उद्धरण का अनुरोध करते समय साझा करने के लिए तकनीकी पैरामीटर
सटीक उद्धरण प्राप्त करने के लिए, प्रत्येक उम्मीदवार फ़ैक्टरी को यह तालिका प्रदान करें:
पैरामीटर आपकी आवश्यकता (उदाहरण) पीसीबी आकार 120 x 90 मिमी, 1.6 मिमी एफआर-4 परत गिनती 2-परत या 4-परत एसएमटी घटक गिनती ~ 85 (0603 पैसिव सहित) थ्रू-होल घटक 4 (स्क्रू टर्मिनल, रिले) परीक्षण बिंदु आवश्यक 12 (एफसीटी के लिए) वार्षिक मात्रा 10,000 इकाइयां अनुरूप कोटिंग हां - ऐक्रेलिक, दोनों तरफ ऑपरेटिंग वातावरण -20 डिग्री सेल्सियस से +75°C, 90% आरएच

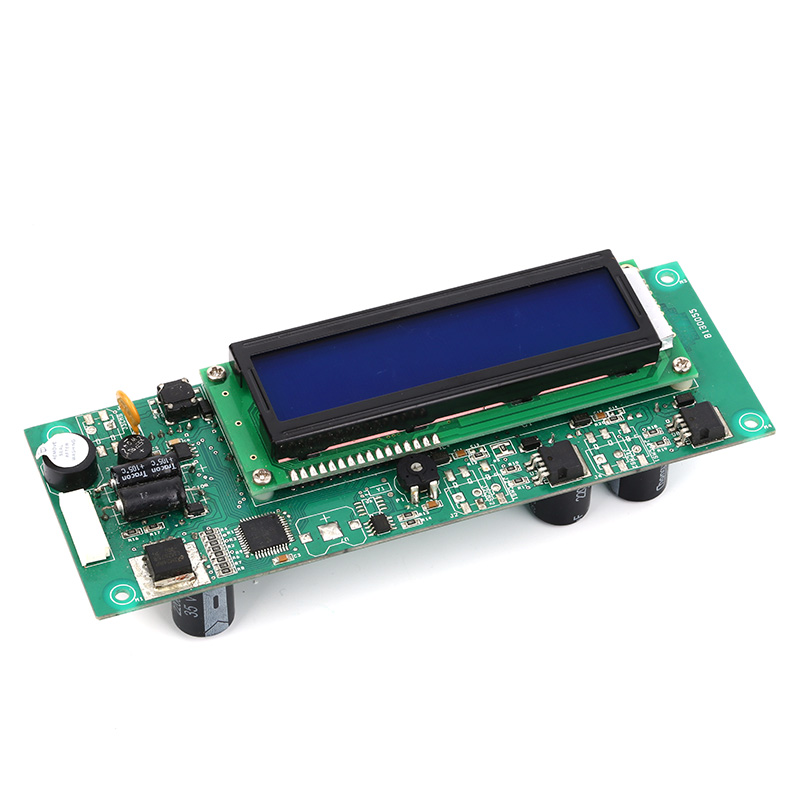

तापमान नियंत्रक पीसीबीए - फ़ैक्टरी चयन अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्न 1 - तापमान नियंत्रक पीसीबीए (केवल असेंबली, कोई संलग्नक नहीं) के लिए उचित मूल्य क्या है?
उत्तर:मानक 2-परत के लिएतापमान नियंत्रक पीसीबीए60-100 एसएमडी घटकों (एक माइक्रोकंट्रोलर, रिले और टर्मिनल ब्लॉक सहित) के साथ, असेंबली मूल्य निर्धारण निम्नानुसार टूट जाता है:
- प्रोटोटाइप (1--10 पीसी):$25--$60 प्रति बोर्ड (स्टेंसिल और सेटअप शामिल है)
- छोटा बैच (100--500 पीसी):$8--$15 प्रति बोर्ड
- मध्यम मात्रा (1,000--5,000 पीसी):$4.50--$7.00 प्रति बोर्ड
- उच्च मात्रा (10,000+ पीसी):$2.80--$4.50 प्रति बोर्ड
ये कीमतें टर्नकी असेंबली (फैक्ट्री स्रोत सभी निष्क्रिय घटकों) को मानती हैं। 100% आईसीटी + एफसीटी परीक्षण के लिए प्रति बोर्ड $1.50--$3.00 जोड़ें। अनुरूप कोटिंग के लिए प्रति बोर्ड $2.00 जोड़ें। इन श्रेणियों से काफी कम कोई भी उद्धरण संभवतः गैर-वास्तविक घटकों का उपयोग करता है या विद्युत परीक्षण को छोड़ देता है।
अक्सर पूछे जाने वाले प्रश्न 2-- मैं बड़ा ऑर्डर देने से पहले किसी कारखाने के वास्तविक गुणवत्ता स्तर का सत्यापन कैसे करूँ?
उत्तर:प्रतिबद्ध होने से पहले "3-40-400" नियम का उपयोग करेंतापमान नियंत्रक पीसीबीएकारखाना:
- 3 नमूने:तीन इंजीनियरिंग नमूना बोर्डों पर अपना स्वयं का कार्यात्मक परीक्षण चलाएं। तापमान पढ़ने की सटीकता (±0.5°C?) और रिले स्विचिंग समय मापें।
- 40 इकाइयाँ (पायलट रन):ऑर्डर 40 असेंबल पीसीबीए। त्वरित थर्मल साइकिलिंग करें (-20°C से +70°C तक 10 चक्र)। विफलता दर मापें - स्वीकार्य है ≤ 2 बोर्ड विफल (5%)।
- 400 इकाइयाँ (पहला उत्पादन लॉट):पायलट पास होने के बाद, 400 इकाइयों का ऑर्डर दें। सांख्यिकीय नमूनाकरण का उपयोग करें (बड़े दोषों के लिए AQL 0.65, छोटे दोषों के लिए 1.5)। आवर्धन के तहत सोल्डर जोड़ की गुणवत्ता के लिए प्रत्येक 20वें बोर्ड की जांच करें।
एक फ़ैक्टरी जो 40 इकाइयों के सशुल्क पायलट संचालन से इनकार करती है, प्रक्रिया की असंगतता को छिपा रही है। दूर जाना।
अक्सर पूछे जाने वाले प्रश्न 3 - एक तापमान नियंत्रक पीसीबीए फैक्ट्री को क्या वारंटी और दायित्व देना चाहिए?
उत्तर:पेशेवरतापमान नियंत्रक पीसीबीएकारखाने प्रदान करते हैं:
- 1 साल की कारीगरी की वारंटी- सोल्डर जोड़ की विफलता, उठे हुए पैड, गलत घटक प्लेसमेंट को कवर करता है।
- 90 दिन की घटक वारंटी- यदि वे पुर्जे प्राप्त करते हैं, तो वे घटक दोषों के कारण किसी भी डीओए (आगमन पर मृत) बोर्ड को बदल देते हैं। 90 दिनों के बाद, घटक वारंटी मूल निर्माता की नीति (अक्सर 1--3 वर्ष) का पालन करती है।
- दायित्व सीमा- मानक अनुबंध दायित्व को पीसीबीए के चालान मूल्य तक सीमित करते हैं। मिशन-महत्वपूर्ण अनुप्रयोगों (चिकित्सा जीवन समर्थन, विमान) के लिए, उच्च दायित्व के साथ एक अलग गुणवत्ता समझौते पर बातचीत करें।
वारंटी की शर्तें हमेशा लिखित में प्राप्त करेंपहलेजमा करना. प्रतिष्ठित कारखानों में उनके प्रोफार्मा चालान में एक गुणवत्ता अनुभाग शामिल होता है। किसी भी ऐसे कारखाने से बचें जो कहता है कि "असेंबल किए गए बोर्ड पर कोई वारंटी नहीं है" - यह तत्काल अयोग्यता है।
लाल झंडों से तुरंत बचें
| भयसूचक चिह्न | क्यों खतरनाक |
|---|---|
| "हमें आपकी Gerber फ़ाइलों की आवश्यकता नहीं है" | डीएफएम निष्पादित नहीं कर सकता - असेंबली त्रुटियों का उच्च जोखिम |
| "परीक्षण अतिरिक्त लागत है" | इन-हाउस FCT क्षमता नहीं होने का संकेत देता है |
| "हम समतुल्य भागों का उपयोग करते हैं" (ब्रांड अनुमोदन के बिना) | नकली या ऑफ-स्पेक घटकों की संभावना |
| "प्रोटोटाइप के लिए न्यूनतम ऑर्डर 5,000 पीसी" | एनपीआई का समर्थन करने को तैयार नहीं - खराब इंजीनियरिंग संस्कृति |
| दोषपूर्ण असेंबलियों पर कोई वापसी नीति नहीं | सारा जोखिम आप पर डाल देता है |
अंतिम अनुशंसा--5-चरणीय चयन वर्कफ़्लो
1. 3--5 फ़ैक्टरियों को शॉर्टलिस्ट करेंउपरोक्त प्रमाणीकरण और परीक्षण क्षमता फ़िल्टर का उपयोग करना।
2. वही तकनीकी डेटा पैक भेजें(गेरबर्स, बीओएम, असेंबली ड्राइंग) सभी को।
3. डीएफएम रिपोर्ट की तुलना करें-- जो फ़ैक्टरी अधिक समस्याएँ ढूंढती है वह सबसे गहन होती है।
4. दो सर्वश्रेष्ठ उम्मीदवारों से 10 प्रोटोटाइप ऑर्डर करें-- अपने सिस्टम में उनका साथ-साथ परीक्षण करें।
5. विजेता से 40-यूनिट पायलट चलाएँवार्षिक मात्रा के लिए प्रतिबद्ध होने से पहले।
A तापमान नियंत्रक पीसीबीएजो फ़ैक्टरी इस प्रक्रिया को पार कर लेती है, वह महीनों नहीं बल्कि वर्षों तक लगातार गुणवत्ता प्रदान करेगी।
इस गाइड में सभी मानदंडों को पूरा करने वाले पूर्व-सत्यापित कारखानों की सूची के लिए, अपनी वार्षिक मात्रा और प्रति बोर्ड लक्ष्य मूल्य के साथ संपर्क करें। मिलानयुक्त अनुशंसा के लिए अपना सेंसर प्रकार (एनटीसी/पीटी100/थर्मोकपल) शामिल करें।
