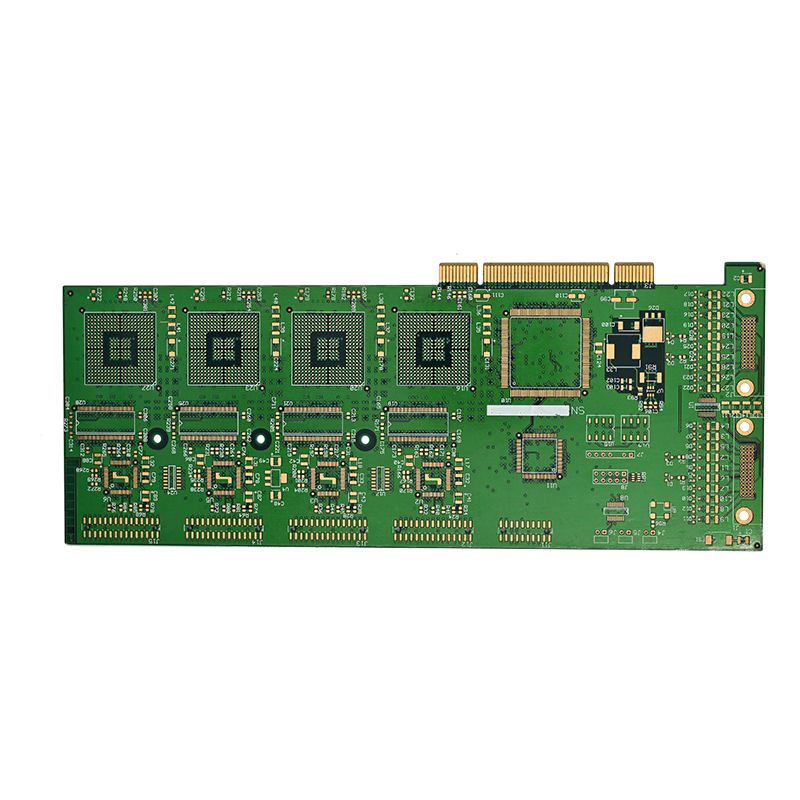

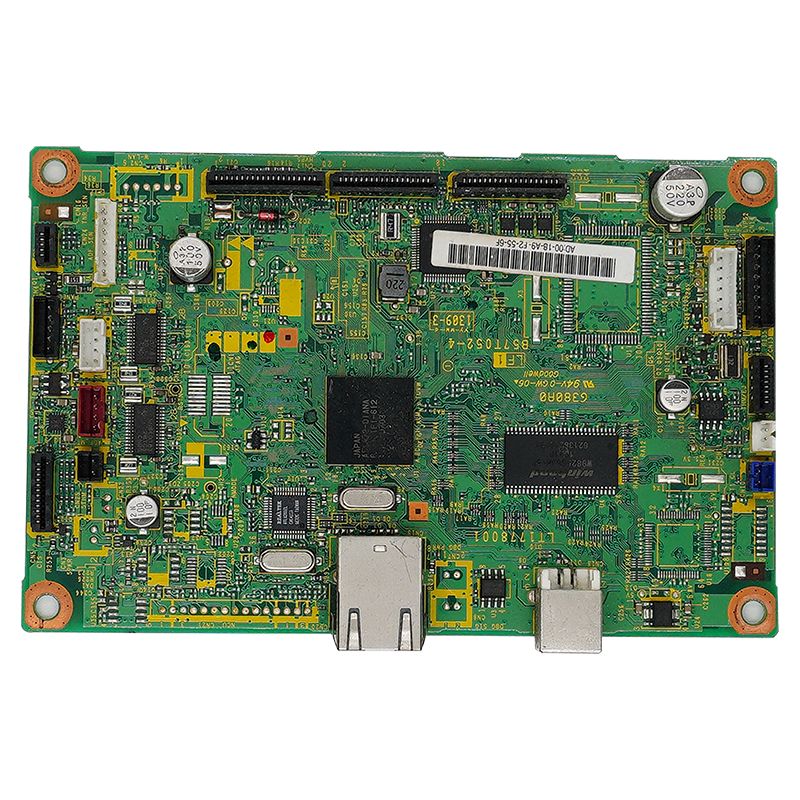

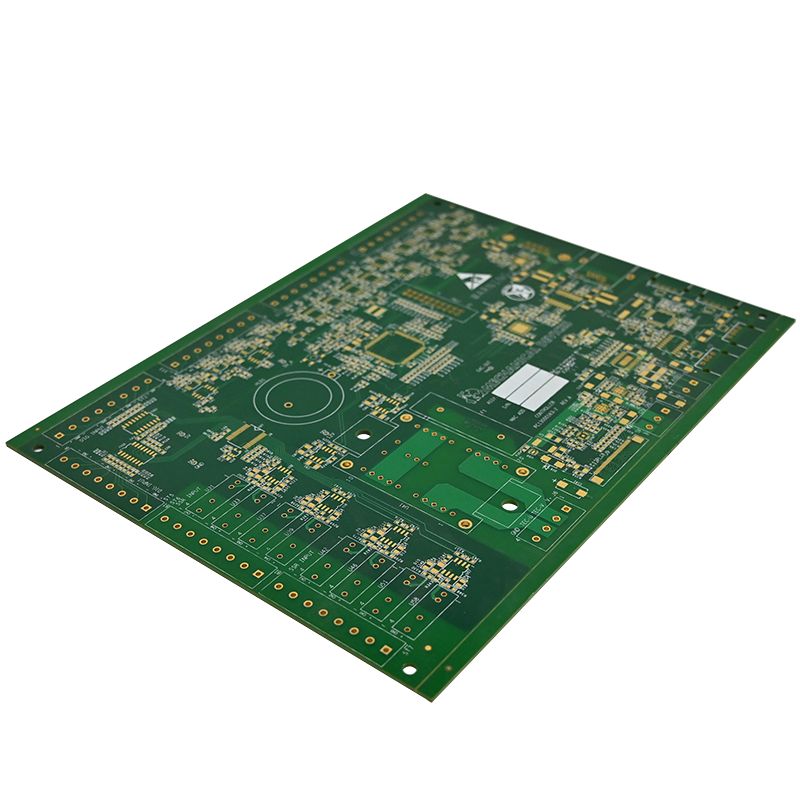

सोल्डरिंग रोबोट पीसीबीए

मुख्य तकनीकी विशेषताएं

1. उन्नत गति नियंत्रण

व्युत्क्रम किनेमेटिक्स एकीकरण: संयुक्त चर और अंत-प्रभावक पोज़ के बीच निर्बाध मानचित्रण के लिए डी-एच पैरामीटर विधियों का उपयोग करता है।

सहज प्रक्षेपवक्र योजना: उन्नत इंटरपोलेशन एल्गोरिदम वेग वक्रों को अनुकूलित करते हैं, विलक्षणताओं से बचते हुए नालीदार या खंडित वेल्ड में सुचारू संक्रमण सुनिश्चित करते हैं।

मल्टी-एक्सिस सहयोग: ±0.05 मिमी के भीतर नियंत्रण सटीकता त्रुटि के साथ जटिल वेल्डिंग पथों के लिए कई जोड़ों के सिंक्रनाइज़ नियंत्रण का समर्थन करता है।

2. वेल्डिंग प्रक्रिया अनुकूलन

वास्तविक समय पैरामीटर ट्यूनिंग: आर्क फीडबैक संकेतों के आधार पर तार फ़ीड गति, वर्तमान और वोल्टेज को गतिशील रूप से समायोजित करता है।

खंडित पथ अनुकूलन: मनका स्थिरता और संयुक्त अखंडता सुनिश्चित करने के लिए नालीदार वेल्ड में संक्रमण अनुभागों के लिए विशेष हैंडलिंग।

3. औद्योगिक-ग्रेड विश्वसनीयता

एंटी-इंटरफेरेंस आर्किटेक्चर: संवेदनशील लॉजिक सर्किट से उच्च-शक्ति वेल्डिंग शोर को अलग करने के लिए विशेष लेआउट।

संचार प्रोटोकॉल: ईथरकैट, प्रोफिनेट और पीएलसी एकीकरण के लिए उपयोग में आसान इंटरफेस।

विनिर्माण उत्कृष्टता

सोल्डरिंग रोबोट पीसीबीए कैसे डिजाइन करें

उच्च प्रदर्शन वाले सोल्डरिंग रोबोट पीसीबीए को डिजाइन करने के लिए सिस्टम आर्किटेक्चर योजना से लेकर हार्डवेयर निर्माण, सॉफ्टवेयर नियंत्रण और अंतिम सत्यापन तक कई आयामों पर व्यापक विचार की आवश्यकता होती है। यह सुनिश्चित करने के लिए कि उत्पाद औद्योगिक वेल्डिंग परिदृश्यों की कठोर आवश्यकताओं को पूरा करता है, निम्नलिखित मुख्य डिज़ाइन बिंदुओं का विवरण देता है।

1. सिस्टम आर्किटेक्चर और कार्यात्मक योजना

सोल्डरिंग रोबोट पीसीबीए को एक स्थिर और कुशल नियंत्रण प्रणाली बनाने के लिए गति नियंत्रण, वेल्डिंग पावर प्रबंधन, सेंसर इंटरफेस और संचार मॉड्यूल को कवर करने वाले कई कार्यात्मक मॉड्यूल के निर्बाध एकीकरण को प्राप्त करने की आवश्यकता है।

मोशन नियंत्रण अनुभाग: बहु-अक्ष सहयोगात्मक प्रक्षेपवक्र योजना (जैसे कार्टेशियन समन्वय प्रणाली में 4-डीओएफ नियंत्रण) का समर्थन करता है, और वेल्डिंग प्रक्षेपवक्र की सटीकता सुनिश्चित करते हुए, व्युत्क्रम किनेमेटिक्स एल्गोरिदम के माध्यम से वेल्डिंग टॉर्च एंड-इफ़ेक्टर के पथ को संयुक्त कोण कमांड में परिवर्तित करता है।

वेल्डिंग प्रक्रिया अनुभाग: यह विभिन्न वेल्डिंग सामग्री और संयुक्त प्रकारों के अनुसार वास्तविक समय में वेल्डिंग मापदंडों को समायोजित कर सकता है। उदाहरण के लिए, नालीदार वेल्ड में, वेल्डिंग दोषों से बचने और वेल्डिंग स्थिरता सुनिश्चित करने के लिए खंडित नियंत्रण (जैसे सीधे खंडों को जोड़ने वाले संक्रमण खंड) को अपनाया जाता है।

संचार इंटरफ़ेस: ईथरकैट या प्रोफिनेट जैसे औद्योगिक-ग्रेड संचार इंटरफेस को आरक्षित करता है, जो ऊपरी कंप्यूटर या पीएलसी के साथ कुशल डेटा इंटरैक्शन का एहसास कर सकता है, जिससे संपूर्ण उत्पादन लाइन के एकीकृत नियंत्रण की सुविधा मिलती है।

2. हार्डवेयर डिजाइन और पीसीबीए विनिर्माण

पीसीबीए को मूल रूप में लेते हुए, हार्डवेयर डिज़ाइन उच्च विश्वसनीयता, मजबूत विरोधी हस्तक्षेप और उच्च परिशुद्धता के सिद्धांतों का पालन करता है, और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए विनिर्माण प्रक्रिया के प्रत्येक लिंक को सख्ती से नियंत्रित करता है।

पीसीबी डिजाइन चरण: सिग्नल हस्तक्षेप से बचने के लिए सर्किट सटीकता (±0.05 मिमी के भीतर त्रुटि) और इंटरलेयर कनेक्शन विश्वसनीयता को नियंत्रित करने पर ध्यान केंद्रित करते हुए, सिमुलेशन तकनीक के माध्यम से सर्किट लेआउट तर्कसंगतता सत्यापन का संचालन करें।

घटक चयन: प्रमुख घटक (जैसे माइक्रोकंट्रोलर, पावर ड्राइवर चिप्स) सभी औद्योगिक-ग्रेड उत्पादों को अपनाते हैं, और कठोर औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करने के लिए सख्त आपूर्तिकर्ता स्क्रीनिंग और आने वाली सामग्री निरीक्षण से गुजरते हैं।

विनिर्माण प्रक्रिया: पूरी प्रक्रिया में सर्किट अखंडता और पर्यावरणीय अनुकूलनशीलता सुनिश्चित करने के लिए सामग्री की तैयारी (±0.1 मिमी के भीतर आयामी त्रुटि), लेजर ड्रिलिंग (0.2 मिमी से नीचे सूक्ष्म छेद सटीकता), तांबा चढ़ाना, फोटोकैमिकल नक़्क़ाशी, सोल्डर मास्क प्रिंटिंग इत्यादि शामिल हैं।

सोल्डरिंग प्रक्रिया: एसएमटी प्लेसमेंट (जैसे उच्च परिशुद्धता 0402/0201 पैक किए गए घटक) को डीआईपी इंसर्शन (उच्च-शक्ति उपकरणों के लिए) के साथ मिलाएं, और घटक कनेक्शन की विश्वसनीयता सुनिश्चित करने के लिए रिफ्लो सोल्डरिंग और वेव सोल्डरिंग प्रौद्योगिकियों का उपयोग करें; अंततः, उत्पाद की स्थिरता में सुधार के लिए सफाई प्रक्रिया के माध्यम से अवशिष्ट प्रवाह को हटा दें।

3. सॉफ्टवेयर नियंत्रण और एल्गोरिथम कार्यान्वयन

सोल्डरिंग रोबोट पीसीबीए का सॉफ्टवेयर सिस्टम गति नियंत्रण और वेल्डिंग प्रक्रिया के गहन एकीकरण का एहसास करता है, और वेल्डिंग सटीकता और दक्षता सुनिश्चित करने के लिए उच्च-प्रदर्शन एल्गोरिदम का उपयोग करता है।

उलटा किनेमेटिक्स समाधान: संयुक्त चर और अंत-प्रभावक मुद्रा के बीच मैपिंग संबंध स्थापित करने के लिए डी-एच पैरामीटर विधि का उपयोग करें, और गति की निरंतरता और चिकनाई सुनिश्चित करने के लिए खंडों (जैसे संक्रमण खंड और नालीदार वेल्ड के सीधे खंड) में वेल्डिंग पथ को संसाधित करें।

प्रक्षेपवक्र योजना एल्गोरिदम: सुचारू संयुक्त गति पथ उत्पन्न करें, गति प्रक्रिया में एकवचन बिंदुओं से बचें, और गति उत्परिवर्तन के कारण होने वाली वेल्डिंग त्रुटियों को कम करने के लिए इंटरपोलेशन एल्गोरिदम के माध्यम से वेग वक्र को अनुकूलित करें।

वास्तविक समय पैरामीटर समायोजन: फीडबैक सिग्नल (जैसे आर्क वोल्टेज, करंट वेवफॉर्म) के आधार पर, वेल्डिंग स्थितियों में बदलाव के अनुकूल तार फ़ीड गति और वेल्डिंग करंट को गतिशील रूप से समायोजित करें और लगातार वेल्डिंग गुणवत्ता सुनिश्चित करें।

UNIXPLORE के बारे में: आपका विश्वसनीय PCBA भागीदार

हमारा इतिहास

2011 में स्थापित, यूनिक्सप्लोर इलेक्ट्रॉनिक्स कंपनी लिमिटेड पीसीबी और पीसीबीए डिजाइन और निर्माण, भागों की खरीद, एसएमटी और डीआईपी असेंबली, प्रोग्रामिंग, कार्यात्मक परीक्षण, अनुरूप कोटिंग, बॉक्स बिल्डिंग, वायर हार्नेस और केबल असेंबली, तैयार उत्पाद असेंबली, पैकेजिंग इत्यादि को कवर करने वाली वन-स्टॉप टर्नकी अनुबंध इलेक्ट्रॉनिक विनिर्माण सेवाएं प्रदान करने पर ध्यान केंद्रित कर रही है। हमारे उत्पादों का व्यापक रूप से घरेलू उपकरणों, ऑटोमोटिव, सुरक्षा प्रणालियों, उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण, चिकित्सा उपकरण, स्वास्थ्य सेवा, स्मार्ट होम में उपयोग किया जाता है। सैन्य, विमानन और अन्य क्षेत्र।

अनुप्रयोग फ़ील्ड

घरेलू उपकरण · औद्योगिक नियंत्रण · ऑटोमोबाइल · उपभोक्ता इलेक्ट्रॉनिक · चिकित्सा उपकरण · सुरक्षा प्रणाली · स्वास्थ्य देखभाल · एलईडी प्रकाश व्यवस्था

हमारी फैक्ट्री की ताकत

उत्पादन क्षमता: 1,500,000 से अधिक पीसीबीए और तैयार उत्पाद असेंबली के 150,000 सेट की वार्षिक उत्पादन क्षमता, जो बड़े-बैच और छोटे-बैच ऑर्डर दोनों की जरूरतों को पूरा कर सकती है।

सहयोग अवधारणा: वैश्विक ग्राहकों के साथ दीर्घकालिक रचनात्मक सहकारी संबंध स्थापित करने, गुणवत्ता सुधार और लागत अनुकूलन पर ध्यान केंद्रित करने और "सर्वोत्तम गुणवत्ता, तेज वितरण, कम लागत, कोई जोखिम नहीं" के सिद्धांत का पालन करने के लिए प्रतिबद्ध है।

ऑर्डर लचीलापन: छोटी मात्रा के ऑर्डर स्वीकार करें, कोई MOQ प्रतिबंध नहीं, और ग्राहकों की अनुकूलित आवश्यकताओं का पूरी तरह से समर्थन करें।

हमारा प्रमाणपत्र

हमारे ऑपरेशन को आईएसओ 9001:2015 और आईपीसी-610ई मानक द्वारा प्रमाणित किया गया है, यह सुनिश्चित करने के लिए अंतरराष्ट्रीय गुणवत्ता प्रबंधन प्रणाली को सख्ती से लागू किया गया है कि प्रत्येक उत्पाद उच्च गुणवत्ता मानकों को पूरा करता है।

उत्पादन उपकरण

हमारे पास 3,000 वर्ग मीटर से अधिक का एक स्व-स्वामित्व वाला कारखाना है, जो उत्पाद की गुणवत्ता के लिए मजबूत समर्थन प्रदान करने के लिए पेशेवर उत्पादन और परीक्षण उपकरणों से सुसज्जित है:

आर एंड डी टीम: 20 पेशेवर आर एंड डी इंजीनियर, अनुकूलित डिजाइन और उत्पाद अनुकूलन के लिए तकनीकी सहायता प्रदान करते हैं।

उत्पादन लाइनें: 6 एसएमटी उत्पादन लाइनें, 4 डीआईपी असेंबली लाइनें, 2 तैयार उत्पाद असेंबली लाइनें, कुशल और स्वचालित उत्पादन का एहसास कराती हैं।

परीक्षण उपकरण: 2 एजिंग परीक्षण कक्ष, 2 उच्च और निम्न तापमान परीक्षण कक्ष, और विभिन्न प्रकार के उन्नत परीक्षण उपकरण, जो पीसीबीए पर विभिन्न स्थिरता, विश्वसनीयता और कार्यात्मक परीक्षण कर सकते हैं।

मुख्य उपकरण: हाई स्पीड यामाहा एसएमटी मशीन, 10 तापमान जोन रीफ्लो सोल्डरिंग मशीन, 9 तापमान जोन रीफ्लो सोल्डरिंग मशीन इत्यादि, जो उत्पादन की सटीकता और दक्षता सुनिश्चित करते हैं।

सहयोग आमंत्रण

हम आपके ODM/OEM PCBA और तैयार इलेक्ट्रॉनिक उत्पाद ऑर्डर का हार्दिक स्वागत करते हैं। चाहे आपके पास अनुकूलित इलेक्ट्रॉनिक असेंबली परियोजनाएं हों या पेशेवर पीसीबीए विनिर्माण सेवाओं की आवश्यकता हो, कृपया बेझिझक आज हमसे संपर्क करें, और हम आपको उच्च-गुणवत्ता, कुशल और लागत प्रभावी समाधान प्रदान करेंगे।
