नाइट्रोजन रीफ़्लो सोल्डरिंग क्या है और इस पर विचार क्यों करें?
नाइट्रोजन रिफ्लो ओवन में मानक हवा को 99.9% शुद्ध N₂ से बदल देता है। ऑक्सीजन की अनुपस्थिति सोल्डर पेस्ट और घटक लीड पर ऑक्साइड के गठन को रोकती है।
प्रक्रिया तुलना
पैरामीटरमानक वायु रिफ्लो नाइट्रोजन रिफ्लो (एन₂) अंतर ऑक्सीजन स्तर 20.9%< 1000 पीपीएम (0.1%)200× कम ओ₂वेटिंग कोण25--35°10--15°2× बेहतर गीलापनथर्मल पैड में शून्यता15--25% क्षेत्र5--10% क्षेत्र50--70% कमीहेड-इन-पिलो दोष0.5--2%< 0.05%10× कम सोल्डर बॉलिंगVisibleNoneCleaner बोर्ड

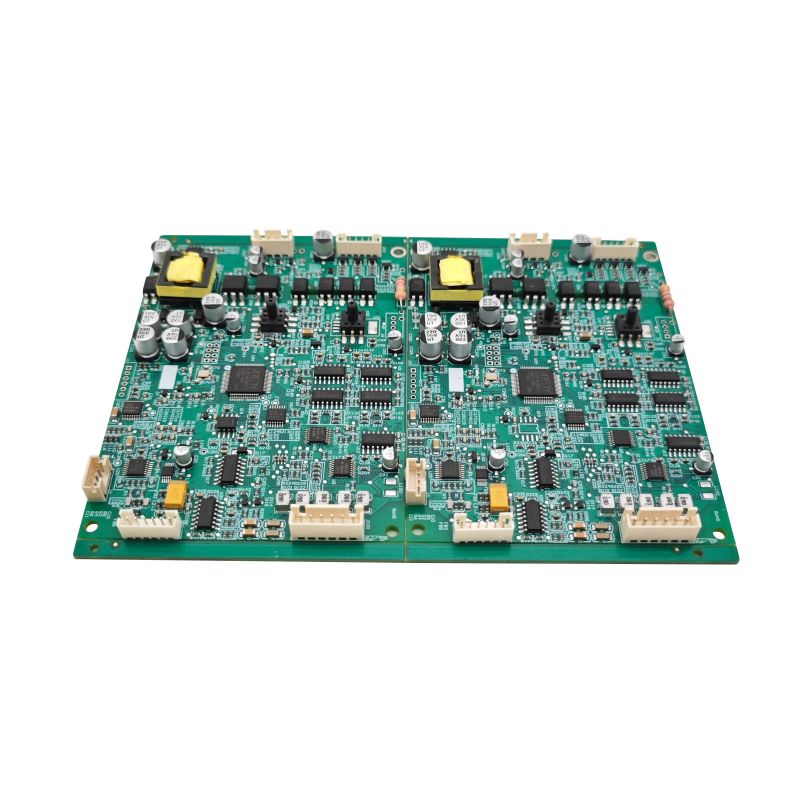

औद्योगिक रोबोट पीसीबीए पर ऑक्सीकरण समस्या
औद्योगिक रोबोट PCBA अक्सर MOSFETs, गेट ड्राइवर और पावर प्रबंधन IC के तहत बड़े थर्मल पैड (एक्सपोज़्ड कॉपर) का उपयोग करता है। ये पैड वायु प्रवाह में तेजी से ऑक्सीकरण करते हैं, सोल्डर को पूरी तरह से गीला होने से रोकते हैं। इसका परिणाम यह होता है कि रिक्त स्थान गर्मी को फँसा लेते हैं और 1000 से अधिक परिचालन घंटों के बाद क्षेत्र में विफलता का कारण बनते हैं।
जहां नाइट्रोजन पुनर्प्रवाह स्पष्ट मूल्य प्रदान करता है
प्रत्येक औद्योगिक रोबोट PCBA को समान रूप से लाभ नहीं होता है। नाइट्रोजन विशिष्ट परिदृश्यों में समझ में आता है।

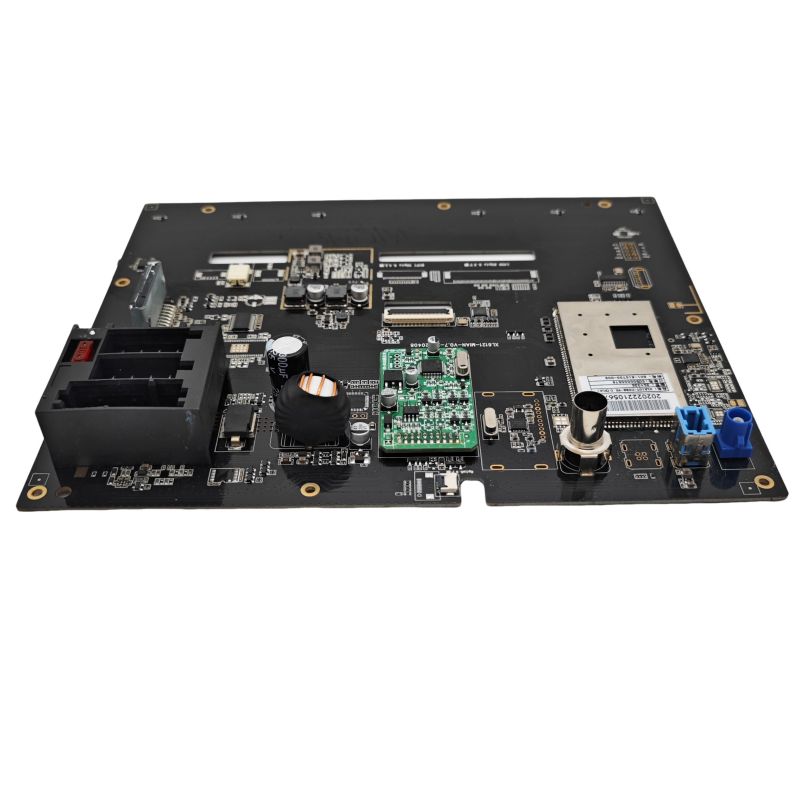

बड़े तांबे के क्षेत्र और भारी घटक
बोर्ड की विशेषता एयर रिफ्लो जोखिम नाइट्रोजन लाभ 10 × 10 मिमी थर्मल पैड> 30% रिक्तियां, हॉट स्पॉट <8% रिक्तियां, समान 20+ परत बोर्ड (मोटा) परतों में असमान हीटिंग, गीलेपन के माध्यम से बेहतर गर्मी हस्तांतरण बड़े कनेक्टर (40+ पिन) हेड-इन-पिलो दोष 100% संयुक्त गठन आईजीबीटी मॉड्यूल (रोबोट मोटर ड्राइव) लंबे समय तक भिगोने के दौरान ऑक्सीकरण, सतहों को साफ करें
वास्तविक दुनिया का डेटा: एक एकल बोर्ड पर 12 पावर एमओएसएफईटी के साथ छह-अक्ष रोबोट नियंत्रक पीसीबीए में, 24 महीनों में नाइट्रोजन रीफ्लो फ़ील्ड रिटर्न 3.2% से 0.4% तक कम हो गया। प्राथमिक विफलता मोड - थर्मल पैड रिक्तियां जो अति ताप का कारण बनती हैं - 87% तक गिर गई।
कम-वोल्टेज, उच्च-वर्तमान निशान
सर्वो ड्राइव के लिए औद्योगिक रोबोट पीसीबीए आंतरिक परतों पर 30--80A रखता है। करंट-सेंस रेसिस्टर्स (0.5 mΩ, 2512 पैकेज) के तहत रिक्तियां प्रतिरोध भिन्नता पैदा करती हैं जो टॉर्क रीडिंग को दूषित करती हैं।
करंट सेंस कंपोनेंट एयर रिफ्लो वेरिएशन नाइट्रोजन रीफ्लो वेरिएशन 4-टर्मिनल शंट (2512) ± 8% शून्यता के कारण ± 1.5% सेंस रेसिस्टर तापमान में वृद्धि 15°C5°C500 चक्रों के बाद अंशांकन बहाव12%2%
जहां नाइट्रोजन पुनर्प्रवाह अनावश्यक है
नाइट्रोजन लागत जोड़ता है (ओवन संशोधन + गैस खपत = $0.08--0.12 प्रति पीसीबीए)। इन मामलों के लिए इसका उपयोग न करें.
कम तापीय द्रव्यमान वाले छोटे बोर्ड
परिदृश्य नाइट्रोजन की आवश्यकता नहीं है, एक तरफा, <50 घटक, एयर रिफ्लो <8% रिक्तियां पैदा करता है, सभी छोटे पैकेज (0402, क्यूएफएन 3×3) कोई बड़ा थर्मल पैड नहीं, बिना किसी संवेदनशील हिस्से के सीसा रहित एसएसी305, मानक फ्लक्स एयर रिफ्लो को संभालता है, कम मात्रा वाला प्रोटोटाइप (<100 बोर्ड) सेटअप लागत उचित नहीं है
हाई-एक्टिविटी फ्लक्स का उपयोग करने वाले बोर्ड
कुछ नो-क्लीन फ्लक्स (उदाहरण के लिए, सेन्जू M705-GRN360-K2-V) में एक्टिवेटर होते हैं जो 240°C तक हवा में प्रभावी ढंग से काम करते हैं। नाइट्रोजन कोई मापने योग्य लाभ नहीं जोड़ता है। ऑक्सीजन संवेदनशीलता के लिए फ्लक्स डेटाशीट की जाँच करें।
औद्योगिक रोबोट पीसीबीए के लिए कार्यान्वयन पैरामीटर
यदि आप नाइट्रोजन का उपयोग करने का निर्णय लेते हैं, तो इन विशिष्ट सेटिंग्स को लागू करें।
नाइट्रोजन के तहत ओवन प्रोफ़ाइल
ज़ोन तापमानसमयO₂ लक्ष्य प्रीहीट150--180°C60--90 सेकंड< 5000 पीपीएमसोख180--210°C60--90 सेकंड< 2000 पीपीएमरीफ़्लो पीक (SAC305)240--250°C30--60 सेकंड< 1000 पीपीएमकूलिंग-5°C/सेकंड रैम्प---नहीं आवश्यकता
गंभीर: रिफ्लो पीक के दौरान O₂ को 1000 पीपीएम से नीचे रखें। 1500 पीपीएम से ऊपर, लाभ गायब हो जाता है - रिक्त स्थान वायु प्रवाह स्तर पर वापस आ जाता है।
नाइट्रोजन प्रवाह दर और शुद्धता
पैरामीटरसिफारिशशुद्धता99.9% न्यूनतम (3.0 ग्रेड)ओस बिंदु-40°C या उससे कम प्रवाह दर15--25 m³/घंटा (सामान्य 6-ज़ोन ओवन)
लागत का अनुमान: 100×150 मिमी के एक विशिष्ट औद्योगिक रोबोट पीसीबीए के लिए, नाइट्रोजन 10,000 वॉल्यूम पर प्रति बोर्ड $0.10 जोड़ता है। 100,000 वॉल्यूम पर, लागत घटकर $0.04 प्रति बोर्ड हो जाती है।
नाइट्रोजन लाभ को मान्य करने के लिए परीक्षण
अपने औद्योगिक रोबोट PCBA के लिए नाइट्रोजन निर्धारित करने से पहले, ये दो परीक्षण चलाएँ।
वॉयडिंग तुलना (एक्स-रे)
1. 20 बोर्ड हवा में, 20 बोर्ड नाइट्रोजन में प्रवाहित करें
2. प्रत्येक बोर्ड को 0° और 45° झुकाव पर एक्स-रे करें
3. सबसे बड़े थर्मल पैड (उदाहरण के लिए, मोटर ड्राइवर आईसी) के नीचे शून्य क्षेत्र को मापें
4. नाइट्रोजन औचित्य के लिए मानदंड पारित करें: वायु की तुलना में शून्यता में कमी > 50%
क्रॉस-सेक्शन और कतरनी परीक्षण
टेस्टएयर रिफ्लो परिणाम नाइट्रोजन लक्ष्यआईएमसी मोटाई (इंटरमेटेलिक) 1--3 µm असमान 2--4 µm समान शून्य व्यास> 200 µm सामान्य < 100 µm दुर्लभ गेंद कतरनी शक्ति (0.5 मिमी BGA)800--1000 gf1100--1300 gf
अक्सर पूछे जाने वाले प्रश्न -- औद्योगिक रोबोट पीसीबीए के लिए नाइट्रोजन पुनर्प्रवाह के बारे में सामान्य प्रश्न
Q1: क्या नाइट्रोजन रीफ़्लो कंपन के संपर्क में आने वाले औद्योगिक रोबोट पीसीबीए के लिए सोल्डर संयुक्त विश्वसनीयता में सुधार करता है?
ए:हाँ, लेकिन केवल विशिष्ट विफलता तंत्र के लिए। औद्योगिक रोबोट सर्वो मोटर्स और गियरबॉक्स से 5-50 ग्राम कंपन का अनुभव करते हैं। नाइट्रोजन के साथ कंपन संबंधी दो विफलताओं में सुधार होता है:
किर्केंडल शून्यता- वायु पुनर्प्रवाह में, कॉपर-टिन इंटरमेटेलिक (आईएमसी) की वृद्धि अनियमित होती है, जिससे इंटरफ़ेस पर सूक्ष्म रिक्तियां बन जाती हैं। कंपन के तहत, ये रिक्तियां 5000--10,000 घंटों के बाद एकत्रित और टूट जाती हैं। नाइट्रोजन पुनर्प्रवाह बिना रिक्त स्थान के एक समान IMC (Cu₆Sn₅ परत) उत्पन्न करता है। कंपन परीक्षण (20 ग्राम, 10-2000 हर्ट्ज, 100 घंटे) से पता चलता है कि नाइट्रोजन जोड़ 3× अधिक समय तक जीवित रहते हैं।
भारी घटकों के पास सोल्डर की थकान- औद्योगिक रोबोट पीसीबीए पर बड़े ट्रांसफार्मर (15×15 मिमी) रोबोट वार्म-अप (25 डिग्री सेल्सियस से 85 डिग्री सेल्सियस) के दौरान अंतर थर्मल विस्तार का अनुभव करते हैं। वायु पुनर्प्रवाह में, रिक्त स्थान घटक कोनों के नीचे केंद्रित होते हैं जहां तनाव सबसे अधिक होता है। ये रिक्त स्थान दरार आरंभ स्थल के रूप में कार्य करते हैं। नाइट्रोजन के साथ, शून्य-मुक्त जोड़ तनाव को समान रूप से वितरित करते हैं।
मात्रात्मक सुधार- त्वरित जीवन परीक्षण (थर्मल शॉक -40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस, 1000 चक्र + एक साथ कंपन) दिखाता है:
- एयर रिफ्लो जोड़: 12% टूटे या विफल
- नाइट्रोजन पुनर्प्रवाह जोड़: 1.5% फटे
तथापि, नाइट्रोजन खराब डिज़ाइन किए गए पैड ज्यामिति या गलत स्टैंसिल एपर्चर को ठीक नहीं करता है। हमेशा पहले उनका अनुकूलन करें, फिर नाइट्रोजन डालें।
Q2: औद्योगिक रोबोट पीसीबीए पावर चरणों के लिए कितना शून्य प्रतिशत स्वीकार्य है, और क्या नाइट्रोजन इसे प्राप्त कर सकता है?
ए:औद्योगिक रोबोट पीसीबीए पावर चरणों (मोटर ड्राइव, आईजीबीटी, एमओएसएफईटी) के लिए, स्वीकार्य शून्यता थर्मल लोड पर निर्भर करती है। तीन स्तर मौजूद हैं:
टियर 1 - उच्च शक्ति (निरंतर > 20ए प्रति एफईटी)
स्वीकार्य शून्य क्षेत्र: <5%। एकल शून्य व्यास: <0.2 मिमी. यह केवल नाइट्रोजन रिफ्लो (1000 पीपीएम ओ₂) प्लस वैक्यूम रिफ्लो (वैकल्पिक) के साथ ही प्राप्त किया जा सकता है। नाइट्रोजन के बिना, सामान्य रिक्तियाँ 15-25% होती हैं।
टियर 2 - मध्यम शक्ति (10--20ए शिखर, रुक-रुक कर)
स्वीकार्य शून्य क्षेत्र: <10%। कोई एकल शून्य > 0.5 मिमी नहीं। नाइट्रोजन पुनर्प्रवाह लगातार 5-8% रिक्तियां प्राप्त करता है। वायु पुनर्प्रवाह 12-18% पैदा करता है - अक्सर सीमांत लेकिन अगर थर्मल सिमुलेशन अनुमति देता है तो गुजर जाता है।
टियर 3 - कम शक्ति (<5ए, सिग्नल आईसी)
स्वीकार्य शून्य क्षेत्र: <25%। रिक्तियों में न्यूनतम तापीय प्रभाव होता है। नाइट्रोजन अनावश्यक है. वायु पुनःप्रवाह पर्याप्त है.
क्या नाइट्रोजन निर्वात के बिना टियर 1 प्राप्त कर सकती है?नहीं - फंसे हुए फ्लक्स गैसों के कारण अकेले नाइट्रोजन 5-8% न्यूनतम रिक्तियों तक पहुंचता है। 5% से कम रिक्तियों (SiC MOSFETs या GaN उपकरणों के लिए महत्वपूर्ण) के लिए, आपको वैक्यूम रीफ्लो की आवश्यकता होती है (सोल्डर पिघलने के बाद गैसों को हटा देता है)। नाइट्रोजन + निर्वात 1-3% रिक्तियाँ प्राप्त करता है।
औद्योगिक रोबोट पीसीबीए के लिए परीक्षण प्रोटोकॉल: 10 बोर्डों पर रिक्तियों को मापें। यदि औसत > 15% है, तो नाइट्रोजन डालें। यदि औसत 8-15% और बिजली अपव्यय <2W प्रति घटक है, तो हवा स्वीकार्य है। यदि <8% आवश्यक है, तो नाइट्रोजन प्लस स्टैंसिल अनुकूलन (फ्लक्स जारी करने के लिए थर्मल पैड में विअस) निर्दिष्ट करें।
Q3: क्या मैं औद्योगिक रोबोट पीसीबीए उत्पादन के लिए अपने मौजूदा एयर रिफ्लो ओवन को नाइट्रोजन में परिवर्तित कर सकता हूं?
ए:हां, लेकिन तीन गैर-परक्राम्य संशोधनों के साथ। कई निर्माता आंशिक रूपांतरण का प्रयास करते हैं और असफल हो जाते हैं।
संशोधन 1--ओवन सीलिंग
एयर रिफ्लो ओवन में प्रवेश/निकास पर्दों और ज़ोन के बीच अंतराल होता है। नाइट्रोजन शुद्धता के लिए ऑक्सीजन प्रवेश <50 एल/मिनट की आवश्यकता होती है। स्थापित करना:
- दोहरी परत वाले चुंबकीय पर्दे (सरल जंजीरों की जगह)
- सकारात्मक दबाव नियंत्रण (ओवन के अंदर 1--2 मिमी H₂O)
- सभी एक्सेस पैनल को उच्च तापमान वाले सिलिकॉन गैसकेट से सील करें
सीलिंग के बिना, आप 3--5× अधिक नाइट्रोजन (लागत $0.30--$0.50 प्रति बोर्ड) का उपभोग करेंगे और अभी भी 5000 पीपीएम O₂ चरम पर है - एक ठीक से ट्यून किए गए एयर ओवन से भी बदतर।
संशोधन 2--ऑक्सीजन निगरानी प्रणाली
दो ज़िरकोनिया O₂ सेंसर स्थापित करें: एक प्रीहीट ज़ोन में, एक रिफ़्लो पीक ज़ोन में। सेंसर को मासिक रूप से कैलिब्रेट किया जाना चाहिए। कई औद्योगिक रोबोट पीसीबीए निर्माता अंशांकन को छोड़ देते हैं, फिर आश्चर्य होता है कि वॉयडिंग वापस क्यों आती है।
संशोधन 3 - कन्वेयर और स्नेहन
मानक ओवन कन्वेयर स्नेहक नाइट्रोजन में वाष्पीकृत हो जाते हैं (ऑक्सीजन की अनुपस्थिति अपघटन तापमान को बदल देती है)। पेरफ्लूरोपॉलीथर (पीएफपीई) ग्रीस का प्रयोग करें। केस्टर या क्लुबर ब्रांड। मानक स्नेहक बोर्ड को दूषित कर देगा और सोल्डर बॉल्स बनाएगा।
रूपांतरण लागत और समयरेखा:
- उपकरण: $8,000--$15,000 (सीलें, पर्दे, सेंसर, प्रवाह नियंत्रण)
- इंस्टालेशन: 2 दिन का डाउनटाइम
- नाइट्रोजन आपूर्ति: तरल टैंक या पीएसए जनरेटर ($300--$500/माह पट्टा)
- औद्योगिक रोबोट पीसीबीए वॉल्यूम> 50,000/वर्ष के लिए भुगतान अवधि: 6-8 महीने (कम पुनर्कार्य और फ़ील्ड रिटर्न से)
धर्म परिवर्तन न करेंयदि आपकी वार्षिक मात्रा 20,000 बोर्ड से कम है। ऐसे अनुबंध निर्माता का उपयोग करें जिसके पास पहले से ही नाइट्रोजन पुनर्प्रवाह है।
निर्णय मैट्रिक्स--क्या आपको नाइट्रोजन का उपयोग करना चाहिए?
फैक्टरएयर रिफ्लो पर्याप्त नाइट्रोजन अनुशंसितथर्मल पैड > 25 मिमी²नहींहांखुले तांबे के आधार वाले घटक (क्यूएफएन, डीएफएन)नहींहांबीजीए पिच <0.8 मिमीनहींहांरोबोट पीसीबीए ऑपरेटिंग> 60 डिग्री सेल्सियस परिवेशनहींहांफील्ड विश्वसनीयता लक्ष्य <0.5% प्रति वर्ष विफलतानहींहांसीसा रहित सोल्डर (एसएसी305) बिना साफ फ्लक्स के कभी-कभी बड़े के लिए बोर्डवॉल्यूम <10,000 बोर्ड/वर्षहांनहीं (लागत अप्रभावी)
अंतिम सिफ़ारिश
नाइट्रोजन पुनर्प्रवाह औद्योगिक रोबोट पीसीबीए के लिए स्पष्ट अर्थ रखता है जिसमें शामिल हैं:
- बड़े थर्मल पैड (> 25 मिमी²)
- खुले डाई पैड वाले बीजीए या क्यूएफएन
- किसी भी विद्युत चरण का अपव्यय> प्रति घटक 5W
- विश्वसनीयता की आवश्यकता <5 वर्षों में 1% क्षेत्र विफलता
छोटे घटकों और बिना थर्मल चुनौतियों वाले सरल, कम-शक्ति वाले औद्योगिक रोबोट पीसीबीए (सेंसर इंटरफेस, आई/ओ बोर्ड) के लिए नाइट्रोजन का कोई मतलब नहीं है।
प्रायोगिक उपकरण: नाइट्रोजन में 100-बोर्ड परीक्षण चलाएँ। एक्स-रे शून्यता. अपने वर्तमान वायु पुनर्प्रवाह परिणामों से तुलना करें। यदि शून्य क्षेत्र 50% से अधिक कम हो जाए, तो नाइट्रोजन लागू करें। यदि 30% से कम कमी है, तो आपका फ्लक्स या स्टेंसिल डिज़ाइन वास्तविक समस्या है - पहले उन्हें ठीक करें।
