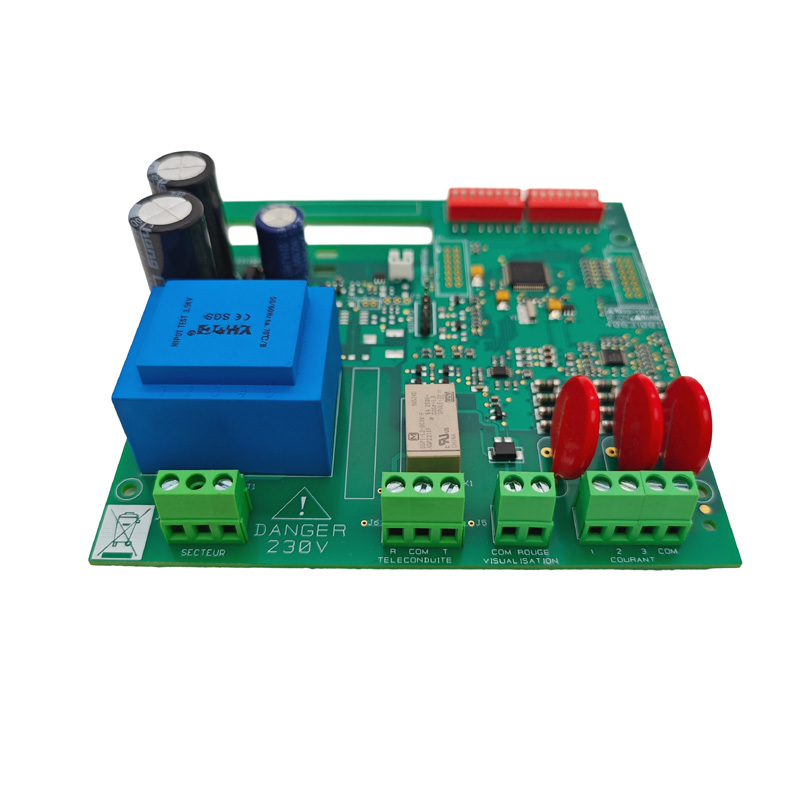

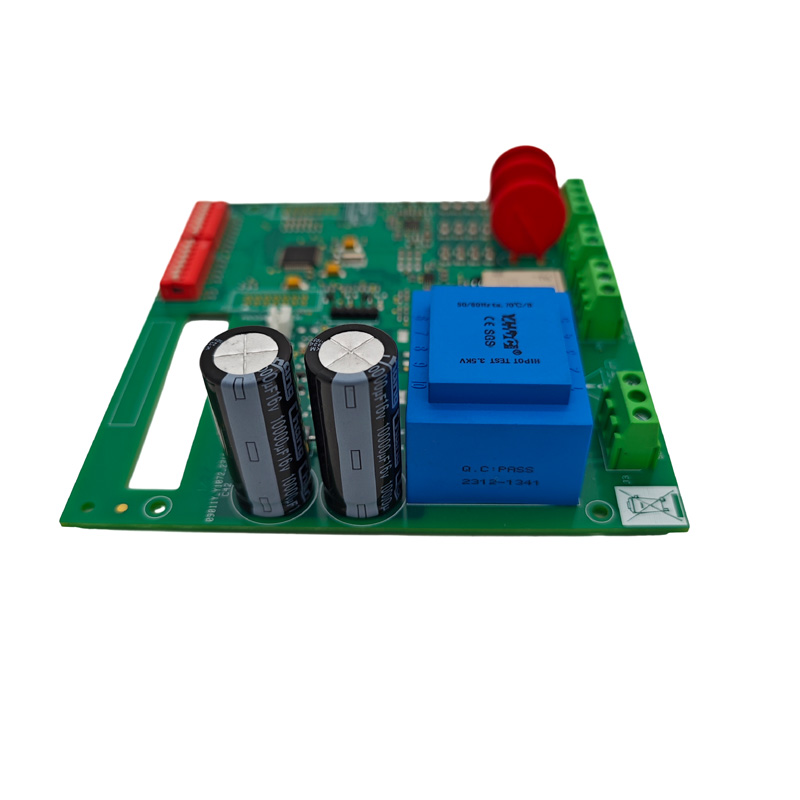

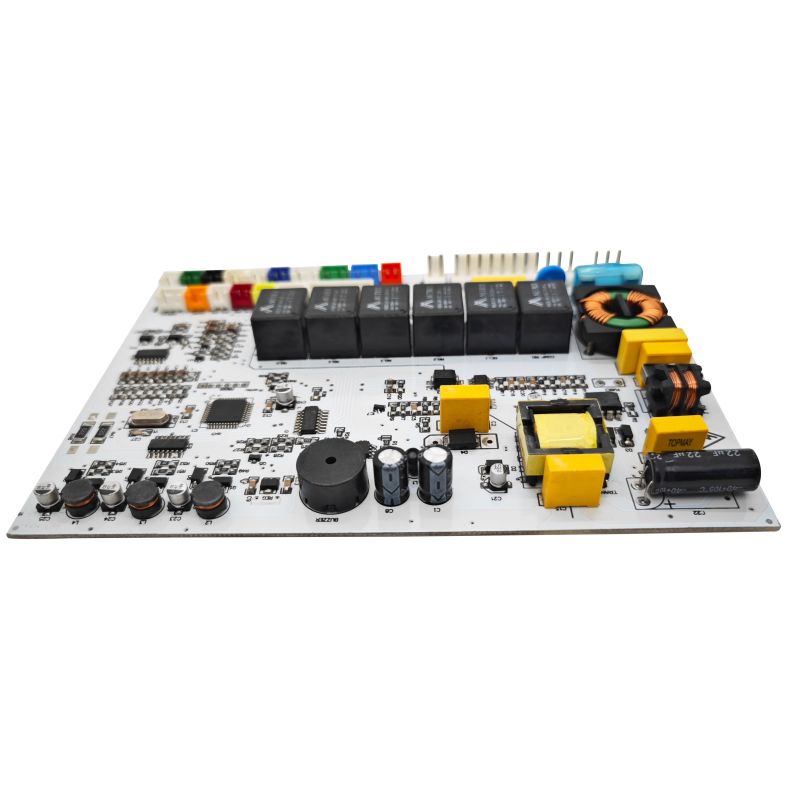

मत्स्य पालन सोनार पीसीबीए

मछली पकड़ने का सोनार सिस्टम (मछली खोजक) समुद्री पहचान उपकरण में मुख्य इलेक्ट्रॉनिक घटक है, जिसका व्यापक रूप से मनोरंजक मछली पकड़ने, वाणिज्यिक मछली पकड़ने और पानी के नीचे की खोज में उपयोग किया जाता है। एक पेशेवर पीसीबीए विनिर्माण सेवा प्रदाता के रूप में, हम डिजाइन से लेकर तैयार उत्पाद असेंबली तक वन-स्टॉप समाधान प्रदान करते हैं, जो नमक स्प्रे, उच्च आर्द्रता और अत्यधिक तापमान में उतार-चढ़ाव वाले कठोर समुद्री वातावरण में विश्वसनीय संचालन सुनिश्चित करते हैं।

फिशिंग सोनार पीसीबीए की दो कोर असेंबली

सोनार प्रणाली में दो इलेक्ट्रॉनिक असेंबली होती हैं, जिनमें से प्रत्येक की अलग-अलग पीसीबीए आवश्यकताएं होती हैं:

डिस्प्ले/प्रोसेसर पीसीबीए

• सोनार सिग्नल प्रोसेसिंग - रिटर्न गूँज को डिजिटल छवियों में परिवर्तित करना

• जीपीएस नेविगेशन एकीकरण - सोनार रीडिंग के साथ स्थिति डेटा का संयोजन

• डिस्प्ले ड्राइविंग - एलसीडी या टचस्क्रीन आउटपुट को नियंत्रित करना

• उपयोगकर्ता इंटरफ़ेस इंटरैक्शन - रीडिंग बटन या टच इनपुट

ट्रांसड्यूसर पीसीबीए

1. पल्स उत्पादन - सोनार आवृत्तियों पर उच्च-वोल्टेज विस्फोट (±40V से ±100V) बनाना

2. इको रिसेप्शन - कमजोर रिटर्न सिग्नल को बढ़ाना और कंडीशनिंग करना (माइक्रोवोल्ट रेंज)

3. ट्रांसमिट/रिसीव स्विचिंग - ट्रांसमिट और रिसीव मोड के बीच तेजी से स्विच करना

4. प्रतिबाधा मिलान - केबल और ट्रांसड्यूसर विशेषताओं का मिलान

आधुनिक विनिर्माण प्रवृत्ति: हाई-एंड फिशिंग ट्रांसड्यूसर अब एसएमटी तकनीक का उपयोग करते हैं, जिसमें पिक-एंड-प्लेस मशीनें पीजोइलेक्ट्रिक तत्वों को सीधे पीसीबीए पर लगाती हैं, जो बेहतर सटीकता और कम लागत के लिए सिरेमिक क्रिस्टल की मैन्युअल स्थिति की जगह लेती हैं।

मुख्य तकनीकी विशिष्टताएँ

उपलब्ध कॉन्फ़िगरेशन

• एकल आवृत्ति, एकल बीम: 38 किलोहर्ट्ज़, 50 किलोहर्ट्ज़, 200 किलोहर्ट्ज़ @ 1 किलोवाट

• दोहरी आवृत्ति, एकल बीम: 38/200 kHz या 50/200 kHz (मछली पकड़ने के लिए सामान्य)

• उच्च शक्ति: 4 किलोवाट गहरे पानी का वाणिज्यिक विन्यास

पीसीबीए भौतिक विशिष्टताएँ

छह महत्वपूर्ण डिज़ाइन संबंधी विचार

1. सिग्नल इंटीग्रिटी - डिटेक्शन सटीकता सुनिश्चित करना

सोनार आवृत्तियाँ 50 kHz से 900 kHz तक होती हैं। PCBA लेआउट सीधे पता लगाने की सीमा और सटीकता को प्रभावित करता है:

• प्रतिबाधा-नियंत्रित निशान: ट्रांसड्यूसर केबल के लिए विशिष्ट 50Ω या 75Ω

• मिलान की गई ट्रेस लंबाई: चरणबद्ध सरणी ट्रांसड्यूसर के लिए, सभी तत्व ट्रेस की विद्युत लंबाई समान होनी चाहिए

• गार्ड रिंग: शोर को अस्वीकार करने के लिए संवेदनशील एनालॉग इनपुट को ग्राउंडेड निशानों से घेरें

• अलग एनालॉग/डिजिटल आधार: पावर इनपुट के पास एक एकल सितारा बिंदु पर कनेक्ट करें

2. नमी संरक्षण - #1 विश्वसनीयता कारक

समुद्री वातावरण पीसीबीए को नमक स्प्रे, संघनन और सीधे विसर्जन के संपर्क में लाता है। अनुरूप कोटिंग गैर-परक्राम्य है:

आईपी ​​रेटिंग लक्ष्य:

• प्रदर्शन इकाई: IP65 न्यूनतम (धूल-तंग, पानी स्प्रे प्रतिरोधी)

• ट्रांसड्यूसर असेंबली: न्यूनतम IP68 (1m+ तक विसर्जन प्रतिरोधी)

3. ट्रांसमिट/रिसीव (टी/आर) स्विचिंग - संवेदनशील रिसीवर की सुरक्षा

एक सोनार ट्रांसड्यूसर एक साथ संचारित और प्राप्त नहीं कर सकता है। पीसीबीए में एक टी/आर स्विच शामिल होना चाहिए जो संवेदनशील लो-नॉइज़ एम्पलीफायर (एलएनए) को हाई-वोल्टेज ट्रांसमिट पल्स से बचाता है:

• तीन-परत सुरक्षा: चॉपर सर्किट + वोल्टेज क्लैंपिंग + श्रृंखला प्रतिरोध

• प्रतिक्रिया समय: <10μs (उथले पानी में 1 फीट गहराई = 2μs राउंड ट्रिप)

• रिसीवर सुरक्षा रेटिंग: ±5V इनपुट पर ±100V शिखर से बचे रहें

4. पावर एम्पलीफायर डिजाइन

ट्रांसड्यूसर को चलाने के लिए आवश्यक वोल्टेज तक MCU के लॉजिक-लेवल सिग्नल (5V) को बढ़ाता है:

5. रिसीवर श्रृंखला - प्रवर्धन और फ़िल्टरिंग

वापसी प्रतिध्वनि अत्यंत कमजोर (मिलीवोल्ट या माइक्रोवोल्ट) होती है। रिसीवर श्रृंखला को कम शोर के साथ उच्च लाभ की आवश्यकता होती है:

6. विद्युत आपूर्ति डिज़ाइन

एक 12V समुद्री बैटरी इनपुट से कई स्वच्छ वोल्टेज रेल उत्पन्न करता है:

सिफ़ारिश: डिजिटल और एनालॉग रेल के लिए अलग-अलग स्विचिंग रेगुलेटर का उपयोग करें। रिसीवर श्रृंखला में सबसे स्वच्छ शक्ति के लिए कन्वर्टर्स को स्विच करने के बाद एलडीओ का उपयोग करें।

पीसीबीए लेआउट विश्वसनीयता नियम

सामग्री चयन मार्गदर्शिका

उत्पादन परीक्षण आवश्यकताएँ

पर्यावरणीय योग्यता (वाणिज्यिक उत्पाद मानक)

पूछे जाने वाले प्रश्न

Q1: ट्रांसड्यूसर असेंबली के लिए कठोर FR4 या लचीला पीसीबी?

दोनों व्यवहार्य हैं; चुनाव प्रदर्शन और विश्वसनीयता को प्रभावित करता है:

• कठोर FR4: सरल एकल-तत्व ट्रांसड्यूसर, कम-आवृत्ति (50-83 kHz) डिज़ाइन के लिए सर्वोत्तम। कम लागत, आसान निर्माण, लेकिन घुमावदार पतवार के आकार के अनुरूप नहीं हो सकता।

• लचीला पीसीबी: चरणबद्ध सरणियों, उच्च-आवृत्ति (200 kHz+), घुमावदार आवास डिजाइनों के लिए सर्वोत्तम। जटिल आकृतियों के अनुरूप, आवास का आकार कम करता है, लेकिन लागत अधिक होती है।

उद्योग की प्रवृत्ति: प्रीमियम मछली खोजक अब एसएमटी पीजोइलेक्ट्रिक तत्वों के साथ लचीले पीसीबीए का उपयोग करते हैं, जिससे सोनार बीम को आकार देने के लिए घुमावदार या रैखिक सरणी में दर्जनों छोटे ट्रांसड्यूसर तत्वों की सटीक स्थिति की अनुमति मिलती है।

Q2: रिसीवर प्रीएम्प को हाई-वोल्टेज ट्रांसमिट पल्स से कैसे बचाएं?

तीन-परत सुरक्षा योजना का उपयोग करें:

1. चॉपर सर्किट: रिसीवर इनपुट के साथ श्रृंखला में बैक-टू-बैक MOSFETs या पिन डायोड - ट्रांसमिट के दौरान बंद हो जाता है

2. वोल्टेज क्लैम्पिंग: बैक-टू-बैक शोट्की या जेनर डायोड ±5V या ±10V पर क्लैंप होते हैं

3. श्रृंखला प्रतिरोध: टी/आर स्विच और एलएनए इनपुट के बीच 100Ω से 1kΩ अवरोधक गलती की स्थिति के दौरान करंट को सीमित करता है

Q3: रुक-रुक कर सोनार सिग्नल या भूत गूँज का क्या कारण है?

अक्सर PCBA डिज़ाइन या असेंबली दोषों का पता लगाया जा सकता है:

1. कनेक्टर पर नमी का प्रवेश → कनेक्टर जंक्शन को पॉट करें, सीलबंद कनेक्टर का उपयोग करें

2. एसएमटी तत्वों पर टूटे हुए सोल्डर जोड़ → लचीले पीसीबी का उपयोग करें, एपॉक्सी अंडरफिल जोड़ें

3. पावर रेल पर अपर्याप्त डिकूपलिंग → 1000μF बल्क कैपेसिटर जोड़ें, LNA रेल के लिए 100μF+100nF डीकपलिंग अलग करें

4. ख़राब बैंडपास फ़िल्टर ट्यूनिंग → 1% सहनशीलता घटकों का उपयोग करें, नेटवर्क विश्लेषक से सत्यापित करें

हमें क्यों चुनें - फिशिंग सोनार पीसीबीए आवश्यकताओं से मेल खाने वाली परिशुद्धता

हमने समुद्री इलेक्ट्रॉनिक्स विनिर्माण की अनूठी चुनौतियों का समाधान करने के लिए विशेष रूप से अपनी क्षमताओं का निर्माण किया है:

1. परिपक्व नमी संरक्षण प्रक्रियाएं

समुद्री वातावरण में नमक स्प्रे का क्षरण और नमी का प्रवेश प्राथमिक चुनौतियाँ हैं। हम चयनात्मक छिड़काव (कनेक्टर क्षेत्रों की सटीक रोकथाम) और आसान निरीक्षण के लिए यूवी फ्लोरोसेंट ट्रेसर के साथ ऐक्रेलिक, सिलिकॉन और यूरेथेन अनुरूप कोटिंग विकल्प प्रदान करते हैं - ट्रांसड्यूसर असेंबली के लिए आईपी 68 सुरक्षा आवश्यकताओं को पूरा करते हैं।

2. लचीला पीसीबी और कठोर-फ्लेक्स विनिर्माण क्षमता

हाई-एंड फिशिंग ट्रांसड्यूसर तेजी से लचीले पीसीबी + एसएमटी पीजोइलेक्ट्रिक तत्व समाधान का उपयोग कर रहे हैं। हम लचीले पीसीबी (पॉलीमाइड/पीईटी) और कठोर-फ्लेक्स बोर्ड विनिर्माण का समर्थन करते हैं - सटीक सरणी स्थिति, घुमावदार आवास संगतता और कम समग्र आकार को सक्षम करते हैं।

3. वन-स्टॉप टर्नकी सेवा - कम समन्वय ओवरहेड

पीसीबी निर्माण → घटक सोर्सिंग → एसएमटी/डीआईपी असेंबली → प्रोग्रामिंग → कार्यात्मक परीक्षण → कंफर्मल कोटिंग → वायर हार्नेस असेंबली → तैयार उत्पाद असेंबली से, सभी प्रक्रियाएं घर में ही पूरी की जाती हैं, जिससे बहु-विक्रेता समन्वय लागत और गुणवत्ता जोखिम कम हो जाते हैं।

4. व्यापक परीक्षण और सत्यापन क्षमताएँ

2 उम्र बढ़ने वाले परीक्षण कक्ष, 2 उच्च/निम्न तापमान परीक्षण कक्ष और पेशेवर परीक्षण उपकरणों की एक विस्तृत श्रृंखला से सुसज्जित, हम प्रदर्शन कर सकते हैं:

• इन-सर्किट टेस्ट (आईसीटी)

• थर्मल साइक्लिंग परीक्षण (-40°C से +85°C)

• नमक स्प्रे परीक्षण

• तापमान आघात परीक्षण

• कार्यात्मक परीक्षण (टी/आर स्विचिंग सत्यापन, शोर तल परीक्षण सहित)

5. लचीला वॉल्यूम समर्थन

वार्षिक PCBA उत्पादन क्षमता 1.5 मिलियन यूनिट से अधिक है, जबकि बिना किसी MOQ के छोटी मात्रा के पायलट रन का समर्थन करता है - प्रोटोटाइप सत्यापन से बड़े पैमाने पर उत्पादन तक निर्बाध संक्रमण।

हमारी योग्यताएँ

• स्थापना: 2011

• फ़ैक्टरी क्षेत्र: 3,000+ वर्गमीटर

• आर एंड डी इंजीनियर: 20

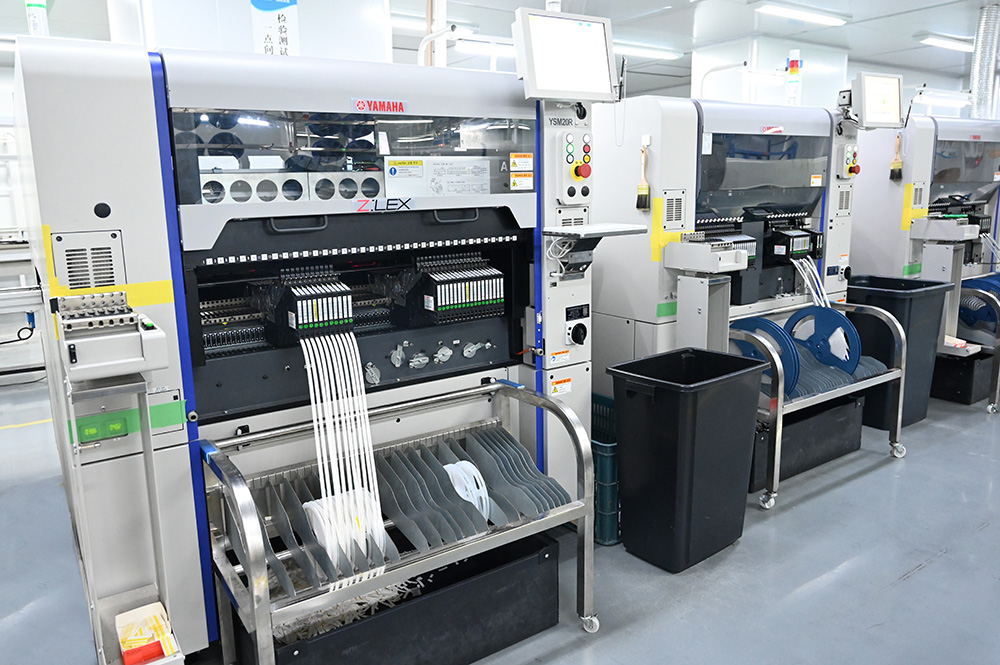

• श्रीमती उत्पादन लाइनें: 6

• डीआईपी असेंबली लाइन्स: 4

• तैयार उत्पाद असेंबली लाइनें: 2

• गुणवत्ता प्रणाली: ISO 9001:2015 प्रमाणित, IPC-610E के अनुरूप

• निर्यात बाज़ार: उत्तरी अमेरिका, दक्षिण अमेरिका, यूरोप, एशिया, ओशिनिया
