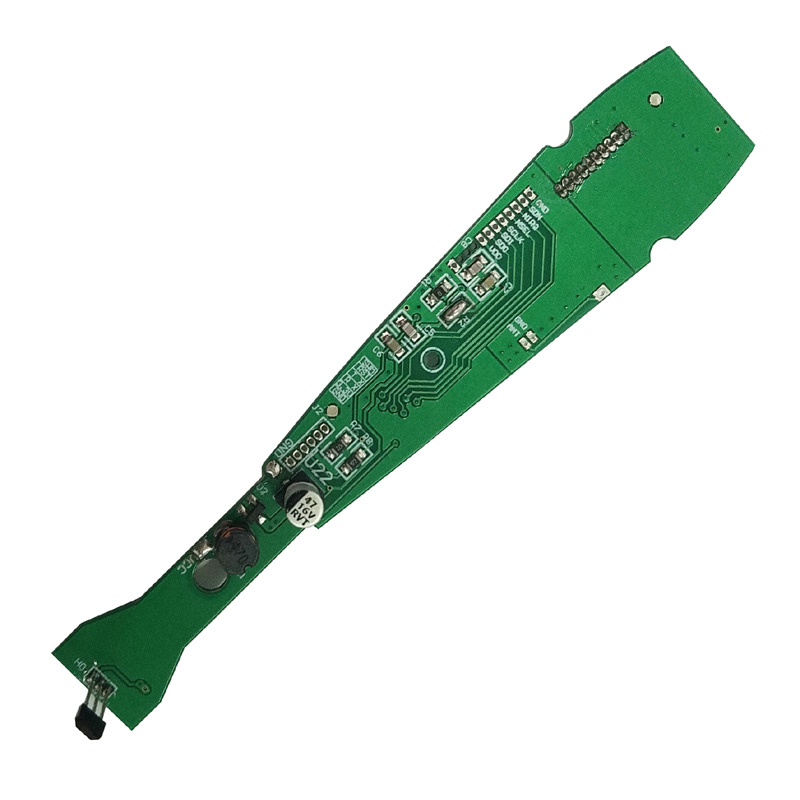

आरसी कार पीसीबीए

आरसी कार पीसीबीए के लिए मुख्य विभेदक

सभी आरसी कार पीसीबीए डिज़ाइन समान रूप से प्रदर्शन नहीं करते हैं। छह कारक वास्तविक अंतर पैदा करते हैं।

मोटर ड्राइव स्टेज - जहां अधिकांश डिज़ाइन विफल हो जाते हैं

फर्क पैदा करने वाला: एक हॉबी-ग्रेड आरसी कार पीसीबीए प्रोग्रामेबल डेड टाइम के साथ अलग-अलग हाई-साइड और लो-साइड एमओएसएफईटी ड्राइवरों का उपयोग करती है। टॉय बोर्ड एकीकृत हाफ-ब्रिज आईसी का उपयोग करते हैं जो 2 मिनट के ऑफ-रोड उपयोग में गर्म हो जाते हैं।

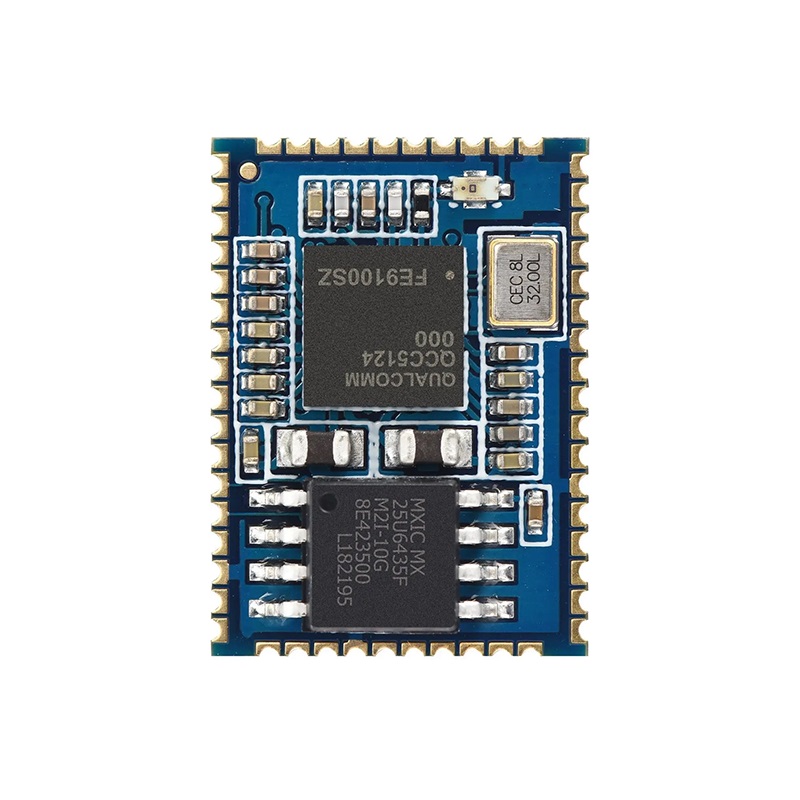

रेडियो रिसीवर संवेदनशीलता और चयनात्मकता

फर्क पैदा करने वाला: एक गुणवत्ता वाली आरसी कार पीसीबीए में रिसीवर आईसी से पहले एक अलग एलएनए (कम शोर एम्पलीफायर) शामिल होता है। यह शोर के आंकड़े को कम किए बिना 15 डीबी का लाभ जोड़ता है, जिससे 300+ मीटर पर नियंत्रण की अनुमति मिलती है।

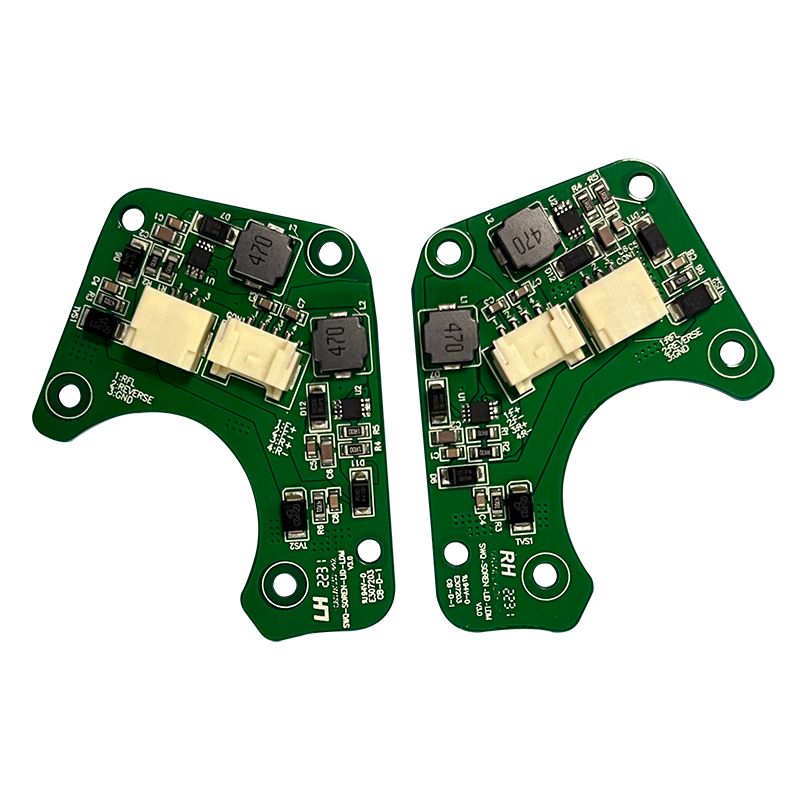

पावर प्रबंधन में अंतर जो मायने रखता है

मोटर लोड के तहत वोल्टेज स्थिरता यह निर्धारित करती है कि आरसी कार पीसीबीए कठिन त्वरण के दौरान रीसेट हो जाती है या नहीं।

बैटरी इनपुट और विनियमन

गंभीर अंतर: आरसी कार पीसीबीए पर एमसीयू को मोटर स्टालों के दौरान जीवित रहना चाहिए जो 10 मिलीसेकंड के लिए बैटरी वोल्टेज को 8.4V से 5.0V तक गिरा देता है। 5V रेल पर हिरन-बूस्ट या बड़े कैपेसिटर बैंक (1000 μF कम-ESC) का उपयोग करें।

बीईसी (बैटरी एलिमिनेटर सर्किट) प्रदर्शन

लेआउट और परिरक्षण अंतर

आरसी कार पीसीबीए मोटर, तारों और घूमने वाले गियर के साथ एक प्लास्टिक चेसिस के अंदर संचालित होती है। शोर हर जगह है.

शोर अलगाव तकनीक

फर्क पैदा करने वाला: एक गुणवत्ता वाली आरसी कार पीसीबीए आरएफ अनुभाग को बैटरी नकारात्मक टर्मिनल के पास एक बिंदु पर मुख्य जमीन से जुड़े एक अलग ग्राउंड द्वीप में रखती है।

क्रिस्टल और ऑसिलेटर प्लेसमेंट

- 27 मेगाहर्ट्ज क्रिस्टल (या 2.4 गीगाहर्ट्ज के लिए टीसीएक्सओ) को मोटर तारों से कम से कम 15 मिमी दूर रखें

- क्रिस्टल के नीचे कोई डिजिटल निशान नहीं चल रहा है

- ऑसिलेटर के चारों ओर ग्राउंड गार्ड रिंग (प्रत्येक 2 मिमी सिलाई के माध्यम से)

- लोड कैपेसिटर क्रिस्टल विनिर्देश से मेल खाते हैं (±5 पीएफ)

फ़र्मवेयर और नियंत्रण लूप अंतर

अकेले हार्डवेयर से कोई फ़र्क नहीं पड़ता. नियंत्रण एल्गोरिदम प्रतिक्रियाशील कारों को सुस्त कारों से अलग करता है।

थ्रॉटल और स्टीयरिंग कर्व्स

कार्यान्वयन: आरसी कार पीसीबीए एमसीयू को न्यूनतम 1 किलोहर्ट्ज़ पर पीआईडी ​​लूप चलाना चाहिए। 100 हर्ट्ज़ लूप ध्यान देने योग्य अंतराल उत्पन्न करते हैं। कॉर्टेक्स-एम4 या उसके समान हार्डवेयर मल्टीप्ली-एक्युमुलेट का उपयोग करें।

फेलसेफ और टेलीमेट्री

- सिग्नल हानि फेलसेफ- 0.5 सेकंड तक कोई पैकेट न मिलने के बाद थ्रॉटल को शून्य पर सेट करें

- कम बैटरी फेलसेफ- 6.0V पर थ्रॉटल को 50% तक कम करें, 5.5V पर काटें

- वैकल्पिक टेलीमेट्री- बैटरी वोल्टेज, मोटर तापमान, आरएसएसआई को ट्रांसमीटर पर वापस भेज दिया गया

एक गुणवत्ता वाली आरसी कार पीसीबीए केवल सॉफ्टवेयर में ही नहीं बल्कि हार्डवेयर (अलग तुलनित्र) में भी फेलसेफ को लागू करती है। यदि MCU लॉक हो जाता है, तो हार्डवेयर थ्रॉटल को शून्य पर खींच लेता है।

उत्पादन सहनशीलता और परीक्षण

बड़े पैमाने पर उत्पादन से मतभेद का पता चलता है। सख्त सहनशीलता लगातार प्रदर्शन बनाती है।

महत्वपूर्ण उत्पादन विशिष्टताएँ

कार्यात्मक परीक्षण प्रोटोकॉल

प्रत्येक आरसी कार पीसीबीए को पास होना चाहिए:

1. नो-लोड मोटर परीक्षण-- करंट <1ए, कोई सुनाई देने वाली कराहना नहीं

2. स्टाल परीक्षण- 2 सेकंड के लिए 30A, कोई थर्मल शटडाउन नहीं

3. रेंज परीक्षण- खुले मैदान में एंटीना के साथ 100 मीटर

4. हस्तक्षेप परीक्षण- एक साथ 10 बोर्ड संचालित करें, कोई चैनल टकराव नहीं

अक्सर पूछे जाने वाले प्रश्न -- आरसी कार पीसीबीए अंतर के बारे में सामान्य प्रश्न

Q1: कुछ आरसी कार पीसीबीए डिज़ाइन दुर्घटना के बाद पेयरिंग क्यों खो देते हैं, जबकि अन्य में नहीं?

ए:अंतर क्रिस्टल ऑसिलेटर पर यांत्रिक तनाव है। एक दुर्घटना जो कार को अचानक रोक देती है, 200--500 G मंदी पल्स बनाती है। यह झटका क्वार्ट्ज क्रिस्टल की अनुनाद आवृत्ति को दो तरीकों से बदलता है:

यांत्रिक तनाव से आवृत्ति परिवर्तन- जी-फोर्स के तहत क्रिस्टल ब्लैंक अस्थायी रूप से विकृत हो जाता है, जिससे इसकी समानांतर गुंजयमान आवृत्ति 150 पीपीएम तक बदल जाती है। यदि रिसीवर का पीएलएल इस बदलाव को ट्रैक नहीं कर सकता है (अधिकांश कम लागत वाले डिजाइनों में 50 पीपीएम कैप्चर रेंज होती है), आरसी कार पीसीबीए लॉक खो देता है और कभी भी पुनः प्राप्त नहीं करता है क्योंकि विकृत क्रिस्टल में अब एक स्थायी ऑफसेट होता है।

सोल्डर ज्वाइंट माइक्रो-फ्रैक्चर-- छोटे एचसी-49एस क्रिस्टल (खिलौना आरसी में आम) में भारी धातु के केस होते हैं। 500 जी के तहत, केस जड़त्व सोल्डर जोड़ों पर दबाव डालता है। एक माइक्रो-क्रैक जो दृश्य निरीक्षण से गुजरता है, रुक-रुक कर संपर्क बनाता है। आरसी कार पीसीबीए चालू होती है (क्रिस्टल कम कंपन पर काम करती है) लेकिन जैसे ही मोटर कंपन करती है वह विफल हो जाती है।

गुणवत्तापूर्ण आरसी कार पीसीबीए में समाधान:

- क्वार्ट्ज के बजाय एमईएमएस ऑसिलेटर (SiTime या समान) का उपयोग करें। एमईएमएस उपकरण 50,000 जी तक जीवित रहते हैं और कम बिजली की खपत करते हैं।

- यदि क्वार्ट्ज अनिवार्य है, तो चार-पॉइंट सोल्डरिंग के साथ 3.2×2.5 मिमी सिरेमिक पैकेज (एचसी-49एस नहीं) का उपयोग करें।

- ऑसिलेटर के नीचे अंडरफिल एपॉक्सी जोड़ें (दो किनारों पर 0.5 मिमी का मनका झटके को अवशोषित करता है)।

एक अच्छी तरह से डिजाइन की गई आरसी कार पीसीबीए बिना बाइंडिंग खोए कंक्रीट पर बार-बार 1-मीटर की गिरावट से बच जाती है। असेंबल की गई कार को 1 मीटर से 20 बार गिराकर परीक्षण करें, फिर रेंज की पुष्टि करें। सस्ते डिज़ाइन ड्रॉप 3 या 4 पर विफल हो जाते हैं।

Q2: MOSFET गेट ड्राइव कॉन्फ़िगरेशन आंशिक थ्रॉटल पर RC कार PCBA प्रदर्शन को कैसे प्रभावित करता है?

ए:आंशिक थ्रॉटल (10-40% कर्तव्य चक्र) वह जगह है जहां अधिकांश आरसी कार पीसीबीए डिज़ाइन उनकी कमजोरियों को प्रकट करते हैं। दो गेट ड्राइव पैरामीटर हावी हैं:

गेट चार्ज और मिलर पठार- जब एक MOSFET आंशिक थ्रॉटल पर स्विच करता है, तो यह रैखिक क्षेत्र (मिलर पठार) में अधिक समय बिताता है जहां Rds (चालू) अभी तक हासिल नहीं किया गया है। उच्च कुल गेट चार्ज (Qg > 50 nC) वाला MOSFET पूरी तरह से चालू होने में 200-300 ns लेता है। 10% थ्रॉटल (20 kHz PWM, 5 μs ऑन-टाइम) पर, MOSFET केवल 4.7 μs के लिए पूरी तरह से बढ़ाया जाता है। रैखिक क्षेत्र में शेष 300 ns ऊष्मा को (I × V) के रूप में नष्ट कर देता है। 20A पर, यह प्रति चक्र 300 ns के लिए 20A × 6V = 120W है - 30 सेकंड में जंक्शन तापमान को परिवेश से 40°C ऊपर बढ़ाने के लिए पर्याप्त है।

गेट रोकनेवाला मूल्य- खिलौना आरसी कार पीसीबीए डिज़ाइन सादगी के लिए एकल 100Ω गेट अवरोधक का उपयोग करते हैं। इससे 500 एनएस वृद्धि समय बनता है। गुणवत्ता वाले डिज़ाइन अलग-अलग टर्न-ऑन और टर्न-ऑफ प्रतिरोधकों का उपयोग करते हैं: 10Ω टर्न-ऑन (तेज) और 100Ω टर्न-ऑफ (रिंगिंग को कम करने के लिए धीमा)। यह 100 एनएस वृद्धि समय उत्पन्न करता है, जिससे रैखिक क्षेत्र के नुकसान में नाटकीय रूप से कमी आती है।

माप का अंतर- आरसी कार पीसीबीए को 10 मिनट के लिए डायनेमोमीटर पर 25% थ्रॉटल पर चलाकर परीक्षण करें। एक ख़राब डिज़ाइन मोटर तापमान 90°C और MOSFET केस 110°C दिखाएगा। एक गुणवत्ता डिज़ाइन (कम Qg MOSFETs, अलग गेट रेसिस्टर्स) मोटर को 60°C पर, MOSFET को 70°C पर चलाता है। कूलर बोर्ड 5× अधिक समय तक चलता है।

Q3: 100-मीटर RC कार PCBA और 300-मीटर संस्करण के बीच एंटीना डिज़ाइन में क्या अंतर है?

ए:समान 2.4 गीगाहर्ट्ज़ ट्रांसमीटर पावर (100 मेगावाट कानूनी सीमा) का उपयोग करते समय तीन एंटीना डिज़ाइन तत्व 200 मीटर का अंतर पैदा करते हैं:

एंटीना प्रकार और दक्षता- मानक 1.6 मिमी एफआर-4 बोर्ड पर एक पीसीबी ट्रेस एंटीना (उल्टा-एफ) 40--50% दक्षता (-3 से -4 डीबीआई लाभ) प्राप्त करता है। बाहरी 1/4 तरंग मोनोपोल (31 मिमी तार) के साथ वही आरसी कार पीसीबीए 70-80% दक्षता (-1.5 डीबीआई) प्राप्त करती है। एक ट्यून्ड मिलान नेटवर्क के साथ एक सिरेमिक चिप एंटीना (उदाहरण के लिए, जोहानसन 2450AT18) 60-65% दक्षता तक पहुंचता है। 300 मीटर की रेंज के लिए, लंबवत रखे गए मोनोपोल एंटीना का उपयोग करें (चेसिस के अंदर कुंडलित नहीं)।

ग्राउंड प्लेन का आकार- एंटीना ग्राउंड प्लेन (काउंटरपोइज़) की लंबाई कम से कम λ/4 (31 मिमी) होनी चाहिए। गुणवत्तापूर्ण आरसी कार पीसीबीए डिज़ाइन आरएफ अनुभाग के तहत 35×40 मिमी का एक ठोस जमीनी क्षेत्र आरक्षित करते हैं। टॉय बोर्ड एंटीना को बैटरी या मोटर के पास रखते हैं, जिससे प्रभावी ग्राउंड प्लेन 15 मिमी तक कम हो जाता है। यह एंटीना को 2.45 गीगाहर्ट्ज पर अलग कर देता है - वास्तविक अनुनाद 2.6 गीगाहर्ट्ज पर स्थानांतरित हो जाता है, जिससे संवेदनशीलता 10 डीबी कम हो जाती है।

फ़ीड लाइन प्रतिबाधा- एक मोनोपोल एंटीना को आरएफ आईसी से एंटीना फ़ीड बिंदु तक 50Ω ट्रांसमिशन लाइन की आवश्यकता होती है। इसका मतलब है 1.6 मिमी एफआर-4 (माइक्रोस्ट्रिप) पर 1.5 मिमी चौड़ा निशान जिसके नीचे एक सतत ग्राउंड प्लेन है। गुणवत्ता वाली आरसी कार पीसीबीए दोनों तरफ ग्राउंड वाया के साथ 50Ω ट्रेस का उपयोग करती है। टॉय बोर्ड एंटीना को ग्राउंड प्लेन में स्लॉट के साथ 10 मिमी लंबे, 0.3 मिमी ट्रेस (120Ω) के माध्यम से रूट करते हैं - एक प्रतिबाधा बेमेल बनाते हैं जो 40% संचारित शक्ति को दर्शाता है।

सत्यापन- 2.45 गीगाहर्ट्ज पर एंटीना प्रतिबाधा दिखाने वाले स्मिथ चार्ट के लिए अपने पीसीबीए आपूर्तिकर्ता से पूछें। एक अच्छा डिज़ाइन 50Ω ± 5Ω दिखाता है। एक ख़राब डिज़ाइन 30Ω या 80Ω दिखाता है। वह एकल माप किसी भी सिमुलेशन की तुलना में सीमा अंतर की अधिक सटीक भविष्यवाणी करता है।

तुलना तालिका - खिलौना बनाम हॉबी आरसी कार पीसीबीए

एक बेहतर आरसी कार पीसीबीए महंगे घटकों के बारे में नहीं है। यह सही गेट ड्राइव, उचित एंटीना डिज़ाइन, फेलसेफ हार्डवेयर और कड़ी उत्पादन सहनशीलता के बारे में है। MOSFET स्विचिंग हानियों और आरएफ ग्राउंड प्लेन आकार पर ध्यान दें - ये दो क्षेत्र वास्तविक दुनिया में ड्राइविंग में सबसे अधिक ध्यान देने योग्य अंतर पैदा करते हैं।
