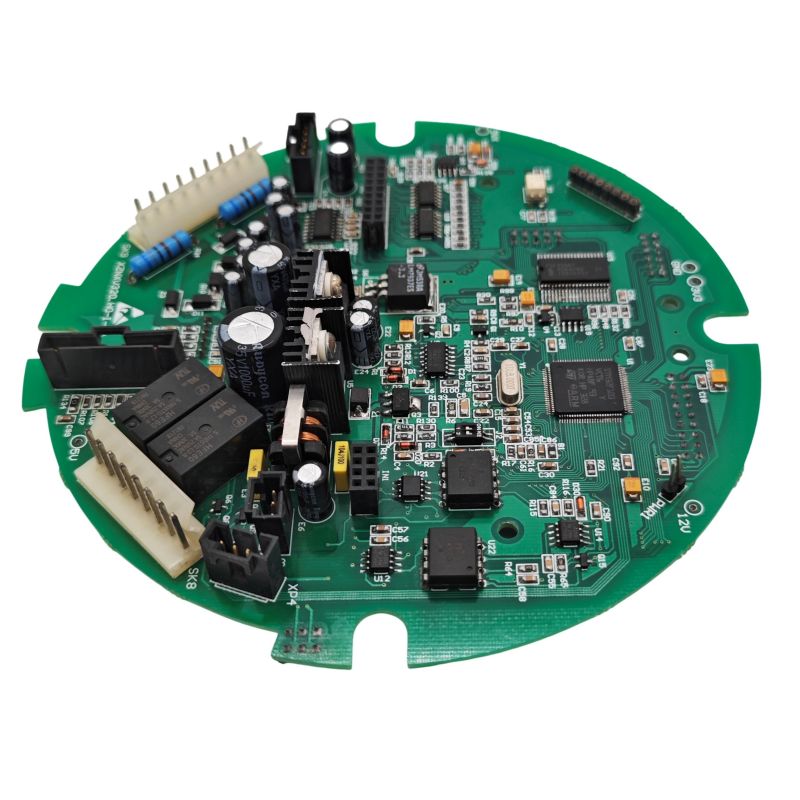

आरसी सर्वो पीसीबीए

यूनिक्सप्लोर इलेक्ट्रॉनिक्स- 20 वर्षों के एम्बेडेड सिस्टम और पीसीबी डिजाइन अनुभव के साथ, हमने बार-बार एक ही विफलता पैटर्न देखा है: शोर वाली बिजली लाइनें, अपर्याप्त डिकॉउलिंग और गलत पीडब्लूएम रूटिंग। हमारे सर्वो पीसीबीए समाधान इंजीनियरिंग विशिष्टताओं, लेआउट नियमों और परीक्षण विधियों के आसपास बनाए गए हैं जो पेशेवर डिजाइनर वास्तव में उत्पादन में उपयोग करते हैं।

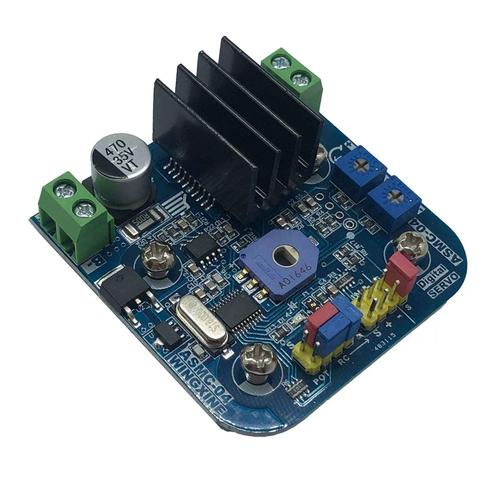

चाहे आपको एक स्टैंडअलोन ड्राइवर बोर्ड, एक मल्टी-चैनल सर्वो नियंत्रक, या एक आंतरिक सर्वो नियंत्रण बोर्ड प्रतिस्थापन की आवश्यकता हो, यूनिक्सप्लोर इलेक्ट्रॉनिक्स विश्वसनीय, शोर-प्रतिरोधी प्रदान करता हैपीसीबीएजो आरसी शौक और औद्योगिक रोबोटिक्स वातावरण दोनों में प्रदर्शन करता है।

हमारी पेशकश:

• Altium, KiCad, या आपके पसंदीदा प्रारूप में पूर्ण सर्वो PCBA डिज़ाइन (योजनाबद्ध + लेआउट)।
• कार्यात्मक परीक्षण के साथ प्रोटोटाइप (लोड, तरंग, थर्मल रिपोर्ट)
• घटक सोर्सिंग और एसएमटी असेंबली के साथ वॉल्यूम विनिर्माण
• डिज़ाइन समीक्षा और विफलता विश्लेषण परामर्श

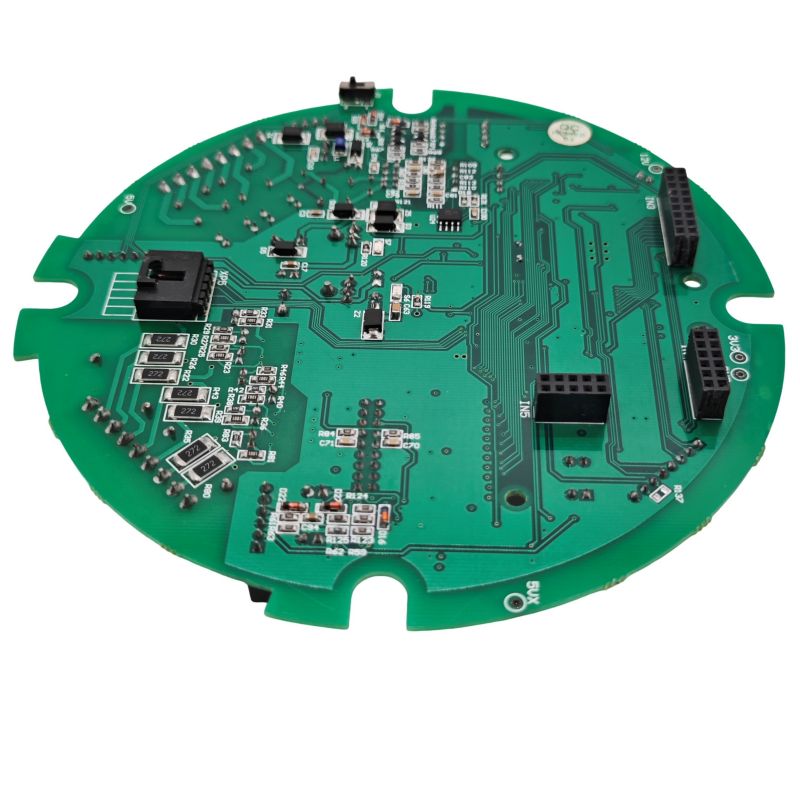

आरसी सर्वो पीसीबीए को क्या करना चाहिए

एक आरसी सर्वो पीसीबीए (चाहे एक स्टैंडअलोन ड्राइवर बोर्ड या आंतरिक सर्वो नियंत्रण बोर्ड) तीन आवश्यक कार्य करता है:

• पीडब्लूएम सिग्नल जनरेशन या रिसेप्शन:नियंत्रण पल्स (50Hz पर 1ms से 2ms) को स्थिति कमांड में परिवर्तित करता है।
• बिजली वितरण:सर्वो मोटर और नियंत्रण आईसी को स्वच्छ 5V या 6V प्रदान करता है।
• फीडबैक प्रोसेसिंग:स्थिति को सत्यापित करने और नियंत्रण लूप को बंद करने के लिए आंतरिक पोटेंशियोमीटर को पढ़ता है।

उच्च-विश्वसनीयता डिज़ाइन में ओवरलोड का पता लगाने के लिए वर्तमान सेंसिंग और शोर प्रतिरक्षा के लिए ऑप्टो-अलगाव भी शामिल है।

मुख्य तकनीकी विशिष्टताएँ

निम्नलिखित पैरामीटर आरसी सर्वो नियंत्रण पीसीबीए डिज़ाइन के लिए उद्योग मानकों का प्रतिनिधित्व करते हैं। ये समर्पित सर्वो ड्राइवर बोर्ड और एकीकृत रिसीवर पीसीबीए असेंबली दोनों पर लागू होते हैं।

इनपुट पावर विशिष्टताएँ

नियंत्रण सिग्नल विशिष्टताएँ

आंतरिक सर्वो पीसीबीए घटक (सर्वो के अंदर)

एक मानक आरसी सर्वो में इन घटकों के साथ एक छोटा पीसीबीए होता है:

आरसी सर्वो विश्वसनीयता के लिए पीसीबीए लेआउट नियम

यूनिक्सप्लोर इलेक्ट्रॉनिक्स में, हम जानते हैं कि अधिकांश आरसी सर्वो विफलताएं पीसीबी पर उत्पन्न होती हैं। हम अपने द्वारा वितरित प्रत्येक डिज़ाइन में विश्वसनीय संचालन सुनिश्चित करने के लिए इन 8 नियमों का पालन करते हैं।

1. विद्युत वितरण: स्टार ग्राउंडिंग

• डेज़ी-चेन ग्राउंड कभी नहीं. प्रत्येक सर्वो ग्राउंड को सीधे बिजली आपूर्ति ग्राउंड पॉइंट पर वापस आना चाहिए।
• बिजली और सिग्नल ग्राउंड को अलग करें। मल्टी-सर्वो पीसीबीए डिज़ाइन पर, ग्राउंड प्लेन को विभाजित करें और बैटरी इनपुट के पास एक बिंदु पर कनेक्ट करें।
• शक्ति के लिए ट्रेस चौड़ाई: 1.5A निरंतर धारा के लिए, 1oz तांबे के साथ 1.5 मिमी न्यूनतम ट्रेस चौड़ाई का उपयोग करें।

2. डिकॉउलिंग कैपेसिटर प्लेसमेंट

सर्वो मोटरें महत्वपूर्ण विद्युत शोर उत्पन्न करती हैं। एक सामान्य सर्वो 5V आपूर्ति लाइन पर 200mV पीक-टू-पीक शोर उत्पन्न कर सकता है।

प्रति सर्वो कनेक्टर के लिए आवश्यक डीकपलिंग:

• 100µF से 470µF इलेक्ट्रोलाइटिक कैपेसिटर (मोटर दबाव को संभालता है)
• 100nF सिरेमिक कैपेसिटर (उच्च आवृत्ति शोर को फ़िल्टर करता है)
• कैपेसिटर को सर्वो पावर पिन के 10 मिमी के भीतर रखें

संपूर्ण पीसीबीए के लिए थोक कैपेसिटेंस: मुख्य पावर इनपुट पर एक बड़ा कैपेसिटर (1000µF से 4700µF) जोड़ें। जब कई सर्वो एक साथ शुरू होते हैं तो यह ब्राउनआउट को रोकता है।

3. पीडब्लूएम सिग्नल रूटिंग

• PWM ट्रेस को छोटा और सीधा रखें। लंबे निशान शोर के लिए एंटेना के रूप में कार्य करते हैं।
• बिजली के तारों के समानांतर पीडब्लूएम ट्रेस चलाने से बचें। यदि आवश्यक हो तो 90-डिग्री क्रॉसिंग का उपयोग करें।
• PWM आउटपुट पिन पर 100Ω से 470Ω श्रृंखला अवरोधक जोड़ें। यह गलती की स्थिति के दौरान करंट को सीमित करता है और रिंगिंग को कम करता है।

4. सर्वो कनेक्टर लेआउट

मानक 3-पिन सर्वो कनेक्टर (सिग्नल, वीसीसी, ग्राउंड) को विशिष्ट रिक्ति की आवश्यकता होती है:

• पिन रिक्ति: 2.54 मिमी (0.1 इंच) या 2.7 मिमी (उच्च घनत्व)
• कनेक्टर ब्लॉक के लिए पीसीबी की मोटाई: 1.2 मिमी से 1.6 मिमी
• सिग्नल पिन स्थान: आमतौर पर आंतरिक पिन (3 में से 2 पिन)
• पावर अनुक्रमण: जीएनडी को सम्मिलन पर वीसीसी से पहले कनेक्ट होना चाहिए

उच्च-घनत्व वाले डिज़ाइनों के लिए, सर्वो कनेक्टर्स के बीच 2.7 मिमी का अंतर विश्वसनीय कनेक्शन बनाए रखते हुए कॉम्पैक्ट लेआउट की अनुमति देता है।

5. नियंत्रण एमसीयू के लिए वोल्टेज विनियमन

• यदि समान आपूर्ति सर्वो को शक्ति प्रदान करती है तो एमसीयू के लिए एक अलग एलडीओ का उपयोग करें। सर्वो करंट स्पाइक्स के कारण वोल्टेज में गिरावट आती है जो माइक्रोकंट्रोलर को रीसेट कर सकती है।
• अनुशंसित नियामक: कम से कम 200mA क्षमता और 1µF इनपुट/आउटपुट कैपेसिटर के साथ 5V या 3.3V LDO।
• सुरक्षा डायोड: रिवर्स पोलरिटी से बचाने के लिए इनपुट पर 1N4007 या शोट्की डायोड जोड़ें।

6. मोटर पर शोर दमन (आंतरिक सर्वो पीसीबीए डिजाइन के लिए)

यदि एक पीसीबीए डिज़ाइन किया जा रहा है जो सर्वो के अंदर जाता है, तो सीधे मोटर टर्मिनलों पर शोर दमन जोड़ें:

• 100nF सिरेमिक कैपेसिटर सीधे मोटर टर्मिनलों पर सोल्डर किया गया।
• अतिरिक्त परिरक्षण के लिए कैपेसिटर नेगेटिव को मोटर हाउसिंग से कनेक्ट करें (शोर को 200mV तक कम करता है)।
• वैकल्पिक: अत्यधिक शोर वाले वातावरण के लिए मोटर लीड पर फेराइट मोती जोड़ें।

7. अधिभार का पता लगाने के लिए वर्तमान सेंसिंग

उन्नत सर्वो पीसीबीए डिज़ाइन में वर्तमान निगरानी शामिल है:

• शंट अवरोधक: 0.1Ω से 0.5Ω, 1% सहनशीलता - धारा के समानुपाती वोल्टेज बनाता है
• विभेदक एम्पलीफायर: 10 से 20 का लाभ - शंट वोल्टेज को मापने योग्य स्तर तक बढ़ाता है
• एडीसी इनपुट: न्यूनतम 10-बिट - एमसीयू को नियंत्रित करने के लिए वर्तमान डेटा फ़ीड करता है

एक 100mΩ शंट 500mA पर 50mV और 1.5A पर 150mV उत्पन्न करता है। 5x गेन एम्पलीफायर के साथ, यह 250mV से 750mV हो जाता है, जो 3.3V ADC इनपुट के लिए उपयुक्त है।

8. इन्सुलेशन और यांत्रिक सुरक्षा

आंतरिक सर्वो पीसीबीए बोर्डों को भौतिक रूप से संरक्षित किया जाना चाहिए:

• इंसुलेटिंग टेप: पीसीबीए और मेटल सर्वो केस के बीच विद्युत टेप रखें। यह सोल्डर जोड़ों या घटक लीड से केस को छूने वाले शॉर्ट सर्किट को रोकता है।
• अनुरूप कोटिंग: बाहरी या उच्च आर्द्रता अनुप्रयोगों के लिए, जंग को रोकने के लिए ऐक्रेलिक अनुरूप कोटिंग जोड़ें।

नियंत्रण सिग्नल जनरेशन (एमसीयू कोड विचार)

घबराहट मुक्त संचालन के लिए उचित पीडब्लूएम पीढ़ी महत्वपूर्ण है। यहां प्रमुख पैरामीटर हैं:

पीडब्लूएम कॉन्फ़िगरेशन

एमसीयू कोड उदाहरण स्यूडोकोड

// 1500μs पल्स के लिए कर्तव्य चक्र की गणना करें
    // मान लिया गया है कि पीडब्लूएम अवधि = 20 एमएस, घड़ी = 1 मेगाहर्ट्ज प्रीस्केलर

    पल्स_विड्थ_यूएस = 1500
    period_counts = 20000 // 20ms माइक्रोसेकंड में
    कर्तव्य_गणना = नाड़ी_चौड़ाई_हमें
    set_pwm_duty(duty_counts)

परीक्षण करते समय, PWM सिग्नल को सत्यापित करने के लिए एक ऑसिलोस्कोप का उपयोग करें। पल्स का गिरता किनारा स्थिति को पढ़ने के लिए सर्वो को ट्रिगर करता है।

सामान्य विफलता मोड और सुधार

पावर स्विचिंग पर महत्वपूर्ण नोट:इसे बंद करने के लिए सर्वो ग्राउंड लाइन को कभी भी स्विच न करें। जब ग्राउंड खोला जाता है, तब भी सर्वो पीडब्लूएम सिग्नल लाइन या अन्य पथों के माध्यम से बिजली प्राप्त कर सकता है, जिसके परिणामस्वरूप 3.2V अंडरवोल्टेज ऑपरेशन और अनियमित व्यवहार होता है। VCC लाइन को हमेशा P-चैनल MOSFET या रिले का उपयोग करके स्विच करें।

आरसी सर्वो पीसीबीए अक्सर पूछे जाने वाले प्रश्न

नीचे तीन तकनीकी प्रश्न हैं जो हमें अक्सर रोबोटिक्स इंजीनियरों और आरसी सिस्टम डिजाइनरों से प्राप्त होते हैं।

Q1: जब मैं अपने सर्वो को ESP32 या Arduino के साथ अपने कस्टम PCBA से नियंत्रित करता हूं तो वे बेतरतीब ढंग से क्यों हिलते हैं?

ए:आपको बिजली के शोर की समस्या है, लगभग निश्चित रूप से। यहां वह डायग्नोस्टिक अनुक्रम है जिसकी हम यूनिक्सप्लोर इलेक्ट्रॉनिक्स में अनुशंसा करते हैं:

स्टेप 1- ऑसिलोस्कोप से बिजली की आपूर्ति की जांच करें: सर्वो चलते समय सीधे सर्वो कनेक्टर पर 5V लाइन को मापें। यदि आपको 200mV से अधिक तरंग (पीक-टू-पीक) दिखाई देती है, तो आपका डिकॉउलिंग अपर्याप्त है।

चरण दो- बल्क कैपेसिटेंस जोड़ें: पावर इनपुट टर्मिनलों पर 1000µF से 4700µF इलेक्ट्रोलाइटिक कैपेसिटर रखें। जब सर्वो मोटरें चलना शुरू करती हैं तो वे उच्च प्रवाह धारा (3–10× चालू धारा) खींचती हैं। बल्क कैपेसिटेंस के बिना, वोल्टेज 4V से नीचे चला जाता है, जिससे नियंत्रण IC रीसेट हो जाता है या अनियमित व्यवहार करता है।

चरण 3- एमसीयू पावर को सर्वो पावर से अलग करें: सबसे खराब डिज़ाइन एमसीयू और सर्वो को एक ही वोल्टेज रेगुलेटर से चलाते हैं। दो अलग-अलग नियामकों का उपयोग करें:

• MCU और लॉजिक के लिए एक 5V/500mA LDO।
• सर्वो के लिए एक अलग 5V/3A आपूर्ति (या प्रत्यक्ष बैटरी कनेक्शन)।

चरण 4- प्रत्येक सर्वो कनेक्टर पर डिकॉउलिंग जोड़ें: प्रत्येक सर्वो कनेक्टर के वीसीसी और जीएनडी पिन पर सीधे 100μF इलेक्ट्रोलाइटिक और 100nF सिरेमिक कैपेसिटर रखें। सिरेमिक कैपेसिटर मोटर ब्रश से उच्च आवृत्ति शोर को फ़िल्टर करता है; इलेक्ट्रोलाइटिक कम-आवृत्ति वर्तमान स्पाइक्स को संभालता है।

चरण 5— अपने पीडब्लूएम सिग्नल की गुणवत्ता जांचें: पीडब्लूएम पिन को देखने के लिए ऑसिलोस्कोप का उपयोग करें। यदि आप बढ़ते या गिरते किनारों पर रिंगिंग (ओवरशूट) देखते हैं, तो एमसीयू पिन पर 100Ω श्रृंखला अवरोधक जोड़ें। यह सिग्नल को धीमा कर देता है और गलत ट्रिगरिंग को रोकता है।

तल - रेखा:90% सर्वो जिटर समस्याएँ बिजली से संबंधित हैं, कोड से संबंधित नहीं। पहले बिजली वितरण ठीक करें.

Q2: मैं एक पीसीबीए कैसे डिज़ाइन करूं जो बिना ब्राउनआउट के एकाधिक सर्वो (8 से 16 चैनल) को नियंत्रित करता है?

ए:इसके लिए सावधानीपूर्वक पावर बजटिंग और लेआउट योजना की आवश्यकता होती है। यहां 16-चैनल सर्वो नियंत्रक पीसीबीए के लिए इंजीनियरिंग दृष्टिकोण दिया गया है।

स्टेप 1- कुल बिजली आवश्यकताओं की गणना करें:

• सामान्य ऑपरेशन के दौरान प्रत्येक मानक सर्वो 200mA से 500mA तक खींचता है।
• पीक स्टॉल करंट प्रति सर्वो 1.5A से 3A तक पहुंच सकता है।
• 16 सर्वो के लिए: 16 × 1.5ए = 24ए शिखर संभावित ड्रा।

चरण दो- बिजली वितरण डिजाइन करें:

• मुख्य पावर इनपुट: न्यूनतम 30A के लिए रेटेड 5V से 6V आपूर्ति का उपयोग करें।
• इनपुट कनेक्टर: XT60 या स्क्रू टर्मिनल (छोटा 2-पिन हेडर नहीं)।
• मुख्य पावर ट्रेस: ​​2oz तांबे के साथ 8 मिमी से 10 मिमी चौड़ा, या परत 2 पर एक समर्पित पावर प्लेन का उपयोग करें।
• बस बार: 15ए से ऊपर के करंट के लिए, तांबे के बस बार जोड़ें या बाहरी तारों का उपयोग करें।

चरण 3- चरणबद्ध बिजली वितरण लागू करें:

• मोटे पावर ट्रेस (5मिमी+) को केंद्रीय वितरण बिंदु तक रूट करें।
• उस बिंदु से, प्रत्येक सर्वो कनेक्टर पर अलग-अलग 1.5 मिमी निशान चलाएं।
• प्रत्येक सर्वो कनेक्टर पर एक 470μF कैपेसिटर जोड़ें (वितरित कैपेसिटेंस, इनपुट पर केवल एक बड़ी कैप नहीं)।

चरण 4- सिग्नल लाइनों के लिए ऑप्टो-आइसोलेशन का उपयोग करें (उन्नत):

• औद्योगिक या उच्च शोर वाले वातावरण के लिए, ऑप्टोकॉप्लर्स (जैसे, 4N35 या PC817) का उपयोग करके PWM संकेतों को अलग करें।
• यह मोटर के शोर को एमसीयू में वापस जुड़ने और रीसेट होने से रोकता है।
• पृथक डिज़ाइनों के लिए अलग पावर डोमेन (एमसीयू साइड और सर्वो साइड) की आवश्यकता होती है।

चरण 5- करंट लिमिटिंग या सॉफ्ट-स्टार्ट जोड़ें:

• सर्वो पावर को 10ms से 50ms तक बढ़ाने के लिए सॉफ्ट-स्टार्ट सर्किटरी वाले MOSFET का उपयोग करें।
• यह सभी 16 सर्वो से शुरुआती प्रवाह को आपूर्ति को बाधित होने से रोकता है।
• वैकल्पिक रूप से, क्रम में सर्वो को पावर अप करें (प्रत्येक के बीच 5ms की देरी)।

चरण 6- 16+ चैनलों के लिए पीसीबी परत स्टैक अनुशंसा:

• परत 1: सिग्नल (पीडब्लूएम, फीडबैक)
• परत 2: ग्राउंड प्लेन (ठोस डालना)
• परत 3: पावर प्लेन (5वी या वसर्वो)
• परत 4: सिग्नल या सेकेंडरी ग्राउंड

यह स्टैक लूप क्षेत्र को कम करता है और चैनलों के बीच ईएमआई को कम करता है।

Q3: क्या मैं विभिन्न सर्वो ब्रांडों (फ़ुटाबा, हाईटेक, स्पेक्ट्रम, जेनेरिक) के लिए एक ही पीसीबीए डिज़ाइन का उपयोग कर सकता हूँ?

ए:हाँ, तीन महत्वपूर्ण संगतता विचारों के साथ।

विचार 1- PWM सिग्नल मानक सुसंगत हैं: सभी RC सर्वो 1ms से 2ms पल्स के साथ समान 50Hz PWM मानक का उपयोग करते हैं। आपके PCBA का PWM जेनरेशन लॉजिक सार्वभौमिक रूप से काम करता है।

विचार 2- बिजली की आवश्यकताएं काफी भिन्न होती हैं:

आपका पीसीबीए उस उच्चतम वर्तमान सर्वो के लिए डिज़ाइन किया जाना चाहिए जिसका आप उपयोग करना चाहते हैं। अधिकांश मानक और उच्च-टोक़ सर्वो को कवर करने के लिए प्रति चैनल 2ए निरंतर और 5ए पीक के लिए डिज़ाइन।

विचार 3— कनेक्टर अनुकूलता:

• अधिकांश सर्वो 2.54 मिमी (0.1 इंच) रिक्ति के साथ एक मानक 3-पिन महिला हेडर का उपयोग करते हैं।
• सिग्नल पिन का स्थान ब्रांड के अनुसार भिन्न होता है:
  • फ़ुतबा: सिग्नल सबसे भीतरी पिन है (पिन 2)
  • हाईटेक और स्पेक्ट्रम: मॉडल के आधार पर सिग्नल पिन 1 या पिन 3 है
• अपने पीसीबीए को स्पष्ट रूप से लेबल किए गए पिनआउट (एस, +, -) के साथ डिज़ाइन करें। 3-पिन मेल हेडर (एक मानक सर्वो एक्सटेंशन केबल की तरह) का उपयोग करें ताकि कोई भी सर्वो सीधे प्लग इन कर सके।

विचार 4- आंतरिक सर्वो पीसीबीए (सर्वो के अंदर) विनिमेय नहीं है: यदि आप आंतरिक पीसीबीए को डिज़ाइन कर रहे हैं जो सर्वो हाउसिंग के अंदर जाता है (मूल नियंत्रण बोर्ड की जगह), तो यह ब्रांड-विशिष्ट है। अलग-अलग सर्वो में अलग-अलग हैं:

• पोटेंशियोमीटर प्रतिरोध मान (5kΩ बनाम 10kΩ)
• मोटर आकार और वर्तमान रेटिंग
• यांत्रिक बढ़ते छेद स्थान
• केस के आयाम

आंतरिक पीसीबीए डिज़ाइन के लिए, मूल को रिवर्स-इंजीनियर करें या उस सटीक सर्वो मॉडल के लिए विस्तृत विनिर्देश प्राप्त करें। बाहरी ड्राइवर पीसीबीए डिज़ाइन (बोर्ड जो मानक सर्वो कनेक्टर से जुड़ता है) के लिए, सभी प्रमुख आरसी ब्रांडों में अनुकूलता उत्कृष्ट है।

आपके आरसी सर्वो पीसीबीए का परीक्षण

उत्पादन के लिए किसी डिज़ाइन को मंजूरी देने से पहले, ये पाँच परीक्षण चलाएँ:

सारांश: एक विश्वसनीय आरसी सर्वो पीसीबीए डिजाइन करना

एक मजबूत आरसी सर्वो पीसीबीए को पांच इंजीनियरिंग निर्णयों द्वारा परिभाषित किया गया है:

1. पर्याप्त थोक क्षमतामुख्य पावर इनपुट पर (1000µF से 4700µF)।
2. अलग पावर डोमेनएमसीयू (एलडीओ विनियमित) और सर्वो (प्रत्यक्ष बैटरी या उच्च-वर्तमान नियामक) के लिए।
3. स्टार ग्राउंडिंगअलग पावर और सिग्नल ग्राउंड रिटर्न के साथ।
4. डिकॉउलिंग कैपेसिटरप्रत्येक सर्वो कनेक्टर (100μF इलेक्ट्रोलाइटिक + 100nF सिरेमिक) पर।
5. उचित पीडब्लूएम सिग्नल कंडीशनिंगश्रृंखला प्रतिरोधकों और छोटे निशानों के साथ।

मल्टी-सर्वो डिज़ाइन (8+ चैनल) के लिए, समर्पित पावर और ग्राउंड प्लेन के साथ 4-लेयर पीसीबी का उपयोग करें। आंतरिक सर्वो पीसीबीए डिज़ाइन के लिए, केस शॉर्ट्स को रोकने के लिए मोटर शोर दमन (मोटर टर्मिनलों पर 100nF) और इंसुलेटिंग टेप जोड़ें। ये प्रथाएं आरसी और रोबोटिक्स दोनों अनुप्रयोगों में लगातार घबराहट मुक्त संचालन और दीर्घकालिक विश्वसनीयता प्रदान करती हैं।
