ग्राउंडिंग गड़बड़ी और पेंच मलबे से बचना: उच्च-विश्वसनीयता मोटर नियंत्रण पीसीबीए के लिए डिज़ाइन दिशानिर्देश

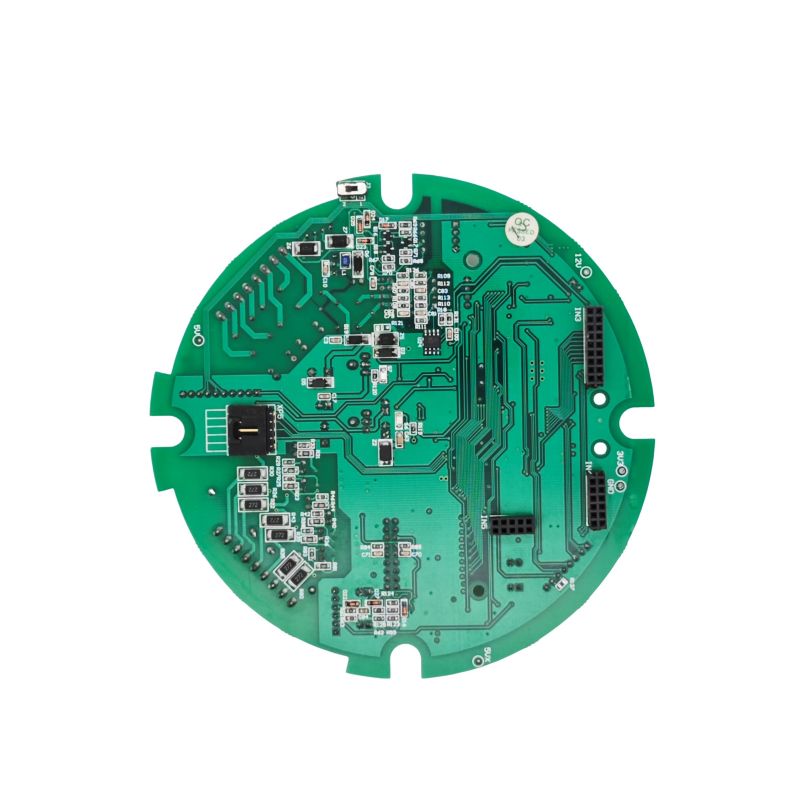

मोटर नियंत्रण पीसीबीए (मुद्रित सर्किट बोर्ड असेंबली) औद्योगिक स्वचालन, रोबोटिक्स, नई ऊर्जा वाहनों और स्मार्ट घरेलू उपकरणों में सटीक गति नियंत्रण का मुख्य प्रवर्तक है। यह व्यावहारिक मार्गदर्शिका आर्किटेक्चर चयन, पीसीबी लेआउट, असेंबली और सत्यापन से महत्वपूर्ण अंतर्दृष्टि को समेकित करती है, जिससे इंजीनियरों और उत्पाद प्रबंधकों को सामान्य नुकसान से बचने और प्रोटोटाइप से उच्च-मात्रा विनिर्माण तक एक सुचारु संक्रमण सुनिश्चित करने में मदद मिलती है।

1. डिज़ाइन चरण: वास्तुकला और घटक चयन

1.1 कस्टम बनाम मानक समाधान

प्रोजेक्ट आरंभ करते समय, यह आकलन करें कि कस्टम पीसीबीए या ऑफ-द-शेल्फ मानक मॉड्यूल को अपनाया जाए या नहीं। जबकि कस्टम पीसीबीए में अग्रिम एनआरई (गैर-आवर्ती इंजीनियरिंग) लागत अधिक होती है, यह विशिष्ट मोटर प्रकारों - जैसे बीएलडीसी, स्टेपर, या सर्वो - और सटीक प्रदर्शन लक्ष्य (उदाहरण के लिए, ± 0.5% के भीतर गति / टोक़ सटीकता) के लिए अनुकूलन को सक्षम बनाता है। कस्टम समाधान बेहतर सिस्टम एकीकरण दक्षता (अक्सर 95% से अधिक) और कठोर परिचालन स्थितियों के तहत दीर्घकालिक विश्वसनीयता भी प्रदान करते हैं।

1.2 कोर चिपसेट और टोपोलॉजी चयन

• प्रोसेसर: वास्तविक समय प्रतिक्रिया के साथ फील्ड-ओरिएंटेड कंट्रोल (एफओसी) जैसे कम्प्यूटेशनल रूप से गहन एल्गोरिदम को संभालने के लिए समर्पित मोटर-नियंत्रण बाह्य उपकरणों (उदाहरण के लिए, एआरएम कॉर्टेक्स-एम 4 कोर) के साथ 32-बिट एमसीयू की दृढ़ता से अनुशंसा की जाती है।

• ड्राइवर और पावर स्टेज:

• उच्च-एकीकरण डिज़ाइन के लिए, पूरी तरह से एकीकृत BLDC ड्राइवर IC (उदाहरण के लिए, TI MCF831xC श्रृंखला) चुनें जो गेट ड्राइवर और पावर FET को जोड़ते हैं। यह बाहरी सर्किटरी को सरल बनाता है, लेकिन सावधानीपूर्वक डिकूपलिंग को अनिवार्य करता है - स्थिर संचालन सुनिश्चित करने के लिए कम से कम पांच महत्वपूर्ण कैपेसिटर (वीएम-पीजीएनडी, सीपीएच-सीपीएल, आदि) को डेटाशीट के अनुसार रखा जाना चाहिए।

• उच्च-शक्ति अनुप्रयोगों (उदाहरण के लिए, >50A) के लिए, समर्पित गेट ड्राइवरों के साथ अलग MOSFETs/IGBTs को प्राथमिकता दी जाती है। उच्च स्विचिंग आवृत्तियों और कम नुकसान को प्राप्त करने के लिए वाइड-बैंडगैप डिवाइस (SiC या GaN) पर विचार करें।

2. पीसीबी लेआउट: शोर दमन और थर्मल प्रबंधन की कला

एक मोटर नियंत्रण बोर्ड स्वाभाविक रूप से एक मिश्रित-सिग्नल और पावर-गहन असेंबली है। ख़राब लेआउट ईएमसी विफलताओं और फ़ील्ड रिटर्न का प्रमुख कारण है।

2.1 सर्किट विभाजन और ग्राउंडिंग रणनीति (महत्वपूर्ण)

सुनहरा नियम: पावर ग्राउंड को सिग्नल ग्राउंड से भौतिक रूप से अलग करें।

• ज़ोनिंग: पीसीबी को तीन अलग-अलग क्षेत्रों में विभाजित करें:

• शोर क्षेत्र: पावर इन्वर्टर, रिले और गेट-ड्राइव लूप।

• डिजिटल जोन: एमसीयू, संचार इंटरफेस (सीएएन, यूएआरटी, एसपीआई)।

• एनालॉग ज़ोन: करंट/वोल्टेज सेंसिंग, एनकोडर/रिज़ॉल्वर इनपुट। उच्च-आवृत्ति पीडब्लूएम ट्रेस को संवेदनशील एनालॉग फीडबैक पथों से दूर रखें।

• ग्राउंडिंग कार्यान्वयन:

• एकल-बिंदु ग्राउंडिंग या स्प्लिट-ग्राउंड-प्लेन दृष्टिकोण अपनाएं।

• एडीसी संदर्भ पिन के पास एक ही बिंदु पर डिजिटल और एनालॉग ग्राउंड को कनेक्ट करें।

• पावर ग्राउंड (शोर) को अलग करें और इसे कम-प्रतिबाधा पथ के माध्यम से सिस्टम स्टार-ग्राउंड पॉइंट से कनेक्ट करें, जिससे बड़ी क्षणिक धाराओं को नियंत्रण संकेतों को दूषित करने से रोका जा सके।

• स्टैक-अप अनुशंसा: जब बजट अनुमति देता है तो 4-लेयर बोर्ड आदर्श होता है। कम-प्रेरकत्व वापसी पथ और अंतर्निहित परिरक्षण प्रदान करने के लिए प्राथमिक घटक पक्ष से सटे समर्पित ग्राउंड परतों का उपयोग करें। 2-परत डिज़ाइनों के लिए, व्यापक ज़मीनी बाढ़ का उपयोग करें और बिजली के निशानों को यथासंभव छोटा और चौड़ा रखें।

2.2 पावर लूप्स और थर्मल डिसिपेशन

• ट्रेस की चौड़ाई और लूप क्षेत्र: डीसी बस और तीन-चरण आउटपुट ट्रेस उच्च di/dt को झेलने के लिए छोटे और चौड़े होने चाहिए। परजीवी अधिष्ठापन को कम करने के लिए गेट-ड्राइव सिग्नल जोड़े को संबंधित MOSFET स्रोत टर्मिनलों के समानांतर और करीब चलना चाहिए।

• थर्मल प्रबंधन: बिजली उपकरणों से आंतरिक तांबे के विमानों या निचली परत वाले हीटसिंक पैड तक गर्मी को कुशलतापूर्वक संचालित करने के लिए थर्मल वाया का उपयोग करें। सहायक हीटसिंक अटैचमेंट को सक्षम करने के लिए उच्च-वर्तमान पथों पर सोल्डर-मास्क ओपनिंग्स (तांबा खुला) लागू करें।

3. संयोजन और विनिर्माण: फिर भी महत्वपूर्ण विवरणों की अनदेखी

3.1 बीओएम योजना में आपूर्ति-श्रृंखला लचीलापन

बीओएम (सामग्री का बिल) को अंतिम रूप देने से पहले, एमसीयू और संचार ट्रांसीवर जैसी लंबी-लीड वस्तुओं के लिए आपूर्ति जोखिम मूल्यांकन करें। जहां संभव हो, एकल-स्रोत आपूर्तिकर्ता व्यवधानों के कारण उत्पादन रुकने से बचने के लिए लेआउट में पिन-संगत वैकल्पिक पदचिह्न आरक्षित रखें।

3.2 पेंच बांधने की सफ़ाई (एक बार-बार लेकिन नज़रअंदाज़ विफलता मोड)

मोटर नियंत्रक पीसीबीए असेंबली के दौरान, स्क्रू द्वारा लाया गया धातु का मलबा एक छिपा हुआ हत्यारा है जो शॉर्ट सर्किट और इन्सुलेशन गिरावट का कारण बनता है।

• जोखिम: वाइब्रेटिंग स्क्रू फीडर से धातु के कण उच्च-घनत्व वाले आईसी पिन पर या आसन्न निशानों के बीच गिर सकते हैं, जिससे रुक-रुक कर विफलता हो सकती है या बिजली चालू होने पर तत्काल शॉर्ट सर्किट हो सकता है।

• प्रतिउपाय:

• घर्षण-प्रेरित कण उत्पादन को कम करने के लिए पारंपरिक वाइब्रेटरी बाउल फीडर को स्टेप-टाइप फीडर से बदलें।

• बन्धन चरण से ठीक पहले एक वैक्यूम धूल हटाने वाला स्टेशन लगाएं।

• अंडर-टॉर्किंग (फ्लोटिंग) या थ्रेड स्ट्रिपिंग को रोकने के लिए वास्तविक समय टॉर्क और कोण की निगरानी के साथ स्मार्ट इलेक्ट्रिक स्क्रूड्राइवर्स का उपयोग करें।

4. परीक्षण और सत्यापन: "क्या यह घूमता है?" से परे

1. कार्यात्मक परीक्षण (एफसीटी): भरी हुई स्थितियों के तहत, ओवरकरंट और ओवरटेम्परेचर सुरक्षा के प्रतिक्रिया समय को सत्यापित करें - उदाहरण के लिए, यह सुनिश्चित करना कि ड्राइवर शटडाउन <10μs के भीतर शुरू हो गया है। वोल्टेज गिरावट के दौरान गतिशील पावर व्युत्पन्न तर्क को भी मान्य करें।

2. विद्युत चुम्बकीय संगतता (ईएमसी) पूर्व-अनुपालन: संचालित और विकिरणित उत्सर्जन (सीई/आरई) सामान्य दर्द बिंदु हैं। यदि विफलताएं होती हैं, तो पहले जांचें कि पावर इनपुट पर उचित रेटेड टीवीएस डायोड और सामान्य-मोड चोक रखा गया है या नहीं, और गेट प्रतिरोधकों को समायोजित करके पीडब्लूएम स्विचिंग स्लेव दर को अनुकूलित करें।

3. दीर्घकालिक विश्वसनीयता: अधिकतम परिवेश तापमान के तहत सोल्डर-संयुक्त अखंडता और घटक व्युत्पन्न को सत्यापित करने के लिए थर्मल साइक्लिंग और निरंतर रन परीक्षण करें।

एक विश्वसनीय डिजाइनिंगमोटर नियंत्रण पीसीबीएयह मूल रूप से विद्युत प्रदर्शन, थर्मोडायनामिक्स और विद्युत चुम्बकीय संगतता के बीच एक त्रिकोणीय व्यापार-बंद है। प्रत्येक निर्णय - स्पष्ट सर्किट विभाजन और अनुशासित ग्राउंडिंग से लेकर कठोर असेंबली सफाई नियंत्रण तक - चुनौतीपूर्ण औद्योगिक वातावरण में उत्पाद की दीर्घकालिक स्थिरता निर्धारित करता है। इस गाइड में उल्लिखित रणनीतियों को लागू करके, आप विफलता दर को काफी कम कर सकते हैं, विकास चक्र को छोटा कर सकते हैं और अपने मोटर नियंत्रण प्रणाली की समग्र मजबूती को बढ़ा सकते हैं।
