गेम कंसोल पीसीबीए में महारत हासिल करना: एक संपूर्ण इंजीनियरिंग वॉकथ्रू

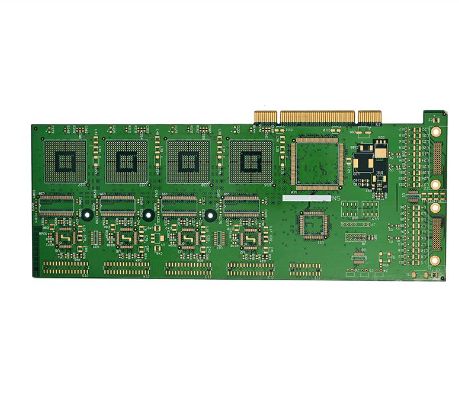

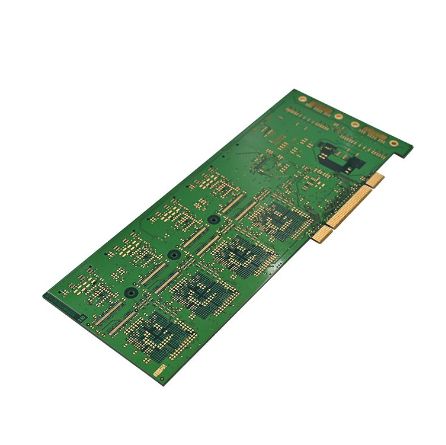

गेम कंसोल का पीसीबीए (प्रिंटेड सर्किट बोर्ड असेंबली) इसका "दिल" है - यह प्रोसेसर, मेमोरी, डिस्प्ले ड्राइवर और सभी परिधीय इंटरफेस को वहन करता है। चाहे आप रेट्रो हैंडहेल्ड या आधुनिक पोर्टेबल गेमिंग डिवाइस बना रहे हों, यह मार्गदर्शिका आपको पूरी प्रक्रिया से अवगत कराती है।

पहले योजना बनाएं: अपना गेम कंसोल परिभाषित करें

सोल्डरिंग आयरन लेने से पहले योजना बनाने में समय लगाने से आप भविष्य में होने वाली कई परेशानियों से बच जाएंगे।

1. अपने लक्ष्य और मुख्य विशिष्टताएँ परिभाषित करें

इस बारे में स्पष्ट रूप से सोचें कि आप किस प्रकार का गेम कंसोल बनाना चाहते हैं:

• रेट्रो शैली: 8-बिट या 16-बिट अनुकरणीय गेम चलाता है, कम प्रदर्शन की आवश्यकता, शुरुआती लोगों के लिए बढ़िया। एक विशिष्ट उदाहरण एक Arduboy-संगत डिवाइस है जो 16MHz ATmega32u4 का उपयोग करके 128×64 OLED स्क्रीन चलाता है।

• आधुनिक शैली: लिनक्स चलाता है, पीएसपी या उच्च-स्तरीय सिस्टम का अनुकरण करता है। इसके लिए अधिक शक्तिशाली कोर की आवश्यकता होती है - उदाहरण के लिए, 7-इंच आईपीएस डिस्प्ले के साथ रास्पबेरी पाई 3बी+, साथ ही समर्पित पावर प्रबंधन और विस्तार बटन बोर्ड।

2. मुख्य घटकों का चयन करें

यहां सामग्री का एक विशिष्ट बिल दिया गया हैगेम कंसोल पीसीबीए:

प्रो टिप: यह सुनिश्चित करने के लिए कि वे ठीक से संचार कर सकें, हमेशा सभी घटकों में वोल्टेज और तर्क स्तर (3.3V बनाम 5V) को सत्यापित करें।

सर्किट डिजाइन और प्रोटोटाइपिंग

एक बार योजना पूरी हो जाने के बाद, आप पीसीबीए विकास के मूल - डिजाइन और विनिर्माण की ओर बढ़ जाते हैं।

1. योजनाबद्ध और पीसीबी लेआउट

निम्नलिखित को पूरा करने के लिए EDA टूल (KiCad, Altium Designer, EAGLE) का उपयोग करें:

• योजनाबद्ध आरेख बनाएं: प्रोसेसर, डिस्प्ले, बटन, स्टोरेज और पावर प्रबंधन आईसी पिन को सही ढंग से कनेक्ट करें।

• पीसीबी लेआउट: हाई-स्पीड सिग्नल पथ को छोटा करने के लिए मुख्य प्रोसेसर को डिस्प्ले कनेक्टर के करीब रखें। बिजली और जमीन के निशान को व्यापक बनाएं, और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करने के लिए एक ठोस ग्राउंड प्लेन का उपयोग करें।

• डीआरसी चलाएं: ट्रेस चौड़ाई और क्लीयरेंस आपके फैब्रिकेटर की क्षमताओं को पूरा करने के लिए डिज़ाइन नियम जांच चलाएं।

2. प्रोटोटाइपिंग और बीओएम तैयारी

गेरबर फ़ाइलें निर्यात करें और उन्हें प्रोटोटाइप के लिए पीसीबी फैब पर भेजें। इस बीच, घटकों की सोर्सिंग शुरू करें। ध्यान दें कि विशेष आईसी और कनेक्टर्स में 12-24 सप्ताह का लीड समय हो सकता है, इसलिए पहले से योजना बनाएं।

 पीसीबीए असेंबली - सोल्डरिंग और माउंटिंग

एक बार जब आप नंगे पीसीबी प्राप्त कर लेते हैं, तो सोल्डर और असेंबल करने का समय आ जाता है। वह तरीका चुनें जो आपके कौशल स्तर के अनुकूल हो।

1. एसएमटी घटक सोल्डरिंग (सतह-माउंट)

रेसिस्टर्स और कैपेसिटर जैसे छोटे एसएमडी भागों के लिए, पेशेवर प्रक्रिया पिक-एंड-प्लेस + रिफ्लो सोल्डरिंग का उपयोग करती है। DIY परिदृश्य में, आप यह कर सकते हैं:

• हैंड-सोल्डर: हिस्से को सही स्थिति में रखने के लिए चिमटी का उपयोग करें, पैड को गर्म करें और अपने लोहे की नोक से पिन करें, और सोल्डर तार डालें।

• रीफ़्लो: पैड पर सोल्डर पेस्ट लगाएं, घटकों को रखें, और पीसीबी को हॉटप्लेट पर गर्म करें जब तक कि पेस्ट पिघल न जाए (~190°C)।

2. टीएचटी घटक सोल्डरिंग (छेद के माध्यम से)

बटन, बैटरी होल्डर, पिन हेडर और इसी तरह के हिस्सों को ऊपर की तरफ से डाला जाता है और नीचे की तरफ सोल्डर किया जाता है।

सोल्डरिंग युक्तियाँ:

• पहले छोटे घटकों (प्रतिरोधकों, कैपेसिटर) को मिलाएं, फिर लंबे घटकों (हेडर, सॉकेट) को मिलाएं।

• लोहे का तापमान ~300°C पर सेट करें, और भाग या पैड को नुकसान पहुंचाने से बचने के लिए प्रत्येक जोड़ को 5 सेकंड से कम समय तक गर्म रखें।

• एलईडी, इलेक्ट्रोलाइटिक कैपेसिटर और बैटरी लीड (लाल = सकारात्मक, काला = नकारात्मक) के लिए ध्रुवता पर पूरा ध्यान दें।

फ़र्मवेयर और सॉफ़्टवेयर

हार्डवेयर असेंबल होने पर, आपका कंसोल सिर्फ एक "बॉडी" है - इसे जीवंत होने के लिए फर्मवेयर की आवश्यकता होती है।

1. विकास वातावरण स्थापित करें: अपने चुने हुए प्रोसेसर के लिए Arduino IDE, Raspberry Pi OS, या समकक्ष टूलचेन स्थापित करें। Arduino Pro माइक्रो-आधारित प्रोजेक्ट के लिए, Arduboy2 लाइब्रेरी स्थापित करें।

2. फ़र्मवेयर लिखें/फ़्लैश करें: फ़र्मवेयर हार्डवेयर आरंभीकरण को संभालता है, बटन इनपुट पढ़ता है, डिस्प्ले चलाता है, और गेम लॉजिक चलाता है। गेम को पोर्ट करने का तरीका सीखने के लिए शुरुआती लोगों को ओपन-सोर्स प्रोजेक्ट्स (जैसे अर्दुबॉय गेम लाइब्रेरी) से शुरुआत करनी चाहिए।

3. गेम लोड करें: माइक्रोएसडी समर्थन वाले कंसोल के लिए, कार्ड पर गेम ROM फ़ाइलें रखें; फर्मवेयर उन्हें पढ़ता है और वहां से निष्पादित करता है।

परीक्षण एवं सत्यापन

यह गुणवत्ता-आश्वासन कदम है - इसे कभी न छोड़ें।

1. प्री-पावर निरीक्षण: बिजली और जमीन के बीच शॉर्ट्स की जांच करने के लिए मल्टीमीटर का उपयोग करें। सभी भागों की ध्रुवीयता और अभिविन्यास की दोबारा जाँच करें।

2. पावर-ऑन परीक्षण: सबसे पहले, मुख्य आईसी डाले बिना पावर अप करें, सत्यापित करें कि प्रत्येक पावर रेल (जैसे, 3.3V, 5V) सही ढंग से आउटपुट करता है। फिर प्रोसेसर स्थापित करें और बुनियादी कार्यक्षमता का परीक्षण करें।

3. कार्यात्मक परीक्षण: बटन इनपुट, डिस्प्ले आउटपुट, ऑडियो और चार्जिंग का एक-एक करके परीक्षण करें। यह सत्यापित करने के लिए कि प्रत्येक पंक्ति काम कर रही है, परीक्षण कोड का उपयोग करें जो प्रत्येक फ़ंक्शन के माध्यम से लूप करता है।

4. गेमप्ले टेस्ट: किसी गेम को लगातार 15-30 मिनट तक चलाएं। स्क्रीन स्थिरता, बटन प्रतिक्रियाशीलता और समग्र तापमान वृद्धि की निगरानी करें।

उन्नत युक्तियाँ और सामान्य नुकसान

• थर्मल डिज़ाइन: उच्च-प्रदर्शन कोर (उदाहरण के लिए, रास्पबेरी पाई) महत्वपूर्ण गर्मी उत्पन्न करते हैं - जो पीसीबी लेआउट और संलग्नक डिज़ाइन दोनों में हीटसिंक या वेंटिलेशन छेद के लिए जिम्मेदार है।

• ईएमआई (इलेक्ट्रोमैग्नेटिक इंटरफेरेंस): हाई-स्पीड डिजिटल सिग्नल के लिए, अंतर जोड़े का उपयोग करें और शोर को कम करने के लिए उन्हें जमीन के निशान से घेरें।

• डीएफएम (विनिर्माण क्षमता के लिए डिजाइन): यदि आप छोटे-बैच उत्पादन की योजना बनाते हैं, तो डिजाइन चरण के आरंभ में अपने पीसीबीए फैब से परामर्श लें ताकि यह सुनिश्चित हो सके कि आपका लेआउट उनकी विनिर्माण क्षमताओं से मेल खाता है।
