ऑटोमोबाइल पीसीबीए: विश्वसनीयता स्तंभों से शून्य-दोष विनिर्माण तक एक व्यवस्थित इंजीनियरिंग

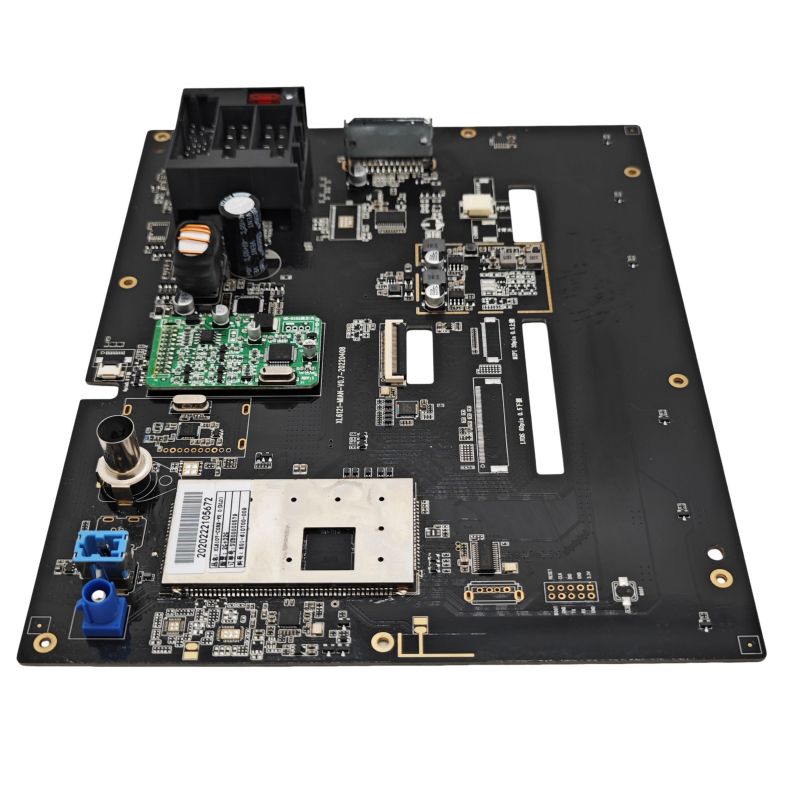

आधुनिक ऑटोमोबाइल एक "मैकेनिकल उत्पाद" से "मोबाइल इंटेलिजेंट टर्मिनल" में गहन परिवर्तन के दौर से गुजर रहा है। इस विकास में, मुद्रित सर्किट बोर्ड असेंबली (पीसीबीए) - इलेक्ट्रॉनिक नियंत्रण इकाइयों (ईसीयू) के भौतिक वाहक और विद्युत इंटरकनेक्शन कोर के रूप में - वाहन प्रदर्शन, सुरक्षा और कार्यात्मक सीमाओं का एक महत्वपूर्ण निर्धारक बन गया है। उपभोक्ता इलेक्ट्रॉनिक्स के विपरीत,ऑटोमोबाइल पीसीबीएउच्च तापमान, गंभीर थर्मल साइक्लिंग, तीव्र कंपन, नमी और विद्युत चुम्बकीय हस्तक्षेप की विशेषता वाले चरम वातावरण में काम करता है। इस प्रकार इसका डिज़ाइन और निर्माण घटक चयन, प्रक्रिया नियंत्रण और पूर्ण-जीवनचक्र गुणवत्ता पता लगाने की क्षमता तक फैली एक कठोर वैज्ञानिक प्रणाली का गठन करता है।

I. कड़े शीर्ष स्तरीय मानक: AEC-Q और IATF 16949 द्वारा निर्मित गुणवत्तापूर्ण खाई

ऑटोमोटिव पीसीबीए की विश्वसनीयता एक चरण में सुदृढीकरण से नहीं आती है, बल्कि अनिवार्य मानकीकरण की टॉप-डाउन प्रणाली में निहित है। इनमें से, AEC-Q श्रृंखला और IATF 16949 गुणवत्ता प्रबंधन प्रणाली दो आधारशिलाएँ बनाती हैं।

ऑटोमोटिव इलेक्ट्रॉनिक्स काउंसिल द्वारा स्थापित एईसी-क्यू मानक, विभिन्न घटक प्रकारों के लिए कड़े परीक्षण सीमा के साथ घटक प्रमाणन विनिर्देश प्रदान करते हैं। उदाहरण के लिए, AEC-Q100 एकीकृत सर्किट (ICs) पर ध्यान केंद्रित करता है, जिसके लिए उन्हें तापमान चक्रण, इलेक्ट्रोमाइग्रेशन और विफलता विश्लेषण जैसे परीक्षण पास करने की आवश्यकता होती है। AEC-Q200 निष्क्रिय घटकों (कैपेसिटर, रेसिस्टर्स आदि) को लक्षित करता है, उन्हें थर्मल शॉक, आर्द्रता और कंपन परीक्षणों के अधीन किया जाता है ताकि यह सुनिश्चित किया जा सके कि उनका प्रदर्शन -40°C से +125°C (और उससे अधिक) तक विस्तृत तापमान रेंज में स्थिर रहे। कोई भी घटक जिसने एईसी-क्यू प्रमाणीकरण पारित नहीं किया है, उसे मुख्यधारा की ऑटोमोटिव आपूर्ति श्रृंखला में प्रवेश करने में काफी बाधाओं का सामना करना पड़ता है।

विनिर्माण प्रणाली स्तर पर, IATF 16949:2016 ने ऑटोमोटिव उद्योग के लिए एकमात्र गुणवत्ता प्रबंधन मानक के रूप में ISO/TS 16949 को प्रतिस्थापित कर दिया है। इसका मुख्य अधिदेश एक बंद-लूप गुणवत्ता वास्तुकला स्थापित करने के लिए पांच मुख्य उपकरणों (एपीक्यूपी, पीपीएपी, एफएमईए, एमएसए, एसपीसी) का अनिवार्य कार्यान्वयन है। विशेष रूप से:

• एपीक्यूपी (उन्नत उत्पाद गुणवत्ता योजना) को संभावित दोषों से बचने के लिए डिजाइन चरण में डीएफएम (विनिर्माण क्षमता के लिए डिजाइन) की आवश्यकता होती है, जैसे कि 0201 छोटे घटकों की "टॉम्बस्टोनिंग" या बीजीए (बॉल ग्रिड एरे) पैड डिजाइन की खामियां।

• पीपीएपी (उत्पादन भाग अनुमोदन प्रक्रिया) अनिवार्य करता है कि क्रिटिकल-टू-क्वालिटी (सीटीक्यू) विशेषताओं के लिए प्रक्रिया क्षमता सूचकांक (सीपीके) ≥ 1.67 होना चाहिए, जिसका अर्थ है कि प्रक्रिया क्षमता सामान्य औद्योगिक मानकों से कहीं अधिक होनी चाहिए।

• एफएमईए (विफलता मोड और प्रभाव विश्लेषण) एसएमटी (सरफेस माउंट टेक्नोलॉजी) लाइनों में संभावित विफलता मोड के जोखिम प्राथमिकता संख्या (आरपीएन) का व्यवस्थित रूप से आकलन करता है - जैसे अपर्याप्त सोल्डर पेस्ट या बीजीए रिक्तियां - और उच्च-आरपीएन वस्तुओं के लिए अनिवार्य सुधारात्मक कार्रवाइयों को लागू करता है।

डिज़ाइन और प्रक्रिया का दोहरा आश्वासन: थर्मल, मैकेनिकल और रासायनिक चुनौतियों का समाधान

ऑटोमोटिव पीसीबीए केंद्र द्वारा तीन क्षेत्रों में सामना की जाने वाली भौतिक चुनौतियाँ: थर्मल प्रबंधन, यांत्रिक तनाव और पर्यावरणीय संक्षारण। यह डिज़ाइन और विनिर्माण दोनों प्रक्रियाओं में सहयोगात्मक नवाचार की मांग करता है।

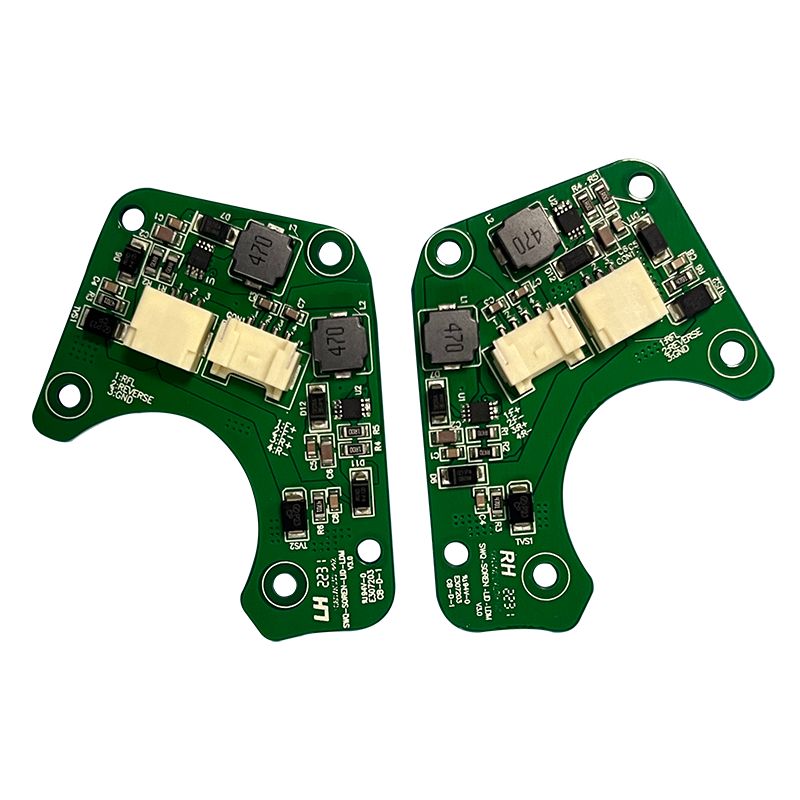

1. थर्मल प्रबंधन और सामग्री चयन इंजन डिब्बों या पावर बैटरी पैक के पास स्थित पीसीबीए को लंबे समय तक उच्च तापमान को सहन करना होगा। थर्मल विफलताओं को कम करने के लिए, डिजाइनर उच्च टीजी (ग्लास संक्रमण तापमान ≥ 170 डिग्री सेल्सियस) एफआर -4 सामग्री या पॉलीमाइड वाले सब्सट्रेट्स को प्राथमिकता देते हैं, जो पीसीबी को गर्मी के तहत नरम और विकृत होने से रोकते हैं। उच्च-शक्ति वाले घटकों के लिए, हीट सिंक के साथ संयुक्त मेटल कोर पीसीबी (एमसीपीसीबी) या थर्मल वाया को गर्मी अपव्यय पथ को अनुकूलित करने के लिए पेश किया जाता है। इसके अतिरिक्त, PECVD (प्लाज्मा-एन्हांस्ड केमिकल वेपर डिपोजिशन) प्लाज्मा कोटिंग्स-थर्मल रूप से पारदर्शी होने के कारण-गर्मी अपव्यय को बाधित किए बिना आणविक-स्तर की सुरक्षा प्रदान करती है, जो उन्हें डोमेन नियंत्रकों जैसे कॉम्पैक्ट उच्च-शक्ति-घनत्व अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाती है।

2. यांत्रिक कंपन संरक्षण और कनेक्शन सुदृढीकरण कंपन सोल्डर जोड़ की थकान विफलता का एक प्राथमिक कारण है। डिज़ाइन दिशानिर्देश डीएफएम सिद्धांतों का पालन करते हैं: तनाव-एकाग्रता क्षेत्रों में बड़े भारी घटकों को रखने से बचें, और सोल्डर संयुक्त तनाव को कम करने के लिए थ्रू-होल घटकों पर एसएमटी को प्राथमिकता दें। कंपन के प्रति संवेदनशील बीजीए पैकेजों के लिए, अंडरफिल प्रक्रिया - तनाव को वितरित करने के लिए चिपकने वाले चिप के नीचे के अंतर को भरना - लागू किया जाता है। यह परिमाण के कई क्रमों द्वारा प्रभाव विश्वसनीयता में सुधार कर सकता है। इसके अलावा, IPC-9797A जैसे प्रेस-फिट मानक कंपन वातावरण के तहत कनेक्टर विश्वसनीयता के लिए विनिर्देश प्रदान करते हैं।

3. अनुरूप कोटिंग और संक्षारण संरक्षण नमी, नमक स्प्रे और रासायनिक प्रदूषक पीसीबीए के लिए दीर्घकालिक संक्षारण खतरा पैदा करते हैं। कंफर्मल कोटिंग का चयनात्मक अनुप्रयोग मानक अभ्यास है। हालाँकि, सेंसर या उच्च-आवृत्ति सिग्नल लिंक के लिए, पारंपरिक कोटिंग्स सिग्नल की अखंडता को प्रभावित कर सकती हैं या थर्मल प्रतिरोध जोड़ सकती हैं। ऐसे मामलों में, नैनोटेक्नोलॉजी-आधारित आणविक-स्तरीय कोटिंग्स (उदाहरण के लिए, पी2आई से प्लाज्मा कोटिंग्स) एक बेहतर समाधान प्रदान करती हैं, जो प्रतिबाधा विशेषताओं में बदलाव किए बिना संघनन-रोधी सुरक्षा प्रदान करती हैं। उच्च-घनत्व वाले बीजीए क्षेत्रों के लिए, रिक्त स्थान को जंग या दरार के प्रसार की उत्पत्ति से बचाने के लिए सोल्डर शून्यता दरों (आमतौर पर <25%) की निगरानी करने के लिए AXI (स्वचालित एक्स-रे निरीक्षण) पर भरोसा किया जाता है।

शून्य-दोष विनिर्माण: क्लोज्ड-लूप 3डी एसपीआई से एमईएस पूर्ण ट्रैसेबिलिटी

ऑटोमोटिव पीसीबीए विनिर्माण का मुख्य उद्देश्य "शून्य दोष" तक पहुंचना है। यह लक्ष्य अत्यधिक स्वचालित निरीक्षण और वास्तविक समय प्रक्रिया नियंत्रण के माध्यम से प्राप्त किया जाता है।

महत्वपूर्ण एसएमटी चरण में - सोल्डर पेस्ट प्रिंटिंग - आंकड़े बताते हैं कि 60% -70% दोष मुद्रण विचलन से उत्पन्न होते हैं। इसे संबोधित करने के लिए, प्रमुख उत्पादन लाइनें प्रिंटर से जुड़े एक बंद-लूप फीडबैक सिस्टम के साथ 3डी एसपीआई (थ्री-डायमेंशनल सोल्डर पेस्ट इंस्पेक्शन) को अपनाती हैं। जब एसपीआई सोल्डर पेस्ट की मात्रा या ऊंचाई में प्रवृत्ति विचलन का पता लगाता है, तो सिस्टम स्वचालित रूप से मैन्युअल हस्तक्षेप के बिना स्क्वीजी दबाव या स्टैंसिल रिलीज गति को ठीक करता है। यह तंत्र महत्वपूर्ण मापदंडों के सीपीके को 1.67 से ऊपर स्थिर बनाए रखता है। अगले चरणों में:

• एओआई (स्वचालित ऑप्टिकल निरीक्षण) घटक बदलाव और ब्रिजिंग जैसे दृश्य दोषों को पकड़ता है।

• आईसीटी (इन-सर्किट टेस्टिंग) शॉर्ट्स और प्रतिरोध सहनशीलता जैसे विद्युत दोषों की तेजी से जांच करने के लिए जांच संपर्कों का उपयोग करता है।

• एफसीटी (फंक्शनल सर्किट टेस्टिंग) पीसीबीए की कार्यात्मक अखंडता को सत्यापित करने के लिए वास्तविक दुनिया की परिचालन स्थितियों (जैसे, 12V/24V बिजली के उतार-चढ़ाव) का अनुकरण करता है।

महत्वपूर्ण रूप से, शुरू से अंत तक पता लगाने की क्षमता पर समझौता नहीं किया जा सकता। जैसा कि IATF 16949 द्वारा अनिवार्य है, विनिर्माण निष्पादन प्रणाली (एमईएस) प्रत्येक घटक के बैच नंबर, प्लेसमेंट पैरामीटर, रिफ्लो तापमान प्रोफाइल और यहां तक ​​कि एक्स-रे छवियों को पीसीबीए के अंतिम लेजर-उत्कीर्ण अद्वितीय यूआईडी से बांधती है। फ़ील्ड विफलता की स्थिति में, सटीक रोकथाम और मूल-कारण विश्लेषण को सक्षम करते हुए, 60 सेकंड के भीतर पूर्ण उत्पादन इतिहास पुनर्प्राप्त किया जा सकता है। यह ट्रैसेबिलिटी क्षमता "राईट-टू-रिपेयर" नियमों का समर्थन करने के लिए भी महत्वपूर्ण होती जा रही है।

अनुप्रयोग स्तरीकरण और सिस्टम एकीकरण

ऑटोमोटिव पीसीबीए एप्लिकेशन बॉडी कंट्रोल और पावरट्रेन से लेकर इंटेलिजेंट कॉकपिट और ऑटोनॉमस ड्राइविंग तक कई डोमेन में फैले हुए हैं। प्रत्येक परिदृश्य अलग-अलग प्राथमिकताएँ लगाता है:

• बॉडी डोमेन (बीसीएम, बॉडी कंट्रोल मॉड्यूल): लागत संवेदनशीलता के साथ संतुलित सुरक्षा उपायों की आवश्यकता के साथ I/O नियंत्रण और कम बिजली की खपत पर जोर देता है।

• पावरट्रेन और सुरक्षा डोमेन (एबीएस/ईएसपी, एंटी-लॉक ब्रेकिंग सिस्टम/इलेक्ट्रॉनिक स्थिरता कार्यक्रम): अत्यधिक उच्च प्रतिक्रिया गति और चरम-पर्यावरण सहिष्णुता की मांग करते हैं, जिसके लिए उच्च-ग्रेड एईसी-क्यू100 आईसी और प्रबलित रिडंडेंसी डिज़ाइन की आवश्यकता होती है।

• इन्फोटेनमेंट डोमेन: हाई-स्पीड सिग्नल ट्रांसमिशन (जैसे, एचडीएमआई, एलवीडीएस) और इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (ईएमसी) को प्राथमिकता देता है, सिग्नल अखंडता को अनुकूलित करने के लिए अक्सर एचडीआई (हाई-डेंसिटी इंटरकनेक्ट) या कठोर-फ्लेक्स प्रौद्योगिकियों को नियोजित करता है।

ऑटोमोबाइल पीसीबीएअपने सार में, नियतिवाद का विज्ञान है। यह स्रोत पर विश्वसनीय जीन को फ़िल्टर करने के लिए AEC-Q और IATF 16949 के माध्यम से कड़े मानक स्थापित करता है; यह गर्मी, कंपन और संक्षारण को लक्षित करने वाले विशेष डिजाइन और प्रक्रियाओं के माध्यम से हार्डवेयर को कठोर वातावरण के खिलाफ लचीलापन प्रदान करता है; और यह बंद-लूप एसपीसी, एओआई/एक्स-रे निरीक्षण और एमईएस ट्रैसेबिलिटी के माध्यम से बड़े पैमाने पर उत्पादन में लगभग-शून्य-दोष प्रक्रिया स्थिरता को लॉक करता है। जैसे-जैसे ऑटोमोटिव ई/ई (इलेक्ट्रिकल/इलेक्ट्रॉनिक) आर्किटेक्चर केंद्रीय कंप्यूटिंग प्लेटफार्मों की ओर विकसित होते हैं, पीसीबीए को न केवल उच्च कंप्यूटिंग घनत्व को समायोजित करना चाहिए, बल्कि कार्यात्मक सुरक्षा ढांचे (आईएसओ 26262) के भीतर अतिरेक और विफलता की भविष्यवाणी भी हासिल करनी चाहिए। इस क्षेत्र में तकनीकी नवाचार ऑटोमोटिव उद्योग को सुरक्षित, अधिक बुद्धिमान और अधिक विश्वसनीय क्षितिज की ओर ले जा रहा है।
