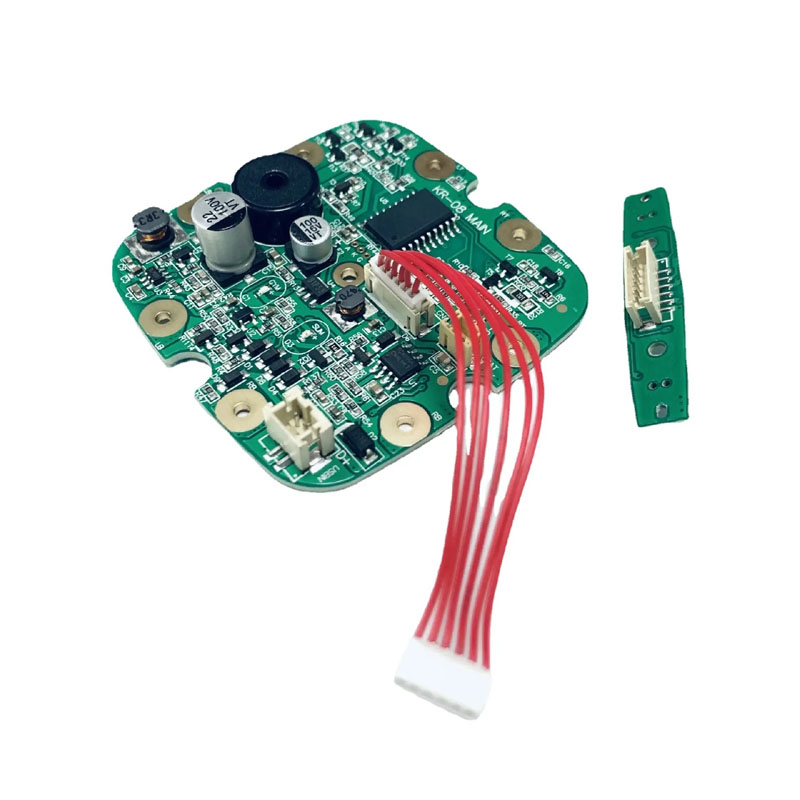

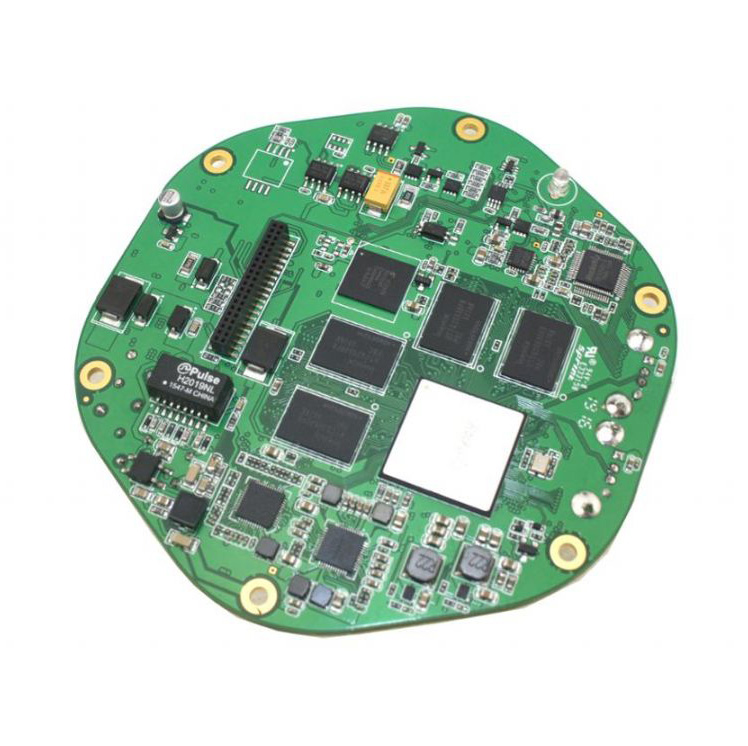

वॉटर फ्लॉसर पीसीबीए

पर्यावरणीय मांगें और वर्गीकरण

वॉटर फ़्लॉसर अत्यधिक बाथरूम वातावरण में काम करता है, जिसमें सीधे पानी के छींटे, उच्च परिवेशी भाप और टूथपेस्ट और माउथवॉश अवशेषों जैसे आक्रामक रासायनिक जोखिम होते हैं। इन स्थितियों में मानक इलेक्ट्रॉनिक्स तेजी से जंग, परजीवी रिसाव धाराओं और विद्युत शॉर्ट सर्किट का शिकार हो जाते हैं।

हमारे इंजीनियर्ड पीसीबीए समाधान विशेष रूप से इन गंभीर पर्यावरणीय तनावों का सामना करने के लिए बनाए गए हैं, जो विश्वसनीय 3-वर्षीय परिचालन उत्पाद जीवनचक्र की गारंटी देते हैं।

सब्सट्रेट जोखिमों का शमन

आवश्यक प्रमाणपत्र अंतर्निहित: सभी वॉटर फ्लॉसर पीसीबीए निर्माण विश्व स्तर पर अनिवार्य उपकरण नियमों का अनुपालन करते हैं: आईईसी 60335-1 (घरेलू उपकरण सुरक्षा), यूएल 60730-1 (स्वचालित विद्युत नियंत्रण), आईपीएक्स4/आईपीएक्स7 न्यूनतम प्रवेश सुरक्षा, और गीले वातावरण के लिए रीच/आरओएचएस रासायनिक प्रतिरोध मानक।

बेस लैमिनेट चयन और कॉपर आर्किटेक्चर

बेस लैमिनेट का चयन निरंतर नमी के संपर्क में दीर्घकालिक पीसीबीए अखंडता को परिभाषित करता है। मानक FR-4 कच्चे कट बोर्ड किनारों के माध्यम से जल वाष्प को आसानी से अवशोषित करता है और बैरल के माध्यम से चढ़ाया जाता है, जिससे 12 महीनों के भीतर भयावह कंडक्टिव एनोडिक फिलामेंट (CAF) शॉर्ट सर्किट हो जाता है।

लैमिनेट ग्रेड की तुलना

• मानक FR-4: जल अवशोषण 0.10%-0.20%, TG 130°C-140°C। केवल शुष्क क्षेत्रों के लिए उपयुक्त। वॉटर फ्लॉसर लगाने से बचें क्योंकि यह तेजी से सीएएफ विफलता को ट्रिगर करता है।

• उच्च टीजी एफआर-4 [हमारा मुख्य चयन]: जल अवशोषण 0.08%-0.12%, टीजी 170 डिग्री सेल्सियस। आर्द्र, रुक-रुक कर आने वाली नमी प्रोफाइल के लिए आदर्श विकल्प।

• हलोजन मुक्त उच्च टीजी एफआर-4 [अनुशंसित]: जल अवशोषण 0.05%-0.08%, टीजी 150 डिग्री सेल्सियस। उत्कृष्ट नमी लचीलेपन के साथ पर्यावरण-अनुकूल निर्माण।

• पॉलीमाइड: जल अवशोषण 0.02%-0.04%, टीजी 250 डिग्री सेल्सियस। स्थायी गीले एक्सपोज़र या कठोर-फ्लेक्स ज़ोन के लिए प्रीमियम विकल्प।

तांबे का वजन और चढ़ाना विशिष्टताएँ

• बाहरी परत कॉपर: एक अनुकूलित जंग रोधी मार्जिन प्रदान करने के लिए न्यूनतम 1 औंस (35 µm)।

• आंतरिक परत कॉपर: आंतरिक मोटर हस्तक्षेप के खिलाफ सिग्नल अखंडता को सुरक्षित करने के लिए न्यूनतम 0.5 औंस (18 µm)।

• प्लेटेड थ्रू-होल (पीटीएच): एक वायुरोधी, वायुरोधी नमी सील बनाने के लिए बैरल के अंदर न्यूनतम 25 µm तांबा चढ़ाना मोटाई।

• सतही फिनिश: ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड) का कड़ाई से उपयोग करता है। हम वॉटर फ्लॉसर पीसीबीए के लिए एचएएसएल (हॉट एयर सोल्डर लेवलिंग) पर पूरी तरह से प्रतिबंध लगाते हैं क्योंकि उजागर टिन-लेड मिश्र धातु 90 दिनों के भीतर माउथवॉश वाष्प में खराब हो जाती है।

लेयर स्टैक-अप और मैकेनिकल डिज़ाइन

आपके उत्पाद आर्किटेक्चर के आधार पर, हम उच्च-आवृत्ति पंप शोर (ईएमआई) और संरचनात्मक रिक्ति सीमाओं से निपटने के लिए अनुरूप बहु-परत कॉन्फ़िगरेशन प्रदान करते हैं:

• बेसिक टियर (केवल बटन और पंप): एक अनुकूलित 2-लेयर हाई टीजी एफआर-4 सब्सट्रेट पर तैयार किया गया है, जो उच्च-ग्रेड औद्योगिक नमी रक्षा के साथ लागत-दक्षता को संतुलित करता है।

• स्मार्ट/प्रीमियम टियर (प्रेशर सेंसर, एलसीडी/एलईडी डिस्प्ले, ब्लूटूथ, यूएसबी-सी फास्ट चार्जिंग): 4-लेयर स्टैकअप के साथ इंजीनियर किया गया। दोहरे आंतरिक ठोस ग्राउंड प्लेन पंप ईएमएफ से संवेदनशील एमसीयू संकेतों को ढालते हैं और आंतरिक नमी प्रसार के खिलाफ एक निश्चित भौतिक ब्लॉक के रूप में कार्य करते हैं।

मोटाई और कठोर-फ्लेक्स एकीकरण

• 1.0 मिमी मोटाई: संरचनात्मक चपलता और ड्रॉप प्रतिरोध की आवश्यकता वाले कॉम्पैक्ट, एर्गोनोमिक हैंडहेल्ड हैंडल के लिए डिज़ाइन किया गया।

• 1.6 मिमी मोटाई: काउंटरटॉप बेस स्टेशनों के लिए डिज़ाइन किया गया; अधिकतम कठोरता और सबसे कम देशी जल वाष्प प्रसार दर प्रदान करता है।

• कठोर-फ्लेक्स पीसीबी विशेषज्ञता: अल्ट्रा-प्रीमियम कॉम्पैक्ट हैंडल के लिए, हम कठोर-फ्लेक्स निर्माण का समर्थन करते हैं जहां बैटरी एक कवरले के साथ संरक्षित लचीली पॉलीमाइड पूंछ के माध्यम से जुड़ती है। यह विफलता-प्रवण वायर हार्नेस को समाप्त करता है और समग्र असेंबली IPX रेटिंग को महत्वपूर्ण रूप से उन्नत करता है।

दोहरी रक्षा: अनुरूप कोटिंग और घटक सीलिंग

रोबोटिक चयनात्मक अनुरूप कोटिंग

यहां तक ​​कि सबसे अच्छे सब्सट्रेट को भी रोजमर्रा की बाथरूम की नमी से बचने के लिए एक वायुरोधी सतह कोट की आवश्यकता होती है।

• सटीक मल्टी-एक्सिस स्वचालित छिड़काव: हमारी स्वचालित रोबोटिक लाइनें एक समान सुरक्षात्मक परत लगाती हैं, जबकि उन क्षेत्रों को सटीक रूप से मास्क करती हैं, जिन्हें बिना लेपित रहना चाहिए, जैसे कि टाइप-सी पोर्ट, बैटरी संपर्क और बजर पोर्ट।

• 0.1% फ्लोरेसिंग डाई के साथ यूवी निरीक्षण: एक विशेष यूवी संकेतक डाई को कोटिंग में मिश्रित किया जाता है, जो उच्च गति वाले ऑप्टिकल स्वचालित स्कैनर को पिनहोल अंतराल के बिना 25 µm की एक समान न्यूनतम मोटाई को सत्यापित करने में सक्षम बनाता है।

घटक-स्तरीय इंटरफ़ेस सीलिंग विशिष्टताएँ

1. यूएसबी-सी पोर्ट: एक सिलिकॉन कम्प्रेशन गैसकेट और रबर कैप से सुसज्जित, पोर्ट बंद होने पर IPX4 सीलिंग प्राप्त करता है।

2. स्पर्शनीय स्विच: IPX5 स्थानीयकृत प्रवेश रक्षा को हिट करने के लिए गुंबद के ऊपर एक मजबूत रबर बूट के साथ ओवर-मोल्ड किया गया।

3. पंप कनेक्टर: पूर्ण IPX7 अस्थायी सबमर्सिबिलिटी सुरक्षा के लिए एपॉक्सी पॉटिंग कंपाउंड फिल के माध्यम से पूरी तरह से संलग्न।

4. चार्जिंग कॉन्टैक्ट पिन (पोगो पिन): 30 µ इंच न्यूनतम भारी सोना-प्लेटिंग (हार्ड गोल्ड) और ओ-रिंग सील के साथ सख्ती से निर्दिष्ट। मानक निकल-प्लेटेड पिन गीले बाथरूम में दैनिक चार्जिंग के 6 महीने के भीतर खराब हो जाते हैं और विफल हो जाते हैं। हमारे भारी सोने के टैब संपर्क प्रतिरोध में गिरावट के बिना 20,000 गीले कनेक्शन चक्रों का सामना करते हैं।

सख्त उत्पादन गुणवत्ता परीक्षण प्रवाह

यूनिक्सप्लोर वॉटर फ्लॉसर पीसीबीए के प्रत्येक निर्मित लॉट को प्रेषण से पहले गहन नमी-सिमुलेशन गुणवत्ता जांच की एक श्रृंखला से गुजरना होगा:

1. आर्द्रता पर्यावरणीय सोख: 40 डिग्री सेल्सियस पर 48 घंटे और 93% आरएच (गैर-संघनक)। पास मानदंड: कोई दृश्यमान ऑक्सीकरण नहीं; किन्हीं दो नेटवर्कों के बीच इन्सुलेशन प्रतिरोध (IR > 10 MΩ)।

2. IPX4 जल स्प्रे परीक्षण: कोटिंग परतों के नीचे शून्य द्रव प्रवेश को सत्यापित करने के लिए 10 मिनट तक लगातार दोलनशील बहु-कोण ट्यूब स्प्रे।

3. हाई-वोल्टेज इन्सुलेशन जांच: आईआर> 50 एमएओ पोस्ट-आर्द्रता सोख की पुष्टि करने के लिए प्राथमिक बैटरी टर्मिनलों और ग्राउंड प्लेन के बीच 500V डीसी का अनुप्रयोग।

4. तनाव के बाद कार्यात्मक सत्यापन: लोड के तहत पूर्ण-चक्र पंप सक्रियण। शून्य माइक्रो-नियंत्रक (एमसीयू) रीसेट, समय की रुकावट, या गलत शुरुआत को सहन किया जाता है।

इंजीनियरिंग FAQ और तकनीकी संक्षिप्त विवरण

यदि मैं लागत कम करने के लिए कंफर्मल कोटिंग की मोटी परत लगाता हूं तो क्या मैं वॉटर फ्लॉसर पीसीबीए के लिए मानक एफआर-4 का उपयोग कर सकता हूं?

उत्तर: बिल्कुल नहीं. यह एक सामान्य विनिर्माण जाल है जो उच्च क्षेत्र-वापसी दर की ओर ले जाता है। अनुरूप कोटिंग तीन महत्वपूर्ण मार्गों को सील नहीं कर सकती:

1. अनकोटेड वाया बैरल: जल वाष्प केशिका क्रिया के माध्यम से मानक FR-4 के आंतरिक ग्लास फाइबर बुनाई में पार्श्व रूप से यात्रा करता है, नीचे से घटक पैड तक पहुंचता है। बार-बार नमी चक्र के बाद, सफेद प्रवाहकीय नमक अवशेष बनते हैं, जो घटकों को जोड़ते हैं।

2. रूटेड किनारे (एज विकिंग): बोर्ड रूटिंग से कच्चे लेमिनेट किनारे उजागर हो जाते हैं। सतह के तनाव के कारण कोटिंग्स तेज कोनों से पीछे हट जाती हैं, जिससे बाथरूम की भाप प्रवेश करने वाले स्थान पर 0.5 मिमी सूक्ष्म अंतराल रह जाता है।

3. घटक के नीचे: कोटिंग बाहरी आवरण को कवर करती है लेकिन लो-प्रोफाइल एसएमटी कैपेसिटर और रेसिस्टर्स के नीचे पूरी तरह से प्रवेश नहीं कर पाती है। फंसी हुई नमी फ्लक्स अवशेषों को हाइड्रोलाइज कर देती है, जिससे आयनिक संदूषण पैदा होता है जो सहज, बिना संकेत के पंप शुरू होने का कारण बनता है।

   हमारा समाधान: ENIG और एज-बीड एपॉक्सी डिस्पेंसिंग के साथ हाई TG FR-4 तीन-परत सुरक्षा प्रदान करता है जो 95% RH में 3 वर्षों तक आसानी से जीवित रहता है।

आपका टर्नकी ईएमएस पार्टनर: यूनिक्सप्लोर इलेक्ट्रॉनिक्स

वॉटर फ्लॉसर पीसीबीए आपूर्तिकर्ता चुनते समय, दीर्घकालिक इंजीनियरिंग विश्वसनीयता और सख्त गुणवत्ता नियंत्रण महत्वपूर्ण हैं। यूनिक्सप्लोर इलेक्ट्रॉनिक्स आपके डिज़ाइन को सहजता से जीवंत बनाने के लिए उन्नत क्षमताएं और औद्योगिक बुनियादी ढांचा प्रदान करता है:

एल वन-स्टॉप टर्नकी ईएमएस सेवाएं: हम आपके संपूर्ण उत्पाद जीवनचक्र का प्रबंधन करते हैं, योजनाबद्ध अनुकूलन और घटक डीएफएम समीक्षा से लेकर वैश्विक भागों की खरीद, एसएमटी और डीआईपी असेंबली, फर्मवेयर प्रोग्रामिंग, कार्यात्मक परीक्षण (एफसीटी), स्वचालित अनुरूप कोटिंग, अंतिम बॉक्स बिल्डिंग और विशेष पैकेजिंग तक।

एल प्रमाणित गुणवत्ता मानक: हमारा पूरा विनिर्माण पारिस्थितिकी तंत्र आईएसओ 9001:2015 से प्रमाणित है, और सभी इलेक्ट्रॉनिक असेंबली प्रथाएं अंतरराष्ट्रीय आईपीसी-ए-610ई मानक का सख्ती से पालन करती हैं, जिससे कोल्ड सोल्डर जोड़ों या घटक मिसलिग्न्मेंट का खतरा समाप्त हो जाता है।

एल उन्नत इन-हाउस उत्पादन शक्ति: हम 3,000 वर्ग मीटर में फैले एक एंटी-स्टैटिक विनिर्माण संयंत्र का संचालन करते हैं, जो 20 विशेषज्ञ आर एंड डी और प्रक्रिया इंजीनियरों द्वारा समर्थित है। हमारी सुविधा की विशेषताएं:

1. 6 हाई-स्पीड यामाहा एसएमटी उत्पादन लाइनें

2. वेव सोल्डरिंग के साथ 4 प्रिसिजन डीआईपी असेंबली लाइन्स

3. 2 विशिष्ट बर्न-इन/एजिंग परीक्षण कक्ष

4. 2 उच्च और निम्न तापमान वैकल्पिक आर्द्र ताप परीक्षण कक्ष, यह सुनिश्चित करते हुए कि सभी पर्यावरणीय सत्यापन परीक्षण व्यापक रूप से घर में ही किए जाते हैं।

एल लचीले ऑर्डर स्केलिंग (कोई MOQ नहीं): हमारे चुस्त उत्पादन ढांचे आपके विकास का समर्थन करने के लिए अनुकूलित हैं। हम एक सख्त नो मिनिमम ऑर्डर क्वांटिटी (नो एमओक्यू) नीति बनाए रखते हैं, जो हमें समान विशिष्ट परिशुद्धता के साथ तेजी से प्रोटोटाइप परीक्षण, छोटे पायलट रन और बड़े पैमाने पर उत्पादन मात्रा को संभालने में सक्षम बनाता है।

एल वैश्विक पहुंच और संचार: हमारी अंतरराष्ट्रीय तकनीकी बिक्री टीम अंग्रेजी, फ्रेंच, रूसी और अरबी में पूरी तरह से पारंगत है। पश्चिमी यूरोप (35%), उत्तरी अमेरिका (20%), और ओशिनिया (20%) सहित उच्च-स्तरीय बाजारों में सेवा देने के गहरे अनुभव के साथ, हम वैश्विक स्तर पर व्यक्तिगत देखभाल इलेक्ट्रॉनिक सुरक्षा अनुपालन मानकों को पूरी तरह से समझते हैं।

आज ही हमसे संपर्क करें: अपने अनुकूलित वॉटर फ़्लॉसर पीसीबी डिज़ाइन, बीओएम सूची, या डीएफएम पूछताछ हमारे इंजीनियरिंग डेस्क पर भेजें। हमारी टीम 24 घंटों के भीतर एक व्यापक विनिर्माण क्षमता विश्लेषण और एक अनुकूलित टर्नकी कोटेशन प्रदान करेगी।
