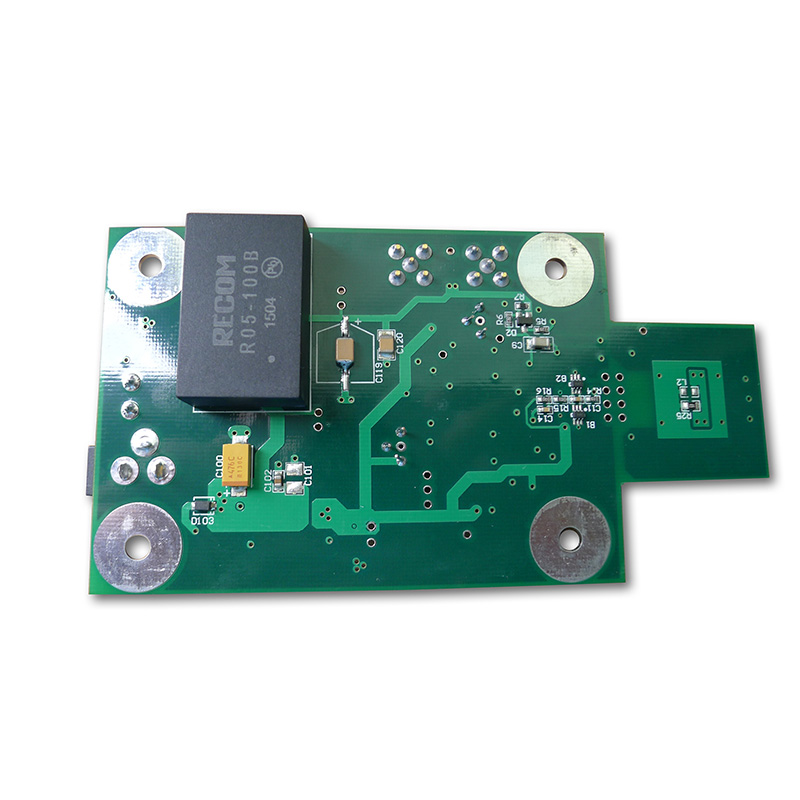

बेबी मॉनिटर पीसीबीए के लिए मुख्य विश्वसनीयता आवश्यकताएँ
विश्वसनीयता विशिष्टताओं से शुरू होती है। शिशु कक्ष की स्थितियों का अनुमान न लगाएं।
पर्यावरण और परिचालन पैरामीटर
पैरामीटर आवश्यक विवरण यह क्यों मायने रखता है ऑपरेटिंग तापमान 0 डिग्री सेल्सियस से 45 डिग्री सेल्सियस नर्सरी हीटर और खुली खिड़कियां आर्द्रता सहनशीलता 10% - 90% गैर-संघनक ह्यूमिडिफ़ायर और लार निरंतर रनटाइम 72 घंटे न्यूनतम माता-पिता चार्ज करना भूल जाते हैं कालीन पर 1.5 मीटर ड्रॉप करें बच्चे यूनिट फेंकते हैं आरएफ ड्यूटी चक्र <शिशु इकाई के लिए 1% पालने के पास कम ईएमआई
24/7 ऑपरेशन के लिए पावर आर्किटेक्चर
पावर रेल घटक विश्वसनीयता सुविधा बैटरी चार्जर थर्मल विनियमन के साथ रैखिक चार्जर लिथियम आग को रोकता है 3.3 वी डिजिटल डीसी-डीसी (2 मेगाहर्ट्ज स्विचिंग) ऑडियो बैंड 3.0 वी आरएफ अल्ट्रा-लो शोर एलडीओ (10 μVrms) से ऊपर शोर रखता है 2.4 गीगाहर्ट्ज पर कोई स्पर्स नहीं 1.8 वी कोर एलडीओ वर्तमान सीमा के साथ शॉर्ट से एमसीयू सुरक्षा
गंभीर: बैटरी सुरक्षा IC के बाद एक सुपरकैपेसिटर (0.47F, 5.4V) जोड़ें। यह कम-बैटरी बंद होने के बाद 10 सेकंड की रिकॉर्डिंग की अनुमति देता है।
उच्च एमटीबीएफ के लिए घटक चयन
बेबी मॉनिटर PCBA के लिए विफलताओं के बीच औसत समय (MTBF) 50,000 घंटे से अधिक होना चाहिए। नीचे सिद्ध विकल्प दिए गए हैं।
वायरलेस चिपसेट और एंटीना
ऐसा चिपसेट चुनें:
- एकीकृत पीए(शिशु सुरक्षा मानकों को पूरा करने के लिए आउटपुट पावर ≤ +10 डीबीएम)
- सुनो-पहले-टॉक(कॉर्डलेस फोन के साथ हस्तक्षेप से बचें)
- फ़्रीक्वेंसी होपिंग(40+ चैनल)
चिपसेट परिवार लाभनुकसान नॉर्डिक एनआरएफ52 सीरीज कम नींद वर्तमान (0.5 μA) सीमित वीडियो बैंडविड्थ सिलिकॉन लैब्स ईएफआर32 ऑडियो के लिए उत्कृष्ट एडीसी बड़ा पैकेज (क्यूएफएन48) टेक्सास इंस्ट्रूमेंट्स CC26xx-40°C से +85°C रेटिंग के लिए बाहरी बैलून की आवश्यकता है
एंटीना का चयन: पीसीबीए किनारे पर एक घुमावदार उल्टे-एफ एंटीना (एमआईएफए) का उपयोग करें। धातु की वस्तुओं (स्पीकर मैग्नेट, बैटरी पैक) से 10 मिमी की दूरी रखें।
ऑडियो इनपुट और प्रोसेसिंग
घटक विशिष्टता विश्वसनीयता नोट माइक्रोफोन एमईएमएस, -38 डीबीवी संवेदनशीलता लार प्रतिरोध के लिए सिलिकॉन कवर प्रीएम्प्लीफायर 40 डीबी लाभ, शोर <5 एनवी/√हर्ट्ज एसी-युग्मित 0.1 हर्ट्ज एचपीएफ (रंबल हटाएं) वीओएक्स थ्रेशोल्ड -40 से -10 डीबीएफएस तक समायोज्य डिजिटल हिस्टैरिसीस (3 डीबी) बकबक करने से रोकता है स्पीकर ampक्लास-डी, आउटपुट लीड पर 1.5 W से 8Ωफेराइट बीड (ईएमआई कम करें)
तापमान संवेदन (महत्वपूर्ण सुरक्षा सुविधा)
चार्जिंग IC के पास बेबी यूनिट PCBA पर एक थर्मिस्टर (NTC, 10 kΩ 25°C पर) रखें। फ़र्मवेयर अवश्य होना चाहिए:
- हर 30 सेकंड में तापमान लॉग करें
- 50°C पर चार्जिंग बंद कर दें
- 45°C पर मूल इकाई को वायरलेस अलर्ट भेजें

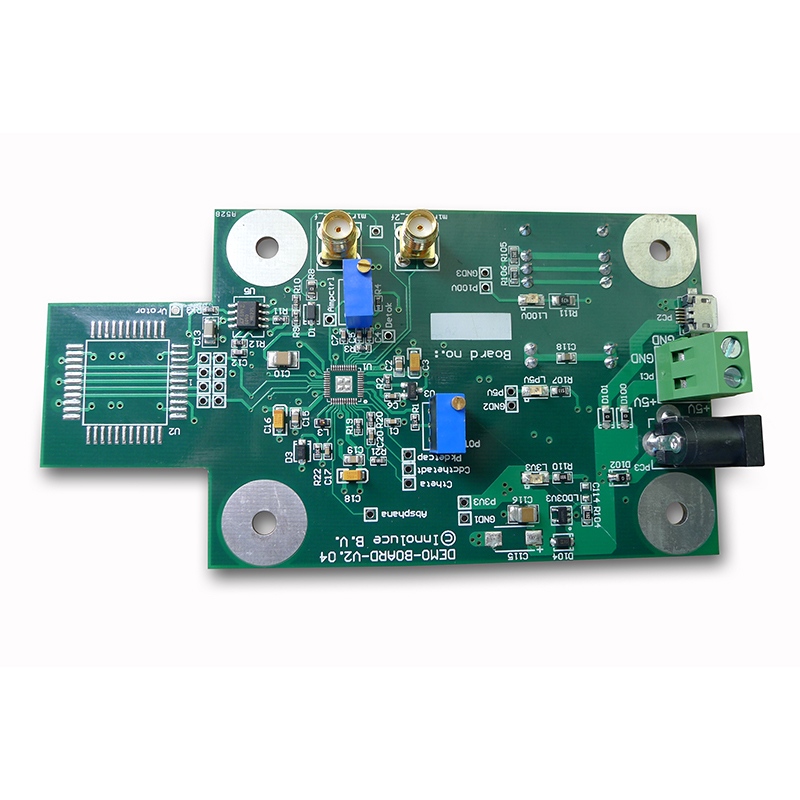

कम आरएफ रिसाव और ऑडियो गुणवत्ता के लिए पीसीबी लेआउट
शोर मचाने वाला बेबी मॉनिटर पीसीबीए स्थैतिक और ड्रॉपआउट का कारण बनता है। इन नियमों का पालन करें.
लेयर स्टैक और ग्राउंडिंग
लेयरफंक्शनकॉन्सट्रेंटटॉपआरएफ (एंटीना फ़ीड, चिपसेट) ग्राउंड के साथ कॉपलानर वेवगाइड इनर 1 सतत ग्राउंड आरएफ सेक्शन के तहत कोई विभाजन नहीं इनर 2 पावर (3.3 वी, 1.8 वी) प्रत्येक एलडी के नीचे द्वीप बॉटम ऑडियो, बटन, एलईडी डिजिटल निशान को माइक इनपुट से दूर रखें
नियम: प्रत्येक पावर पिन पर 0.1 μF कैपेसिटर रखें। कम प्रेरकत्व के लिए 0402 आकार का उपयोग करें।
ऑडियो ग्राउंड अलगाव
डिजिटल ग्राउंड और एनालॉग ग्राउंड को कोडेक के तहत एक ही बिंदु पर मिलना चाहिए। ग्राउंड प्लेन के बीच फेराइट मोतियों (100 मेगाहर्ट्ज पर 600Ω) का उपयोग करें, लेकिन केवल यह सत्यापित करने के बाद कि कोई ग्राउंड लूप नहीं है।
आस्टसीलस्कप से जांचें: आरएफ संचारित करते समय माइक्रोफोन आउटपुट की जांच करें। शोर 2 एमवी पीक-टू-पीक से नीचे रहना चाहिए।
सत्यापन और प्रमाणन चेकलिस्ट
उत्पादन से पहले, प्रत्येक बेबी मॉनिटर पीसीबीए का इन छह मानकों के अनुरूप परीक्षण करें।
TestMethodPass/असफल मानदंडऑडियो ड्रॉपआउट 3 दीवारों के साथ 30 मीटर दूर चलें < 3 ड्रॉपआउट प्रति मिनट स्थायी >100 एमएसबैटरी रनटाइम 65 डीबी एसपीएल पर निरंतर वोक्स> 2000 एमएएच बैटरी के लिए 70 घंटेचार्ज सुरक्षा शॉर्ट बैटरी टर्मिनल पीसीबीए हिचकी मोड में प्रवेश करता है, 70 डिग्री सीआरएफ सह-अस्तित्व पर कोई घटक नहीं, वाईफाई राउटर के बगल में संचालित करें (2.4) गीगाहर्ट्ज) कोई स्थायी डिसेन्सिटाइजेशन नहीं, माइक्रोफोन पोर्ट पर नमक का स्प्रे, सूखने के बाद ऑडियो सामान्य हो जाता है, ओवर-डिस्चार्ज बैटरी वोल्टेज 2.8VMCU आरएफ को बंद कर देता है, आरटीसी को बनाए रखता है
अक्सर पूछे जाने वाले प्रश्न -- विश्वसनीय बेबी मॉनिटर पीसीबीए के बारे में सामान्य प्रश्न
Q1: बेबी मॉनिटर पीसीबीए डिज़ाइन में सबसे आम छिपी हुई विफलता क्या है?
ए:ऑडियो इनपुट पथ के पास रखे गए सिरेमिक कैपेसिटर से माइक्रोफ़ोनिक शोर। जब बेबी यूनिट कंपन करती है (बासीनेट मोटर या गिराए गए खिलौने से), क्लास 2 डाइइलेक्ट्रिक कैप (X7R, X5R) 5 mV तक पीजोइलेक्ट्रिक वोल्टेज उत्पन्न करते हैं। यह माइक्रोफ़ोन प्रीएम्प्लीफायर से जुड़ जाता है और श्रव्य क्लिक या गड़गड़ाहट पैदा करता है। समाधान दो प्रकार का है: 1) पहले गेन चरण में सभी ऑडियो कपलिंग और डिकॉउलिंग के लिए C0G (NP0) कैपेसिटर का उपयोग करें। 2) यदि X7R अपरिहार्य है, तो पीसीबीए पर कैपेसिटर को भौतिक रूप से 90 डिग्री घुमाएं ताकि यांत्रिक तनाव इलेक्ट्रोड दिशा के साथ संरेखित हो। हमेशा 20 हर्ट्ज़, 1 ग्राम पर कंपन तालिका से सत्यापन करें।
Q2: बैटरी रसायन विज्ञान का चुनाव बेबी मॉनिटर पीसीबीए की दीर्घायु को कैसे प्रभावित करता है?
ए:तीन रसायन विज्ञान बहुत अलग विफलता मोड उत्पन्न करते हैं:
- ली-आयन (18650): उच्चतम ऊर्जा घनत्व लेकिन सटीक सीसी/सीवी चार्जिंग की आवश्यकता होती है। एक गुम नकारात्मक तापमान गुणांक (एनटीसी) सेंसर थर्मल पलायन की ओर ले जाता है। केवल सुरक्षा आईसी युक्त प्रमाणित बैटरी पैक के साथ ही उपयोग करें।
- LiFePO4: सुरक्षित (150 डिग्री सेल्सियस से नीचे कोई थर्मल रनवे नहीं) और लंबा चक्र जीवन (2000 चक्र)। हालाँकि, कम वोल्टेज (3.2V नाममात्र) के लिए 3.3V लॉजिक के लिए बूस्ट कनवर्टर की आवश्यकता होती है, जिससे लागत और तरंग शोर जुड़ जाता है।
- एनआईएमएच(कम लागत वाले डिज़ाइन): बहुत क्षमाशील लेकिन स्मृति प्रभाव से ग्रस्त है। पीसीबीए में ईंधन गेज को पुन: कैलिब्रेट करने के लिए हर 30 चक्रों में एक डिस्चार्ज सर्किट शामिल होना चाहिए। इसके बिना, 6 महीने के बाद रनटाइम 50% कम हो जाता है।
एक विश्वसनीय बेबी मॉनिटर PCBA के लिए, सुरक्षा के लिए LiFePO4 चुनें या दोहरी ओवर-वोल्टेज सुरक्षा (IC + PTC) के साथ गुणवत्ता वाले Li-ion चुनें।
Q3: क्या मैं केवल-ऑडियो और वीडियो बेबी मॉनिटर दोनों के लिए एक ही PCBA डिज़ाइन का उपयोग कर सकता हूँ?
ए:नहीं, और इसका प्रयास करने से तीन विशिष्ट विश्वसनीयता समस्याएं सामने आती हैं:
- मेमोरी बैंडविड्थ- केवल ऑडियो के लिए 64 केबी रैम की आवश्यकता है। संपीड़ित फ़्रेम के लिए वीडियो को कम से कम 2 एमबी की आवश्यकता होती है। बाहरी रैम के साथ एक साझा पीसीबीए लंबे निशान जोड़ता है जो ईएसडी परीक्षण में विफल रहता है।
- आरएफ कर्तव्य चक्र- ऑडियो 10% समय प्रसारित करता है। वीडियो 80% समय प्रसारित होता है। वही 2.4 गीगाहर्ट्ज़ पीए वीडियो मोड में ज़्यादा गरम हो जाता है, जिससे 20 मिनट के बाद 6 डीबी की बढ़त कम हो जाती है। आपको वीडियो डिज़ाइन के लिए पीए के अंतर्गत एक थर्मल वाया ऐरे की आवश्यकता है।
- बिजली वितरण- ऑडियो बेबी मॉनिटर पीसीबीए 200 एमए पर चरम पर है। वीडियो 600 एमए पर चरम पर है। पतले पावर ट्रेस (0.25 मिमी) के साथ एक सामान्य पीसीबी लेआउट वोल्टेज ड्रॉप का कारण बनता है जो कैमरा मॉड्यूल को रीसेट करता है। वीडियो डिज़ाइन के लिए 0.6 मिमी ट्रेस या एक अलग 1A हिरन कनवर्टर की आवश्यकता होती है।
दो अलग पीसीबीए बनाएं। ऑडियो-केवल 2-लेयर बोर्ड का उपयोग करता है। वीडियो को नियंत्रित प्रतिबाधा के साथ 4 परतों की आवश्यकता होती है।

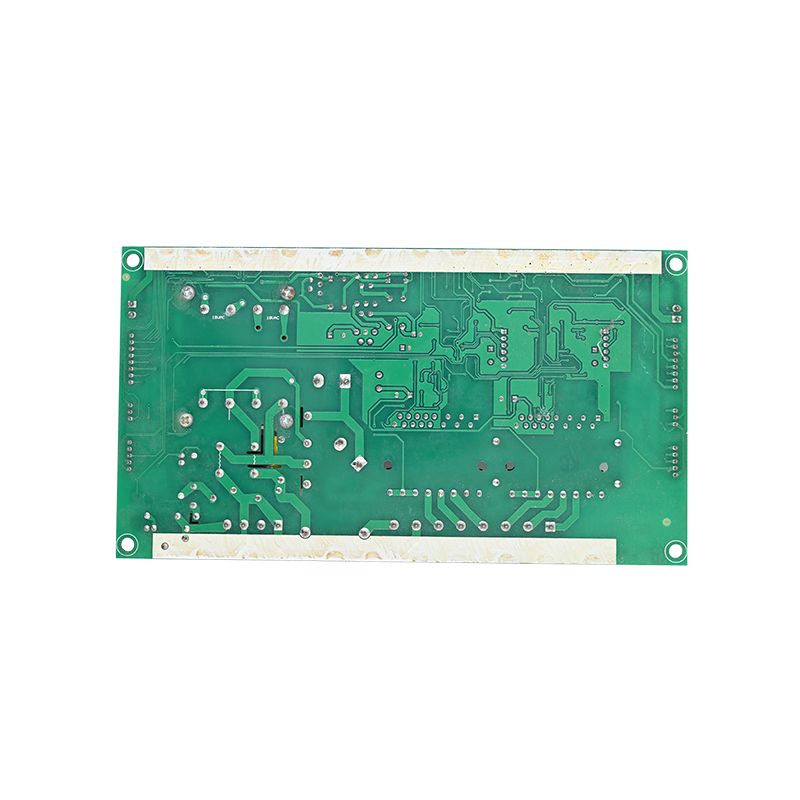

शून्य शिशु जोखिम के लिए उत्पादन परीक्षण
प्रत्येक असेंबल बेबी मॉनिटर PCBA को पास करना होगा:
परीक्षण स्टेशन अवधि अस्वीकृति मानदंड ऑडियो लूपबैक 10 सेकंड टीएचडी > 1 किलोहर्ट्ज़ पर 1% बैटरी सिम्युलेटर 30 सेकंड चार्ज करंट > 50 एमए 3.0 वीआरएफ संवेदनशीलता से नीचे 5 सेकंड पैकेट त्रुटि दर > 1% -95 डीबीएम ओवरतापमान 60 सेकंड पूर्ण चार्ज के बाद कोई भी बिंदु> 60 डिग्री सेल्सियस
अंतिम डिज़ाइन समीक्षा चेकलिस्ट
आइटम पुष्टिकरण योजनाबद्ध सभी इनपुट में ईएसडी सुरक्षा (8 केवी संपर्क) बीओएम कैपेसिटर वोल्टेज रेटिंग ≥ 2 × अपेक्षित (उदाहरण के लिए, 5 वी रेल के लिए 10 वी) मैकेनिकल ग्रिप क्षेत्रों के पास कोई लंबा घटक नहीं (ऊंचाई> 4 मिमी) यदि वीओएक्स 5 मिनट से अधिक समय तक लटका रहता है तो फर्मवेयर वॉचडॉग टाइमर एमसीयू को रीसेट करता है अनुपालन एफसीसी भाग 15 और एन 62368-1 (ऑडियो सुरक्षा)
एक विश्वसनीय बेबी मॉनिटर पीसीबीए डिजाइन करने का मतलब लागत में कमी से अधिक शिशु सुरक्षा को प्राथमिकता देना है। एक अच्छी तरह से निर्मित बोर्ड शुरुआती और नखरे के बावजूद चुपचाप काम करता है। वास्तविक नर्सरी स्थितियों के साथ परीक्षण करें - सफेद शोर मशीनें, डिमर रोशनी और माइक्रोवेव ओवन। माता-पिता का विश्वास अर्जित करने का यही एकमात्र तरीका है।
