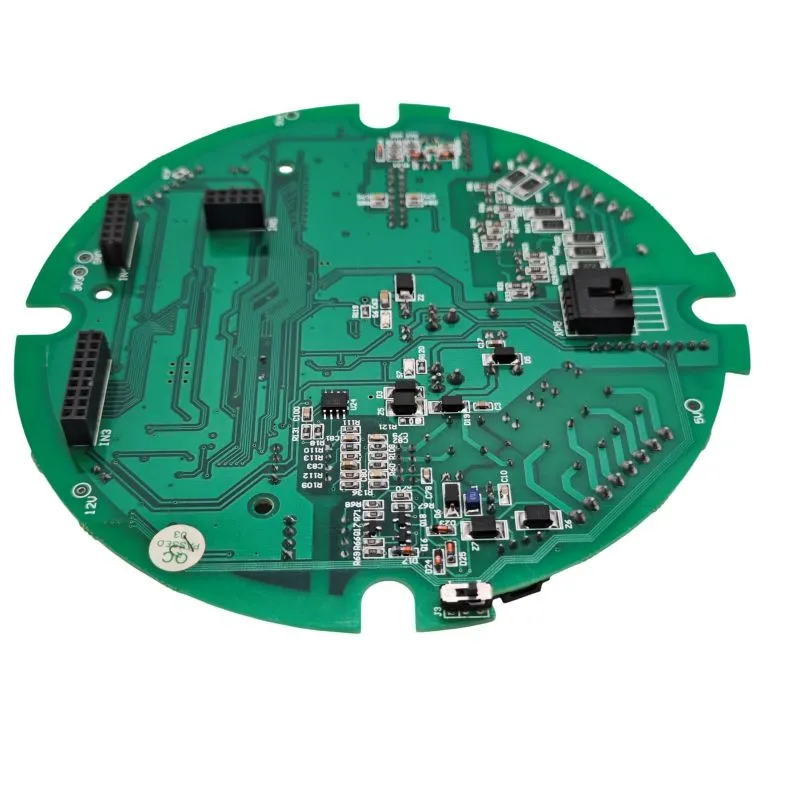

एक विश्वसनीय प्लांटिंग लाइट पीसीबीए को निरंतर बागवानी संचालन के लिए सटीक थर्मल प्रबंधन और स्पेक्ट्रल नियंत्रण की आवश्यकता क्यों होती है?

बागवानी एलईडी फिक्स्चर अत्यधिक परिस्थितियों में काम करते हैं: 12-16 घंटे निरंतर दैनिक उपयोग, उच्च आर्द्रता और महत्वपूर्ण थर्मल तनाव।रोपण प्रकाश पीसीबीएसेयूनिक्सप्लोर इलेक्ट्रॉनिक्सउन्नत थर्मल अपव्यय, सटीक वर्तमान विनियमन और तरंग दैर्ध्य-सटीक स्पेक्ट्रम नियंत्रण के साथ इन मांगों को पूरा करने के लिए इंजीनियर किया गया है। यह लेख सामग्री चयन, तांबे के वजन की गणना, ड्राइवर टोपोलॉजी और पर्यावरण संरक्षण सहित महत्वपूर्ण डिजाइन विचारों की पड़ताल करता है - विश्वसनीय, लंबे जीवन वाले एलईडी प्रकाश समाधान चाहने वाले इंजीनियरों और उत्पादकों के लिए व्यावहारिक मार्गदर्शन प्रदान करता है।

रोपण लाइट पीसीबीए का प्रदर्शन फसल की उपज और ऊर्जा दक्षता पर सीधा प्रभाव क्यों डालता है?

बागवानी प्रकाश व्यवस्था में, पीसीबीए केवल एक घटक नहीं है - यह संपूर्ण स्थिरता की रीढ़ है। सामान्य प्रकाश व्यवस्था के विपरीत, पौधों की वृद्धि रोशनी को उच्च परिशुद्धता के साथ विशिष्ट तरंग दैर्ध्य (फूलों के लिए लाल, वनस्पति विकास के लिए नीला) प्रदान करना चाहिए, जबकि प्रतिदिन 12‑16 घंटे तक लगातार काम करना चाहिए। पीसीबीए में कोई भी विफलता - चाहे अधिक गर्मी, वर्तमान असंतुलन, या नमी के प्रवेश के कारण हो - के परिणामस्वरूप फसल का नुकसान, बर्बाद ऊर्जा और महंगा डाउनटाइम हो सकता है।

यूनिक्सप्लोर इलेक्ट्रॉनिक्सप्लांटिंग लाइट पीसीबीए के डिजाइन और उत्पादन में एक दशक से अधिक का अनुबंध विनिर्माण अनुभव लाता है। पीसीबी डिजाइन, एसएमटी असेंबली, कार्यात्मक परीक्षण और अनुरूप कोटिंग जैसी क्षमताओं के साथ, कंपनी टर्नकी समाधान प्रदान करती है जो वाणिज्यिक बागवानी के कठोर विश्वसनीयता मानकों को पूरा करती है। यह आलेख प्रमुख तकनीकी मापदंडों और डिज़ाइन नियमों की जांच करता है जो एक टिकाऊ रोपण प्रकाश पीसीबीए को एक मानक एलईडी बोर्ड से अलग करते हैं।

मुख्य तकनीकी विशिष्टताएँ और प्रदर्शन आवश्यकताएँ

निम्नलिखित तालिकाएँ विभिन्न विद्युत स्तरों और अनुप्रयोगों में प्रकाश पीसीबीए लगाने के लिए आवश्यक विद्युत, वर्णक्रमीय और थर्मल मापदंडों की रूपरेखा तैयार करती हैं।

विकास चरण द्वारा वर्णक्रमीय आवश्यकताएँ

विद्युत एवं विद्युत विशिष्टताएँ

सामग्री चयन - एल्यूमिनियम एमसीपीसीबी बनाम एफआर4 बनाम सिरेमिक

पीसीबी सब्सट्रेट की पसंद सीधे रोपण के हल्के जीवनकाल और थर्मल प्रदर्शन को निर्धारित करती है। वाणिज्यिक रोपण प्रकाश पीसीबीए में एल्युमीनियम एमसीपीसीबी का हिस्सा 80% से अधिक है, जो तापीय चालकता और लागत का सर्वोत्तम संतुलन प्रदान करता है।

उच्च शक्ति निरंतर संचालन (200W+) के लिए, न्यूनतम 3 W/m·K तापीय चालकता वाला एल्यूमीनियम MCPCB अनुशंसित मानक है। सिरेमिक सब्सट्रेट (एल्यूमिना या एल्यूमीनियम नाइट्राइड) अत्यधिक बिजली घनत्व अनुप्रयोगों के लिए उपयुक्त हैं लेकिन एल्यूमीनियम एमसीपीसीबी की तुलना में 3-5 गुना अधिक महंगा है।

थर्मल प्रबंधन - #1 विश्वसनीयता कारक

एलईडी जंक्शन तापमान में प्रत्येक 10°C की कमी के लिए, जीवनकाल दोगुना हो जाता है। उचित थर्मल डिजाइन इसलिए प्रकाश पीसीबीए विश्वसनीयता रोपण में सबसे महत्वपूर्ण कारक है।

प्रमुख थर्मल डिज़ाइन तत्व:

• थर्मल विअस- प्रति उच्च-शक्ति एलईडी में न्यूनतम 9 विया (0.3 मिमी व्यास), सोल्डरेबिलिटी के लिए भरा और कैप किया गया।

• ताम्र क्षेत्र- प्रति उच्च-शक्ति एलईडी 300‑500mm² ताप प्रसार क्षेत्र।

• सोल्डर कवरेज- 25% से कम शून्य क्षेत्र वाले थर्मल पैड पर 80-90% कवरेज।

• सतह का तापमान- पूर्ण लोड के तहत एलईडी पैड क्षेत्र में 60 डिग्री सेल्सियस से नीचे।

• थर्मल इंटरफ़ेस सामग्री (TIM)- MCPCB और हीटसिंक के बीच सिलिकॉन या सिरेमिक पैड (न्यूनतम 3 W/m·K), 20‑30% संपीड़न के साथ 0.5‑1.5 मिमी मोटाई।

उचित थर्मल प्रबंधन यह सुनिश्चित करता है कि रोपण प्रकाश पीसीबीए वाणिज्यिक वातावरण में 50,000-100,000 घंटे का संचालन प्राप्त करते हैं।

उच्च-वर्तमान अनुप्रयोगों के लिए कॉपर वजन और ट्रेस डिज़ाइन

अपर्याप्त ट्रेस चौड़ाई प्रकाश पीसीबीए के रोपण में अधिक गर्मी और समय से पहले विफलता का एक सामान्य कारण है। नीचे दी गई तालिका वर्तमान आवश्यकताओं के आधार पर तांबे के वजन और ट्रेस चौड़ाई का चयन करने के लिए मार्गदर्शन प्रदान करती है।

पेशेवर सिफ़ारिश: 1ए से अधिक वाले सभी अंशों के लिए न्यूनतम 2 औंस तांबे का उपयोग करें। >3ए ले जाने वाले निशानों के लिए, 3 औंस तांबे का उपयोग करें या वर्तमान क्षमता बढ़ाने के लिए सोल्डर मास्क खोलने के साथ समानांतर निशान जोड़ें।

सर्किट डिज़ाइन - लगातार चालू ड्राइव और सुरक्षा

प्लांटिंग लाइट पीसीबीए को स्थिर तरंग दैर्ध्य बनाए रखने और थर्मल रनवे को रोकने के लिए प्रत्येक एलईडी स्ट्रिंग के लिए निरंतर वर्तमान ड्राइव की आवश्यकता होती है। सामान्य ड्राइवर टोपोलॉजी में शामिल हैं:

• रैखिक स्थिर धारा- कम बिजली (<30W), सरल और कम ईएमआई के लिए सर्वोत्तम, लेकिन उच्च वोल्टेज ड्रॉप पर अक्षम।

• बक कनवर्टर- मध्यम शक्ति (30‑100W) के लिए उपयुक्त, कुशल (90‑95%), प्रारंभ करनेवाला की आवश्यकता है।

• मल्टी-चैनल निरंतर वर्तमान- उच्च शक्ति (>100W) और ट्यून करने योग्य स्पेक्ट्रम के लिए आदर्श, व्यक्तिगत चैनल नियंत्रण की पेशकश।

विश्वसनीय संचालन के लिए सुरक्षा सर्किट आवश्यक हैं:

• रिवर्स पोलरिटी सुरक्षा- शोट्की डायोड या P‑FET।

• ओवर-वोल्टेज संरक्षण- टीवीएस डायोड 1.2x अधिकतम इनपुट पर क्लैंप किया गया।

• अति-वर्तमान सुरक्षा- 1.3x नॉमिनल करंट पर कटऑफ के साथ पीटीसी फ्यूज या सेंस रेसिस्टर।

• ईएसडी सुरक्षा- इनपुट पर जेनर डायोड न्यूनतम ±8kV झेलने में सक्षम।

ग्रो रूम की स्थितियों के लिए पर्यावरण संरक्षण

रोपण लाइटें अक्सर उच्च आर्द्रता वाले वातावरण (60-90% आरएच) में स्थापित की जाती हैं। विश्वसनीय संचालन के लिए नमी संरक्षण अनिवार्य है।यूनिक्सप्लोर इलेक्ट्रॉनिक्सपीसीबीए को नमी, धूल और रासायनिक जोखिम से बचाने के लिए अनुरूप कोटिंग विकल्प प्रदान करता है।

न्यूनतम कोटिंग मोटाई 0.03 मिमी (1.2 मिलियन) है। बाहरी या उच्च आर्द्रता वाले ग्रीनहाउस के लिए, IP65-रेटेड सीलबंद कनेक्टर की अनुशंसा की जाती है।

विनिर्माण और परीक्षण क्षमताएँ

यूनिक्सप्लोर इलेक्ट्रॉनिक्स कंपनी लिमिटेड6 एसएमटी उत्पादन लाइनों, 4 डीआईपी असेंबली लाइनों और उन्नत परीक्षण सुविधाओं के साथ 3,000 वर्ग मीटर से अधिक का एक स्व-स्वामित्व वाला कारखाना संचालित करता है। कंपनी की वर्तमान वार्षिक उत्पादन क्षमता पीसीबीए के 1,500,000 टुकड़े और तैयार उत्पाद असेंबली के 150,000 सेट से अधिक है।

प्रकाश पीसीबीए रोपण के लिए गुणवत्ता परीक्षण में शामिल हैं:

• इन-सर्किट परीक्षण (आईसीटी)- यह सत्यापित करने के लिए स्वचालित जांच स्थिरता कि सभी घटक मौजूद हैं और उनका सही मूल्यांकन किया गया है।

• एलईडी ध्रुवता जांच- स्वचालित ऑप्टिकल निरीक्षण 100% सही अभिविन्यास सुनिश्चित करता है।

• थर्मल इमेजिंग- पूर्ण लोड पर 1 घंटे के ऑपरेशन के बाद आईआर कैमरा; कोई हॉटस्पॉट नहीं >70°C.

• वर्णक्रमीय सत्यापन- 0.1nm रिज़ॉल्यूशन वाला स्पेक्ट्रोमीटर तरंग दैर्ध्य विचलन ≤±5nm की पुष्टि करता है।

• बर्न-इन परीक्षण- एलईडी की विफलता या झिलमिलाहट को सत्यापित करने के लिए पूरी शक्ति पर 24‑48 घंटे।

• आर्द्रता प्रतिरोध- 48 घंटों के लिए 40 डिग्री सेल्सियस पर 85% आरएच, संचालित, बिना किसी संक्षारण या विफलता के।

वाणिज्यिक आदेशों के लिए, थर्मल इमेजिंग रिपोर्ट और वर्णक्रमीय सत्यापन डेटा सहित पीपीएपी दस्तावेज़ीकरण अनुरोध पर उपलब्ध है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: प्रतिदिन 18 घंटे चलने वाली उच्च शक्ति (200W+) प्लांटिंग लाइट के लिए सबसे अच्छी पीसीबी सामग्री कौन सी है?

उत्तर: उच्च-शक्ति निरंतर संचालन के लिए, न्यूनतम 3 W/m·K तापीय चालकता वाला एल्यूमीनियम MCPCB मानक विकल्प है। 200W‑300W+ फिक्स्चर के लिए, प्रीमियम एल्यूमीनियम (5‑9 W/m·K) 70,000‑100,000 घंटे का जीवनकाल प्रदान करता है। सिरेमिक सब्सट्रेट अत्यधिक ऊर्जा घनत्व के लिए एक विकल्प है लेकिन इसकी लागत 3‑5 गुना अधिक है।

प्रश्न: ट्रेस ओवरहीटिंग को रोकने के लिए मैं अपने प्लांटिंग लाइट पीसीबीए के लिए आवश्यक तांबे के वजन की गणना कैसे करूं?

ए: सूत्र का उपयोग करें: चौड़ाई (मिल्स) = करंट (एम्प्स) × 35 (ΔT=20°C के लिए)। उदाहरण के लिए, 2.08A स्ट्रिंग के लिए 2 औंस तांबे के साथ 73 मील न्यूनतम चौड़ाई की आवश्यकता होती है। 20% सुरक्षा मार्जिन जोड़ें: 88 मिलियन। >1A वाले निशानों के लिए न्यूनतम 2 औंस तांबे का उपयोग करें, और >3A वाले निशानों के लिए 3 औंस तांबे का उपयोग करें।

प्रश्न: प्लांटिंग लाइट पीसीबीए में असमान प्रकाश उत्पादन या झिलमिलाहट का क्या कारण है, और मैं इसे कैसे ठीक करूं?

ए: सबसे आम कारण समानांतर एलईडी स्ट्रिंग्स (थर्मल रनवे) और ड्राइवर आउटपुट पर अपर्याप्त बल्क कैपेसिटेंस के बीच वर्तमान बेमेल हैं। समाधानों में प्रति स्ट्रिंग अलग-अलग निरंतर वर्तमान ड्राइवरों का उपयोग करना, संतुलन प्रतिरोधक (0.5‑2Ω) जोड़ना, और एलईडी आउटपुट में 100‑470µF इलेक्ट्रोलाइटिक कैपेसिटर जोड़ना शामिल है।

प्रश्न: क्या यूनिक्सप्लोर इलेक्ट्रॉनिक्स कंफर्मल कोटिंग के साथ टर्नकी प्लांटिंग लाइट पीसीबीए असेंबली की पेशकश करता है?

उत्तर: हाँ. यूनिक्सप्लोर पीसीबी डिज़ाइन, पार्ट्स खरीद, एसएमटी और डीआईपी असेंबली, प्रोग्रामिंग, कार्यात्मक परीक्षण, कंफर्मल कोटिंग और तैयार उत्पाद असेंबली सहित वन-स्टॉप अनुबंध विनिर्माण सेवाएं प्रदान करता है। फैक्ट्री ISO 9001:2015 प्रमाणित है और IPC‑610E मानकों पर काम करती है।

प्रश्न: लाइट पीसीबीए लगाने के लिए न्यूनतम ऑर्डर मात्रा क्या है?

उत्तर: यूनिक्सप्लोर बिना किसी MOQ के छोटी मात्रा के ऑर्डर स्वीकार करता है। चाहे आपको प्रोटोटाइप नमूनों या बड़े पैमाने पर उत्पादन की आवश्यकता हो, टीम आपकी आवश्यकताओं को समायोजित कर सकती है।

प्रश्न: प्लांटिंग लाइट पीसीबीए ऑर्डर तैयार करने में कितना समय लगता है?

उत्तर: उत्पादन का नेतृत्व समय ऑर्डर की मात्रा और घटक की उपलब्धता पर निर्भर करता है। विस्तृत कोटेशन और डिलीवरी शेड्यूल के लिए कृपया अपनी विशिष्ट आवश्यकताओं के साथ बिक्री टीम से संपर्क करें।

निष्कर्ष

The रोपण प्रकाश पीसीबीएसेयूनिक्सप्लोर इलेक्ट्रॉनिक्सबागवानी अनुप्रयोगों की मांग में विश्वसनीय प्रदर्शन प्रदान करने के लिए उन्नत थर्मल प्रबंधन, सटीक वर्तमान विनियमन और मजबूत पर्यावरण संरक्षण को जोड़ती है। सामग्री चयन, तांबे के वजन अनुकूलन और कठोर परीक्षण पर ध्यान देने के साथ, इन पीसीबीए को वाणिज्यिक बढ़ते वातावरण में 50,000+ घंटे के संचालन को प्राप्त करने के लिए डिज़ाइन किया गया है। चाहे आपको प्रोटोटाइप या पूर्ण पैमाने पर उत्पादन की आवश्यकता हो, यूनिक्सप्लोर आपके प्रोजेक्ट को डिजाइन से लेकर डिलीवरी तक समर्थन देने के लिए टर्नकी इलेक्ट्रॉनिक विनिर्माण सेवाएं प्रदान करता है।आज ही टीम से संपर्क करेंअपने रोपण प्रकाश पीसीबीए आवश्यकताओं पर चर्चा करने और एक अनुरूप उद्धरण प्राप्त करने के लिए।
