अमूर्त
तापमान नियंत्रक में थर्मल स्थिरता शायद ही कभी अकेले नियंत्रण एल्गोरिदम द्वारा तय की जाती है। इसे विनिर्माण निर्णयों की एक श्रृंखला द्वारा आकार दिया गया है: कैसे सेंसर के सामने के सिरे को पावर कॉपर से अलग किया जाता है, कैसे सोल्डर जोड़ बार-बार थर्मल भ्रमण से बचे रहते हैं, कैसे अनुरूप सुरक्षा से पहले संदूषण को हटा दिया जाता है, और क्षेत्र में प्रवेश करने से पहले प्रत्येक इकाई की जांच कैसे की जाती है। यह आलेख उन विनिर्माण चरों की जांच करता है जो एक स्थिर नियंत्रक को उस नियंत्रक से अलग करते हैं जो समय से पहले बहता, दोलन करता है या विफल हो जाता है। यह एक विश्वसनीय के लिए आवश्यक क्षमताओं के संदर्भ में सेंसर-इंटरफ़ेस लेआउट, सामग्री चयन, रिफ्लो एकरूपता, परीक्षण कवरेज, कोटिंग रणनीति और ट्रेसबिलिटी पर चर्चा करता है।तापमान नियंत्रक पीसीबीएऑटोमोटिव, चिकित्सा और औद्योगिक वातावरण में।
- 1. थर्मल स्थिरता एक विनिर्माण परिणाम क्यों है?
- 2. सेंसर इंटरफ़ेस: रक्षा की पहली पंक्ति
- 3. गर्मी के तहत पीसीबी सामग्री और तांबे की वास्तुकला
- 4. थर्मल चक्रों में सोल्डर जोड़ की विश्वसनीयता
- 5. परीक्षण कवरेज जो गुप्त थर्मल दोषों को उजागर करता है
- 6. अनुरूप कोटिंग और पर्यावरण अलगाव
- 7. थर्मल-जोखिम नियंत्रण उपकरण के रूप में पता लगाने की क्षमता
- 8. प्रोटोटाइप से वॉल्यूम तक: विनिर्माण परिपक्वता
- 9. अक्सर पूछे जाने वाले प्रश्न
1. थर्मल स्थिरता एक विनिर्माण परिणाम क्यों है?
एक तापमान नियंत्रक का मूल्यांकन अक्सर डेटाशीट पर इसकी सेटपॉइंट सटीकता द्वारा किया जाता है, लेकिन फ़ील्ड व्यवहार भौतिक चर द्वारा नियंत्रित होता है जो असेंबली के दौरान पेश किए जाते हैं। सोल्डर वॉयड थर्मल प्रतिरोध को बढ़ाते हैं। संदूषण रिसाव पथ बनाता है जो एनालॉग रीडिंग को बदल देता है। सेंसर के पास तांबे का वितरण बोर्ड को हीट स्प्रेडर में बदल सकता है। इनमें से प्रत्येक शर्त एक विनिर्माण हस्ताक्षर है, सॉफ़्टवेयर समस्या नहीं।
±0.5 डिग्री सेल्सियस रखने वाले नियंत्रक और कई डिग्री तक बहने वाले नियंत्रक के बीच का अंतर अक्सर प्रक्रिया अनुशासन से पता लगाया जाता है। सटीक थर्मल नियंत्रण बोर्डों के एक अध्ययन से पता चलता है कि कई एम्पीयर ले जाने वाले पावर ट्रेस को पर्याप्त तांबे के साथ आकार दिया जाना चाहिए और सेंसर रिटर्न पथ से भौतिक रूप से अलग रखा जाना चाहिए; अन्यथा, स्थानीय हीटिंग और आईआर ड्रॉप सिग्नल एडीसी तक पहुंचने से पहले माप को खराब कर देते हैं। उसी तरह, थर्मल रिलीफ कट, संकीर्ण सेंसर निशान, और उच्च-वर्तमान घटकों से जानबूझकर दूरी सेंसिंग तत्व के चारों ओर एक "थर्मली ईमानदार" क्षेत्र बनाते हैं ताकि यह बोर्ड के आंतरिक ताप प्रवाह के बजाय सिस्टम तापमान पर प्रतिक्रिया करे।

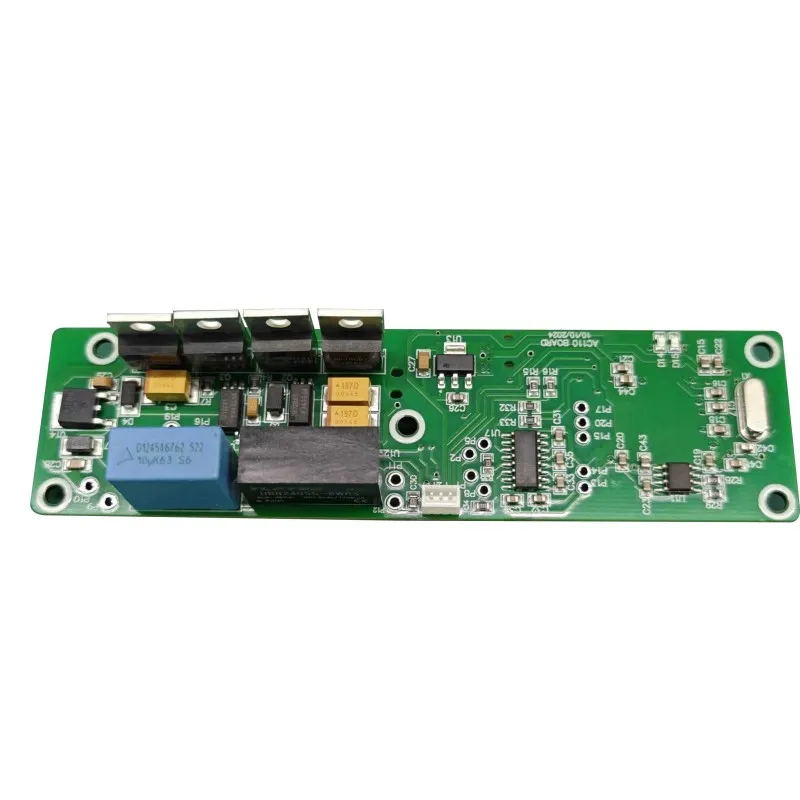

यही कारण है कि मुहावरातापमान नियंत्रक पीसीबीएएक आबादी वाले बोर्ड से अधिक का वर्णन करता है। यह एक नियंत्रित थर्मल सिस्टम का वर्णन करता है जिसकी माप श्रृंखला, पावर स्टेज और सुरक्षा सर्किट्री सह-डिज़ाइन और सह-निर्मित हैं। जब असेंबली प्रक्रिया अस्थिर होती है, तो नियंत्रण लूप को उस भौतिक शोर की भरपाई करने के लिए मजबूर किया जाता है जिसे वह नहीं देख सकता है।
मुख्य सिद्धांत:सेंसर सीधे पर्यावरण को नहीं मापता है। यह पीसीबी की स्थानीय थर्मल स्थिति को मापता है। विनिर्माण यह निर्धारित करता है कि वह स्थानीय राज्य प्रतिनिधि है या विकृत।
2. सेंसर इंटरफ़ेस: रक्षा की पहली पंक्ति
2.1 सेंसर प्रकार और इसके विनिर्माण निहितार्थ
एनटीसी थर्मिस्टर्स, पीटी100/पीटी1000 आरटीडी, और थर्मोकपल पीसीबी फ्रंट एंड पर अलग-अलग बाधाएं लगाते हैं। एनटीसी सेंसर संकीर्ण बैंड में उच्च संवेदनशीलता प्रदान करते हैं लेकिन रैखिककरण की आवश्यकता होती है क्योंकि उनका प्रतिरोध-तापमान वक्र घातांकीय होता है। आरटीडी व्यापक रेंज में अधिक रैखिक प्रतिक्रिया प्रदान करते हैं, लेकिन उनका कम-प्रतिरोध सिग्नल पथ प्रतिरोध और सोल्डरिंग-प्रेरित तनाव का पता लगाने के लिए अधिक संवेदनशील है। थर्मोकपल सबसे व्यापक रेंज लेकिन सबसे कम सटीकता प्रदान करते हैं, अक्सर कई डिग्री की सीमा में, और कोल्ड-जंक्शन मुआवजे पर निर्भर करते हैं जो विद्युत रूप से स्थिर होना चाहिए।
सेंसर का फ्रंट एंड सिर्फ एक एनालॉग इनपुट नहीं है; यह एक उच्च-प्रतिबाधा माप नोड है जिसे एक छोटे अंतर संकेत को संरक्षित करते हुए सामान्य-मोड शोर को अस्वीकार करना चाहिए। विशिष्ट वाणिज्यिक नियंत्रक प्रसार को दर्शाते हैं: एक एनटीसी इनपुट को ±0.6 डिग्री सेल्सियस पर, एक पीटी100 चैनल को ±0.7 डिग्री सेल्सियस पर और एक जे-प्रकार थर्मोकपल को ±3 डिग्री सेल्सियस पर रेट किया जा सकता है। ये आंकड़े सेंसर-स्तरीय विनिर्देश हैं, सिस्टम-स्तरीय गारंटी नहीं। असेंबली प्रक्रिया या तो उस सटीकता को बरकरार रखती है या खराब ग्राउंडिंग, थर्मल ग्रेडिएंट्स और अपर्याप्त अंशांकन पहुंच के माध्यम से इसे नष्ट कर देती है।
2.2 लेआउट अलगाव और अंशांकन पहुंच
एक सेंसर ट्रेस जो रिले ड्राइवर या MOSFET स्विचिंग नोड के बगल में चलता है, माप में शोर जोड़ेगा। एक ग्राउंड प्लेन जो एनालॉग फ्रंट एंड के नीचे बाधित होता है, साझा तांबे के माध्यम से रिटर्न धाराओं को मजबूर करेगा, जिससे ऑफसेट बनेंगे जो लोड के साथ भिन्न होंगे। डिज़ाइन-फॉर-मैन्युफैक्चरिंग समीक्षा के दौरान, टूलींग जारी होने से पहले इन मुद्दों को चिह्नित किया जाना चाहिए। इंजीनियरिंग समीक्षा में थर्मल कपलिंग, सेंसर अलगाव के लिए घटक प्लेसमेंट और स्वच्छ एनालॉग सेंसिंग और स्थिर पीडब्लूएम स्विचिंग के लिए पावर/ग्राउंड प्लेन अखंडता का आकलन करना चाहिए।
अंशांकन सेंसर और भौतिक परिक्षेत्र के बीच अंतिम सेतु है। कोई भी सेंसर किसी विशिष्ट पीसीबी, हाउसिंग और असेंबली स्टैक से पूरी तरह मेल नहीं खाता है। नियंत्रित थर्मल चैंबर में एक बार का अंशांकन एक सुधारात्मक ऑफसेट लागू करता है, लेकिन बोर्ड को परीक्षण पहुंच और फर्मवेयर हुक के साथ डिज़ाइन किया जाना चाहिए जो इस अंशांकन को दोहराने योग्य बनाता है। यदि पीसीबीए को असंगत सोल्डर वॉल्यूम या संदूषण के साथ इकट्ठा किया गया है, तो अंशांकन ऑफसेट उम्र और तापमान के साथ कम हो जाएगा, जिससे प्रारंभिक सुधार का उद्देश्य विफल हो जाएगा।
3. गर्मी के तहत पीसीबी सामग्री और तांबे की वास्तुकला
तापमान नियंत्रक अक्सर बाड़ों में काम करते हैं जहां परिवेश का तापमान कमरे के स्तर से काफी ऊपर बढ़ जाता है, और बिजली चरण अपनी गर्मी जोड़ता है। सब्सट्रेट को उस सीमा में आयामी स्थिरता और ढांकता हुआ अखंडता बनाए रखना चाहिए। FR-4 सामान्य है, लेकिन उच्च-Tg लैमिनेट्स और एल्युमीनियम सब्सट्रेट्स का चयन तब किया जाता है जब थर्मल लोड या साइक्लिंग प्रोफ़ाइल मानक FR-4 मापनीय बदलाव के बिना सहन कर सकता है।
FR-4 के अंदर फाइबरग्लास कपड़े का बुनाई पैटर्न तापीय चालकता में स्थानीय भिन्नताएं पैदा कर सकता है, जिससे "थर्मल बुनाई" प्रभाव पैदा हो सकता है जो सेंसर रीडिंग को इस बात पर निर्भर करता है कि ट्रेस कहां रूट किया गया है। यह उच्च परिशुद्धता नियंत्रकों के लिए विशेष रूप से महत्वपूर्ण है जहां 0.1 डिग्री सेल्सियस विचलन भी मायने रखता है। तांबे की वास्तुकला भी उतनी ही महत्वपूर्ण है। एक साधारण थर्मोस्टेट के लिए 2-लेयर बोर्ड पर्याप्त हो सकता है, लेकिन मिश्रित-सिग्नल फ्रंट एंड और पीडब्लूएम आउटपुट वाले नियंत्रकों को सिग्नल परतों से सटे समर्पित ग्राउंड प्लेन के साथ 4-लेयर या 6-लेयर स्टैकअप से लाभ होता है। यह व्यवस्था शोर वाले विद्युत अनुभाग और संवेदनशील एनालॉग अनुभाग के बीच अंतर्निहित अलगाव प्रदान करती है, जिससे बाहरी फ़िल्टरिंग की आवश्यकता कम हो जाती है जो स्वयं बह सकती है।
| डिज़ाइन वैरिएबल | स्थिरता लाभ | अगर नजरअंदाज किया गया तो विनिर्माण जोखिम |
|---|---|---|
| परत गिनती और ग्राउंड प्लेन | समर्पित एनालॉग रिटर्न पथ; कम सामान्य-प्रतिबाधा युग्मन | रिले या MOSFET स्विचिंग के साथ सेंसर रीडिंग शिफ्ट हो जाती है |
| पावर ट्रेस चौड़ाई और तांबे का वजन | कम आईआर ड्रॉप और उच्च धारा पर स्थानीय हीटिंग | सेंसर के पास हॉट स्पॉट; थर्मल ऑफसेट जो लोड के साथ बदलता है |
| थर्मल राहत और रिक्ति | सेंसर परिवेश पर प्रतिक्रिया करता है, न कि पावर कॉपर से संचालित गर्मी पर | नियंत्रक प्रक्रिया के बजाय बोर्ड को नियंत्रित करता है |
| बोर्ड की मोटाई और सब्सट्रेट | साइकिल चलाने के दौरान आयामी स्थिरता; सुसंगत सीटीई व्यवहार | सोल्डर तनाव, वारपेज, और परत-दर-परत गलत संरेखण |
इसलिए भौतिक स्टैकअप एक निष्क्रिय पृष्ठभूमि नहीं है। यह कंट्रोल लूप का हिस्सा है. एक बोर्ड जो गर्मी को असमान रूप से वितरित करता है वह एक सेंसर सिग्नल उत्पन्न करेगा जो विद्युत रूप से सटीक है लेकिन थर्मल रूप से गलत है।
4. थर्मल चक्रों में सोल्डर जोड़ की विश्वसनीयता
तापमान नियंत्रक बार-बार गर्म करने और ठंडा करने के संपर्क में आते हैं। बिजली उपकरणों, रिले और सेंसर कनेक्टर को जोड़ने वाले सोल्डर जोड़ों को परिणामी थर्मोमैकेनिकल तनाव से बचना चाहिए। प्रमुख तंत्र सीटीई बेमेल है: सिलिकॉन, तांबा, सोल्डर और लेमिनेट अलग-अलग दरों पर विस्तारित होते हैं, और कई चक्रों में बेमेल संयुक्त इंटरफ़ेस पर तनाव को केंद्रित करता है। सूक्ष्म दरारें जोड़ की परिधि पर शुरू होती हैं और प्रतिरोध बढ़ने या कनेक्शन खुलने तक फैलती रहती हैं।
यह विफलता मोड विशेष रूप से MOSFETs, TRIACs और रिले टर्मिनलों के आसपास प्रासंगिक है, जहां स्थानीयकृत तापमान भ्रमण सबसे बड़ा है। एक नियंत्रक जो कमरे के तापमान के कार्यात्मक परीक्षण को पास करता है, वह कई सौ चक्रों के बाद भी विफल हो सकता है यदि सोल्डर प्रक्रिया ने रिक्त स्थान, अपर्याप्त गीलापन, या अत्यधिक इंटरमेटेलिक गठन उत्पन्न किया है। इसलिए असेंबली प्रतिक्रिया में नियंत्रित रिफ्लो प्रोफाइल, सत्यापित पेस्ट जमाव और निरीक्षण विधियां शामिल होनी चाहिए जो छिपे हुए जोड़ों को देख सकें।
- पुनर्प्रवाह एकरूपता:एक पैनल पर सबसे गर्म और सबसे ठंडे जोड़ के बीच लगभग 10 डिग्री सेल्सियस का डेल्टा टी कई सीसा रहित प्रोफाइल के लिए एक व्यावहारिक लक्ष्य है; व्यापक प्रसार का मतलब है कि कुछ जोड़ कम संसाधित हैं जबकि अन्य अत्यधिक तनावग्रस्त हैं।
- शून्य नियंत्रण:थर्मल पैड के नीचे रिक्तियां जंक्शन-टू-बोर्ड प्रतिरोध को बढ़ाती हैं और स्थानीय हॉट स्पॉट बनाती हैं जो दरार के विकास को तेज करती हैं।
- निरीक्षण पहुंच:बीजीए और बॉटम-टर्मिनेटेड घटकों के लिए एक्स-रे निरीक्षण आवश्यक है; एओआई अकेले छिपी हुई संयुक्त ज्यामिति की पुष्टि नहीं कर सकता।
- तनाव से राहत:कनेक्टर्स और भारी थ्रू-होल भागों को यांत्रिक रूप से समर्थित किया जाना चाहिए ताकि आवास का थर्मल विस्तार सीधे सोल्डर फ़िलेट में स्थानांतरित न हो।
प्रत्येकतापमान नियंत्रक पीसीबीएसाइकिलिंग वातावरण में वर्षों तक काम करने की उम्मीद की जाती है, इसे एक सोल्डर प्रक्रिया के साथ बनाया जाना चाहिए जो थर्मल साइक्लिंग के खिलाफ योग्य हो, न कि केवल दृश्य स्वीकृति मानदंडों के खिलाफ। आईपीसी-ए-610 क्लास 2 या क्लास 3 कारीगरी के लिए आधार रेखा प्रदान करता है, लेकिन जोड़ का साइकलिंग व्यवहार मिश्र धातु, प्रोफ़ाइल और पैड डिज़ाइन के संयोजन से निर्धारित होता है।
5. परीक्षण कवरेज जो गुप्त थर्मल दोषों को उजागर करता है
कमरे के तापमान पर कार्यात्मक परीक्षण आवश्यक है लेकिन थर्मल नियंत्रक के लिए अपर्याप्त है। एक बोर्ड इन-सर्किट परीक्षण और कार्यात्मक सर्किट परीक्षण पास कर सकता है और फिर भी उसमें एक गुप्त दोष होता है जो केवल तापमान तनाव के तहत दिखाई देता है। परीक्षण रणनीति में तनाव का स्तर बढ़ना चाहिए ताकि शिपमेंट से पहले प्रारंभिक जीवन विफलताओं का सामना करना पड़े।
स्वचालित ऑप्टिकल निरीक्षण घटक की उपस्थिति और सोल्डर फ़िलेट आकार की पुष्टि करता है। इन-सर्किट परीक्षण अवरोधक और संधारित्र मूल्यों की पुष्टि करता है और शॉर्ट्स या ओपन का पता लगाता है। कार्यात्मक सर्किट परीक्षण सेंसर इनपुट का अनुकरण करता है और रिले या एसएसआर आउटपुट को मान्य करता है। एक्स-रे निरीक्षण से छिपे हुए सोल्डर रिक्तियों और बीजीए पतन का पता चलता है। बर्न-इन और पर्यावरणीय तनाव स्क्रीनिंग के बाद असेंबली को लोड साइक्लिंग के तहत ऊंचे तापमान पर रखा जाता है, अक्सर 24 से 48 घंटों के लिए, सीमांत जोड़ों और घटक दोषों को विफल करने के लिए मजबूर किया जाता है। पर्यावरण कक्ष इस क्षमता को -40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस और 0-95% सापेक्ष आर्द्रता तक बढ़ाते हैं, जिससे निर्माता को क्षेत्र की स्थितियों के साथ बेंच व्यवहार को सहसंबंधित करने की अनुमति मिलती है।
परीक्षण स्थिरता संपर्क प्रतिरोध सीमांत जोड़ को भी छिपा सकता है। यदि पोगो पिन लगातार संपर्क नहीं बनाते हैं, तो परीक्षण एक बोर्ड को पास कर सकता है जो कंपन या थर्मल विस्तार के तहत विफल हो जाएगा। बर्न-इन एक स्थिर प्रक्रिया का विकल्प नहीं है। यह विशिष्ट जोखिमों के लिए एक फ़िल्टर है, और यह तब सबसे प्रभावी होता है जब तनाव प्रोफ़ाइल नियंत्रक के वास्तविक थर्मल मिशन को प्रतिबिंबित करती है। एक सामान्य उच्च-तापमान सोख तापमान नियंत्रण अनुप्रयोग में मायने रखने वाली साइकिल-संबंधी कमजोरियों को प्रकट किए बिना परीक्षण क्षमता का उपभोग कर सकता है।
6. अनुरूप कोटिंग और पर्यावरण अलगाव
नमी और संदूषण छिपी हुई तापीय समस्याएँ हैं। पीसीबी सतह पर सोखे हुए पानी की एक पतली फिल्म सेंसर निशानों के बीच रिसाव पथ बना सकती है, जिससे माप नेटवर्क का प्रभावी प्रतिरोध बदल सकता है। नमी बढ़ने पर फ्लक्स या हैंडलिंग से रासायनिक अवशेष प्रवाहकीय हो सकते हैं। एक नियंत्रक में जो उच्च-प्रतिबाधा सेंसर इनपुट पर निर्भर करता है, ये रिसाव पथ तापमान ऑफसेट या शोर के रूप में दिखाई देते हैं।
कंफर्मल कोटिंग एक पतली पॉलिमर परत बनाकर इसका समाधान करती है जो बोर्ड टोपोलॉजी के अनुरूप होती है और सर्किटरी को नमी, धूल और रासायनिक संदूषकों से अलग करती है। ऐक्रेलिक कोटिंग्स किफायती और पुन: उपयोग योग्य हैं; पॉलीयुरेथेन बेहतर विलायक और घर्षण प्रतिरोध प्रदान करता है; सिलिकॉन व्यापक तापमान रेंज और लचीलापन प्रदान करता है। कोटिंग को पूरी तरह से साफ करने के बाद लागू किया जाना चाहिए, क्योंकि आयनिक संदूषण को घेरने से यह बोर्ड के खिलाफ फंस जाता है और इसे रोकने के बजाय इलेक्ट्रोकेमिकल विफलता को तेज कर सकता है।
कोटिंग आसंजन एक अन्य चर है; यदि अवशेषों के कारण सतह की ऊर्जा बहुत कम है, तो थर्मल साइक्लिंग के दौरान कोटिंग नष्ट हो सकती है, जिससे नमी के लिए रास्ता खुल जाएगा। तापमान नियंत्रकों के लिए चयनात्मक कोटिंग अक्सर बेहतर होती है क्योंकि कनेक्टर्स, रिले और परीक्षण बिंदुओं को बिना लेपित रहने की आवश्यकता हो सकती है। प्रक्रिया को नियंत्रित किया जाना चाहिए ताकि उजागर निशानों पर कोटिंग की मोटाई पर्याप्त हो, लेकिन फाइन-पिच लीड को पाटने या थर्मल राहत सुविधाओं में हस्तक्षेप न करने पाए।
7. थर्मल-जोखिम नियंत्रण उपकरण के रूप में पता लगाने की क्षमता
जब कोई नियंत्रक क्षेत्र में बहता है, तो पहला सवाल यह होता है कि क्या व्यवहार अलग-थलग है या बैच-संबंधित है। ट्रैसेबिलिटी के बिना, उस प्रश्न का उत्तर कुशलता से नहीं दिया जा सकता है। लॉट-लेवल और यूनिट-लेवल ट्रैसेबिलिटी प्रत्येक सीरियल नंबर को घटक दिनांक कोड, रिफ्लो रिकॉर्ड, परीक्षण परिणाम और कोटिंग बैच से जोड़ती है। यह निर्माता और ग्राहक को यह निर्धारित करने की अनुमति देता है कि बहाव की शिकायत एक विशिष्ट घटक लॉट, एक विशिष्ट लाइन या एक विशिष्ट पर्यावरण परीक्षण भ्रमण से संबंधित है या नहीं।
ए में पता लगाने की क्षमतातापमान नियंत्रक पीसीबीएकार्यक्रम प्रशासनिक उपरि नहीं है. यह वह तंत्र है जो किसी क्षेत्र की विफलता को एक खुले अंत वाले विश्वसनीयता प्रश्न के बजाय एक सीमित, सुधार योग्य घटना में बदल देता है। अधिकृत सोर्सिंग ट्रैसेबिलिटी का दूसरा भाग है। फ़्रैंचाइज़ी वितरकों के माध्यम से खरीदे गए घटकों का दस्तावेजी स्रोत होना चाहिए। खुले बाज़ार चैनलों के घटकों को नवीनीकृत, पुनः लेबल किया जा सकता है, या निर्दिष्ट दिनांक कोड विंडो के बाहर किया जा सकता है। तापमान नियंत्रक के लिए, एक नकली या पुराना सेंसर इंटरफ़ेस घटक संपूर्ण माप श्रृंखला को स्थानांतरित कर सकता है। आने वाले घटकों का दृश्य, विद्युत और एक्स-रे सत्यापन असेंबली शुरू होने से पहले एक व्यावहारिक नकली-विरोधी बाधा प्रदान करता है।
विनिर्माण नोट:पता लगाने की क्षमता कागजी कार्रवाई नहीं है. यह एक यादृच्छिक क्षेत्र घटना को एक व्यवस्थित प्रक्रिया बदलाव से अलग करने का एकमात्र तरीका है जिसके लिए तत्काल रोकथाम की आवश्यकता होती है।
8. प्रोटोटाइप से वॉल्यूम तक: विनिर्माण परिपक्वता
थर्मल स्थिरता को इंजीनियरिंग नमूनों से बड़े पैमाने पर उत्पादन तक संक्रमण से बचना चाहिए। यदि पेस्ट जमाव, रिफ्लो लोडिंग, या परीक्षण स्थिरता संपर्क बदलता है तो पांच बोर्डों पर काम करने वाली प्रक्रिया पांच हजार बोर्डों पर अलग-अलग व्यवहार कर सकती है। विनिर्माण भागीदार को यह प्रदर्शित करना होगा कि प्रत्येक चरण में समान नियंत्रित पैरामीटर बनाए रखे जाते हैं।
- इंजीनियरिंग सत्यापनडिज़ाइन सत्यापन और प्रारंभिक थर्मल ट्यूनिंग के लिए छोटे निर्माण। लेआउट सत्यापन और सेंसर अंशांकन पहुंच पर ध्यान दें।
- पायलट भागोप्रक्रिया लक्षण वर्णन और थर्मल तनाव परीक्षण। सोल्डर प्रोफ़ाइल, कोटिंग कवरेज और परीक्षण सीमाएँ निश्चित हैं।
- कम मात्रा में उत्पादनबाज़ार-प्रवेश बैच. पता लगाने की क्षमता और आने वाले निरीक्षण अनुशासन का बड़े पैमाने पर प्रयोग किया जाता है।
- उच्च मात्रा में उत्पादनस्थिर एसएमटी उपज, दोहराने योग्य कार्यात्मक परीक्षण और बैच-स्तरीय विश्वसनीयता निगरानी।
प्रत्येक चरण में, निर्माता को डिज़ाइन-फॉर-मैन्युफैक्चरिंग फीडबैक प्रदान करना चाहिए जो बिजली के निशान, घटक रिक्ति और परीक्षण बिंदु पहुंच पर थर्मल राहत को संबोधित करता है। IATF 16949 अनुशासन वाला एक भागीदार उन्नत गुणवत्ता योजना, विफलता मोड विश्लेषण और थर्मल नियंत्रक कार्यक्रम में परिवर्तन नियंत्रण लागू करता है, तब भी जब अंतिम उत्पाद ऑटोमोटिव के बजाय औद्योगिक हो। आईएसओ 13485 मेडिकल-ग्रेड नियंत्रकों के लिए यूनिट-स्तरीय ट्रैसेबिलिटी, प्रक्रिया सत्यापन और जोखिम-प्रबंधन दस्तावेज़ीकरण जोड़ता है। ये ढाँचे विपणन लेबल नहीं हैं; वे यह निर्धारित करते हैं कि विनिर्माण प्रक्रिया समय के साथ थर्मल विनिर्देश रखने में सक्षम है या नहीं।
यूनिक्सप्लोर इलेक्ट्रॉनिक्सडिज़ाइन इरादे और वॉल्यूम विश्वसनीयता को पाटने के लिए इस स्तरित दृष्टिकोण को लागू करता है - सेंसर-जागरूक डीएफएम, इन-हाउस एओआई, आईसीटी, एफसीटी, एक्स-रे, बर्न-इन और पर्यावरण स्क्रीनिंग। 98.5% से ऊपर एक दोतरफा एसएमटी प्रथम-पास उपज एक संकेतक है, लेकिन अधिक सार्थक परिणाम एक नियंत्रक है जिसका थर्मल व्यवहार बार-बार साइकिल चलाने और क्षेत्र के संपर्क के बाद इसके विनिर्देश के अंदर रहता है।
9. अक्सर पूछे जाने वाले प्रश्न
क्या उच्च परत संख्या हमेशा थर्मल स्थिरता में सुधार करती है?
स्वचालित रूप से नहीं. एक समर्पित ग्राउंड प्लेन के साथ 4-लेयर या 6-लेयर स्टैकअप आम तौर पर 2-लेयर बोर्ड की तुलना में पावर और एनालॉग सेक्शन के बीच बेहतर अलगाव प्रदान करता है, लेकिन लाभ इस बात पर निर्भर करता है कि विमानों को कैसे विभाजित किया जाता है और सेंसर के निशान कहां रूट किए जाते हैं। एक खराब विभाजन वाला 4-लेयर बोर्ड सावधानीपूर्वक बनाए गए 2-लेयर डिज़ाइन से भी बदतर प्रदर्शन कर सकता है।
यदि एओआई और कार्यात्मक परीक्षण पहले ही पास हो चुके हैं तो बर्न-इन क्यों आवश्यक है?
एओआई और कार्यात्मक परीक्षण उन दोषों को पकड़ते हैं जो परीक्षण के समय दृश्यमान या विद्युत रूप से मौजूद होते हैं। बर्न-इन तापमान और लोड साइक्लिंग को लागू करके प्रारंभिक जीवन की विफलताओं को तेज करता है, सीमांत सोल्डर जोड़ों, घटक कमजोरियों और रुक-रुक कर होने वाले कनेक्शनों को उजागर करता है जो एक एकल-पास परीक्षण में छूट सकता है। यह एक विश्वसनीयता फ़िल्टर है, न कि प्रक्रिया नियंत्रण का प्रतिस्थापन।
क्या कंफर्मल कोटिंग खराब सफाई प्रक्रिया की भरपाई कर सकती है?
नहीं, आयनिक संदूषण पर लेप लगाने से नमी फँस सकती है और विफलता तेज हो सकती है। कोटिंग से पहले बोर्ड को साफ और सुखाया जाना चाहिए ताकि पॉलिमर परत इसके खिलाफ दूषित पदार्थों को सील करने के बजाय रासायनिक रूप से सौम्य सतह की रक्षा कर सके।
यदि नियंत्रक पहले ही क्षेत्र में चला गया है तो ट्रैसेबिलिटी कैसे मदद करती है?
ट्रैसेबिलिटी प्रभावित इकाई को उसके घटक लॉट, रीफ़्लो रिकॉर्ड और परीक्षण इतिहास से जोड़ती है। यह निर्माता को यह निर्धारित करने की अनुमति देता है कि क्या बहाव एक अलग घटना है, एक बैच-संबंधित सामग्री मुद्दा है, या एक प्रक्रिया भ्रमण है, और प्रत्येक इकाई को संदिग्ध मानने के बजाय सुधारात्मक कार्रवाई को बाध्य करता है।
तापमान नियंत्रक में सेंसर ऑफसेट का सबसे आम विनिर्माण कारण क्या है?
पावर कॉपर से सेंसर क्षेत्र में थर्मल युग्मन, अपर्याप्त अंशांकन पहुंच के साथ संयुक्त। यदि सेंसर ट्रेस को गर्मी पैदा करने वाले घटक के पास रूट किया जाता है या उच्च-वर्तमान सर्किटरी के साथ रिटर्न पथ साझा करता है, तो मापा तापमान में लोड-निर्भर ऑफसेट शामिल होगा जिसे अकेले फर्मवेयर द्वारा हटाया नहीं जा सकता है।
एक नियंत्रक जो अपने विनिर्देश रखता है और एक जो बहता है, के बीच का अंतर प्रक्रिया में बनाया गया है। थर्मल स्थिरता, परीक्षण कवरेज और ट्रैसेबिलिटी पर केंद्रित विनिर्माण समीक्षा प्राप्त करने के लिए अपनी Gerber फ़ाइलें, BOM, सेंसर प्रकार और वार्षिक वॉल्यूम साझा करें।
