डैश कैम पीसीबीए का विकास कैसे विकसित हो रहा है: चिप चयन से लेकर बड़े पैमाने पर उत्पादन तक

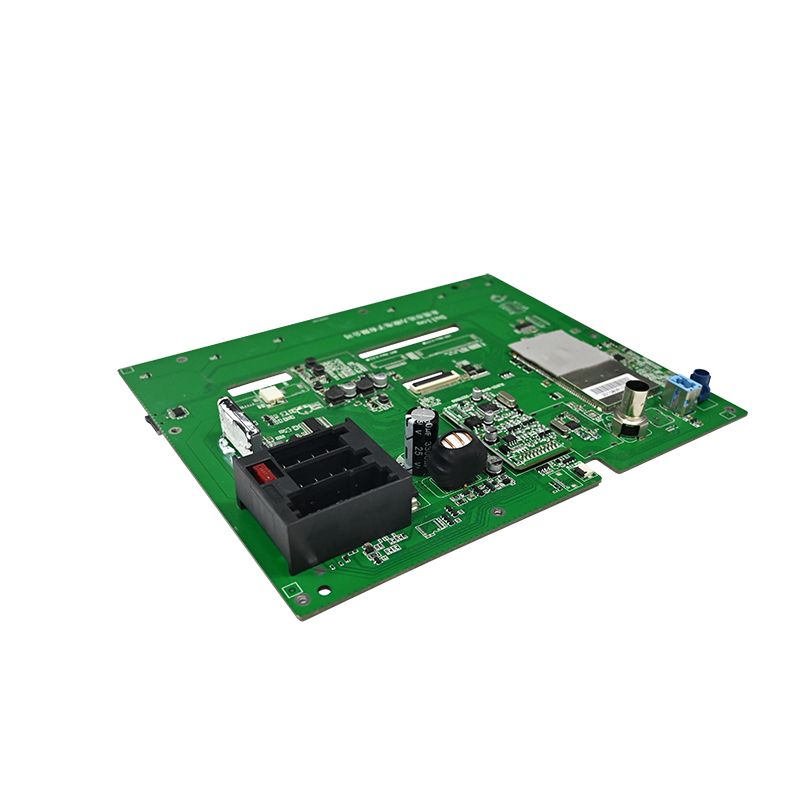

इसके मूल में, एक डैश कैम को उसके लेंस या हाउसिंग से नहीं, बल्कि उसके द्वारा परिभाषित किया जाता हैपीसीबीए(प्रिंटेड सर्किट बोर्ड संयोजन)। चिपसेट सही और बोर्ड स्थिर रखें, और आप आधी लड़ाई पहले ही जीत चुके हैं। वास्तविक दुनिया के उद्योग अनुभव से प्रेरित होकर, यहां चिपसेट चयन, सर्किट डिजाइन, विनिर्माण और परीक्षण को कवर करने वाली एक सीधी मार्गदर्शिका दी गई है।

1. चिपसेट चयन: पहले "मस्तिष्क" चुनें, फिर उसके चारों ओर निर्माण करें

मुख्य प्रोसेसर PCBA का हृदय है। एक बार यह तय हो जाने के बाद, बाकी सर्किट, लागत और प्रदर्शन सीमा काफी हद तक निर्धारित हो जाती है। वर्तमान में, मुख्यधारा के प्रत्येक विकल्प की अपनी ताकत है:

• अंबरेला: बेहतर छवि प्रसंस्करण, उत्कृष्ट छवि गुणवत्ता और उच्च एन्कोडिंग दक्षता के लिए जाना जाता है। हाई-एंड 4K डैश कैम के लिए आदर्श, लेकिन विकास जटिल है और BOM लागत अधिक है।

• नोवाटेक: वॉल्यूम के मामले में मार्केट लीडर। एंट्री-लेवल से लेकर हाई-एंड (4K, HDR को सपोर्ट करने वाले) विकल्पों के साथ, पैसे के लिए उत्कृष्ट मूल्य प्रदान करता है। बड़े पैमाने पर उत्पादित उत्पादों के लिए अक्सर शीर्ष विकल्प।

• अन्य (हिसिलिकॉन, ऑलविनर, आदि): विशिष्ट बाज़ारों या लागत-संवेदनशील उत्पादों में उपयोग किया जाता है।

केवल संकल्प को न देखें। अपनी वास्तविक ज़रूरतों का आकलन करें: क्या यह आगे और पीछे दोहरी रिकॉर्डिंग का समर्थन करता है? कम रोशनी में प्रदर्शन कैसा है? क्या आपको ADAS या AI सुविधाओं की आवश्यकता है? ये आवश्यक कंप्यूटिंग शक्ति और आईएसपी (इमेज सिग्नल प्रोसेसर) क्षमताओं को निर्धारित करते हैं।

एक बार मुख्य प्रोसेसर चुनने के बाद, इन प्रमुख बाह्य उपकरणों पर ध्यान दें:

• पावर प्रबंधन: ऑटोमोटिव पावर बेहद शोर करने वाली होती है (क्षणिक स्पाइक्स के साथ 9V-16V)। आपको ओवर-वोल्टेज, ओवर-करंट और रिवर्स-पोलरिटी सुरक्षा के साथ एक वाइड-इनपुट वोल्टेज डीसी-डीसी कनवर्टर का उपयोग करना चाहिए। यदि पार्किंग मोड की आवश्यकता है, तो कार की बैटरी को ख़त्म होने से बचाने के लिए एक लो-वोल्टेज डिटेक्शन/प्रोटेक्शन सर्किट जोड़ें।

• छवि सेंसर: सोनी IMX श्रृंखला (उदाहरण के लिए, IMX335) एक आम पसंद है। सुनिश्चित करें कि MIPI CSI इंटरफ़ेस मुख्य प्रोसेसर के साथ अच्छी तरह मेल खाता हो।

• स्टोरेज: फ़र्मवेयर स्टोरेज के लिए eMMC और वीडियो स्टोरेज के लिए TF कार्ड स्लॉट का उपयोग करें। कार्ड स्लॉट में ESD सुरक्षा होनी चाहिए.

2. सर्किट डिज़ाइन अनिवार्यताएँ: हस्तक्षेप-विरोधी और थर्मल प्रबंधन प्रमुख चुनौतियाँ हैं

डैश कैम विंडशील्ड पर बैठते हैं, गर्मियों की धूप में तपते हैं और सर्दियों में ठिठुरते हैं, यह सब लगातार कंपन को सहन करते हुए होता है। यह PCBA से अत्यधिक उच्च स्थिरता और विश्वसनीयता की मांग करता है। डिज़ाइन चरण में दो महत्वपूर्ण मुद्दों पर ध्यान दिया जाना चाहिए:

2.1 थर्मल प्रबंधन (गर्मी अपव्यय)

4K वीडियो रिकॉर्डिंग के दौरान, प्रोसेसर और सेंसर एक सीलबंद बाड़े के भीतर महत्वपूर्ण गर्मी उत्पन्न करते हैं। खराब थर्मल प्रबंधन के कारण सिस्टम क्रैश हो जाता है, छवि ख़राब हो जाती है और घटक की उम्र बढ़ने में तेजी आती है। प्रभावी समाधानों में शामिल हैं:

मुख्य प्रोसेसर के नीचे बड़ा तांबा डाला जाता है, जिसमें गर्मी फैलाने के लिए घने थर्मल वाया भीतरी और निचली तांबे की परतों से जुड़ा होता है।
गर्मी स्रोतों को समान रूप से वितरित करने और स्थानीय हॉटस्पॉट से बचने के लिए रणनीतिक घटक प्लेसमेंट।
निष्क्रिय शीतलन के लिए धातु आवास या समर्पित हीट स्प्रेडर्स का लाभ उठाने के लिए पीसीबीए को डिजाइन करना।

2.2 सिग्नल इंटीग्रिटी और ईएमआई/ईएमसी

हाई-स्पीड सिग्नल (एमआईपीआई, डीडीआर) और आरएफ सिग्नल (वाई-फाई, जीपीएस) एक छोटे बोर्ड पर जमा होते हैं। सावधानीपूर्वक डिज़ाइन के बिना, हस्तक्षेप से छवि शोर, फ़्रेम ड्रॉप, या सिग्नल हानि होती है।

प्रतिबाधा नियंत्रण: एमआईपीआई, यूएसबी और अन्य उच्च गति अंतर जोड़े के लिए 100Ω अंतर प्रतिबाधा की गणना और सख्ती से नियंत्रण करें, और अन्य महत्वपूर्ण निशानों के लिए 50Ω एकल-समाप्त प्रतिबाधा।
लंबाई मिलान: उचित समय सुनिश्चित करने के लिए विभेदक जोड़े और डीडीआर डेटा समूहों में सख्त लंबाई मिलान (±10 मील के भीतर) होना चाहिए।
गार्ड ट्रेसिंग: महत्वपूर्ण संकेतों (घड़ी, I2C, ऑडियो, वीडियो) के साथ जमीन के निशानों को रूट करें और अलगाव के लिए सिलाई वाया जोड़ें।
लेयर स्टैकअप: एक ठोस ग्राउंड प्लेन और एक ठोस पावर प्लेन के साथ 4-लेयर या 6-लेयर पीसीबी का उपयोग करें। विमानों को परिरक्षण के रूप में उपयोग करने के लिए आंतरिक परतों पर उच्च गति संकेतों को रूट करें।

इसके अतिरिक्त, ईएसडी सुरक्षा के लिए इनपुट कनेक्टर पर हमेशा टीवीएस डायोड रखें, फ़िल्टरिंग के लिए पावर इनपुट पर फेराइट मोती और कैपेसिटर जोड़ें, और एनालॉग और डिजिटल ग्राउंड प्लेन के बीच एकल-बिंदु पृथक्करण का उपयोग करें। ये सरल लेकिन अत्यधिक प्रभावी तकनीकें हैं।

3. विनिर्माण और गुणवत्ता नियंत्रण: बड़े पैमाने पर उत्पादन से पहले द्वारपाल

एक अच्छा डिज़ाइन केवल आधी कहानी है। एक विश्वसनीय पीसीबीए शिप करने के लिए, संपूर्ण विनिर्माण और परीक्षण प्रक्रियाओं पर समझौता नहीं किया जा सकता है।

• एसएमटी असेंबली और एओआई निरीक्षण: प्रतिष्ठित कारखाने सोल्डर पेस्ट की गुणवत्ता का निरीक्षण करने के लिए 3डी एसपीआई, बीजीए और 0402 घटकों के लिए हाई-स्पीड पिक-एंड-प्लेस मशीनों और सोल्डरिंग दोषों (ब्रिजिंग, ठंडे जोड़ों, लापता घटकों) का पता लगाने के लिए एओआई (स्वचालित ऑप्टिकल निरीक्षण) का उपयोग करते हैं।

• एफसीटी (फंक्शनल सर्किट टेस्ट): पीसीबीए को चालू करके और हर फ़ंक्शन का परीक्षण करके वास्तविक डैश कैम ऑपरेशन का अनुकरण करें: रिकॉर्डिंग, ऑडियो, जीपीएस सिग्नल अधिग्रहण, बटन प्रतिक्रिया और डिस्प्ले आउटपुट।

• बर्न-इन टेस्ट (एजिंग टेस्ट): उच्च तापमान, उच्च आर्द्रता वाले कक्ष में पीसीबीए को कई से दसियों घंटों तक लगातार चलाएं। यह अव्यक्त दोषों (जैसे आंतरायिक सोल्डर जोड़ों या थर्मली अस्थिर घटकों) को उजागर करता है और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए एक महत्वपूर्ण कदम है।

एक विश्वसनीय निर्माणडैश कैम पीसीबीएएक व्यवस्थित इंजीनियरिंग प्रयास है. यह एक संतुलनकारी कार्य है - प्रदर्शन, लागत, भौतिक आकार, थर्मल अपव्यय और दीर्घकालिक निर्भरता के बीच मधुर स्थान ढूंढना। इन व्यावहारिक विचारों को पहले से ही संबोधित करके, आप कई सामान्य नुकसानों से बच सकते हैं और एक सफल उत्पाद लॉन्च के लिए अपना रास्ता सुव्यवस्थित कर सकते हैं।
