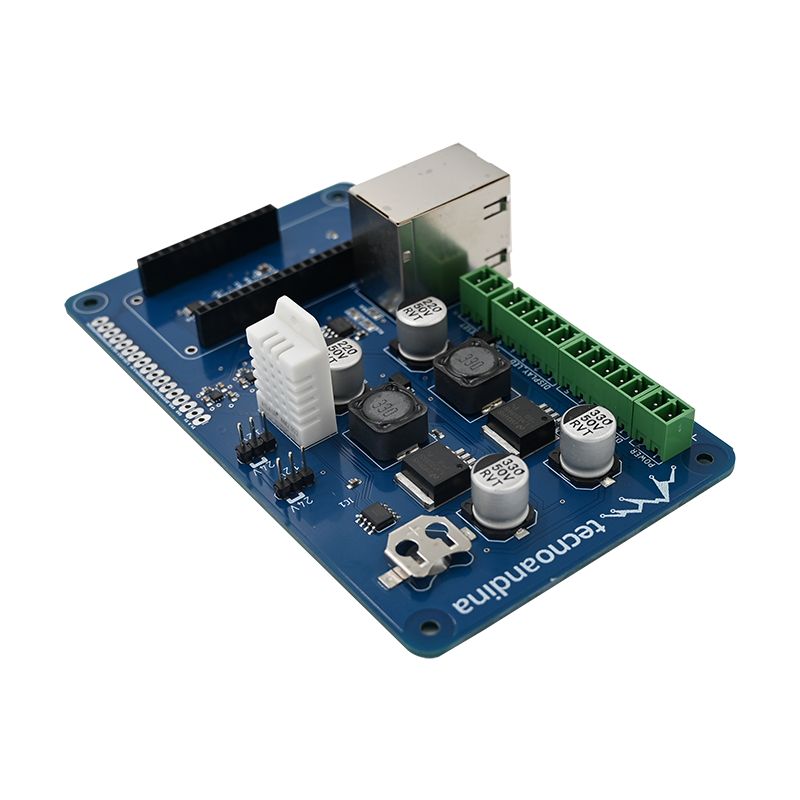

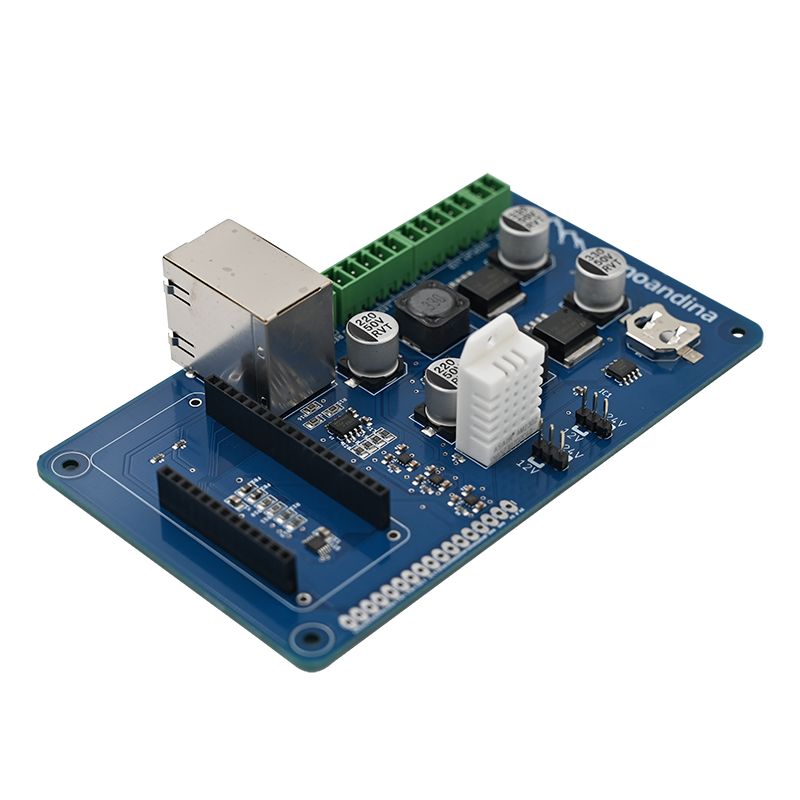

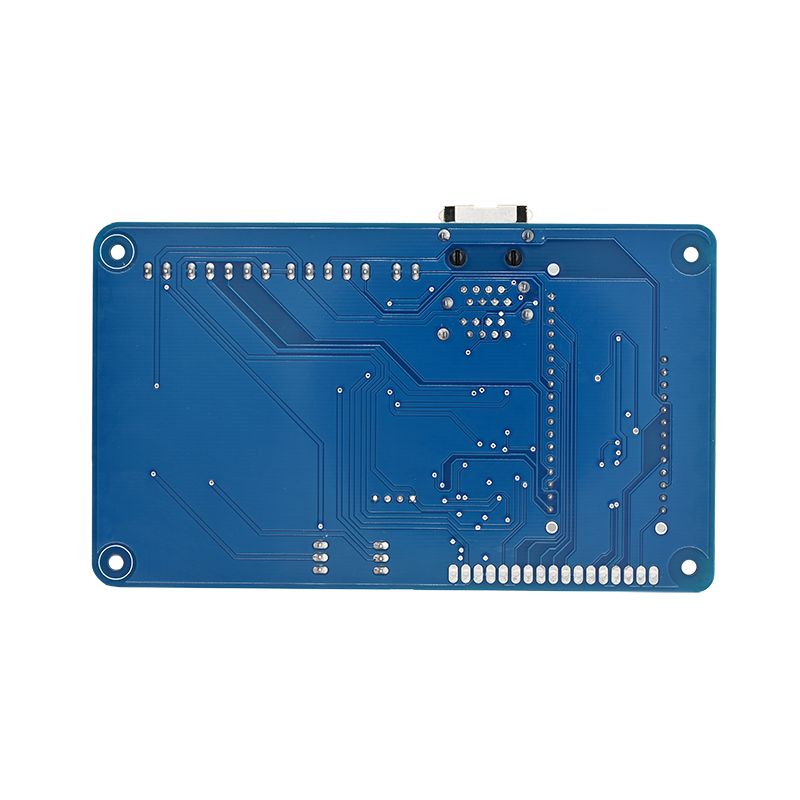

एक स्मार्ट लैंप PCBA का उत्पादन करने के लिए (प्रिंटेड सर्किट बोर्ड संयोजन) नियंत्रक, आपको नीचे इन सामान्य प्रक्रियाओं का पालन करना होगा:
विद्युत डिजाइन:स्मार्ट लैंप नियंत्रक के लिए सर्किट योजनाबद्ध और लेआउट को डिजाइन करके शुरू करें। इसमें माइक्रोकंट्रोलर, सेंसर, एलईडी ड्राइवर, संचार मॉड्यूल (जैसे, वाई-फाई, ब्लूटूथ), बिजली प्रबंधन घटकों और अन्य आवश्यक तत्वों जैसे घटक शामिल होने चाहिए।
पीसीबी निर्माण:एक बार डिज़ाइन को अंतिम रूप देने के बाद, पीसीबी डिज़ाइन सॉफ्टवेयर का उपयोग करके पीसीबी लेआउट बनाएं। उसके बाद, आप वास्तविक पीसीबी का उत्पादन करने के लिए एक पीसीबी फैब्रिकेशन सेवा में डिज़ाइन फ़ाइलों को भेज सकते हैं।
घटक खरीद:विश्वसनीय आपूर्तिकर्ताओं से सभी आवश्यक इलेक्ट्रॉनिक घटकों की खरीद करें। बेहतर प्रदर्शन और विश्वसनीयता के लिए उच्च गुणवत्ता वाले घटकों को स्रोत करना सुनिश्चित करें।
SMT और THT असेंबली:एक बार जब आपके पास पीसीबी और घटक तैयार हो जाते हैं, तो आप विधानसभा प्रक्रिया के साथ आगे बढ़ सकते हैं। इसमें डिजाइन लेआउट के बाद पीसीबी पर घटकों को टांका लगाना शामिल है। यह मैन्युअल रूप से या स्वचालित विधानसभा मशीनों जैसे कि एसएमटी मशीन या डीआईपी मशीन के माध्यम से किया जा सकता है।
चिप प्रोग्रामिंग:यदि आपके स्मार्ट लैंप कंट्रोलर में माइक्रोकंट्रोलर शामिल है, तो आपको फर्मवेयर को प्रोग्राम करना होगा। इसमें स्मार्ट लैंप की कार्यक्षमता को नियंत्रित करने के लिए कोड लिखना शामिल है, जैसे कि चमक के स्तर, रंग तापमान और संचार प्रोटोकॉल को समायोजित करना।
क्रियात्मक परीक्षण:पीसीबी को इकट्ठा करने के बाद, यह सुनिश्चित करने के लिए पूरी तरह से परीक्षण करें कि स्मार्ट लैंप नियंत्रक अपेक्षित रूप से कार्य करता है। नियंत्रक के सभी घटकों, कनेक्शन और सुविधाओं की कार्यक्षमता का परीक्षण करें।
संलग्नक डिजाइन और विधानसभा:यदि आवश्यक हो, तो पीसीबी और घटकों की सुरक्षा के लिए स्मार्ट लैंप नियंत्रक के लिए एक संलग्नक डिजाइन करें। डिजाइन विनिर्देशों के बाद संलग्नक में पीसीबी को इकट्ठा करें।
गुणवत्ता नियंत्रण:यह सुनिश्चित करने के लिए गुणवत्ता नियंत्रण जांच करें कि स्मार्ट लैंप पीसीबीए नियंत्रक गुणवत्ता मानकों और विनिर्देशों को पूरा करते हैं।
पैकेजिंग और वितरण:एक बार जब स्मार्ट लैंप नियंत्रक सभी परीक्षणों और गुणवत्ता की जांच पास करते हैं, तो उन्हें ग्राहकों या खुदरा विक्रेताओं को वितरण के लिए ठीक से पैकेज करें।
कृपया ध्यान दें कि स्मार्ट लैंप पीसीबीए कंट्रोलर का उत्पादन इलेक्ट्रॉनिक डिजाइन, असेंबली, प्रोग्रामिंग और गुणवत्ता नियंत्रण में तकनीकी विशेषज्ञता शामिल है। यदि आप इन प्रक्रियाओं से परिचित नहीं हैं, तो पीसीबी असेंबली और इलेक्ट्रॉनिक्स विनिर्माण में विशेषज्ञता वाले पेशेवरों या कंपनियों से सहायता लेना फायदेमंद हो सकता है।
Unixplore आपके लिए एक-स्टॉप टर्न-कुंजी सेवा प्रदान करता हैइलेक्ट्रॉनिक विनिर्माणपरियोजना। अपने सर्किट बोर्ड असेंबली बिल्डिंग के लिए हमसे संपर्क करने के लिए स्वतंत्र महसूस करें, हम आपके द्वारा प्राप्त करने के बाद 24 घंटे में एक उद्धरण कर सकते हैंगेरबर फ़ाइलऔरबम सूची!
पैरामीटर | क्षमता |
परतें | 1-40 परतें |
विधानसभा प्रकार | थ्रू-होल (THT), सरफेस माउंट (SMT), मिश्रित (THT+SMT) |
न्यूनतम घटक आकार | 0201 (01005 मीट्रिक) |
अधिकतम घटक आकार | X 2.0 में X 0.4 में (50 मिमी x 50 मिमी x 10 मिमी) में 2.0 |
घटक पैकेज प्रकार | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, E.C. |
न्यूनतम पैड पिच | QFP के लिए 0.5 मिमी (20 मील), QFN, 0.8 मिमी (32 मील) BGA के लिए |
न्यूनतम ट्रेस चौड़ाई | 0.10 मिमी (4 मील) |
न्यूनतम ट्रेस निकासी | 0.10 मिमी (4 मील) |
न्यूनतम ड्रिल आकार | 0.15 मिमी (6 मील) |
अधिकतम बोर्ड आकार | 18 में x 24 में (457 मिमी x 610 मिमी) |
बोर्ड की मोटाई | 0.0078 इन (0.2 मिमी) से 0.236 (6 मिमी) |
बोर्ड सामग्री | CEM-3, FR-2, FR-4, हाई-टीजी, एचडीआई, एल्यूमीनियम, हाई फ़्रीक्वेंसी, एफपीसी, रिगिड-फ्लेक्स, रोजर्स, आदि। |
सतह खत्म | ओएसपी, हस्ल, फ्लैश गोल्ड, एनआईजी, गोल्ड फिंगर, आदि। |
सोल्डर पेस्ट प्रकार | सीसा या लीड-फ्री |
तांबे की मोटाई | 0.5oz - 5 औंस |
विधानसभा की प्रक्रिया | रिफ्लो सोल्डरिंग, वेव सोल्डरिंग, मैनुअल सोल्डरिंग |
निरीक्षण विधियाँ | स्वचालित ऑप्टिकल निरीक्षण (एओआई), एक्स-रे, दृश्य निरीक्षण |
घर में परीक्षण के तरीके | कार्यात्मक परीक्षण, जांच परीक्षण, एजिंग टेस्ट, उच्च और निम्न तापमान परीक्षण |
बदलाव का समय | नमूनाकरण: 24 घंटे से 7 दिन, मास रन: 10 - 30 दिन |
पीसीबी विधानसभा मानक | ISO9001: 2015; ROHS, UL 94V0, IPC-610E क्लास LL |
1.स्वत: सोल्डपास्ट मुद्रण
2.solterpaste मुद्रण किया
3.श्रीमती पिक एंड प्लेस
4.एसएमटी पिक एंड प्लेस डू
5.रिफ्लो टांका लगाने के लिए तैयार
6.रिफ्लो सोल्डरिंग किया
7.AOI के लिए तैयार है
8.एओआई निरीक्षण प्रक्रिया
9.Tht घटक प्लेसमेंट
10.तरंग टांका लगाने की प्रक्रिया
11.विधानसभा ने किया
12.Tht विधानसभा के लिए AOI निरीक्षण
13.आईसी प्रोग्राम
14.समारोह परीक्षण
15.QC चेक और मरम्मत
16.पीसीबीए अनुरूप कोटिंग प्रक्रिया
17.ईएसडी पैकिंग
18.शिपिंग के लिए तैयार
