उन्नत परीक्षण प्रौद्योगिकियाँ अलार्म सिस्टम पीसीबीए कारखानों में उत्पाद की गुणवत्ता कैसे सुनिश्चित कर सकती हैं?

अलार्म सिस्टम में पीसीबी(मुद्रित सर्किट बोर्ड असेंबली) विनिर्माण, उत्पाद की गुणवत्ता सुनिश्चित करना महत्वपूर्ण है। उन्नत परीक्षण प्रौद्योगिकियां इस प्रक्रिया में महत्वपूर्ण भूमिका निभाती हैं, यह सुनिश्चित करने के लिए सर्किट बोर्डों पर व्यापक निरीक्षण करती हैं कि प्रत्येक उत्पाद डिजाइन और गुणवत्ता मानकों को पूरा करता है। यह लेख यह पता लगाएगा कि कैसे उन्नत परीक्षण प्रौद्योगिकियां पीसीबीए कारखानों में उत्पाद की गुणवत्ता में सुधार कर सकती हैं।

1. स्वचालित ऑप्टिकल निरीक्षण (एओआई)

कार्य एवं अनुप्रयोग

स्वचालित ऑप्टिकल निरीक्षण (एओआई) एक ऐसी तकनीक है जो अलार्म सिस्टम पीसीबीए पर दृश्य निरीक्षण करने के लिए उच्च-रिज़ॉल्यूशन कैमरों का उपयोग करती है। एओआई सिस्टम सोल्डर जोड़ों, घटक प्लेसमेंट और लापता घटकों जैसे मुद्दों की जांच के लिए सर्किट बोर्ड को तुरंत स्कैन कर सकता है। मानक छवियों के साथ वास्तविक छवियों की तुलना करके, एओआई उत्पादन प्रक्रिया के दौरान दोषों का तुरंत पता लगा सकता है।

लाभ

एओआई प्रौद्योगिकी के लाभ इसकी उच्च दक्षता और सटीकता में निहित हैं। मैन्युअल निरीक्षण की तुलना में, एओआई छोटे दोषों का भी तेजी से और अधिक सटीक रूप से पता लगा सकता है, और यह थकान के प्रति संवेदनशील नहीं है। इससे कारखानों को उत्पादन लाइन में समस्याओं का शीघ्र पता लगाने में मदद मिलती है, जिससे दोषपूर्ण उत्पादों की संख्या कम हो जाती है।

2. एक्स-रे निरीक्षण (AXI)

कार्य एवं अनुप्रयोग

एक्स-रे निरीक्षण (एएक्सआई) तकनीक का उपयोग पीसीबीए के भीतर सोल्डर संयुक्त गुणवत्ता का निरीक्षण करने के लिए किया जाता है, विशेष रूप से उन दोषों के लिए जिन्हें सतह से पता लगाना मुश्किल होता है, जैसे बीजीए (बॉल ग्रिड ऐरे) सोल्डर जोड़। AXI प्रणाली सर्किट बोर्ड में प्रवेश करने के लिए एक्स-रे का उपयोग करती है, सोल्डर जोड़ की गुणवत्ता और आंतरिक दोषों की जांच करने के लिए आंतरिक संरचना की छवियां उत्पन्न करती है।

लाभ

AXI तकनीक का प्राथमिक लाभ आंतरिक सोल्डर संयुक्त दोषों का पता लगाने की क्षमता है, जो सर्किट बोर्ड की दीर्घकालिक विश्वसनीयता को प्रभावित कर सकता है। AXI का उपयोग करके, PCBA निर्माता यह सुनिश्चित कर सकते हैं कि सोल्डर गुणवत्ता मानकों को पूरा करती है, जिससे उत्पाद की उपज और विश्वसनीयता में सुधार होता है।

3. कार्यात्मक परीक्षण

कार्य एवं अनुप्रयोग

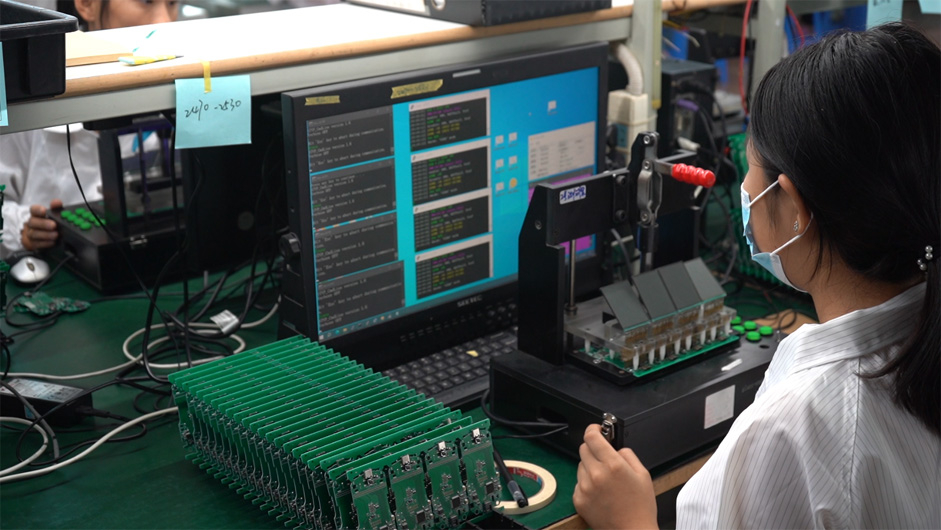

कार्यात्मक परीक्षण यह सत्यापित करने के लिए अलार्म सिस्टम पीसीबीए का एक व्यापक प्रदर्शन परीक्षण है कि यह डिज़ाइन विनिर्देशों के अनुसार संचालित होता है। परीक्षण में आम तौर पर विद्युत परीक्षण, सिग्नल परीक्षण और कार्यात्मक सत्यापन शामिल होता है। कार्यात्मक परीक्षण उत्पादन लाइन के विभिन्न चरणों में किया जा सकता है, जिसमें बोर्ड-स्तरीय परीक्षण और पूर्ण-इकाई परीक्षण शामिल हैं।

लाभ

कार्यात्मक परीक्षण निर्माताओं को वास्तविक दुनिया के अनुप्रयोगों में पीसीबीए के प्रदर्शन को सत्यापित करने की अनुमति देता है, जिससे यह सुनिश्चित होता है कि सभी फ़ंक्शन ठीक से काम करते हैं। यह परीक्षण डिज़ाइन की खामियों या उत्पादन समस्याओं की पहचान कर सकता है, यह सुनिश्चित करते हुए कि उत्पाद की कार्यक्षमता और प्रदर्शन शिपमेंट से पहले ग्राहकों की आवश्यकताओं को पूरा करता है। व्यापक कार्यात्मक परीक्षण उत्पाद की पैदावार में उल्लेखनीय सुधार लाने में मदद करता है।

4. पर्यावरण परीक्षण

कार्य और अनुप्रयोग

(मुद्रित सर्किट बोर्ड असेंबली) विनिर्माण, उत्पाद की गुणवत्ता सुनिश्चित करना महत्वपूर्ण है। उन्नत परीक्षण प्रौद्योगिकियां इस प्रक्रिया में महत्वपूर्ण भूमिका निभाती हैं, यह सुनिश्चित करने के लिए सर्किट बोर्डों पर व्यापक निरीक्षण करती हैं कि प्रत्येक उत्पाद डिजाइन और गुणवत्ता मानकों को पूरा करता है। यह लेख यह पता लगाएगा कि कैसे उन्नत परीक्षण प्रौद्योगिकियां पीसीबीए कारखानों में उत्पाद की गुणवत्ता में सुधार कर सकती हैं।

फ़ायदे

पर्यावरण परीक्षण चरम वातावरण में संभावित उत्पाद समस्याओं की पहचान करने में मदद करता है, जिससे उत्पाद स्थायित्व और विश्वसनीयता में सुधार होता है। उत्पादन के दौरान पर्यावरण परीक्षण करके, कारखाने विभिन्न परिचालन स्थितियों के तहत उत्पाद की पैदावार सुनिश्चित कर सकते हैं, रिटर्न और मरम्मत लागत को कम कर सकते हैं।

5. सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी)

कार्य और अनुप्रयोग

सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी) एक ऐसी तकनीक है जो उत्पादन प्रक्रियाओं की निगरानी और विश्लेषण करने के लिए सांख्यिकीय तरीकों का उपयोग करती है। एसपीसी उत्पादन प्रक्रिया में विविधताओं की पहचान करने और उन्हें नियंत्रित करने के लिए वास्तविक समय में उत्पादन डेटा की निगरानी करता है, जिससे लगातार उत्पाद की गुणवत्ता सुनिश्चित होती है।

फ़ायदे

एसपीसी प्रौद्योगिकी का लाभ उत्पादन प्रक्रिया में असामान्यताओं का तुरंत पता लगाने और उन्हें ठीक करने की क्षमता में निहित है। यह दृष्टिकोण न केवल उत्पाद की पैदावार में सुधार करता है बल्कि उत्पादन प्रक्रियाओं को भी अनुकूलित करता है, स्क्रैप और रीवर्क को कम करता है। एसपीसी के अनुप्रयोग से उत्पादन प्रक्रिया में स्थिरता और स्थिरता बनाए रखने में मदद मिलती है, जिससे समग्र उत्पाद की गुणवत्ता में सुधार होता है।

निष्कर्ष

अलार्म सिस्टम में पीसीबीउत्पाद की गुणवत्ता सुनिश्चित करने के लिए विनिर्माण, उन्नत परीक्षण प्रौद्योगिकियाँ महत्वपूर्ण हैं। स्वचालित ऑप्टिकल निरीक्षण (एओआई), एक्स-रे निरीक्षण (एएक्सआई), कार्यात्मक परीक्षण, पर्यावरण परीक्षण और सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी) जैसी प्रौद्योगिकियां विभिन्न दृष्टिकोणों से व्यापक पीसीबीए निरीक्षण और सत्यापन को सक्षम बनाती हैं। ये उन्नत परीक्षण प्रौद्योगिकियां पीसीबीए कारखानों को उत्पादन प्रक्रिया के मुद्दों को तुरंत पहचानने और हल करने में सक्षम बनाती हैं, जिससे उत्पाद की गुणवत्ता में सुधार होता है और यह सुनिश्चित होता है कि उत्पाद की गुणवत्ता ग्राहकों की आवश्यकताओं को पूरा करती है। ये प्रौद्योगिकियां न केवल उत्पादन क्षमता में सुधार करती हैं बल्कि कारखानों की बाजार प्रतिस्पर्धात्मकता को भी बढ़ाती हैं।
