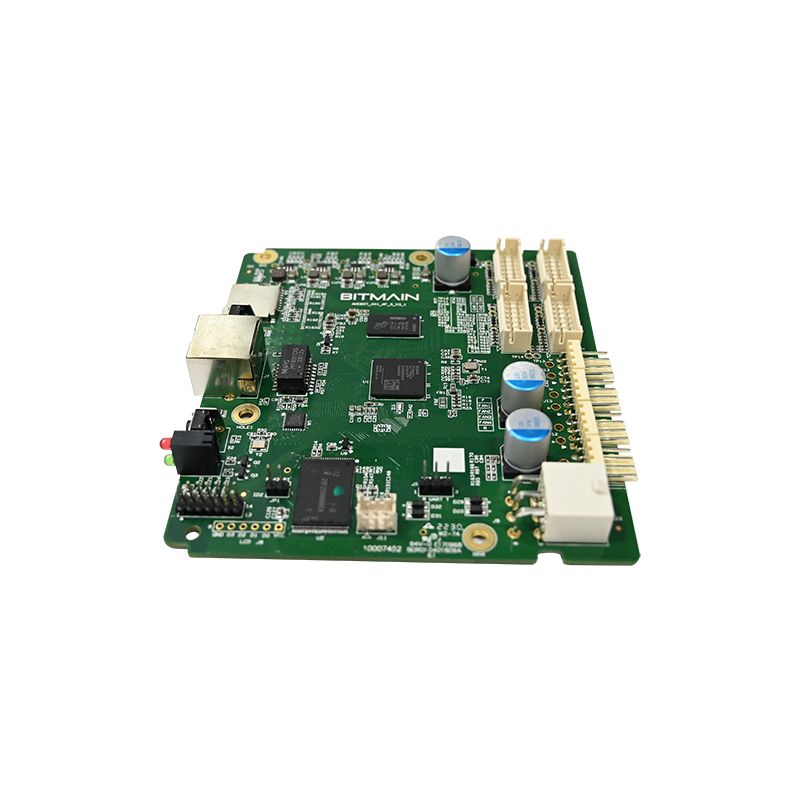

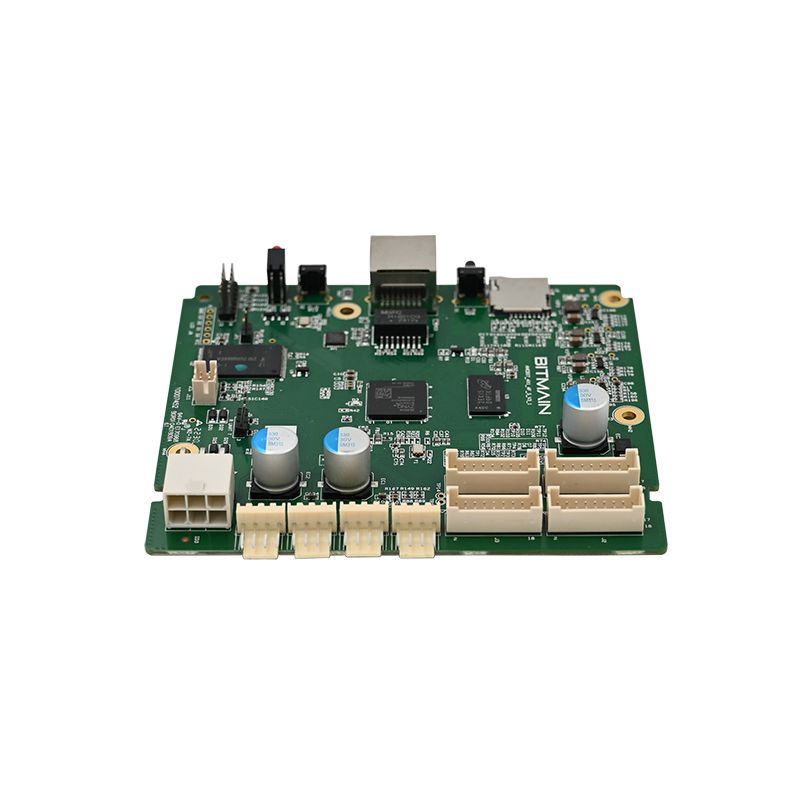

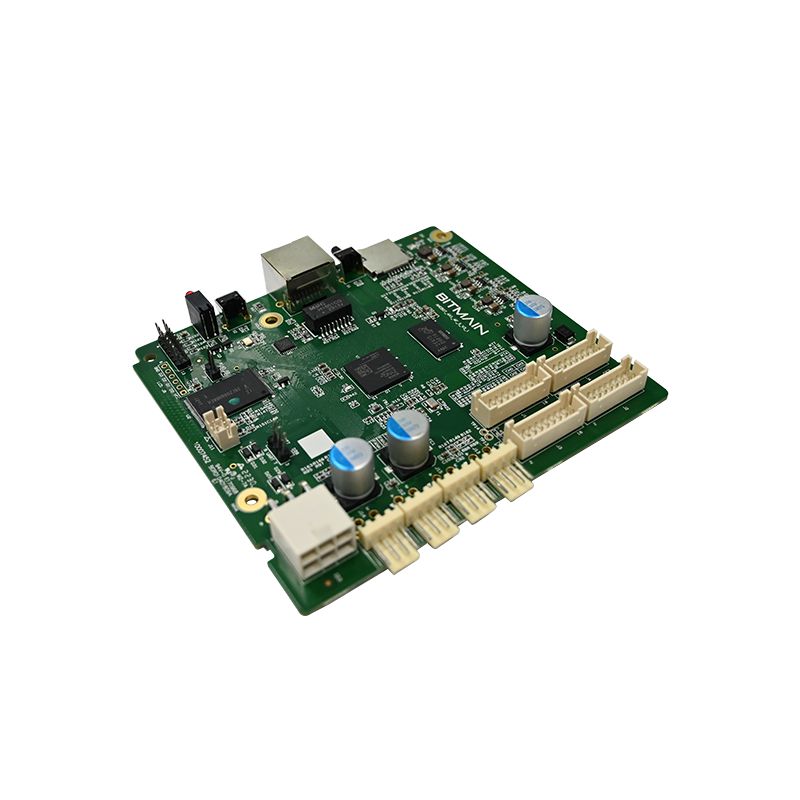

मोशन सेंसर पीसीबीए

मोशन सेंसर पीसीबीए क्या है?

मोशन सेंसर पीसीबीए एक मुद्रित सर्किट बोर्ड असेंबली है जिसे विशेष रूप से इन्फ्रारेड, माइक्रोवेव या अल्ट्रासोनिक ट्रांसड्यूसर का उपयोग करके आंदोलन का पता लगाने के लिए डिज़ाइन किया गया है। सामान्य-उद्देश्य वाले पीसीबीए के विपरीत, मोशन सेंसर बोर्डों को झूठे ट्रिगर से बचने के लिए कम बिजली की खपत, तेजी से जागने-से-नींद प्रतिक्रिया और शोर फ़िल्टरिंग की आवश्यकता होती है।

इंजीनियर तीन मापदंडों के आधार पर मोशन सेंसर पीसीबीए का चयन करते हैं: डिटेक्शन रेंज, आउटपुट सिग्नल प्रकार और ऑपरेटिंग करंट। गलत विकल्प के कारण बार-बार गलत अलार्म या पता नहीं चल पाता है।

मोशन सेंसर पीसीबीए के मुख्य घटक

प्रत्येक मोशन सेंसर PCBA में ये पाँच कार्यात्मक ब्लॉक होते हैं:

· सेंसर तत्व - पीआईआर (पाइरोइलेक्ट्रिक), माइक्रोवेव डॉपलर, या अल्ट्रासोनिक ट्रांसड्यूसर

·एनालॉग फ्रंट एंड-बैंडपास फिल्टर के साथ ऑपरेशनल एम्पलीफायर

· तुलनित्र - हिस्टैरिसीस के साथ थ्रेशोल्ड डिटेक्टर

· समय तर्क - एडजस्टेबल होल्ड टाइम और लॉकआउट अवधि

· आउटपुट चरण - रिले, ट्रांजिस्टर, या तर्क-स्तरीय सिग्नल

विशिष्ट अनुप्रयोग

इस मोशन सेंसर पीसीबीए के विस्तृत तकनीकी पैरामीटर

निम्नलिखित विनिर्देश वाणिज्यिक और आवासीय सुरक्षा उत्पादों में उपयोग किए जाने वाले एक विशिष्ट उच्च-प्रदर्शन मोशन सेंसर पीसीबीए का प्रतिनिधित्व करते हैं।

विद्युत विशेषताओं

जांच प्रदर्शन

भौतिक और पर्यावरणीय विशिष्टताएँ

· बोर्ड आयाम - 32 मिमी x 28 मिमी (मानक) या कस्टम

· बढ़ते छेद - दो 3 मिमी व्यास, 25 मिमी केंद्र से केंद्र तक

· ऑपरेटिंग तापमान - -20°C से +70°C

· भंडारण तापमान - -40°C से +85°C

·आर्द्रता सहनशीलता-95% आरएच गैर-संघनक

· अनुरूप कोटिंग - वैकल्पिक (बाहरी या आर्द्र उपयोग के लिए)

समायोज्य सेटिंग्स (डीआईपी स्विच या जम्पर)

अधिकांश मोशन सेंसर PCBA डिज़ाइन में उपयोगकर्ता-कॉन्फ़िगर करने योग्य पैरामीटर शामिल होते हैं:

यह मोशन सेंसर पीसीबीए प्रतिस्पर्धी डिजाइनों से कैसे तुलना करता है

सभी मोशन सेंसर पीसीबीए बोर्ड वास्तविक दुनिया की स्थितियों में समान रूप से प्रदर्शन नहीं करते हैं। नीचे दी गई तालिका महत्वपूर्ण अंतर दिखाती है।

मोशन सेंसर पीसीबीए अक्सर पूछे जाने वाले प्रश्न - इंजीनियरिंग उत्तर

मोशन सेंसर पीसीबीए समाधानों का मूल्यांकन करने वाले हार्डवेयर इंजीनियरों, इंटीग्रेटर्स और खरीद विशेषज्ञों द्वारा ये तीन प्रश्न साप्ताहिक पूछे जाते हैं।

प्रश्न 1: पीआईआर, माइक्रोवेव और डुअल-टेक मोशन सेंसर पीसीबीए डिज़ाइन के बीच क्या अंतर है - और मुझे किसे चुनना चाहिए?

उत्तर: एक पीआईआर (पैसिव इंफ्रारेड) मोशन सेंसर पीसीबीए गतिशील पिंडों से इंफ्रारेड विकिरण में परिवर्तन का पता लगाता है। यह बहुत कम बिजली (15-30μA स्टैंडबाय) की खपत करता है, लेकिन तापमान प्रवणता के प्रति संवेदनशील है और एचवीएसी वेंट या सूरज की रोशनी से गलत तरीके से ट्रिगर हो सकता है। एक माइक्रोवेव मोशन सेंसर पीसीबीए कम-शक्ति आरएफ (आमतौर पर 5.8GHz या 10.525GHz) उत्सर्जित करता है और डॉपलर शिफ्ट को मापता है। यह प्लास्टिक के बाड़ों के माध्यम से पता लगाता है और तापमान को नजरअंदाज करता है, लेकिन उच्च धारा (15-25mA) का उपभोग करता है और दीवारों में प्रवेश कर सकता है, जिससे आस-पास के कमरों से गलत पहचान हो सकती है। एक डुअल-टेक मोशन सेंसर पीसीबीए में पीआईआर और माइक्रोवेव सेंसर दोनों होते हैं, और केवल तभी ट्रिगर होते हैं जब दोनों गति का पता लगाते हैं। इससे लगभग सभी झूठे अलार्म समाप्त हो जाते हैं लेकिन लागत और स्टैंडबाय करंट (2-5mA) बढ़ जाता है। चयन मार्गदर्शिका: बैटरी चालित आउटडोर रोशनी के लिए, केवल पीआईआर चुनें। इनडोर अधिभोग का पता लगाने के लिए जहां गलत ट्रिगर अस्वीकार्य हैं, दोहरी तकनीक चुनें। स्वचालित दरवाजों के लिए जहां गति बिजली के उपयोग से अधिक मायने रखती है, केवल माइक्रोवेव चुनें। अधिकांश व्यावसायिक सुरक्षा मोशन सेंसर पीसीबीए डिज़ाइन लागत, शक्ति और विश्वसनीयता के सर्वोत्तम संतुलन के रूप में उन्नत सिग्नल फ़िल्टरिंग के साथ पीआईआर का उपयोग करते हैं।

प्रश्न 2: मैं इस मोशन सेंसर पीसीबीए पर डिटेक्शन रेंज और होल्ड टाइम को कैसे समायोजित करूं, और क्या बोर्ड को उसके बाड़े से हटाए बिना इन सेटिंग्स को बदला जा सकता है?

उत्तर: यह मोशन सेंसर पीसीबीए समायोजन के तीन तरीके प्रदान करता है। सबसे पहले, ऑनबोर्ड पोटेंशियोमीटर: "सेंस" (संवेदनशीलता) लेबल वाला एक डिटेक्शन रेंज को 3 मीटर (पूरी तरह से वामावर्त) से 12 मीटर (पूरी तरह से दक्षिणावर्त) तक समायोजित करता है। "TIME" लेबल वाला दूसरा होल्ड टाइम को 5 सेकंड से 10 मिनट तक समायोजित करता है। दूसरा, डीआईपी स्विच: अधिकांश बोर्डों में होल्ड टाइम, लाइट थ्रेशोल्ड और आउटपुट पोलरिटी की मोटे सेटिंग्स के लिए 4-पोजीशन स्विच शामिल होता है। तीसरा, रिमोट समायोजन के लिए, कुछ मोशन सेंसर पीसीबीए डिज़ाइन में एक डिजिटल इनपुट शामिल होता है जो बाहरी पोटेंशियोमीटर या 0-10V नियंत्रण सिग्नल स्वीकार करता है। बाड़े को खोले बिना समायोजन के लिए, रिमोट कंट्रोल रिसीवर (38kHz IR या 433MHz RF) के साथ एक मोशन सेंसर PCBA निर्दिष्ट करें - इससे BOM लागत में लगभग $1.50 जुड़ जाता है। रिमोट समायोजन के बिना, आपको बाड़े को खोलना होगा और पोटेंशियोमीटर को घुमाने के लिए एक छोटे स्क्रूड्राइवर का उपयोग करना होगा। अंतिम स्थान पर स्थापित करने के बाद हमेशा संवेदनशीलता को समायोजित करें, क्योंकि आसपास की दीवारें और फर्श की सामग्री पहचान सीमा को प्रभावित करती हैं। संवेदनशीलता 50% से शुरू करें और केवल तभी बढ़ाएं जब कवरेज अंतराल मौजूद हो।

प्रश्न 3: इस मोशन सेंसर पीसीबीए के लिए विशिष्ट झूठी ट्रिगर दर क्या है, और तापमान मुआवजा झूठे अलार्म को कैसे कम करता है?

उत्तर: उचित रूप से इंस्टॉल किए गए एप्लिकेशन में (लेंस पर कोई सीधी धूप नहीं, 2 मीटर के भीतर कोई हीट वेंट नहीं, चलते ट्रैफ़िक को प्रतिबिंबित करने वाली बड़ी ग्लास खिड़कियां नहीं), यह मोशन सेंसर पीसीबीए प्रति 200 डिटेक्शन में एक से कम इवेंट की झूठी ट्रिगर दर प्राप्त करता है। तापमान क्षतिपूर्ति के बिना, एक पीआईआर मोशन सेंसर पीसीबीए गलत तरीके से ट्रिगर हो सकता है जब परिवेश का तापमान मानव त्वचा के तापमान (लगभग 37 डिग्री सेल्सियस या 98 डिग्री फारेनहाइट) तक पहुंच जाता है। 30°C कमरे के तापमान पर, सिग्नल-टू-शोर अनुपात 20°C की तुलना में 60% कम हो जाता है। इस मोशन सेंसर पीसीबीए में एक मुआवजा सर्किट से जुड़ा एक ऑनबोर्ड थर्मिस्टर शामिल है जो 25 डिग्री सेल्सियस से ऊपर प्रत्येक 1 डिग्री सेल्सियस की वृद्धि के लिए लाभ को 2.5% बढ़ाता है। 35°C पर, लाभ 25°C की तुलना में 25% अधिक है, जिससे पहचान संवेदनशीलता बहाल हो जाती है। यह मुआवजा कोल्ड ड्राफ्ट के झूठे ट्रिगर को रोकने के लिए कम तापमान (10 डिग्री सेल्सियस से नीचे) पर लाभ को भी कम करता है। मध्य पूर्वी जलवायु (बाहरी तापमान 45 डिग्री सेल्सियस तक पहुंचना) में मोशन सेंसर पीसीबीए इंस्टॉलेशन के फ़ील्ड डेटा से पता चलता है कि जब तापमान मुआवजा सक्षम किया जाता है बनाम अक्षम किया जाता है, तो उपद्रव अलार्म में 78% की कमी आती है। हमेशा बाहरी या बिना शर्त इनडोर स्थानों के लिए मुआवज़ा सक्षम करें।

मोशन सेंसर पीसीबीए के लिए इंस्टालेशन की सर्वोत्तम प्रक्रियाएं

यहां तक ​​कि सबसे अच्छा मोशन सेंसर पीसीबीए भी गलत तरीके से स्थापित होने पर खराब प्रदर्शन करता है। इन दिशानिर्देशों का पालन करें.

स्थापना की ऊंचाई और स्थिति

· अनुशंसित ऊंचाई – 1.8 से 2.2 मीटर (कंधे से सिर के स्तर तक)

· 1.5 मीटर से नीचे - धड़ की गति को याद करता है, केवल पालतू जानवरों का पता लगाता है

· 2.5 मीटर से ऊपर - ज़मीनी कवरेज कम हो जाती है, सीधे नीचे मृत क्षेत्र बन जाता है

इन झूठे ट्रिगर स्रोतों से बचें

वायरिंग दिशानिर्देश

· 10 मीटर से अधिक लंबे आउटपुट सिग्नल के लिए ट्विस्टेड पेयर का उपयोग करें

· एसी बिजली के तारों को मोशन सेंसर पीसीबीए से कम से कम 30 सेमी दूर रखें

· शोर वाले लोड (रिले, कॉन्टैक्टर) को स्विच करते समय पावर इनपुट पर 100nF कैपेसिटर जोड़ें

इंस्टालेशन से पहले अपने मोशन सेंसर पीसीबीए का परीक्षण करना

एक बेंच परीक्षण 90% सेटअप त्रुटियों को पकड़ता है। इस क्रम का पालन करें.

बेंच टेस्ट प्रक्रिया

1. बिजली लगाएं और वार्म-अप के लिए 60 सेकंड तक प्रतीक्षा करें

2. पुष्टि करें कि एलईडी हर 10 सेकंड में लगभग एक बार झपकती है (स्टैंडबाय इंगित करता है)

3. दृश्य क्षेत्र में 3 मीटर की दूरी पर चलें

4. सत्यापित करें कि एलईडी चालू हो गई है और आउटपुट स्थिति बदल गई है

5. एलईडी बंद होने तक समय को चिह्नित करें (होल्ड टाइम सेटिंग से मेल खाना चाहिए)

6. धीमी गति (0.2 मीटर/सेकेंड) और तेज़ दौड़ (2 मीटर/सेकेंड) के साथ दोहराएं

विफलताएँ और कारण

सारांश - मुख्य विशिष्टताएँ संदर्भ

त्वरित संदर्भ के लिए, डिज़ाइन और खरीद के दौरान इस विनिर्देश ब्लॉक को उपलब्ध रखें।

मोशन सेंसर पीसीबीए - डिफ़ॉल्ट कॉन्फ़िगरेशन

·वोल्टेज: 5-24V डीसी

· स्टैंडबाय करंट: 20μA सामान्य

· डिटेक्शन रेंज: 8-12 मीटर

· जांच कोण: 120 डिग्री

· रोके रखने का समय: समायोज्य 5 सेकंड से 10 मिनट तक

· आउटपुट: रिले (10A) या ट्रांजिस्टर (100mA)

· ऑपरेटिंग तापमान: -20°C से +70°C

· प्रमाणपत्र: ISO9001 और RoHS मानकों के अनुरूप
