यूनिक्सप्लोर इलेक्ट्रॉनिक्स आईएसओ9001:2015 और पीसीबी असेंबली मानक आईपीसी-610ई के गुणवत्ता प्रमाणन के साथ 2008 से चीन में उच्च गुणवत्ता वाले आरसी मॉडल ईएससी पीसीबीए के लिए वन-स्टॉप टर्नकी निर्माण और आपूर्ति में माहिर है।
एक पेशेवर निर्माता के रूप में, यूनिक्सप्लोर इलेक्ट्रॉनिक्स आपको सर्वोत्तम बिक्री के बाद सेवा और समय पर डिलीवरी के साथ उच्च गुणवत्ता वाले आरसी मॉडल ईएससी पीसीबीए प्रदान करना चाहता है।

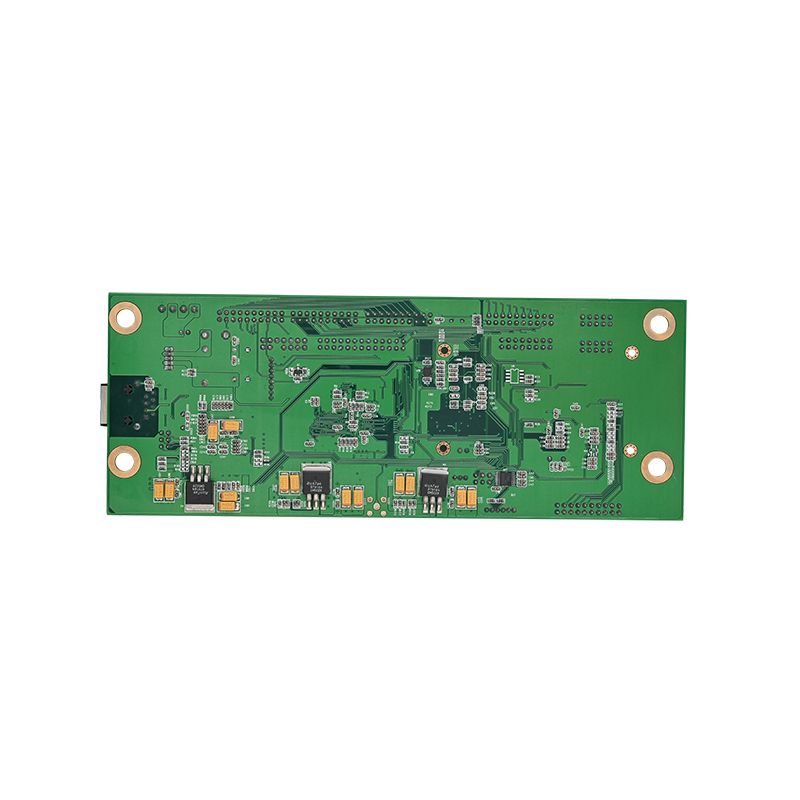

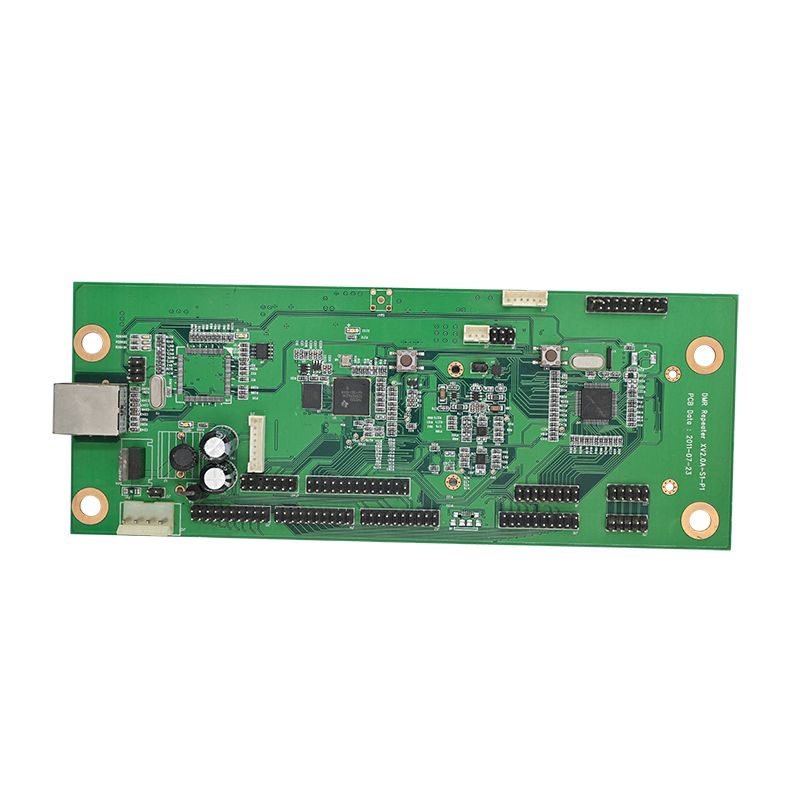

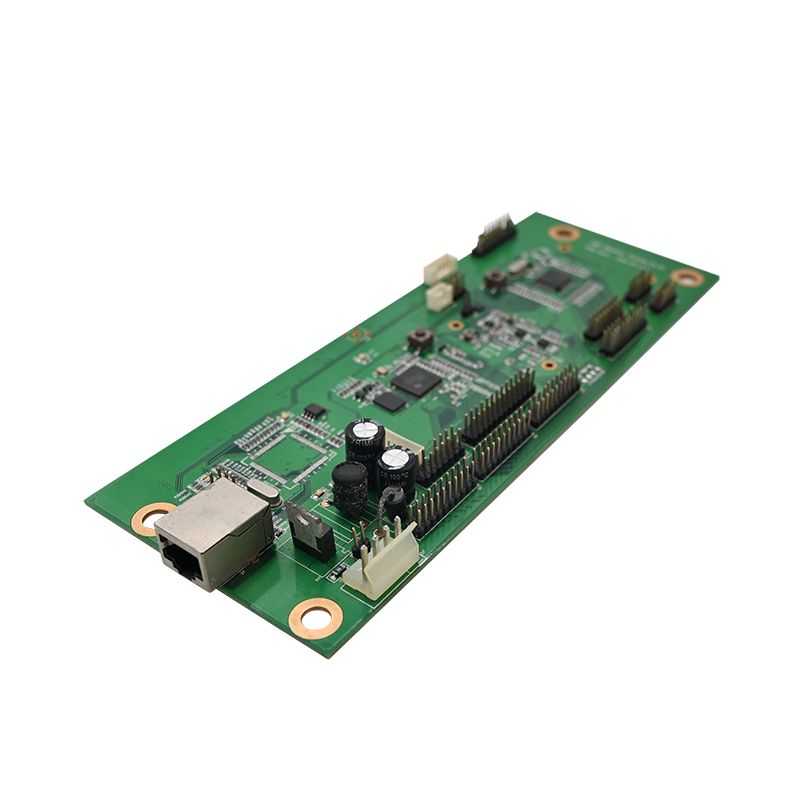

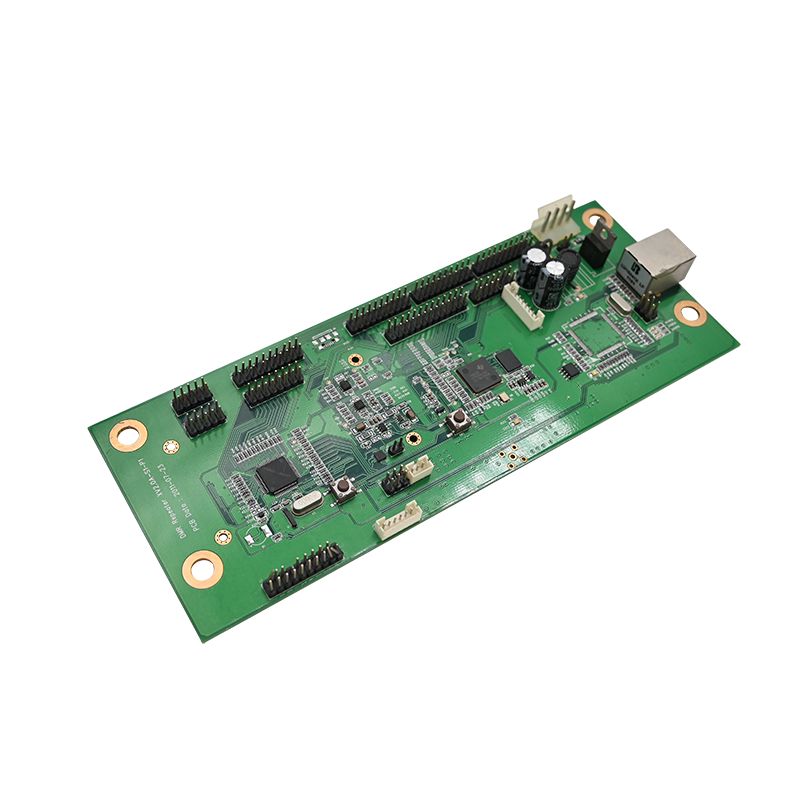

आरसी मॉडल ईएससी पीसीबीए एक इलेक्ट्रॉनिक स्पीड कंट्रोलर सर्किट बोर्ड है जो विशेष रूप से रिमोट कंट्रोल मॉडल के लिए उपयोग किया जाता है। यह मॉडलों पर नियंत्रण प्राप्त करने के लिए रिमोट कंट्रोल द्वारा भेजे गए नियंत्रण संकेत प्राप्त करके मोटर की गति और दिशा को नियंत्रित करता है।
यह मुद्रित सर्किट बोर्ड आमतौर पर पावर सर्किट, नियंत्रण सर्किट और ड्राइविंग सर्किट से बने होते हैं। उनमें से, बिजली आपूर्ति सर्किट पूरे सर्किट बोर्ड के लिए विद्युत ऊर्जा प्रदान करने के लिए जिम्मेदार है। नियंत्रण सर्किट नियंत्रण सिग्नल प्राप्त करने और इसे संसाधित करने के बाद, नियंत्रण मोटर का सिग्नल निर्यात किया जाएगा, और ड्राइव सर्किट मोटर को काम करने के लिए चलाने के लिए नियंत्रण सिग्नल को बढ़ाएगा।
रिमोट कंट्रोल मॉडल ईएससी सर्किट बोर्ड के डिजाइन को बिजली आपूर्ति वोल्टेज, करंट, मोटर पावर, गति और अन्य मापदंडों जैसे मापदंडों पर विचार करने की आवश्यकता है ताकि यह सुनिश्चित किया जा सके कि सर्किट बोर्ड सामान्य रूप से काम कर सके और मॉडलों की सुरक्षा सुनिश्चित कर सके। इसके अलावा, आरसी मॉडल की सुरक्षा और स्थिरता सुनिश्चित करने के लिए सर्किट बोर्ड में शॉर्ट सर्किट, एंटी-ओवरलोड और एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप को रोकने के कार्य भी होने चाहिए।
पैरामीटर | क्षमता |
परतें | 1-40 परतें |
असेंबली प्रकार | थ्रू-होल (THT), सरफेस माउंट (SMT), मिश्रित (THT+SMT) |
न्यूनतम घटक आकार | 0201(01005 मीट्रिक) |
अधिकतम घटक आकार | 2.0 इंच x 2.0 इंच x 0.4 इंच (50 मिमी x 50 मिमी x 10 मिमी) |
घटक पैकेज प्रकार | बीजीए, एफबीजीए, क्यूएफएन, क्यूएफपी, वीक्यूएफएन, एसओआईसी, एसओपी, एसएसओपी, टीएसएसओपी, पीएलसीसी, डीआईपी, एसआईपी, आदि। |
न्यूनतम पैड पिच | क्यूएफपी, क्यूएफएन के लिए 0.5 मिमी (20 मिलियन), बीजीए के लिए 0.8 मिमी (32 मिलियन) |
न्यूनतम ट्रेस चौड़ाई | 0.10 मिमी (4 मिलियन) |
न्यूनतम ट्रेस क्लीयरेंस | 0.10 मिमी (4 मिलियन) |
न्यूनतम ड्रिल आकार | 0.15 मिमी (6 मिलियन) |
अधिकतम बोर्ड आकार | 18 इंच x 24 इंच (457 मिमी x 610 मिमी) |
बोर्ड की मोटाई | 0.0078 इंच (0.2 मिमी) से 0.236 इंच (6 मिमी) |
बोर्ड सामग्री | सीईएम-3, एफआर-2, एफआर-4, हाई-टीजी, एचडीआई, एल्युमीनियम, हाई फ्रीक्वेंसी, एफपीसी, रिजिड-फ्लेक्स, रोजर्स, आदि। |
सतह खत्म | OSP, HASL, फ्लैश गोल्ड, ENIG, गोल्ड फिंगर, आदि। |
सोल्डर पेस्ट प्रकार | सीसा युक्त या सीसा रहित |
तांबे की मोटाई | 0.5 आउंस - 5 आउंस |
विधानसभा की प्रक्रिया | रिफ्लो सोल्डरिंग, वेव सोल्डरिंग, मैनुअल सोल्डरिंग |
निरीक्षण के तरीके | स्वचालित ऑप्टिकल निरीक्षण (एओआई), एक्स-रे, दृश्य निरीक्षण |
घर में परीक्षण के तरीके | कार्यात्मक परीक्षण, जांच परीक्षण, उम्र बढ़ने का परीक्षण, उच्च और निम्न तापमान परीक्षण |
बदलाव का समय | सैंपलिंग: 24 घंटे से 7 दिन, मास रन: 10 - 30 दिन |
पीसीबी असेंबली मानक | ISO9001:2015; आरओएचएस, यूएल 94वी0, आईपीसी-610ई क्लास ll |
1.स्वचालित सोल्डरपेस्ट मुद्रण
2.सोल्डरपेस्ट मुद्रण किया गया
3.श्रीमती चुनें और रखें
4.एसएमटी का चयन और स्थान पूरा हो गया
5.रिफ्लो सोल्डरिंग के लिए तैयार
6.रिफ्लो सोल्डरिंग किया गया
7.एओआई के लिए तैयार
8.एओआई निरीक्षण प्रक्रिया
9.टीएचटी घटक प्लेसमेंट
10.तरंग सोल्डरिंग प्रक्रिया
11.टीएचटी असेंबली हो गई
12.टीएचटी असेंबली के लिए एओआई निरीक्षण
13.आईसी प्रोग्रामिंग
14.कार्य परीक्षण
15.क्यूसी जाँच एवं मरम्मत
16.पीसीबीए अनुरूप कोटिंग प्रक्रिया
17.ईएसडी पैकिंग
18.शिपिंग के लिए तैयार
