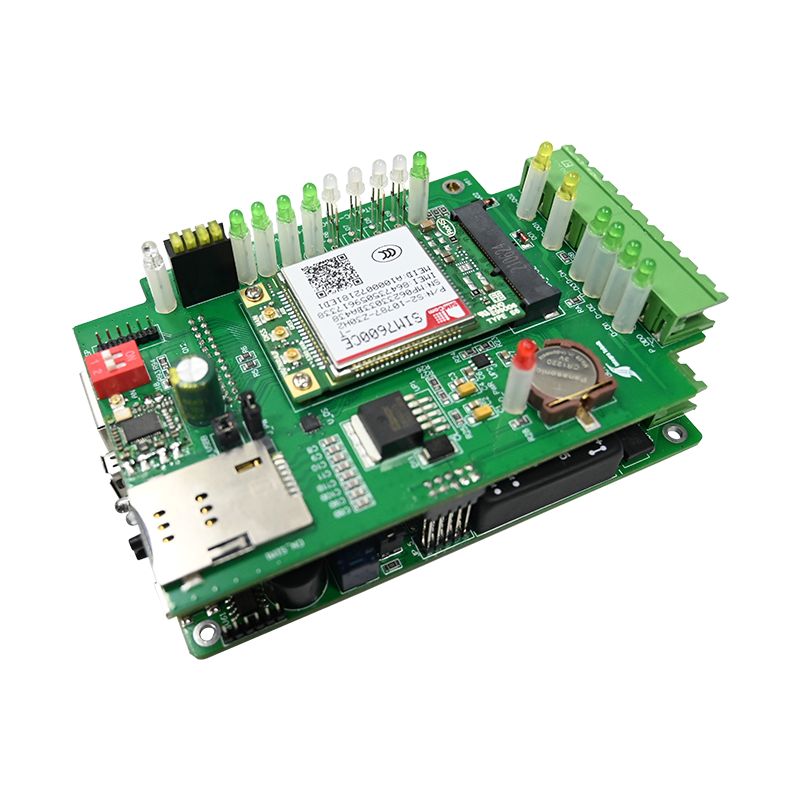

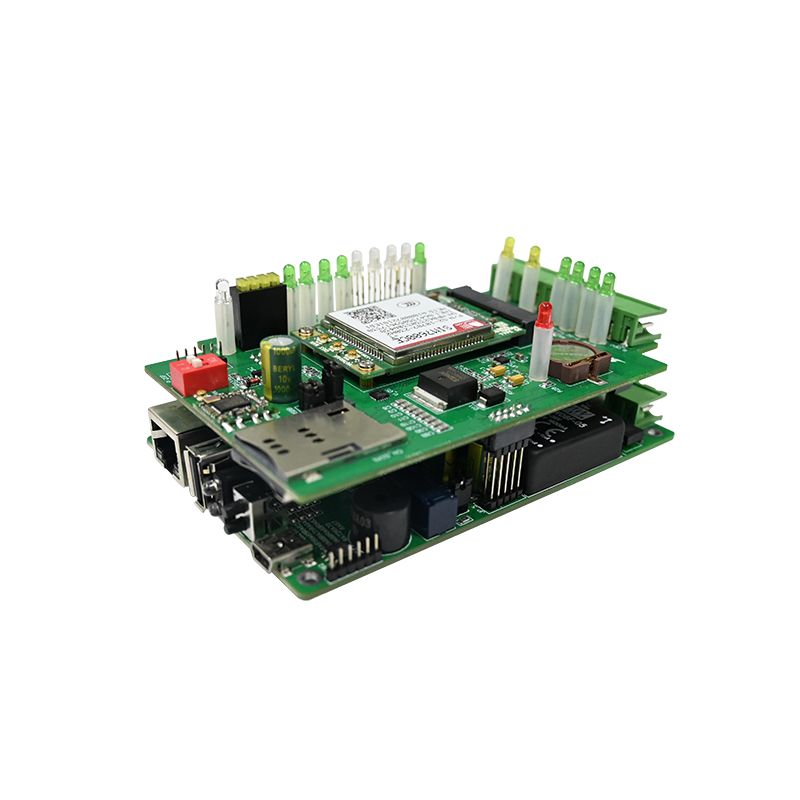

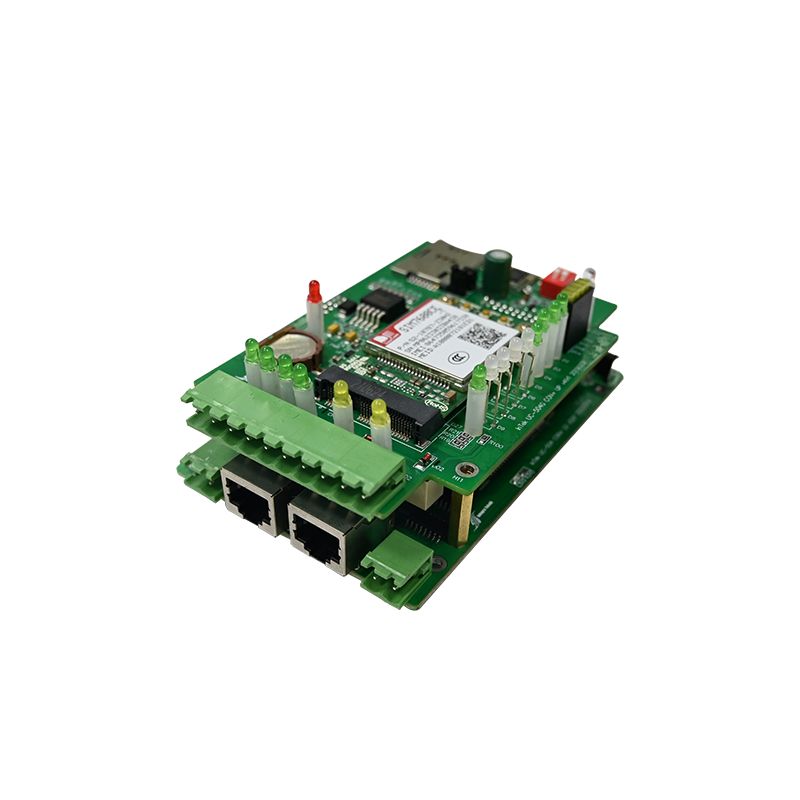

अभिगम नियंत्रण पीसीबीए

यूनिक्सप्लोर एक्सेसपीसीबीए को नियंत्रित करेंसुरक्षा उपकरण ब्रांडों, एक्सेस कंट्रोल सिस्टम इंटीग्रेटर्स और विश्वसनीय और स्केलेबल इलेक्ट्रॉनिक एक्सेस कंट्रोल समाधान चाहने वाले बुद्धिमान बिल्डिंग समाधान प्रदाताओं के लिए विकसित किया गया है। यह वाणिज्यिक-ग्रेड एक्सेस कंट्रोल पीसीबीए तेज प्रमाणीकरण प्रसंस्करण, स्थिर रिले नियंत्रण, एन्क्रिप्टेड संचार और लचीले ऑफ़लाइन प्रबंधन को एक कॉम्पैक्ट और टिकाऊ पीसीबी प्लेटफॉर्म में जोड़ता है।

एक्सेस कंट्रोल पीसीबीए क्या है?

एक एक्सेस कंट्रोल पीसीबीए कार्ड रीडर, कीपैड, बायोमेट्रिक स्कैनर और डोर कंट्रोलर के अंदर इलेक्ट्रॉनिक मस्तिष्क है। यह क्रेडेंशियल डेटा को संसाधित करता है, प्रमाणीकरण निर्णय लेता है, और लॉक एक्चुएटर्स को ट्रिगर करता है। सामान्य प्रयोजन बोर्डों के विपरीत, एक पीसीबीए को संक्षिप्त आउटेज के दौरान सुरक्षा-ग्रेड एन्क्रिप्शन, असफल-सुरक्षित रिले तर्क और निर्बाध बिजली को संभालना होगा।

गलत एक्सेस कंट्रोल पीसीबीए का चयन करने से दरवाज़ा बंद हो जाता है जिससे कुंडी नहीं लग पाती है, क्रेडेंशियल्स को सत्यापित करने में कुछ सेकंड लगते हैं, या उच्च ट्रैफ़िक अवधि के दौरान सिस्टम लॉकअप पूरा हो जाता है।

एक्सेस कंट्रोल पीसीबीए के मुख्य कार्य

• क्रेडेंशियल रीडिंग - विगैंड, ओएसडीपी, या आरएफआईडी/हिड कार्ड रीडर से सीरियल इनपुट
• प्रमाणीकरण तर्क - ऑनबोर्ड डेटाबेस (ऑफ़लाइन) या होस्ट नियंत्रक पर रिले
• रिले नियंत्रण - चुंबकीय ताले या बिजली के हमलों के लिए शुष्क संपर्क आउटपुट
• इनपुट मॉनिटरिंग - डोर पोजीशन सेंसर (रीड स्विच) और रिक्वेस्ट-टू-एग्जिट (आरईएक्स) बटन
• एंटी-टैम्पर डिटेक्शन - एनक्लोजर ओपन सेंसर और मेमोरी टैम्पर सुरक्षा

विशिष्ट एपदलीलें

विस्तृत तकनीकी पैरामीटर

निम्नलिखित विशिष्टताएँ कार्यालयों, अपार्टमेंटों और औद्योगिक सुविधाओं के लिए उपयुक्त वाणिज्यिक-ग्रेड एक्सेस कंट्रोल पीसीबीए का प्रतिनिधित्व करती हैं।

विद्युत विशेषताओं

इनपुट और आउटपुट इंटरफ़ेस

मेमोरी और उपयोगकर्ता क्षमता

भौतिक एवं पर्यावरण

• बोर्ड आयाम - 85 मिमी x 55 मिमी (मानक) या 100 मिमी x 70 मिमी (संलग्नक के साथ)
• माउंटिंग - स्टैंडऑफ़ के लिए चार 3.5 मिमी छेद
• ऑपरेटिंग तापमान - -20°C से +65°C
• भंडारण तापमान - -40°C से +85°C
• आर्द्रता सहनशीलता - 10% से 90% आरएच (गैर-संघनक)
• बैटरी बैकअप - वैकल्पिक 3.7V ली-आयन या 12V लीड-एसिड चार्जिंग सर्किट

सुरक्षा सुविधाएँ

• एन्क्रिप्शन - ओएसडीपी संचार के लिए एईएस-128
• छेड़छाड़ का पता लगाना - संलग्नक खुला ट्रिगर रिले लॉकआउट और अलार्म आउटपुट
• वॉचडॉग टाइमर - प्रोसेसर लॉकअप के 5 सेकंड के बाद स्वचालित रीसेट
• फ़्लैश मेमोरी सुरक्षा - बूट पर चेकसम सत्यापन

यह एक्सेस कंट्रोल पीसीबीए कैसे तुलना करता है

अभिगम नियंत्रण पीसीबीए अक्सर पूछे जाने वाले प्रश्न

ये तीन प्रश्न सुरक्षा प्रणाली इंटीग्रेटर्स, सुविधा प्रबंधकों और एक्सेस कंट्रोल पीसीबीए समाधानों का मूल्यांकन करने वाले हार्डवेयर इंजीनियरों द्वारा पूछे जाते हैं।

प्रश्न 1: एक्सेस कंट्रोल पीसीबीए पर फेल-सिक्योर और फेल-सेफ रिले कॉन्फ़िगरेशन के बीच क्या अंतर है, और मुझे किसका उपयोग करना चाहिए?

उत्तर:अंतर यह निर्धारित करता है कि बिजली गुल होने के दौरान दरवाजे लॉक होते हैं या अनलॉक होते हैं। फेल-सिक्योर (जिसे पावर-टू-ओपन भी कहा जाता है) का मतलब है कि दरवाजे को अनलॉक करने के लिए रिले को सक्रिय किया जाना चाहिए। जब बिजली चली जाती है, तो रिले अपनी आराम की स्थिति में लौट आती है, जिससे दरवाज़ा बंद रहता है। इसका उपयोग सुरक्षा द्वारों, सर्वर रूम और नकदी प्रबंधन क्षेत्रों के लिए किया जाता है जहां घुसपैठियों को बाहर रखना आसान निकास से अधिक महत्वपूर्ण है। फेल-सेफ (पावर-टू-लॉक) का मतलब है कि दरवाजे को लॉक करने के लिए रिले को सक्रिय किया जाना चाहिए। जब बिजली चली जाती है, तो दरवाजा स्वचालित रूप से अनलॉक हो जाता है। यह आपातकालीन निकास, सीढ़ी के दरवाजे और किसी भी निकास पथ के लिए अग्नि कोड के लिए आवश्यक है जहां लोगों को बिजली की विफलता के दौरान बचना चाहिए। अधिकांश एक्सेस कंट्रोल पीसीबीए बोर्ड फॉर्म सी (COM, N/O, N/C) के रूप में कॉन्फ़िगर किया गया एक ड्राई कॉन्टैक्ट रिले प्रदान करते हैं। फेल-सिक्योर के लिए, लॉक को एन/ओ टर्मिनल से कनेक्ट करें। सुरक्षा सुनिश्चित करने के लिए, लॉक को एन/सी टर्मिनल से कनेक्ट करें। चयन करने से पहले हमेशा स्थानीय अग्नि कोड सत्यापित करें - एनएफपीए 101 के लिए व्यावसायिक भवनों में सभी निकास द्वारों पर फेल-सेफ की आवश्यकता होती है। सुरक्षा और अग्नि अनुपालन दोनों की आवश्यकता वाले दरवाजों के लिए, एक फेल-सेफ लॉक और एक बैटरी बैकअप पैनल का उपयोग करें जो मुख्य विफलता के बाद 4-8 घंटे तक एक्सेस कंट्रोल पीसीबीए को संचालित रखता है।

प्रश्न 2: क्या यह एक्सेस कंट्रोल पीसीबीए नेटवर्क कनेक्शन के बिना ऑफ़लाइन काम कर सकता है, और यह कितने उपयोगकर्ताओं को स्थानीय रूप से स्टोर कर सकता है?

उत्तर:हाँ। यह पीसीबीए स्टैंडअलोन मोड में पूरी तरह ऑफ़लाइन काम करता है। सभी उपयोगकर्ता क्रेडेंशियल, एक्सेस शेड्यूल और इवेंट लॉग ऑनबोर्ड फ्लैश मेमोरी में संग्रहीत होते हैं। मानक कॉन्फ़िगरेशन में बिना किसी अतिरिक्त लागत के 10,000 ईवेंट लॉग वाले 1,000 उपयोगकर्ता शामिल हैं। एक विस्तारित संस्करण (फर्मवेयर के माध्यम से फ़ील्ड-अपग्रेड करने योग्य) में 10,000 उपयोगकर्ता और 50,000 इवेंट हैं। ऑफ़लाइन संचालन के लिए प्रारंभ में उपयोगकर्ताओं को लोड करने के लिए एक प्रोग्रामिंग डिवाइस की आवश्यकता होती है - या तो एक समर्पित मास्टर कार्ड (प्रोग्राम किया गया पहला कार्ड व्यवस्थापक विशेषाधिकारों को परिभाषित करता है), एक सहायक इनपुट से जुड़ा एक वायर्ड कीपैड, या कॉन्फ़िगरेशन पोर्ट (टीटीएल या आरएस -232) के माध्यम से एक अस्थायी लैपटॉप कनेक्शन। एक बार प्रोग्राम हो जाने पर, एक्सेस कंट्रोल पीसीबीए 50 मिलीसेकंड से कम समय में स्थानीय स्तर पर प्रमाणीकरण निर्णय लेता है। कोई क्लाउड, कोई होस्ट पीसी, कोई ईथरनेट केबल की आवश्यकता नहीं है। यह ऑफ़लाइन पीसीबीए डिज़ाइन को दूरस्थ गेटों, निर्माण ट्रेलरों और छोटे कार्यालयों के लिए आदर्श बनाता है जहां नेटवर्क केबल चलाना अव्यावहारिक है। ऑफ़लाइन बोर्ड से ईवेंट लॉग पुनर्प्राप्त करने के लिए, आपको एक लैपटॉप कनेक्ट करना होगा या पोर्टेबल डेटा ट्रांसफर डिवाइस का उपयोग करना होगा। वास्तविक समय की निगरानी के लिए ईथरनेट या वाई-फाई के साथ नेटवर्क एक्सेस कंट्रोल पीसीबीए की आवश्यकता होती है।

प्रश्न 3: मैं विएगैंड रीडर को इस एक्सेस कंट्रोल पीसीबीए से कैसे जोड़ूं, और अधिकतम केबल दूरी क्या है?

उत्तर:विगैंड इंटरफ़ेस तीन सक्रिय सिग्नल का उपयोग करता है: डेटा 0 (D0), डेटा 1 (D1), और ग्राउंड (GND)। कुछ पाठकों को +12V पावर की भी आवश्यकता होती है। इस वायरिंग तालिका का अनुसरण करें:

12V पर विएगैंड के लिए अधिकतम केबल दूरी वायर गेज और केबल कैपेसिटेंस पर निर्भर करती है:

ड्रेन वायर के साथ स्ट्रैंडेड, शील्डेड, ट्विस्टेड-पेयर केबल का उपयोग करें। ग्राउंड लूप से बचने के लिए शील्ड को केवल एक्सेस कंट्रोल पीसीबीए सिरे पर (रीडर पर कभी नहीं) अर्थ ग्राउंड से कनेक्ट करें। इन सीमाओं से अधिक दूरी के लिए, विएगैंड रिपीटर स्थापित करें या ओएसडीपी (आरएस-485) पर स्विच करें, जो विश्वसनीय रूप से 1,200 मीटर (4,000 फीट) तक पहुंचता है। अंतिम इंस्टालेशन से पहले हमेशा बेंच पर एक लंबी केबल के साथ परीक्षण करें - सिग्नल खराब होने से रुक-रुक कर कार्ड रीड हो सकता है जिसे साइट पर डीबग करना मुश्किल होता है।

एक्सेस कंट्रोल पीसीबीए के लिए इंस्टालेशन की सर्वोत्तम प्रक्रियाएं

गलत तरीके से स्थापित होने पर उच्च गुणवत्ता वाला एक्सेस कंट्रोल पीसीबीए भी विफल हो जाता है। इन दिशानिर्देशों का पालन करें.

स्थापना स्थान

• सुरक्षित क्षेत्र के अंदर - नियंत्रक को संरक्षित क्षेत्र के अंदर रखें (बाहर दरवाजे के ऊपर नहीं)
• ऊंचाई - प्रोग्रामिंग के दौरान कीपैड एक्सेस के लिए 1.5 से 1.8 मीटर
• संलग्नक - व्यावसायिक प्रतिष्ठानों के लिए धातु के लॉक करने योग्य बॉक्स का उपयोग करें
• पृथक्करण - एसी बिजली लाइनों (120/240V) को लो-वोल्टेज तारों से कम से कम 30 सेमी दूर रखें

रिले के लिए वायरिंग दिशानिर्देश

सामान्य वायरिंग गलतियाँ

तैनाती से पहले परीक्षण चेकलिस्ट

बेंच छोड़ने से पहले प्रत्येक एक्सेस कंट्रोल PCBA पर इस क्रम को चलाएँ।

बेंच टेस्ट प्रक्रिया

1. 12V DC लगाएं और करंट मापें (निष्क्रिय स्थिति में 40-60mA सामान्य)
2. एक वैध कार्ड प्रस्तुत करें - रिले को क्लिक करना चाहिए और एलईडी की स्थिति बदलनी चाहिए
3. एन/ओ रिले टर्मिनलों में निरंतरता मापें (प्रोग्राम किए गए होल्ड समय के लिए बंद होना चाहिए)
4. अमान्य कार्ड प्रस्तुत करें - रिले सक्रिय नहीं होना चाहिए
5. REX इनपुट सक्रिय करें - दरवाज़ा बिना किसी क्रेडेंशियल के अनलॉक होना चाहिए
6. बाड़े को खोलें - छेड़छाड़ आउटपुट की स्थिति बदलनी चाहिए
7. फायर अलार्म इनपुट का अनुकरण करें - सभी असफल-सुरक्षित रिले को डी-एनर्जेट करना होगा

उत्तीर्ण/असफल मानदंड

मुख्य विशिष्टताएँ संदर्भ

इस ब्लॉक को खरीद और इंजीनियरिंग संदर्भ के लिए रखें।

एक्सेस कंट्रोल पीसीबीए - वाणिज्यिक ग्रेड

• इनपुट: 9-24V DC, 60mA स्टैंडबाय
• रीडर इंटरफ़ेस: विगैंड 26/34-बिट या ओएसडीपी (आरएस-485)
• उपयोगकर्ता क्षमता: 1,000 (मानक) / 10,000 (विस्तारित)
• इवेंट लॉग: 10,000 इवेंट
• रिले: लॉक (5ए) + औक्स (2ए)
• इनपुट: डोर सेंसर, आरईएक्स, फायर इंटरलॉक
• ऑपरेटिंग तापमान: -20°C से +65°C

• सुरक्षा: एईएस-128, निगरानी, ​​छेड़छाड़ का पता लगाना
